工业通风系统用对流换热模块结构

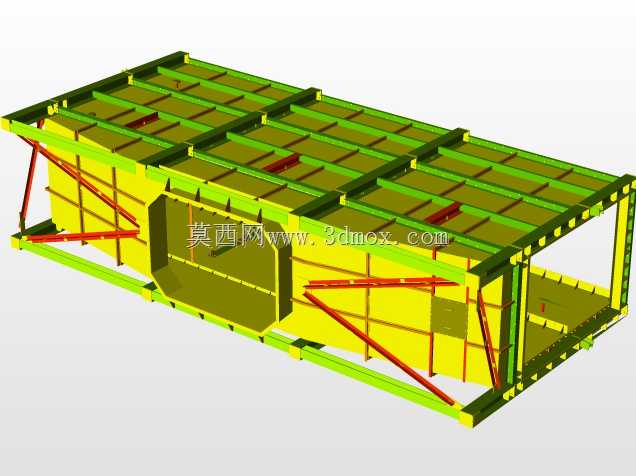

　　该对流模块主要应用于工业厂房集中通风系统、大型工艺设备排风换热段、隧道通风配套风道单元中，作为风道系统内实现气流对流换热、介质导流的核心承载结构，承担着规整气流路径、支撑换热组件安装、衔接上下游风道段的作用，在涂装车间排风、烘干炉热风循环、工业废气预处理通风等场景中，这类模块是风道系统搭建时的核心预制单元，可直接与同截面的标准风道段法兰拼接，大幅减少现场焊接拼装的工作量。从结构设计逻辑来看，整体采用框架式承载结构，外部主框架采用型钢拼接成型，侧壁采用整幅板材做密封围护，侧壁上预留的大尺寸开口为介质进出或换热组件安装位，开口周边做了加厚型钢补强，避免长期受气流脉动载荷出现焊缝开裂、结构变形的问题。

　　顶部采用多道平行布置的型钢横梁做横向加强，横梁间距根据顶部承载要求做了等距排布，既可以作为顶部检修步道的承载基础，也能在模块顶部叠加安装其他风道附件时提供足够的安装支撑点，避免顶部板材受载凹陷。模块内部设置了多道斜向支撑构件，采用型钢斜撑连接主框架的对角点位，形成稳定的三角受力结构，可抵消风道内气流流动产生的横向推力，同时在模块吊装转运过程中，斜撑结构能避免框架出现侧向扭曲变形，保障整体结构的形位公差符合安装对接要求。从安装边界来看，模块整体为长方体箱型结构，两端为与标准风道对接的法兰连接面，法兰面的螺栓孔位做了等距标准化排布，可与同规格的风道段、风阀、换热机组直接对接，无需额外做过渡连接件。侧壁的斜撑构件均布置在模块外轮廓范围内，

　　不会超出安装边界与周边管线、结构件产生干涉，模块底部设置了通长的安装底梁，底梁上预留的安装孔位可直接固定在混凝土基础或钢结构支架上，底梁的高度预留了足够的操作空间，方便现场做防腐处理与螺栓紧固作业。在功能设计上，模块内部的流道做了顺滑过渡处理，在开口与主风道衔接的位置做了折边导流结构，减少气流通过时的局部阻力损失，降低通风系统的运行能耗。围护板材与框架之间采用满焊密封处理，焊缝位置做了打磨平整，避免出现漏风、积尘的问题，可满足有压通风系统的密封要求。顶部的横梁上预留了通用安装孔位，可根据实际使用需求加装导流板、换热管束、温度传感器支架等附件，无需在现场额外钻孔焊接，适配不同工况下的功能拓展需求。

　　这类预制化的对流模块相比现场拼装的风道结构，所有焊接、补强、防腐工序都可在车间内完成，加工精度更容易控制，现场安装时仅需完成法兰对接与底梁固定，施工效率可提升六成以上，同时结构强度与密封性能更有保障，可长期在高风速、带温湿度的通风环境下稳定运行，减少后期运维的检修工作量。在结构校核层面，设计时已考虑模块自重、内部附件载荷、风载荷、吊装载荷的组合受力，主框架的型钢选型满足长期受载下的挠度要求，斜撑的布置角度经过受力优化，可将集中载荷均匀分散到整个框架结构上，避免局部应力集中导致的结构失效。模块的外形尺寸遵循工业风道的通用模数设计，可与市面上主流的通风设备、风道配件实现通用互换，在项目改造、系统扩容时可直接替换原有同规格模块，无需对周边配套结构做大规模改动。
