壁挂式可折叠媒体展示支架结构设计

　　该壁挂式可折叠媒体展示支架，主要应用于公共空间、商业场所的墙面媒体设备挂载场景，可适配平板类显示终端、小型触控交互屏等设备的固定安装，替代传统落地式展示架占用地面通行空间的问题，尤其适合通道侧墙、展厅立柱旁、服务台侧方等地面空间局促的布设点位。从实际使用场景来看，这类支架需要兼顾日常使用时的支撑稳定性，以及设备维护、角度调整时的操作便利性，同时在非使用时段可通过折叠结构收拢贴墙，避免突出构件磕碰过往人员，也能减少外露结构的积灰问题。

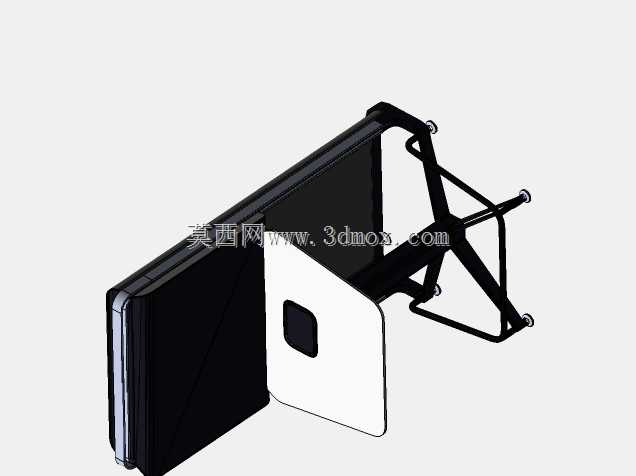

　　结构设计上，该支架采用分体式组合结构，分为墙面固定基座、折叠连杆组、设备挂载面板三个核心部分。墙面固定基座为平板式结构，预设四个沉头安装孔位，可通过膨胀螺栓直接固定于混凝土墙面、木质隔墙或者金属立柱的转接板上，安装孔位的间距设置适配常规墙面固件的排布尺寸，避免现场安装时重新打孔定位的额外工作量。折叠连杆组采用剪叉式铰接结构，每处铰接点都配置耐磨衬套，减少反复折叠转动带来的结构磨损，同时连杆的杆件采用矩形截面型材，相比圆管杆件具备更好的抗扭性能，在设备挂载后不会出现侧向晃动的问题，连杆的展开行程经过限位设计，最大展开距离可满足设备离墙300毫米左右的操作空间，方便人员对设备背部的接口进行插拔操作，收拢后整体厚度控制在80毫米以内，不会过度突出墙面。

　　设备挂载面板采用圆角方形的薄钢板冲压成型，面板中心预留方形开孔，对应设备背部的走线或者散热区域，面板四周预设通用挂载孔位，可适配不同孔距的显示设备背部固定点，无需额外制作转接板。面板与折叠连杆组的连接端采用可小角度俯仰调节的铰接结构，调节区间覆盖仰角15度到俯角30度，可根据安装点位的人员视线高度调整屏幕倾角，避免屏幕反光影响观看效果。

　　设计思路上，该结构优先考虑安装后的维护便捷性，所有铰接点的固定轴都采用卡簧限位结构，无需专用工具即可拆卸更换磨损的衬套，降低后期运维成本。结构受力方面，经过受力校核，剪叉连杆在完全展开状态下，单组连杆可承受15千克的垂直载荷，完全覆盖常规10到15英寸触控屏、平板显示设备的重量范围，同时在连杆的展开极限位置设置橡胶缓冲挡块，避免展开到位时的刚性碰撞产生异响或者结构变形。安装边界方面，该支架的墙面固定基座尺寸控制在200毫米乘150毫米范围内，即使在宽度较小的立柱侧面也能完成固定，收拢状态下的外轮廓无尖锐棱角，所有外露边都做了圆角钝化处理，符合公共空间设施的安全要求。

　　从实际使用的细节来看，支架的所有金属构件都采用喷塑表面处理，可适配室内常规环境的防腐蚀要求，铰接位置的转动阻尼经过匹配调整，调整角度后可自行锁止，无需额外拧紧固定旋钮，单人即可完成设备角度调整操作。设备挂载面板的背部设置走线卡扣，可将设备的电源线、信号线沿连杆走向收拢固定，避免线缆外露杂乱，也防止折叠过程中夹损线缆。整体结构无复杂异形构件，所有板材、型材都采用常规标准规格，加工时仅需切割、冲压、焊接、喷塑几道常规工序，加工成本可控，适合批量生产应用。
