科幻题材短翼构型星际战机结构设计

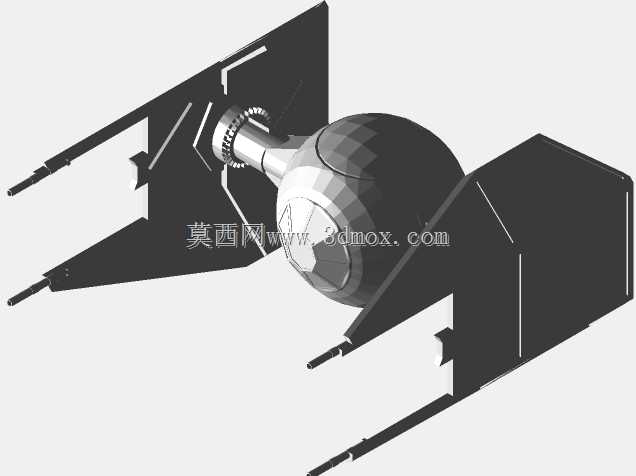

　　这款短翼构型星际战机的结构设计，最初的需求锚定在科幻IP衍生实体玩具、影视微缩道具制作以及科普类航空航天教具开发三个核心应用场景，区别于常规大气层内飞行器的气动优先设计逻辑，该载具的设计核心围绕视觉辨识度、结构易拆装性、静态展示稳定性三个维度展开。从整体布局来看，采用中央球形乘员舱加双侧对称可变角度翼面的结构形式，中央球形舱段作为核心承载结构，内部预留了标准的配重安装腔、微型驱动模块安装位，可根据不同使用场景替换内部组件：作为静态展示模型时，可在腔体内填充高密度合金配重块，降低整机重心，避免双侧翼面外伸带来的倾覆风险；作为电动可动玩具时，可替换为微型电池、驱动电机以及齿轮传动组件，实现翼面角度调节、前端模拟武器模块的伸缩动作。

　　双侧翼面采用大后掠切角构型，翼根与中央舱段的连接采用嵌套式销轴结构，销轴配合面设计有0.02mm的间隙公差，既保证翼面转动时的顺滑度，又避免间隙过大出现的松旷晃动问题，翼面表面做了等距的加强筋凸起设计，一方面还原科幻设定里的装甲蒙皮拼接质感，另一方面提升薄壁翼面的结构刚度，即使用ABS材质注塑生产，1.2mm壁厚的翼面在承受日常把玩的外力时也不会出现弯折变形。前端延伸的杆状结构为模拟传感与武器集成模块，模块与球形舱段的连接采用卡扣式快拆结构，卡扣的卡合量设计为0.8mm，既保证安装后的连接强度，又能在受到较大外力时自动脱开，避免硬质碰撞导致的结构断裂，符合玩具类产品的安全设计要求。从安装边界来看，整机展向尺寸控制在180mm范围内，

　　轴向长度为120mm，球形舱段最大直径为65mm，底部支撑面的投影覆盖范围包含双侧翼面的垂直投影区域，放置在水平展示台面上时，静态稳定角达到32度，即使受到轻微的外力触碰也不会发生侧翻。设计过程中针对不同生产工艺做了结构适配：如果采用3D打印工艺制作，所有结构的最小壁厚设置为1.2mm，相邻结构的最小间隙为0.4mm，避免打印过程中出现支撑难以去除、结构粘连的问题；如果采用注塑工艺批量生产，所有立面都设计了1度的脱模斜度，翼面与中央舱段的连接位置做了圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时分型面设置在球形舱段的水平中分位置，飞边产生的位置处于视觉不敏感区域，降低后续表面处理的工作量。

　　不同于常规航空飞行器需要考虑气动升力、飞行阻力等空气动力学参数，该款载具的设计更多偏向于地面使用场景的结构合理性，翼面的角度设置经过多轮调整，最终锁定在与水平轴线呈28度夹角的位置，这个角度下整机的视觉冲击力最强，同时双侧翼面的下端点与球形舱段的底部最低点处于同一水平面，不需要额外设计支撑脚就能实现稳定放置，减少了额外零件带来的装配工作量。在细节设计上，球形舱段表面做了分块式的蒙皮刻线，刻线深度控制在0.15mm，既保证细节的清晰度，又不会因为刻线过深导致结构强度下降，翼面边缘做了0.3mm的圆角处理，避免尖锐边角带来的使用安全隐患，所有连接位置的公差配合都经过反复校核，保证同批次生产的零件可以实现无差别互换，降低生产装配环节的调试成本。针对教具使用场景，中央球形舱段设计为可开合结构，开合处采用隐藏式磁吸连接，打开后可以直观展示内部预留的模块安装位置，方便教学过程中讲解载具的结构布局、模块划分逻辑，也可以让使用者自行加装自定义的功能模块，拓展更多的使用玩法。
