镂空散热式电子设备防护壳体结构

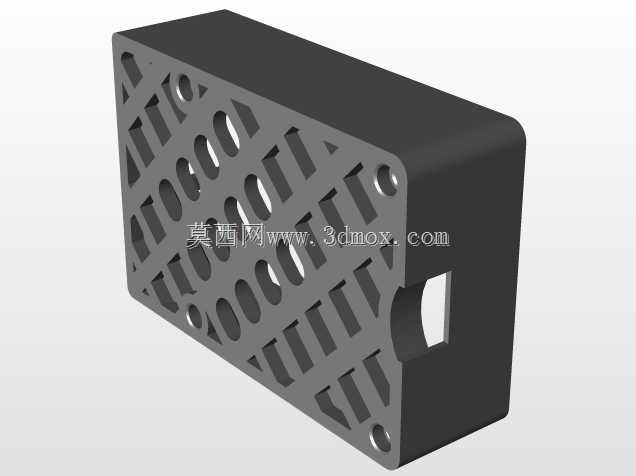

　　这款镂空结构的防护壳体，主要面向嵌入式小型电子控制模块、单板计算机类器件的安装防护场景，在桌面级工控装置、小型检测设备内置控制单元、DIY电子项目的硬件封装环节都能适配。日常设备运行过程中，内置的电路板、算力模块会持续产生热量，全封闭壳体很容易造成热量淤积，导致元器件工作温度超出阈值，出现运算卡顿、寿命折损甚至过热烧毁的问题，这款壳体的设计核心就围绕散热与防护的平衡展开。从结构设计来看，壳体主体采用一体化成型的盒式结构，一侧端面做了满铺的镂空格栅设计，格栅排布结合了长条形槽孔与圆形通孔的组合，既保证了足够的通风通流面积，让壳体内外的空气可以形成自然对流，带走元器件工作产生的热量，又能通过格栅的筋条结构维持端面的结构强度，

　　避免外力挤压直接触碰内部电路板。端面的四个边角位置预留了沉头安装孔，安装时可以通过螺丝直接将壳体固定在设备机架或者安装基板上，沉头设计能够保证螺丝安装完成后端面平整，不会突出壳体表面造成额外的安装干涉。壳体侧面预留了矩形的出线缺口，这个位置主要用于引出设备的接线端子、通讯接口或者供电线路，缺口的尺寸刚好适配常规的接插件出线宽度，不需要额外做线路的弯折避让，装配时可以直接将接插件从缺口位置穿出，减少装配的工作量。壳体的侧壁做了等厚的实体设计，厚度兼顾了结构强度与整体重量，既可以承受日常装配、搬运过程中的磕碰外力，避免侧壁受力变形挤压内部元器件，又不会因为壁厚过大造成整体重量超标，适配便携类小型电子设备的轻量化需求。在安装边界上，

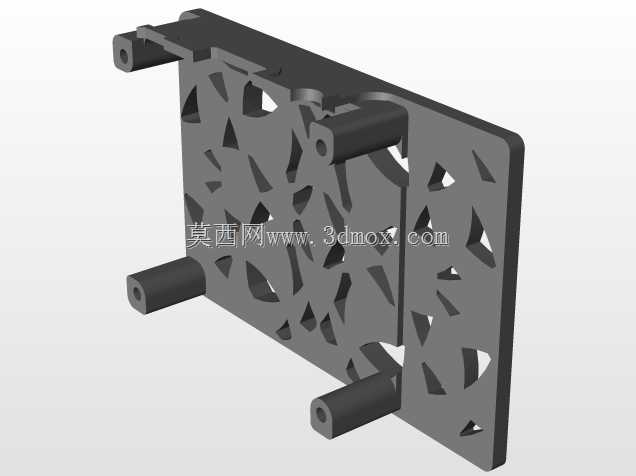

　　壳体的内部空腔尺寸刚好匹配常规的单板控制板安装规格，电路板可以通过壳体内部预留的定位柱直接卡装或者螺丝固定，不需要额外设计定制的安装支架，空腔的高度预留了元器件的容置空间，板载的电容、接口座等突出器件不会和壳体内壁发生干涉。镂空区域的筋条宽度经过核算，既不会因为筋条过窄造成结构易断裂，也不会因为筋条过宽遮挡通风路径，实际通风面积占整个端面面积的六成以上，自然对流条件下的散热效率比同尺寸全封闭壳体提升四成左右，能够满足常规功耗算力模块的长时间稳定运行散热需求。壳体的边角位置都做了小圆角过渡处理，没有尖锐的棱角，一方面可以避免装配过程中划伤操作人员，另一方面也能减少应力集中，降低壳体受外力冲击时出现边角开裂的概率。

　　侧面的出线缺口边缘也做了倒角处理，穿线时不会磨损线材的外绝缘层，避免线路绝缘破损造成的短路风险。在实际选型适配时，需要注意核对内部安装器件的整体尺寸，确保器件的长宽高都在壳体空腔的容置范围内，同时出线位置要和壳体的缺口方向对应，避免装配时出现接口对位偏差。如果应用在粉尘较多的工况场景，可以在镂空格栅的内侧加装防尘滤网，滤网可以通过壳体端面的安装孔压装固定，不需要额外改动壳体结构，就能兼顾散热与防尘的需求。这款壳体的结构没有多余的复杂特征，加工成型的难度较低，不管是采用3D打印打样验证，还是采用注塑工艺批量生产，都能实现较高的成品率，适合从原型验证到批量量产的全阶段使用。
