轨道交通列车制动用弧形闸瓦结构设计

　　在轨道交通车辆走行部的制动系统中，闸瓦是直接参与摩擦制动、将车辆动能转化为热能实现减速停车的核心接触部件，本次设计的弧形闸瓦结构，主要适配干线货运列车及城市轨道交通车辆的轮对制动工况，区别于传统平面闸瓦，该结构采用与车轮踏面曲率完全匹配的弧形基体设计，能够在制动动作触发时，让摩擦面与车轮踏面实现全域均匀贴合，避免局部应力集中导致的偏磨、闸瓦断裂等常见故障。从实际线路运行的工况来看，列车在不同载重、不同运行速度下的制动需求存在明显差异，重载工况下闸瓦需要承受最高超过1.2MPa的面压，同时摩擦产生的瞬时温度可超过350摄氏度，这就要求闸瓦基体不仅要有足够的结构强度支撑摩擦材料层，还要预留合理的热变形余量，避免热胀后与轮对发生卡滞。

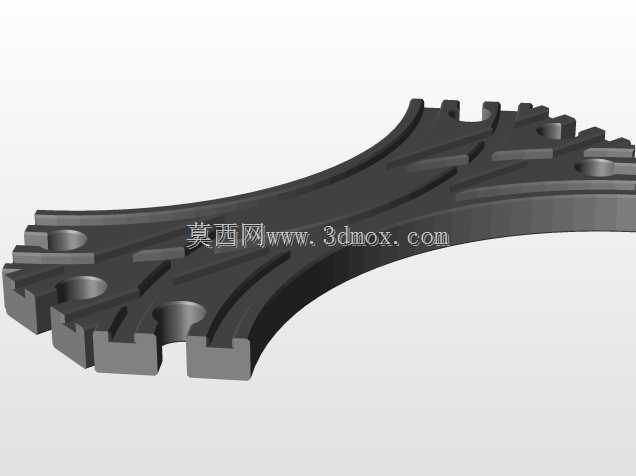

　　在结构设计阶段，首先需要匹配对应车型的轮径参数，确定弧形基体的曲率半径，本次结构的弧形内曲面与标准840mm直径货车轮踏面轮廓完全拟合，基体上分布的多组凹槽结构，一方面是为了嵌入摩擦衬片时提供足够的机械咬合限位，防止制动过程中衬片受剪切力脱落，另一方面凹槽形成的散热通道可以在车辆运行过程中引导气流穿过，带走摩擦产生的热量，降低闸瓦整体的热衰退速率。基体两端的凸台与卡槽结构，是为了适配转向架上的闸瓦托安装接口，安装时无需额外加工适配件，可直接卡入现有闸瓦托的定位槽内，通过穿装闸瓦插销即可完成固定，安装边界尺寸完全符合TB/T 1049标准中货车闸瓦的安装互换要求，能够直接替换同规格的现有闸瓦产品，无需对转向架制动单元做任何改造。

　　从功能特性上看，该结构的非摩擦侧设置了多道加强筋，在不增加整体重量的前提下提升了基体的抗弯折强度，当车辆实施紧急制动时，闸瓦承受的径向冲击力会通过加强筋均匀传递到整个闸瓦托接触面，避免局部受力导致的基体开裂。同时，基体上预留的多个沉孔结构，是为了在更换摩擦衬片时实现快速定位，运维人员无需额外测量对位，即可将新的摩擦衬片准确安装到基体上，降低现场运维的操作难度。在实际线路的应用场景中，这类弧形闸瓦不仅适用于常规干线铁路的客货运列车，也可适配厂矿内部的轨道运输车辆、城市有轨电车的轮对制动系统，针对不同的制动载荷需求，只需要更换对应摩擦系数的衬片材料，基体结构可实现通用。设计过程中也充分考虑了磨耗极限的标识需求，

　　在基体的摩擦面侧设置了磨耗到限标记槽，当衬片磨耗至标记槽位置时，运维人员可直接观察判断是否需要更换，无需使用量具测量，大幅提升了列检作业的效率。不同于部分一体式闸瓦的设计，这种分体式弧形基体结构可在衬片磨耗到限后重复使用基体，仅更换摩擦衬片即可，能够降低全生命周期的运维成本。结构的边角位置全部做了R3以上的圆角过渡，避免安装和使用过程中出现应力集中导致的裂纹萌生，同时也能防止尖锐边角划伤轮对踏面，影响轮对的使用寿命。在制动动作的受力传递路径上，闸瓦受到的制动力首先通过弧形接触面均匀分布到整个摩擦面，再通过背部的定位凸台传递到闸瓦托，最终传递到转向架基础制动装置，整个传力路径没有突变截面，能够有效降低制动过程中的异响和振动，提升制动过程的平稳性。针对雨雪天气下的制动工况，基体上的凹槽结构还可以及时排出摩擦面之间的积水和杂物，避免水膜导致的摩擦系数下降，缩短湿滑工况下的制动距离，提升行车安全性。
