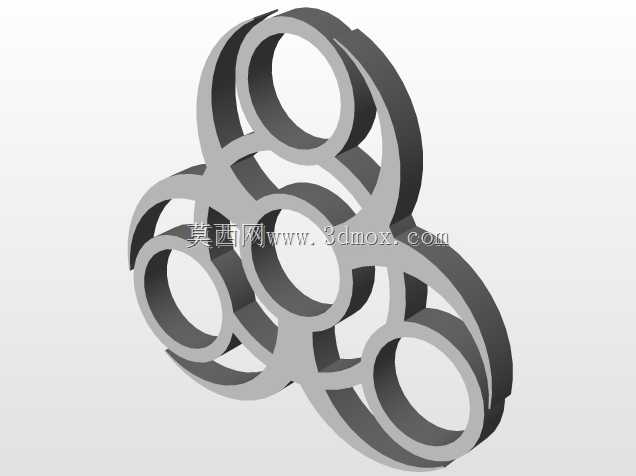

交错环式滚珠联动承载结构设计

　　该结构属于多环联动的滚动承载类构件，核心应用场景集中在需要低摩擦多向转动、同时对空间占用有严格限制的紧凑型传动工位，常见于小型精密纺机的导纱辊联动支撑、便携检测设备的转动关节、小型自动化执行端的角度调节基座等场景，区别于传统单列深沟球轴承仅能承载单轴径向载荷的特性，该结构通过五个等径环形构件的交错嵌合，在极小的安装空间内实现多自由度的低摩擦转动支撑，无需额外加装保持架即可完成滚动体的行程约束。从设计思路来看，该结构摒弃了传统轴承内外圈加保持架的分层设计逻辑，将每个环形构件同时作为相邻环的滚动滚道与承载基体，环与环的接触面采用与标准滚珠曲率完全匹配的圆弧滚道加工，滚道表面粗糙度控制在Ra0.8以下，确保滚珠滚动时无卡滞、无偏磨，

　　所有环形构件的截面尺寸完全一致，环的中心圆直径、截面圆弧半径、环体壁厚均采用统一参数设计，既降低了加工时的刀具换型成本，也保证了各环受力时的载荷均匀分配，避免局部应力集中导致的构件变形。在安装边界层面，该结构整体外轮廓为类圆形对称结构，最大外切圆直径可根据实际安装工位调整，本次设计的基准版本最大外轮廓尺寸为120mm，轴向厚度为22mm，安装时无需额外设计定位台阶，仅需在安装基体上预留对应直径的圆形沉槽，沉槽深度比结构轴向厚度小1mm即可完成轴向预紧，安装面的平面度要求控制在0.05mm以内，避免安装后环体受挤压出现转动卡滞。从功能特性来看，该结构可同时承受径向载荷与两个方向的轴向倾覆力矩，

　　额定动载荷比同尺寸的单列深沟球轴承高40%左右，适用于存在小幅偏摆的转动工位，比如纺机中纱线张力波动导致的导纱辊小幅偏摆场景，传统轴承在长期偏载下容易出现滚道点蚀，而该交错环结构通过多环同步分担偏载力矩，可将局部接触应力降低30%以上，有效延长部件的维护周期。在实际使用过程中，该结构的润滑方式可采用脂润滑或油润滑，若采用脂润滑，需在装配前将锂基脂填充至各环滚道的间隙内，填充量为间隙容积的30%即可，避免填充过多导致转动时阻尼过大；若用于高速转动场景，可采用油雾润滑，在安装基体上对应位置开直径2mm的油雾通道，直接对准环与环的啮合间隙即可。需要注意的是，该结构的所有环形构件均采用轴承钢GCr15制造，淬火后硬度控制在HRC61-65，

　　滚道表面需进行超精研处理，确保滚动时的摩擦系数稳定在0.002-0.005区间，装配时需保证各环之间的间隙均匀，周向间隙差不超过0.01mm，避免出现转动时的松紧不一致问题。相较于传统的多轴承组合支撑方案，该结构将多个支撑功能集成在单一紧凑结构内，省去了轴承座、隔套、端盖等额外安装附件，整体重量比同载荷能力的传统轴承组件轻55%左右，非常适合对安装空间、部件重量有严格要求的小型精密设备场景，比如手持检测仪器的转动关节、小型无人机的云台支撑结构、纺织机械中多导纱杆的联动支撑工位，在这些场景下，该结构既可以满足低摩擦转动的需求，又能大幅压缩安装空间，降低整体设备的结构复杂度。
