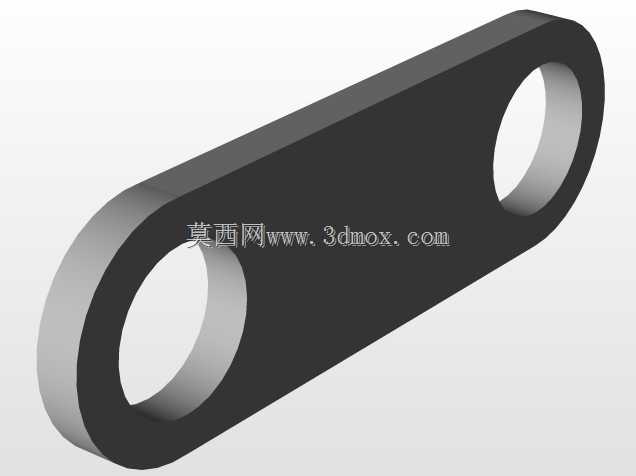

双孔平置连接拉杆结构件

　　这类双孔平置板件在轻工输送设备、小型教学实验台架、简易工装夹具的铰接传动环节应用十分广泛，很多人刚接触结构设计时容易把它当成普通的连接板，实际在装配场景里它承担的是定距传动、力向传导的核心作用。从结构形态来看，整体为等厚薄板长条构型，两端开设同轴度要求较高的圆形通孔，孔边做了均匀的倒角处理，避免装配时销轴穿入卡顿，也能减少长期往复摆动下孔口的应力集中开裂问题。

　　设计这类零件的时候，首先要敲定的是两孔的中心距参数，这个尺寸直接决定了铰接机构的摆动行程范围，中心距公差一般控制在±0.05mm区间，过大会导致传动间隙过大、机构运行晃动，过小则会出现装配干涉、销轴卡滞的问题。板件的厚度选择要匹配传递的载荷大小，常规轻载场景下厚度取8-12mm即可，若用于冲床周边的送料连杆，厚度则要提升至15mm以上，同时板材优先选用Q235冷轧钢板，表面做发黑防锈处理，兼顾成本与耐用性。

　　实际安装时，两端的通孔分别穿入铰接销轴，一侧与固定支座铰接，另一侧与运动摆臂相连，板身平面始终保持与传动平面平行，不能出现偏斜，否则会在运行过程中产生额外的侧向力矩，加速销轴与孔壁的磨损。很多新手建模时容易忽略孔壁的表面粗糙度要求，这类铰接孔的粗糙度一般要达到Ra3.2，才能保证销轴转动顺畅，减少运行噪音。另外板件的外轮廓棱边全部做R2的圆角处理，避免装配调试时划伤操作人员，也能消除板材剪切后的毛刺应力集中点。

　　在教学实验设备的应用场景里，这类零件常被用来搭建曲柄滑块、曲柄摇杆机构的演示单元，因为结构简单、加工难度低，学生可以很直观地理解连杆传动的运动逻辑，调整两孔中心距就能快速改变机构的传动比与行程，非常适合作为机构学入门的实操零件。在小型自动化生产线的工件顶升机构里，这类双孔板也常作为同步拉杆使用，连接两侧的顶升摆臂，保证两端顶升动作同步，避免工件顶升时出现偏斜卡料的问题。

　　建模过程中要注意，两端通孔的轴线必须保持平行，且与板件的大平面保持垂直，垂直度公差要控制在0.02mm以内，否则装配后销轴会出现别劲现象，长期运行会导致销轴弯曲变形。板件的宽度设计要略大于通孔直径的1.5倍，保证孔边到板侧的壁厚有足够的强度储备，避免受拉时孔边出现撕裂失效。如果是用于有腐蚀环境的食品输送设备，板材可以更换为304不锈钢，表面做拉丝处理，满足卫生级设备的使用要求。

　　很多人在选型这类连接件时，容易只看外观尺寸忽略载荷匹配，实际上当机构传递的拉力超过板材的屈服强度时，会出现板件拉长变形、两孔中心距变大的问题，直接导致机构行程失准，所以设计前期要根据传递的最大拉力核算板件的最小截面强度，预留1.5倍以上的安全系数。另外在装配环节，销轴与孔的配合要选用间隙配合，间隙量控制在0.02-0.04mm之间，既要保证转动灵活，又不能因为间隙过大产生冲击噪音。
