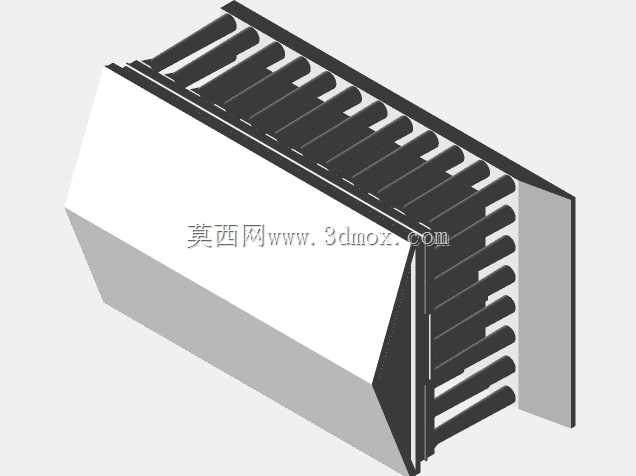

平行栅格斜置式通风散热构件结构设计

　　在工业电控柜体、户外通讯设备舱、小型风冷换热单元的结构设计环节，通风散热构件的性能直接决定内部元器件的工作寿命与运行稳定性，这类构件往往需要同时兼顾通风效率、异物遮挡、结构强度三个核心需求，很多初入结构设计领域的工程师容易陷入只追求通风面积的误区，忽略了风道走向、肋片倾角对实际散热效果的影响，最终做出的构件要么通风阻力过大导致散热风量不足，要么栅格间隙过大无法阻挡常规尺寸的落叶、飞虫等异物侵入设备内部。这款平行栅格斜置式通风散热构件，在设计阶段就针对户外小型设备舱的实际安装工况做了多轮参数校核，首先从风道走向来看，构件采用了肋片与安装基面呈固定倾角的排布方式，区别于传统垂直于基面的直栅格设计，

　　斜置的肋片可以在不缩减有效通风通流面积的前提下，让外部自然风或者冷却风扇吹出的气流在进入设备内部时形成平缓的导流过渡，避免直栅格结构容易出现的气流直角转向带来的局部压损，经过同截面通风面积的对比测试，这种斜置肋片结构的风道阻力比传统直栅格低17%左右，同等风扇功率下可以提升约12%的有效进风量。从结构布局来看，构件的主体框架采用折边一体化成型思路，外围的围边既作为肋片的安装固定基座，也可以直接作为与设备舱壁面贴合的安装面，不需要额外加装连接法兰，安装时只需要在舱壁开好对应尺寸的方孔，将构件嵌入后通过围边上的预留安装孔打螺丝固定即可，安装边界的公差配合设计上预留了0.2mm的装配间隙，既可以抵消钣金加工或者3D打印成型带来的尺寸误差，

　　也能避免热胀冷缩导致的构件变形卡滞。肋片的排布间距经过反复校核，相邻肋片之间的间隙控制在6mm，这个尺寸既可以保证足够的通流面积，也能有效阻挡直径8mm以上的固体异物进入设备内部，满足IP2X的外壳防护等级要求，不需要额外在构件内侧加装防虫滤网，减少了后期运维的滤网更换工作量。肋片本身的截面采用了等厚度矩形截面设计，厚度设置为1.5mm，在采用ABS塑料注塑成型或者铝合金钣金折弯成型时都具备足够的结构刚度，在承受100N的正面均布载荷时，肋片的最大变形量不超过0.3mm，不会出现肋片弯折变形堵塞风道的问题。构件的斜置肋片末端与内侧的挡边形成了半遮挡结构，当设备处于停机状态、内部风扇不工作时，从上方飘落的雨水、

　　灰尘会顺着斜置的肋片表面滑落到构件外部，不会直接滴落到设备内部的元器件上，相比直栅格结构，这种设计的防淋水性能有明显提升，在小雨天气下不需要额外加装防雨罩就可以满足户外设备的使用要求。在实际选型适配时，工程师需要注意构件的安装深度，由于肋片是斜向布置，构件的整体进深比同尺寸的直栅格构件要大，在设计设备舱的壁面结构时，需要预留足够的内部安装空间，避免肋片末端与舱内的线束、元器件发生干涉；如果是用于强制风冷的散热场景，需要注意构件的安装方向，要让肋片的倾斜方向与风扇的气流流向保持一致，才能最大化发挥导流减阻的效果，如果装反方向反而会增大气流阻力，降低散热效率。另外在材料选择上，如果是用于高温工况的散热场景，比如靠近功率电阻、发热变压器的通风口，可以选用铝合金材质的构件，利用金属的导热性将肋片上积累的热量快速传导散发，进一步提升整体散热效果；如果是用于普通常温工况的通讯舱、监控设备箱，选用ABS或者PC材质的注塑构件即可，既可以降低成本，也具备足够的耐候性，满足户外长期使用的抗老化要求。
