指尖陀螺用波浪形滚珠保持架结构设计

　　日常接触的指尖陀螺这类小型旋转把玩件，核心旋转顺畅度很大程度上取决于内部轴承保持架的结构合理性，这次设计的波浪形保持架，正是针对指尖陀螺这类低载荷、高转速把玩场景做的适配优化。先从实际使用场景说，这类保持架适配的是小型指尖陀螺的内置轴承，日常使用中需要承受手指拨动带来的瞬时径向冲击，同时要保证滚珠在滚道内均匀分布，避免滚珠之间直接接触摩擦，降低旋转过程中的阻力波动，让陀螺旋转时的阻尼感更均匀，不会出现卡顿或者转速忽快忽慢的问题。很多人把玩指尖陀螺时会在意空转时长，除了滚珠本身的精度、润滑脂的选型，保持架的结构设计直接影响滚珠的运动轨迹，要是保持架兜孔间隙不合理，要么会卡住滚珠增大摩擦，要么会让滚珠在高速旋转时出现窜动，产生额外的振动和噪音，反而缩短空转时间。

　　设计思路上没有采用常规的直筒式冲压保持架结构，而是做了连续波浪形的弯折结构，每个波谷位置对应一个滚珠的兜孔位，这种结构首先能在有限的径向空间里最大化兜孔的容纳空间，不需要额外增加保持架的轴向厚度，刚好适配指尖陀螺轻薄化的结构需求，毕竟这类把玩件整体厚度通常都控制在10mm以内，轴承的轴向尺寸被严格限制，传统的实心保持架会占用过多轴向空间，压缩滚珠的直径选型范围，而这种冲压弯折的波浪结构，自身材料厚度仅0.8mm左右，通过弯折形成的结构强度完全能满足低载荷场景下的使用需求，不会在高速旋转时出现结构变形。

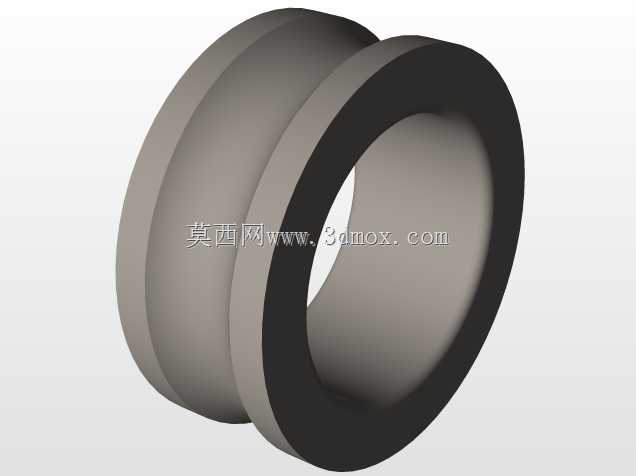

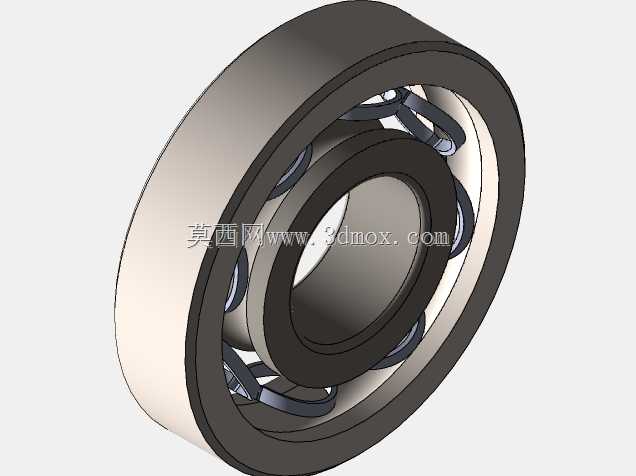

　　从安装边界来看，这个保持架的外径适配ABEC-9级精度的微型轴承内圈与外圈之间的滚道间隙，安装时不需要额外的工装辅助，只需要将保持架对准内外圈之间的间隙，依次将滚珠填入每个波谷的兜孔位即可，兜孔的开口尺寸做了轻微的收口处理，既方便装配时压入滚珠，又能在装配完成后限制滚珠从兜孔中脱出，避免轴承在运输或者拆装过程中出现散架的问题。每个兜孔的位置都做了0.1mm的倒角处理，避免锐边接触滚珠表面，划伤滚珠的高精度抛光面，毕竟ABEC-9级的滚珠表面粗糙度要求极高，一旦出现划伤会直接影响旋转精度，还会加速润滑脂的损耗。

　　功能特性方面，这种波浪形结构的保持架自身具备一定的弹性变形余量，当陀螺受到侧向的按压载荷时，保持架可以通过微小的弹性形变吸收部分冲击，避免刚性接触导致的滚珠卡滞，很多玩家在做指尖陀螺的花式玩法时，会给陀螺施加不同方向的侧向力，常规的刚性保持架在这种侧向力作用下容易出现兜孔位的磨损，长期使用后间隙变大导致旋转精度下降，而这种带弹性的波浪结构，能在侧向力消失后快速回弹复位，始终保持每个滚珠的位置均匀分布。另外这种结构的保持架重量比传统的铜制或者尼龙实体保持架轻60%以上，旋转过程中保持架自身的转动惯量更小，不会额外消耗陀螺的旋转动能，对延长空转时间有明显的帮助。

　　材料选型上适配PLA或者ABS的3D打印加工，也可以采用冲压钢带进行批量生产，结构上没有复杂的倒扣或者异形曲面，不管是3D打印打样还是冲压开模量产都有很好的工艺性，3D打印时不需要添加支撑结构，沿着保持架的轴向方向逐层打印即可，成型后的兜孔位置精度能控制在0.05mm以内，完全满足微型轴承的装配精度要求。如果采用钢带冲压生产，只需要一套连续冲压模就能完成下料、弯折、冲孔的全部工序，生产效率高，单件成本低，适合批量配套指尖陀螺的生产需求。实际装配测试中，搭配这个保持架的ABEC-9轴承，在同等润滑条件下，空转时长比采用常规尼龙保持架的同规格轴承长15%左右，旋转过程中的振动噪音降低3分贝左右，握持时不会感觉到明显的麻手振动，旋转的平顺性有明显提升。另外这种保持架的结构也可以拓展应用到其他低载荷、高转速的小型旋转部件上，比如小型玩具的旋转轴、桌面摆件的旋转结构等，只需要根据对应的轴承尺寸调整波浪的波数和整体直径即可，结构的通用性较强。
