装载机Z型连杆装载臂结构设计方案

　　在散料装卸、土方转运、矿山采掘、基建施工等作业场景中，装载臂作为轮式装载机的核心执行承载部件，其结构合理性直接决定整机的作业效率、载荷承载能力与长期服役可靠性。这套采用Z型连杆机构的装载臂设计，在方案初期就同步完成了基准载荷工况验证与DFMEA失效模式分析，从设计源头规避了传统装载臂常见的连杆干涉、铰点磨损过快、铲斗收斗角不足等问题，同时将易制造性纳入核心设计指标，所有板件均采用常规工程板材切割成型，铰接孔位同轴度公差可通过普通镗床加工保证，无需定制特殊工装即可完成生产装配。

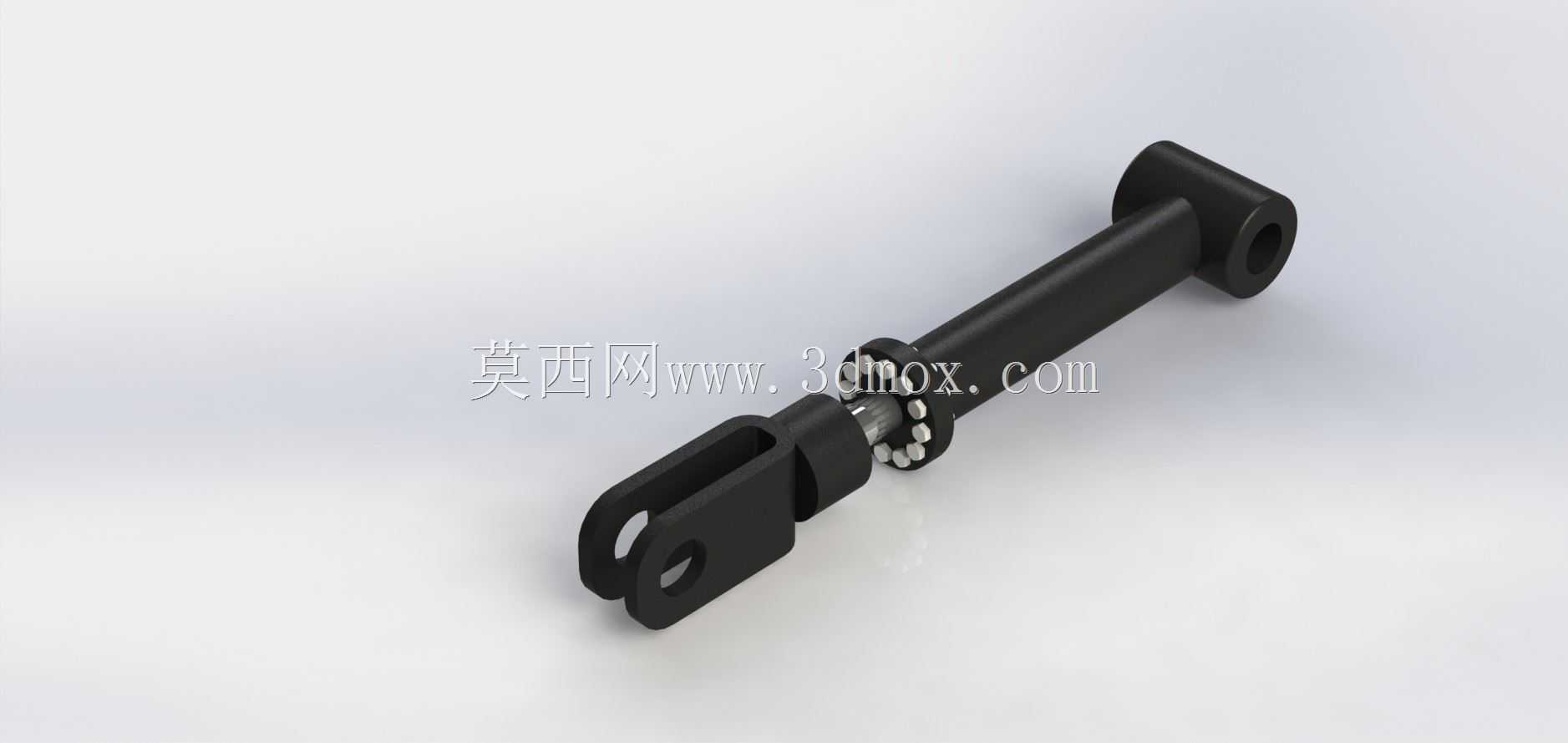

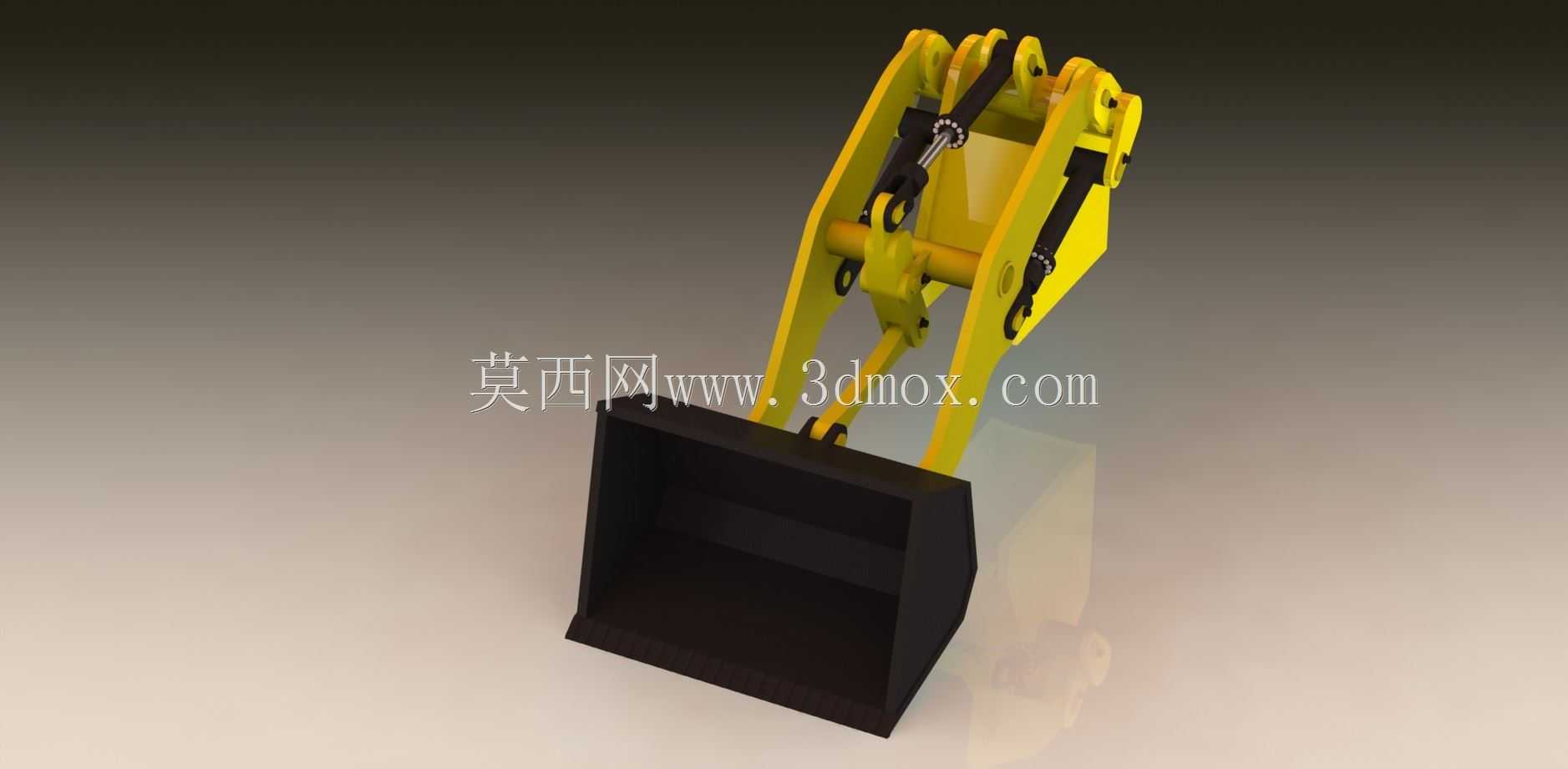

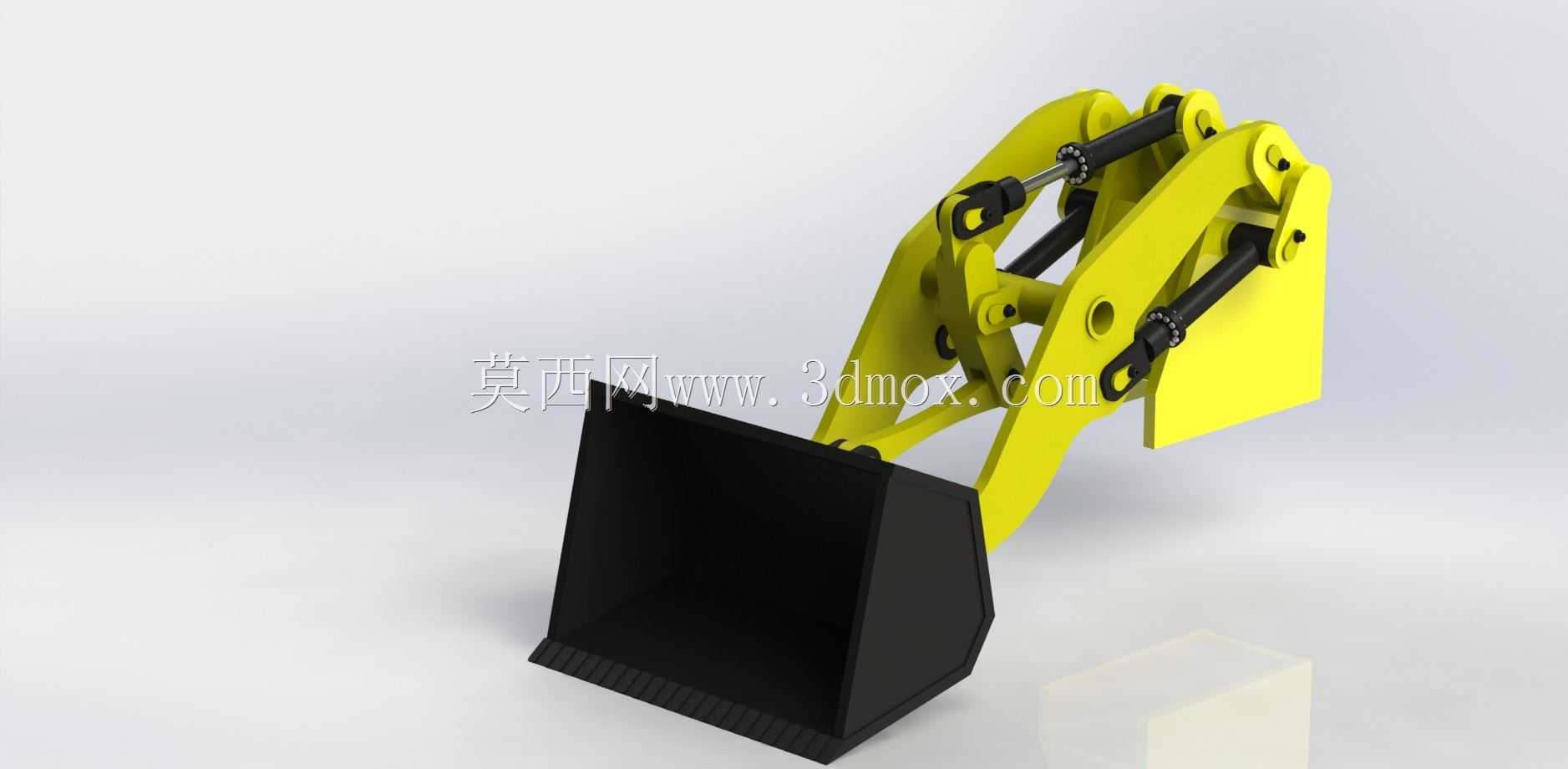

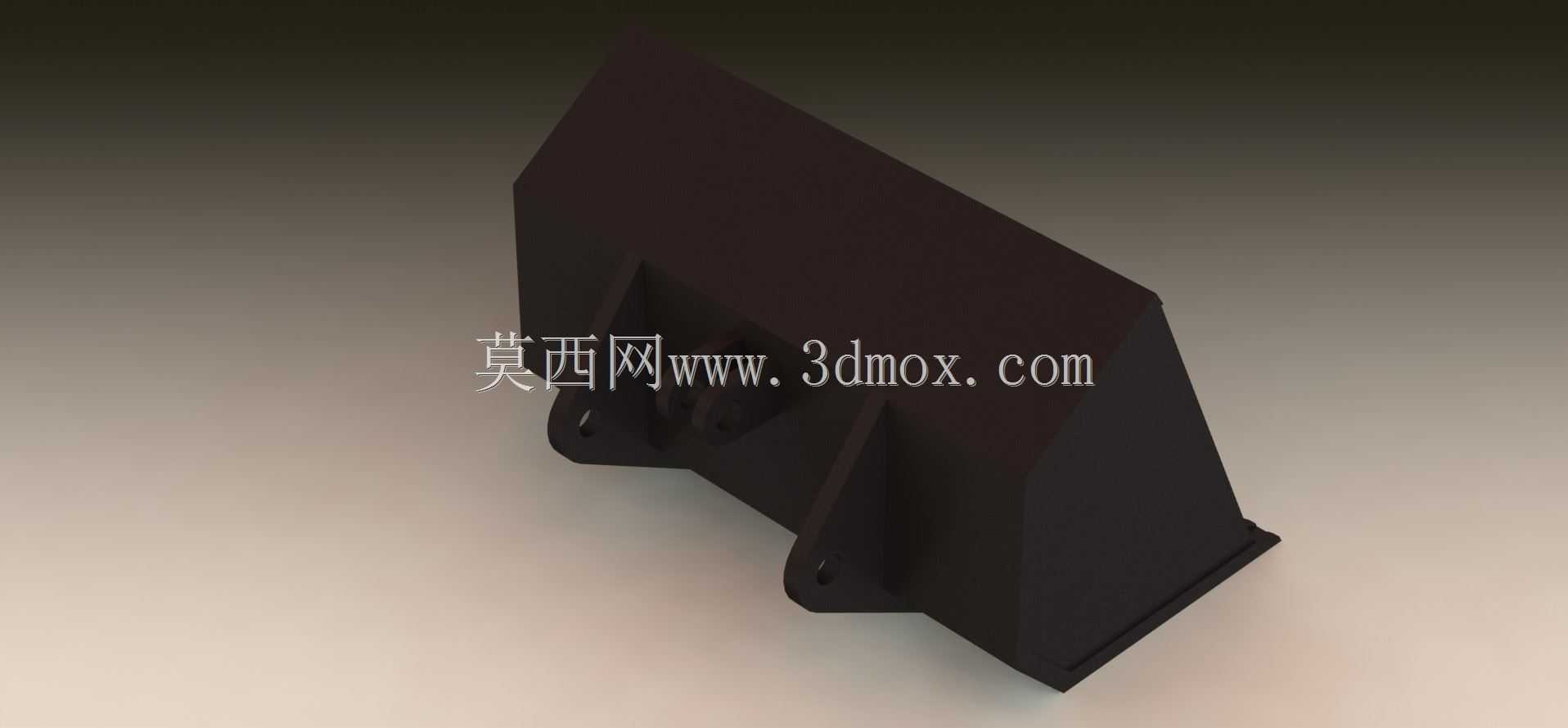

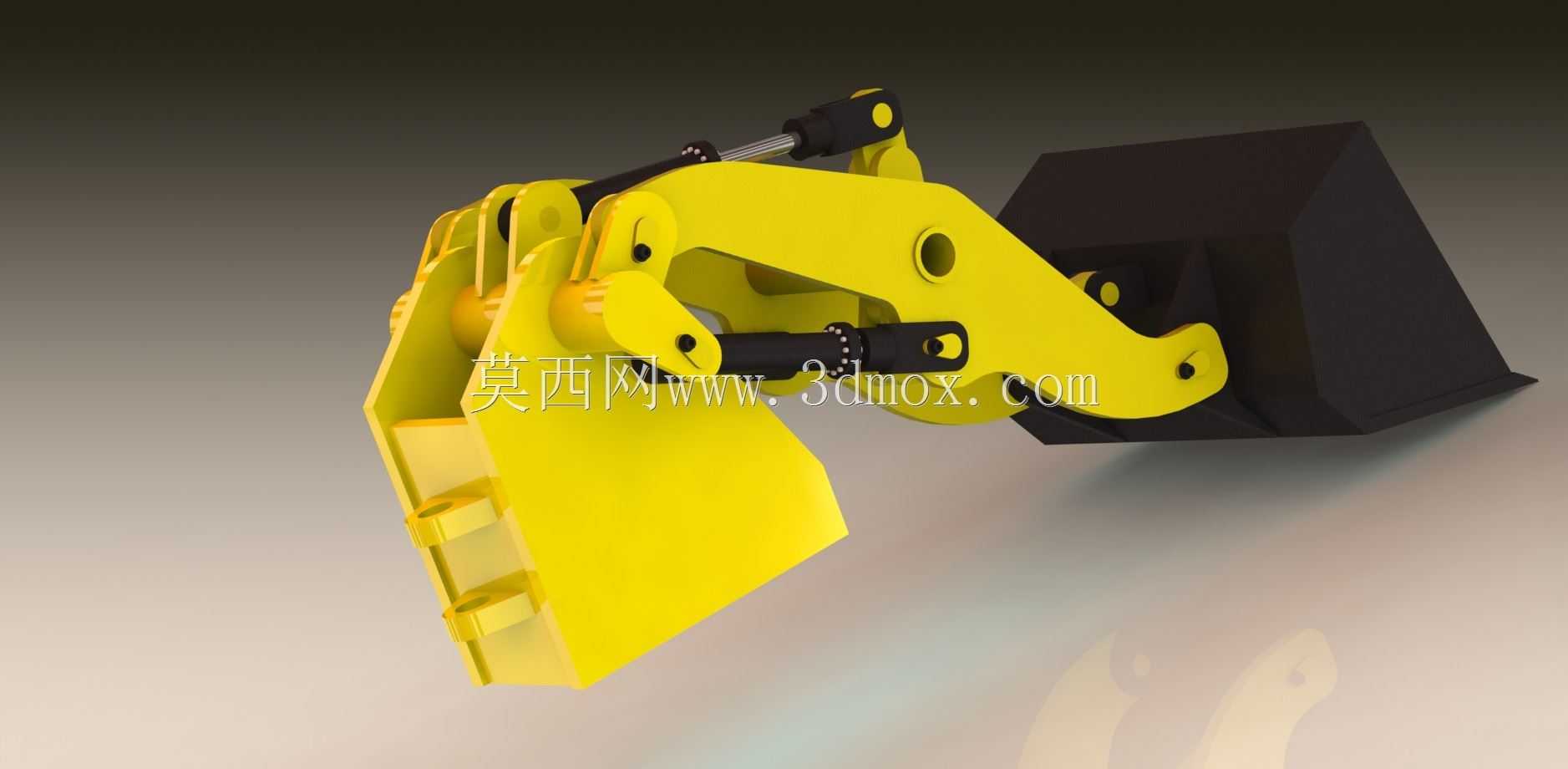

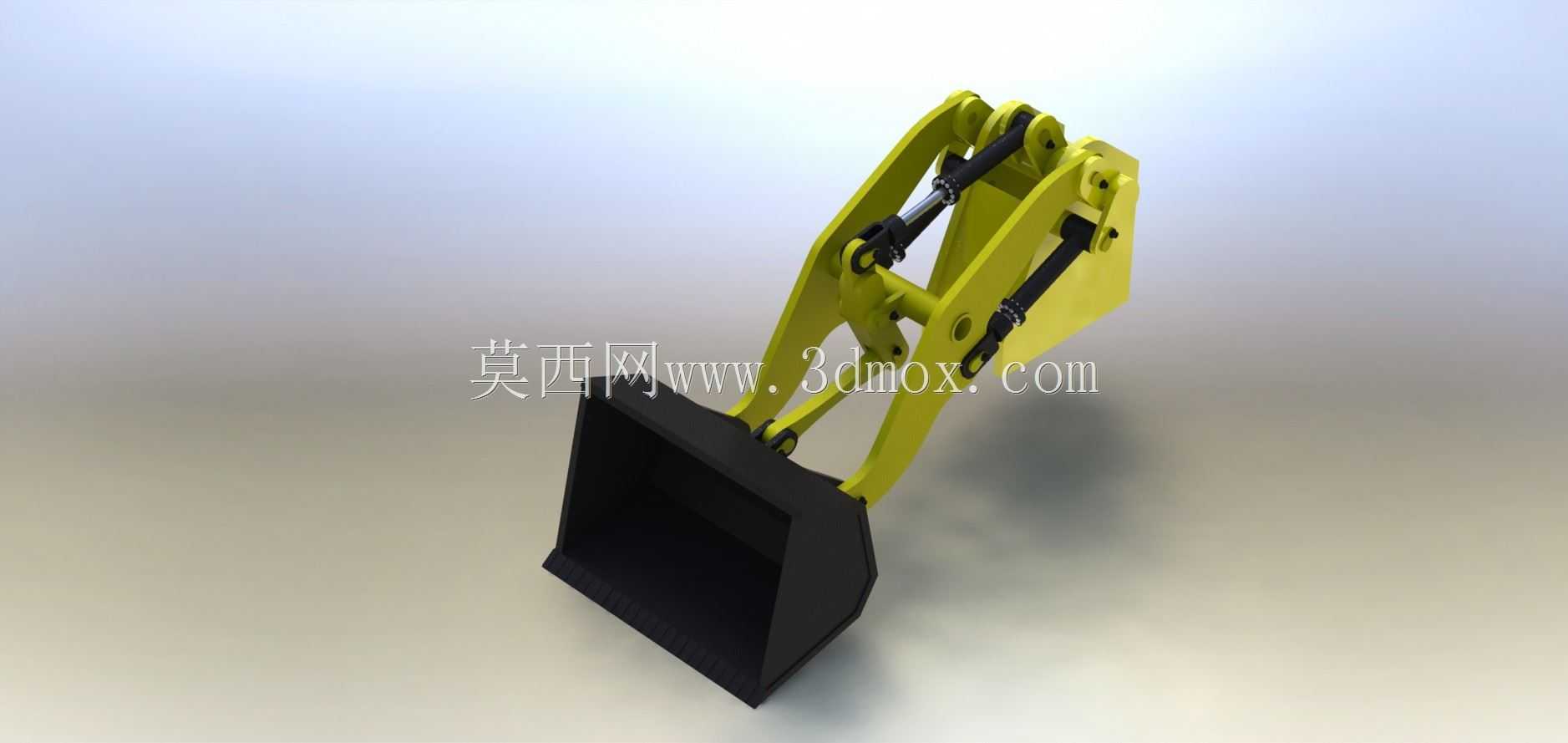

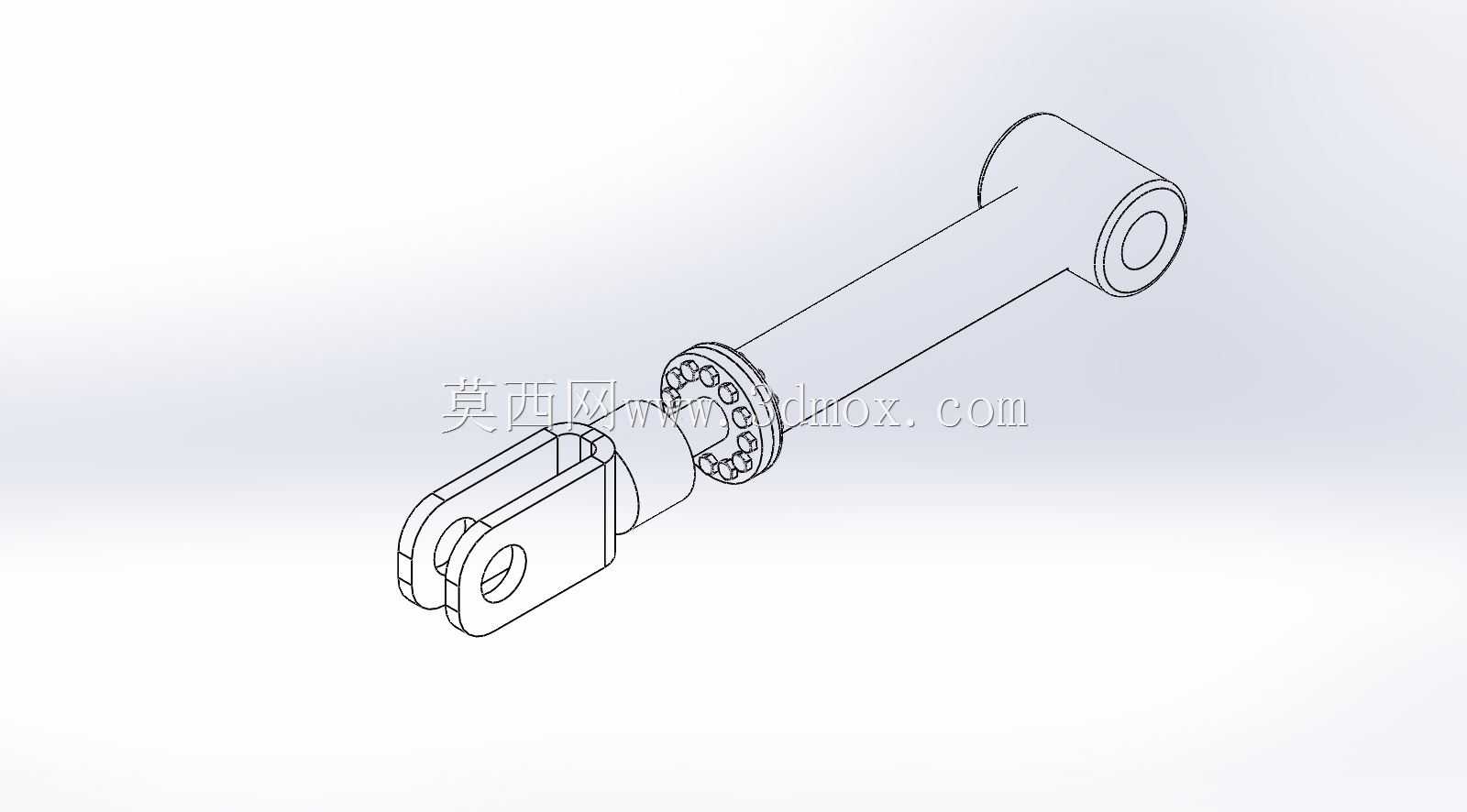

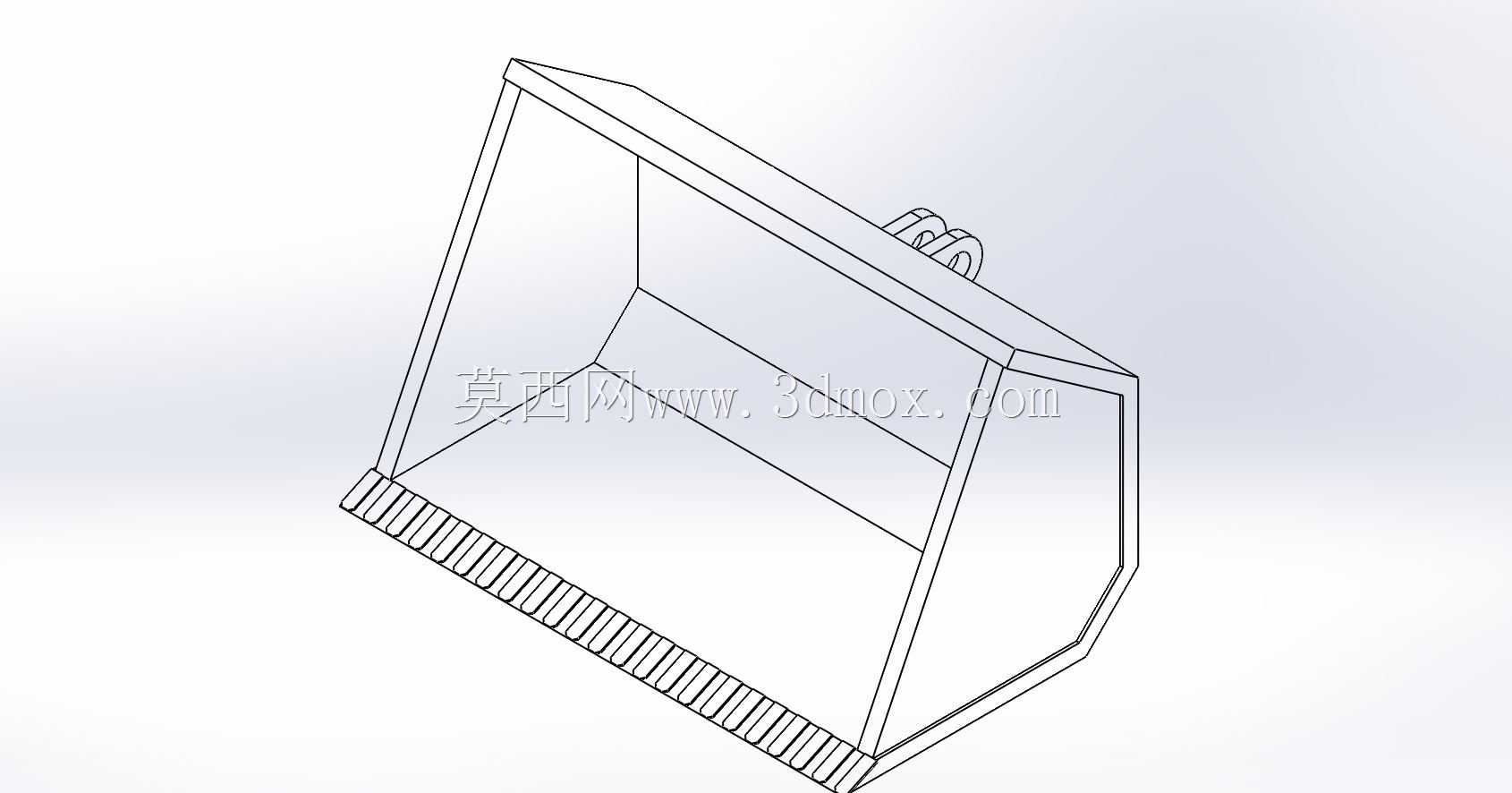

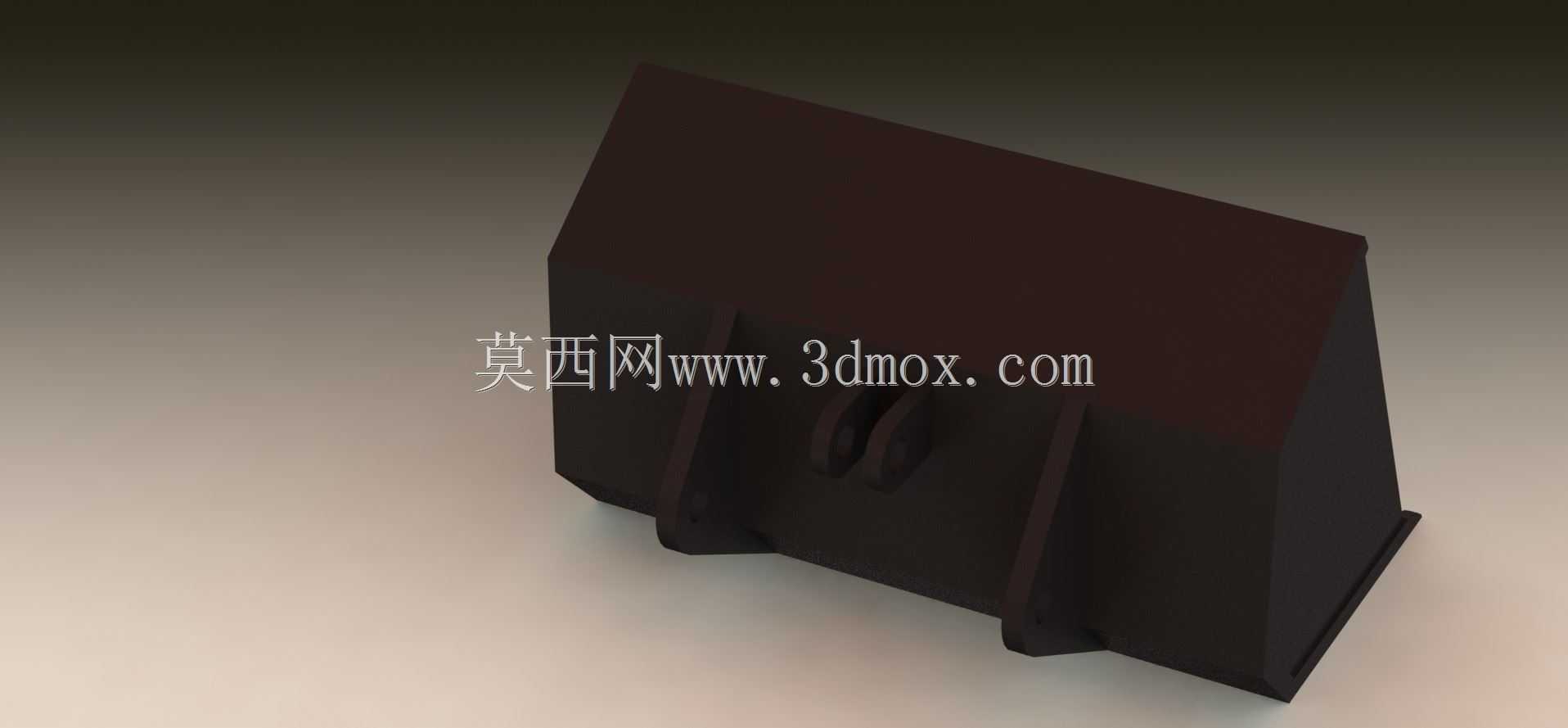

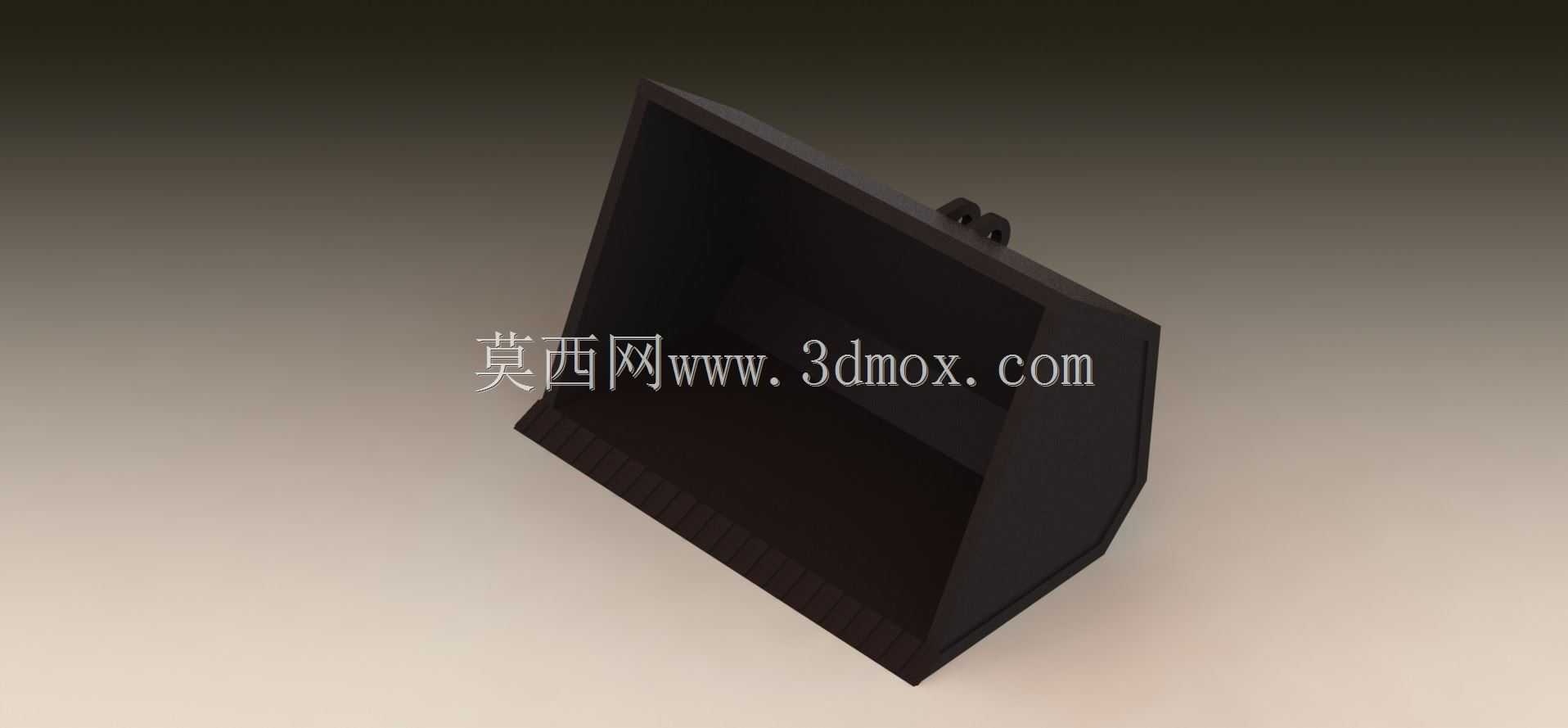

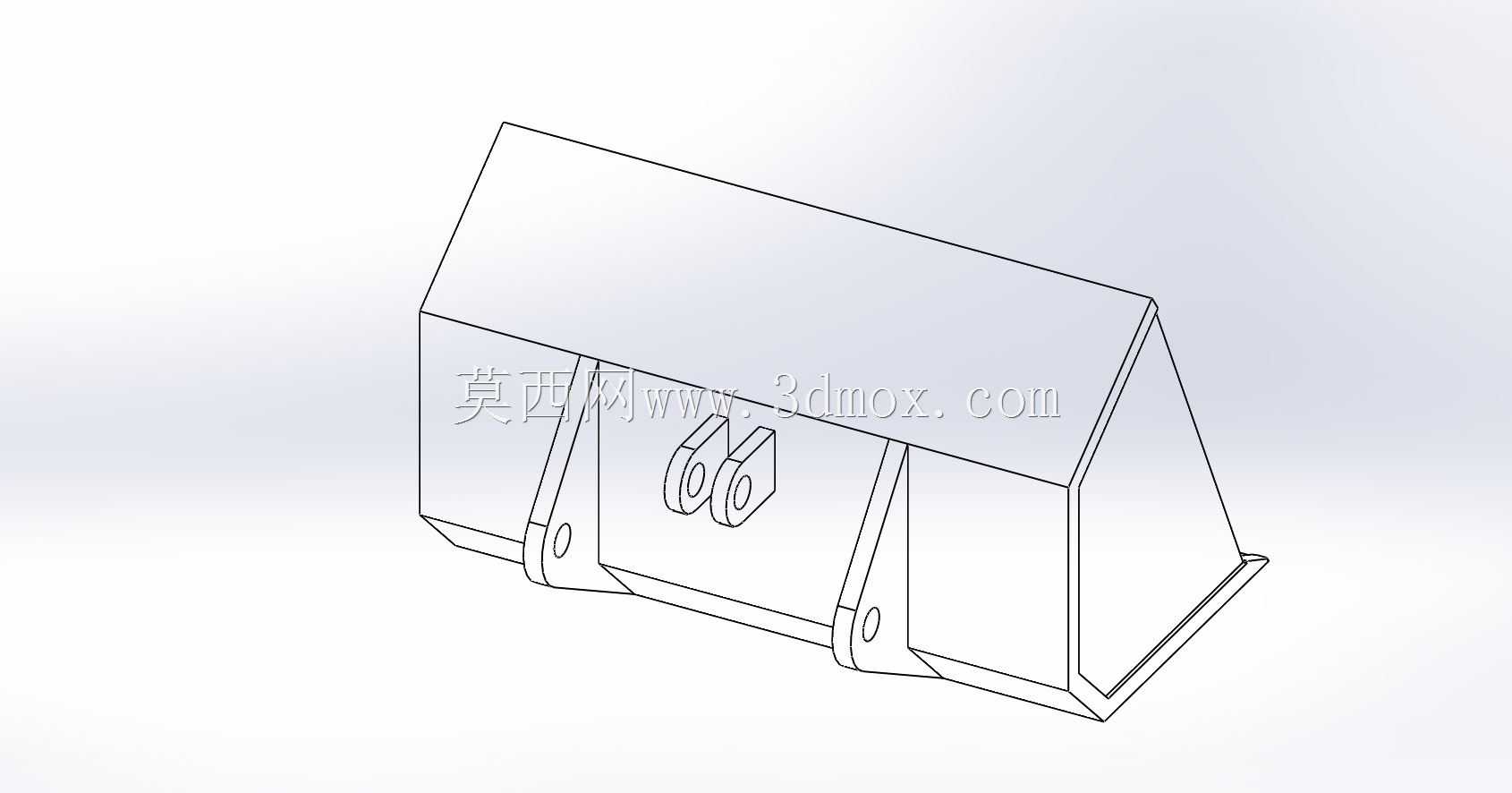

　　从功能特性来看，这套装载臂配合前端铲斗可完成铲掘、收斗、举升、卸料、复位全流程作业动作，Z型连杆机构的运动特性可保证举升过程中铲斗自动保持收斗角度，避免举升时物料撒落，在最高举升位置时可通过转斗油缸动作实现大角度卸料，卸料角满足散料快速滑落的作业要求，不会出现粘斗余料残留的问题。液压油缸的铰点布置经过运动仿真反复校核，全行程内无机构死点，油缸推拉力分配均匀，在最大插入阻力工况下，转斗油缸可提供足够的掘起力，保证铲斗能顺利插入密实料堆，举升过程中动臂油缸的载荷变化平缓，无明显压力突变，可有效降低液压系统的冲击负荷，延长液压元件的使用寿命。

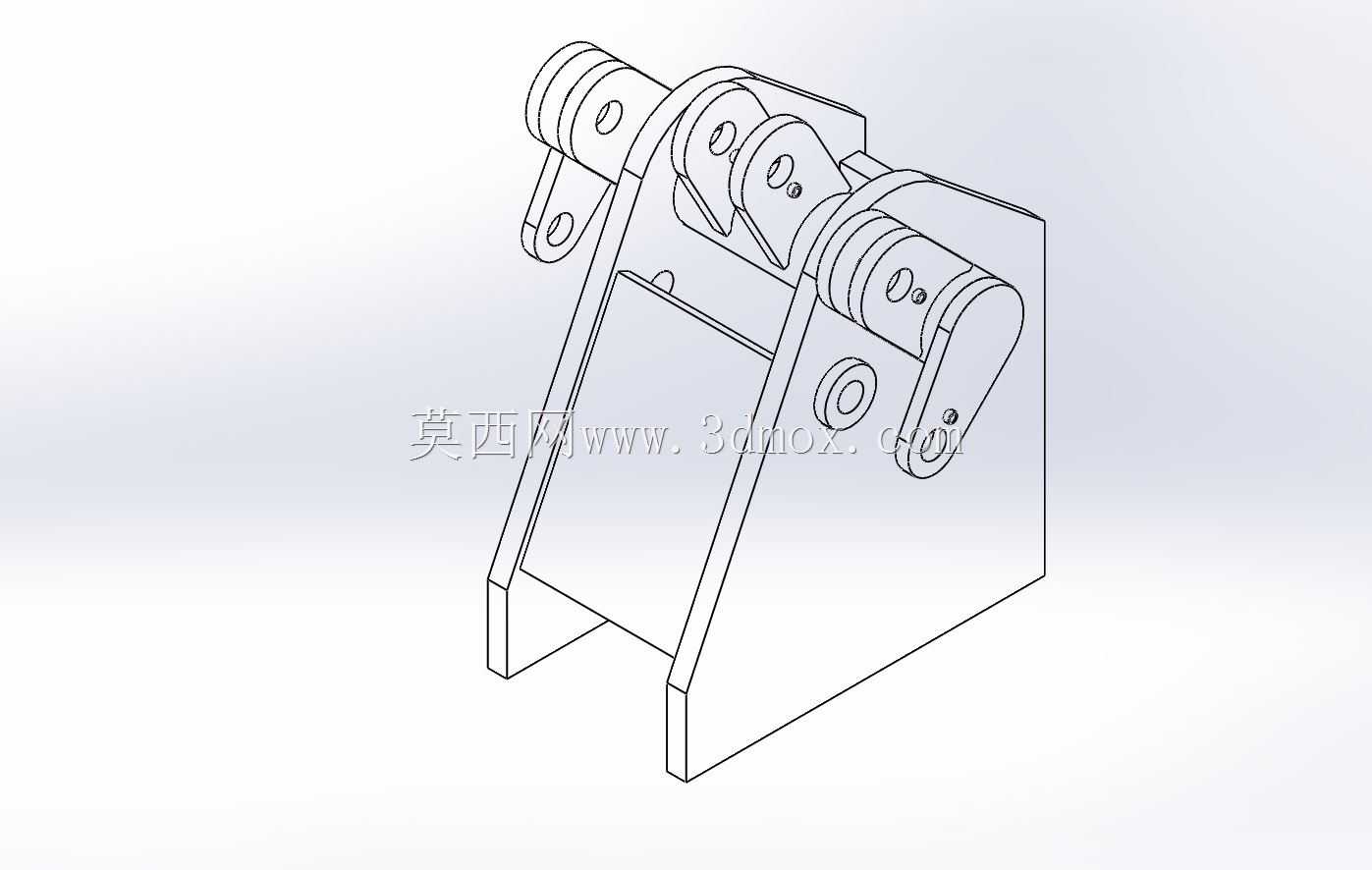

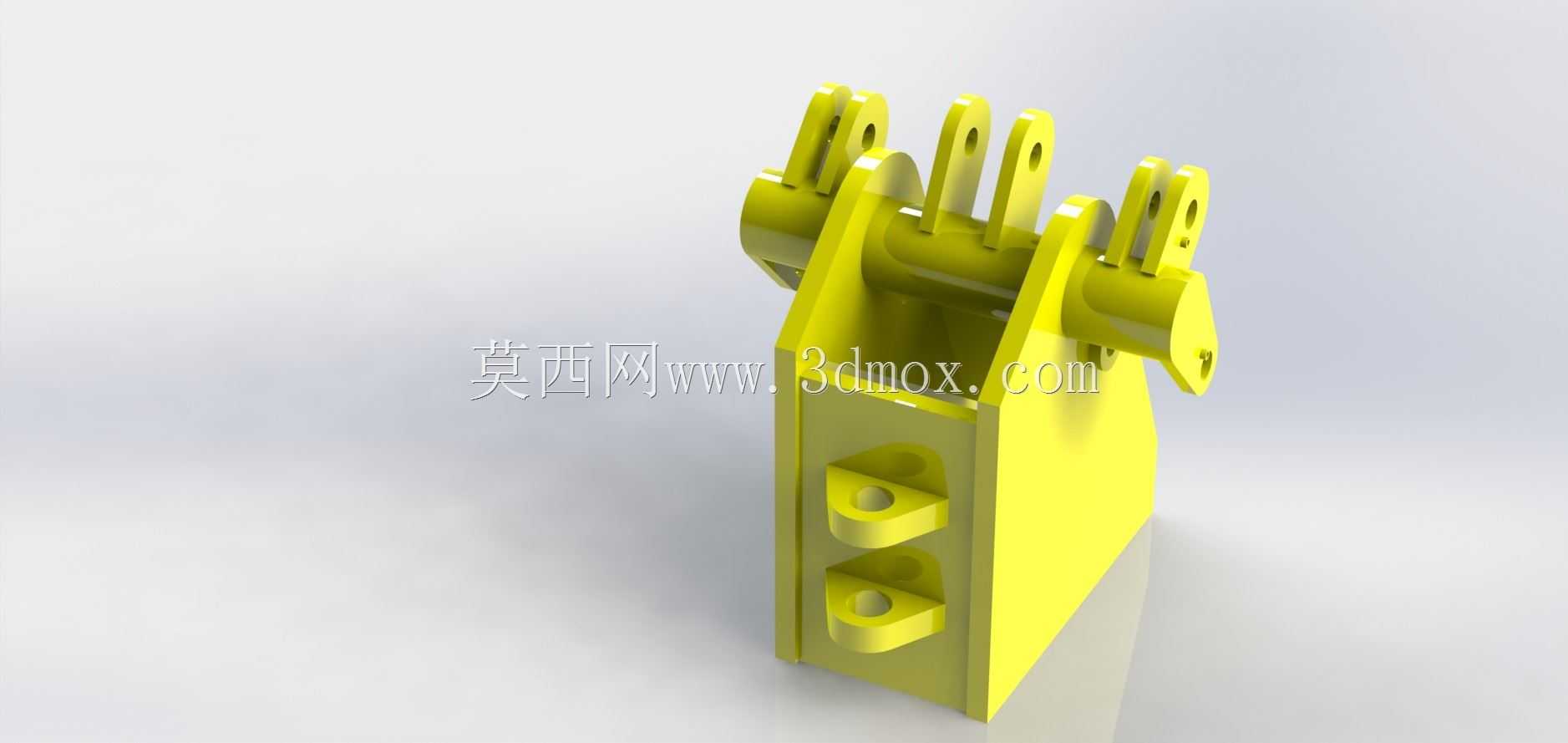

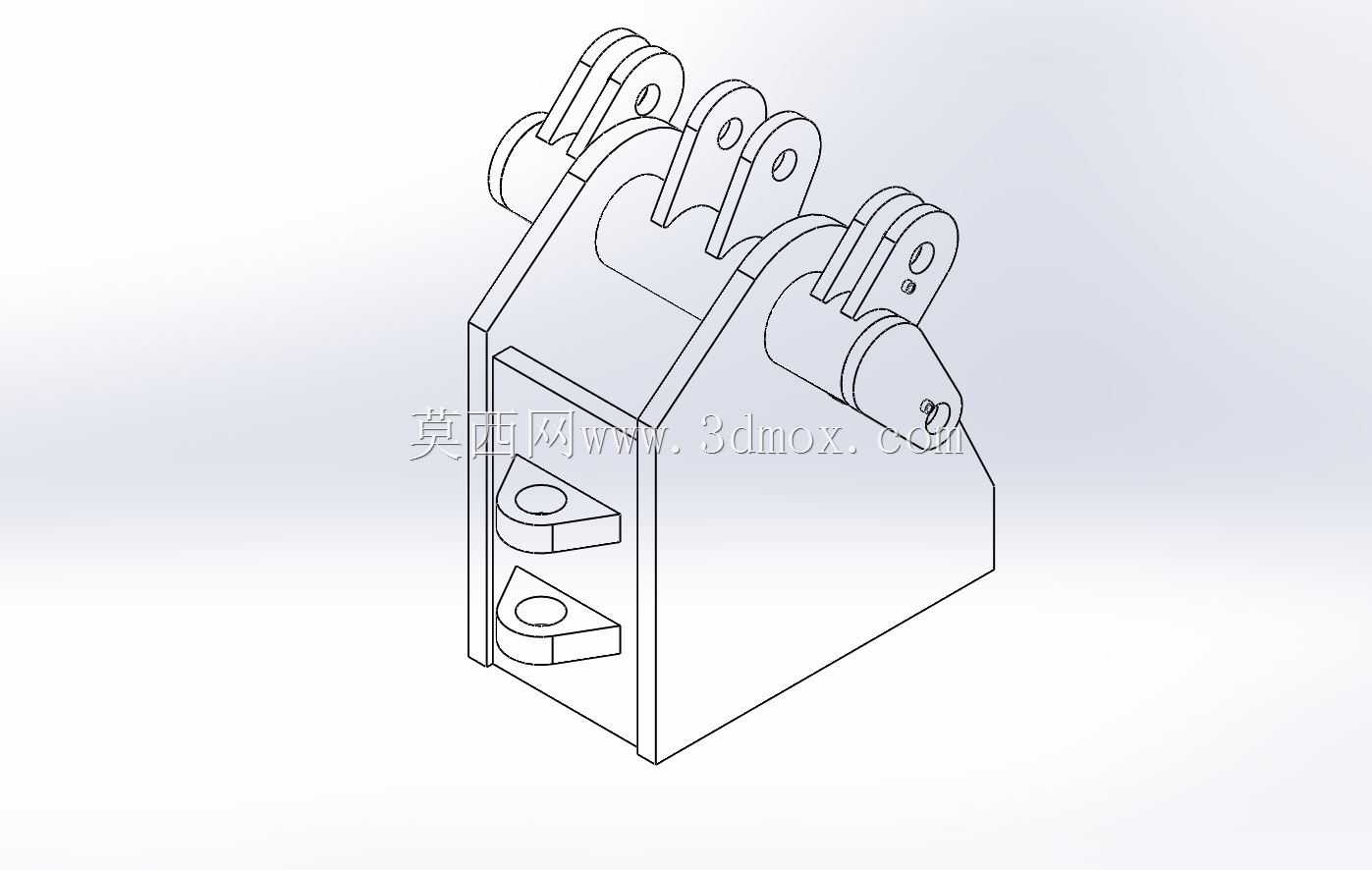

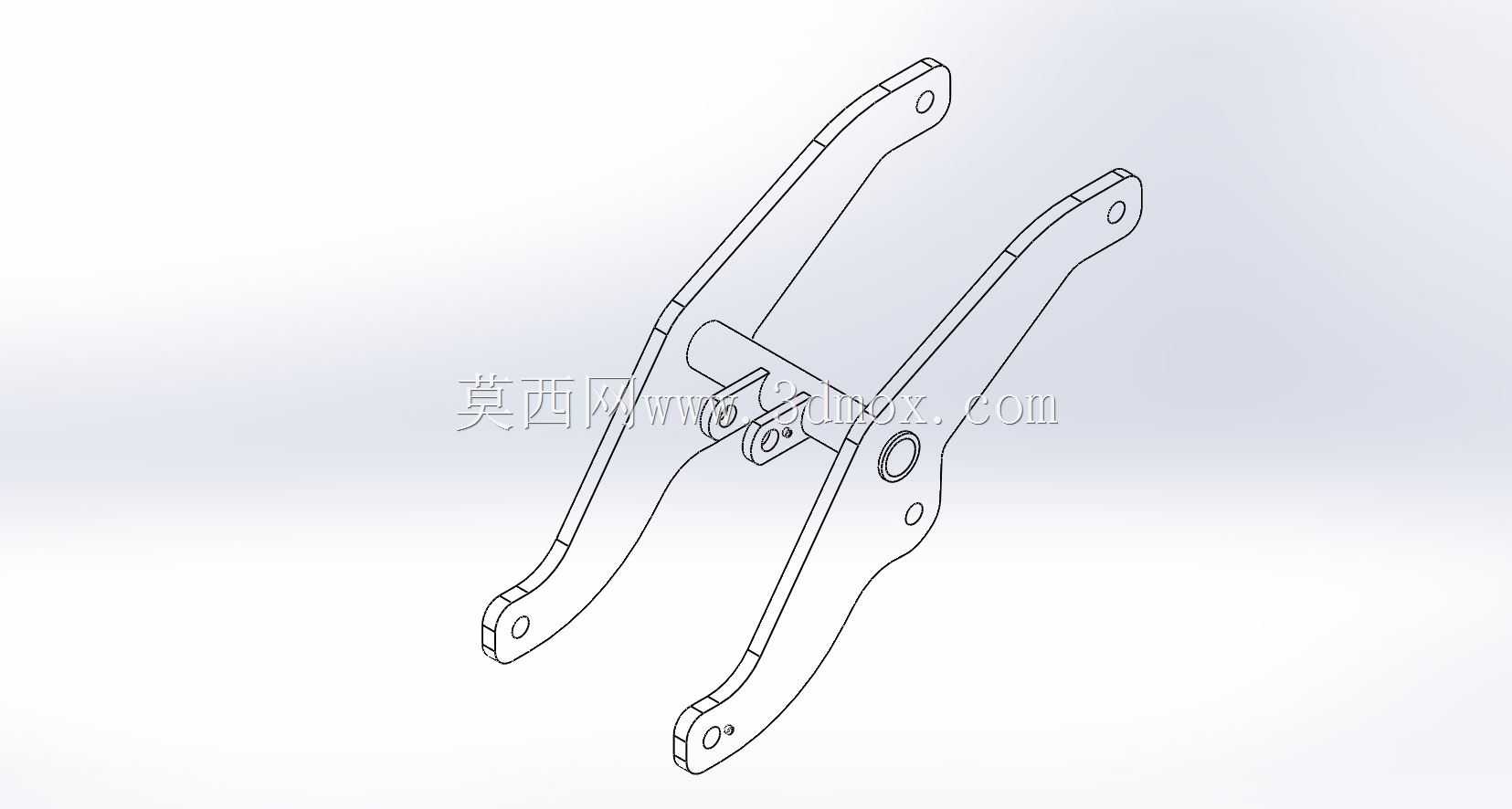

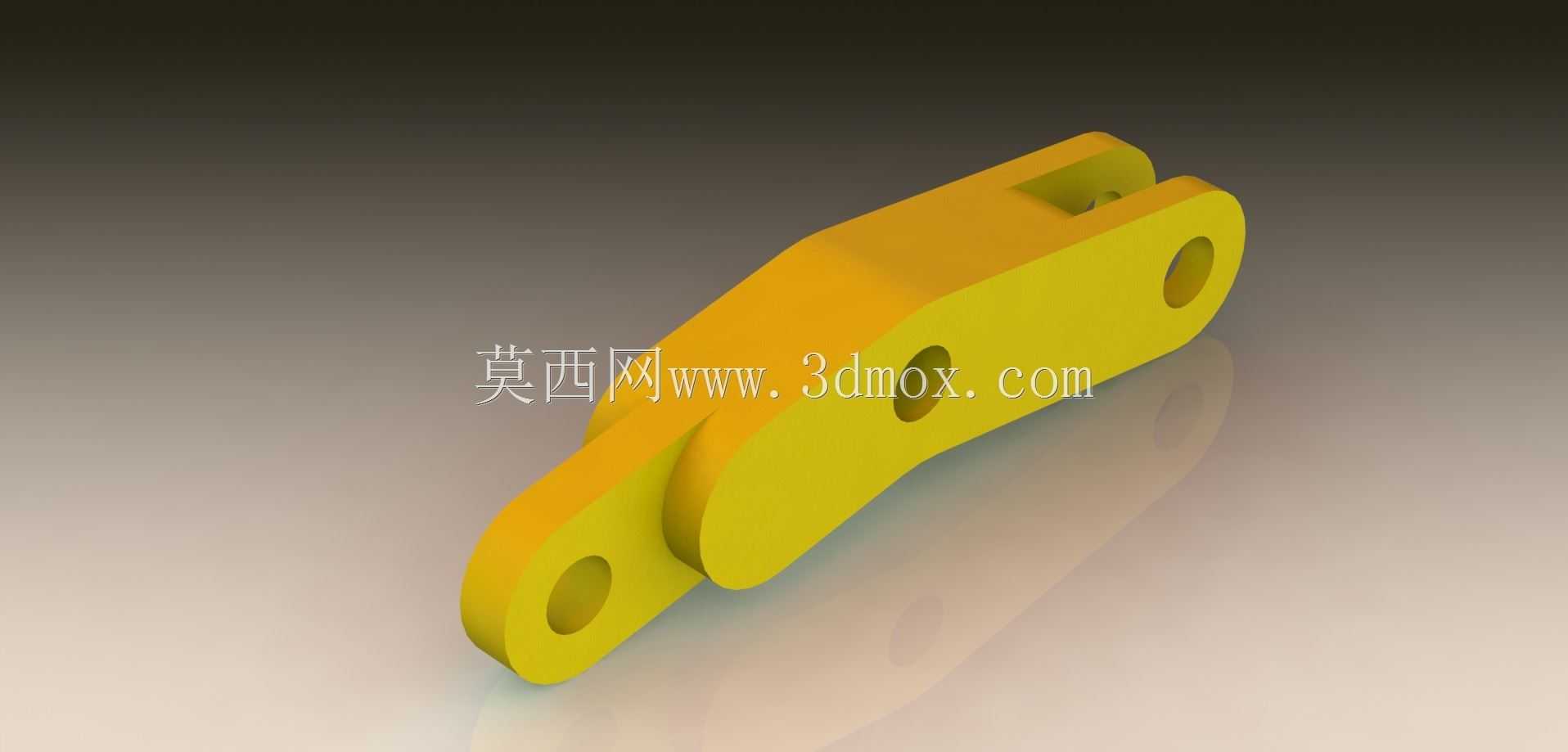

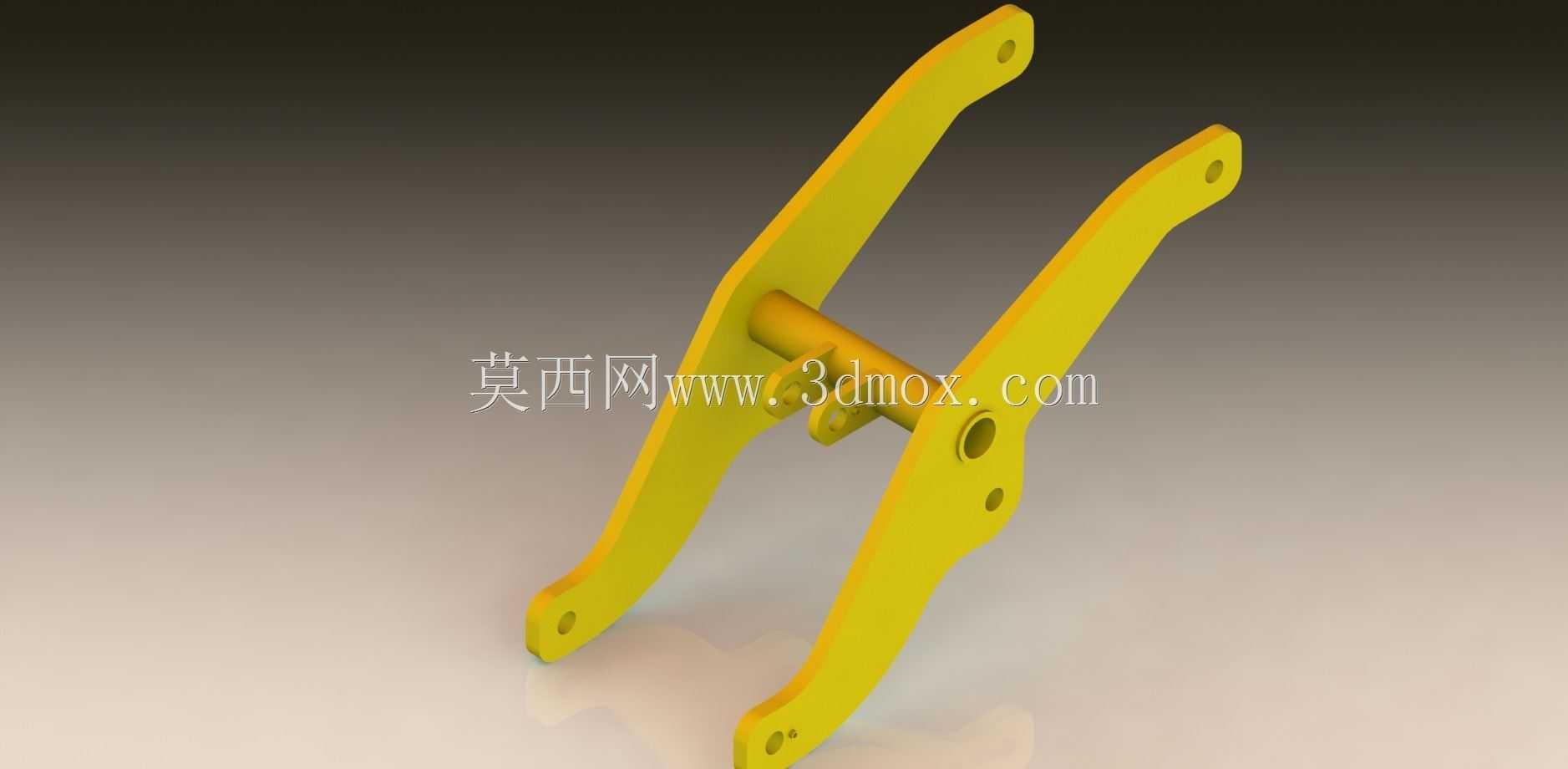

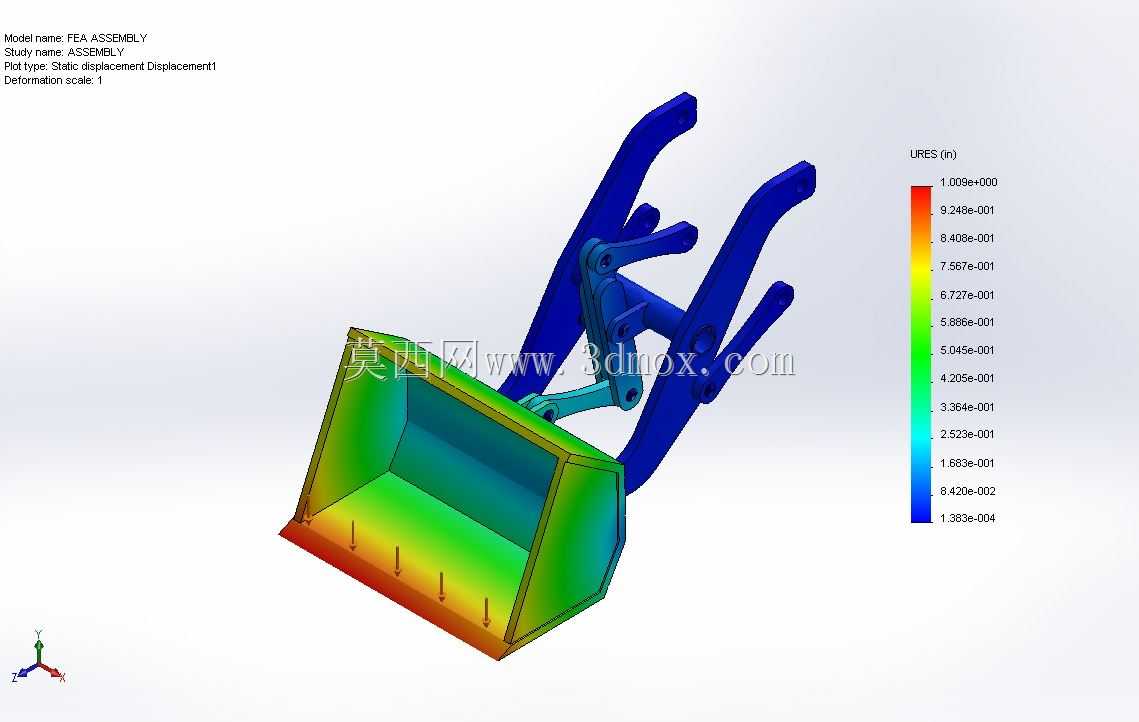

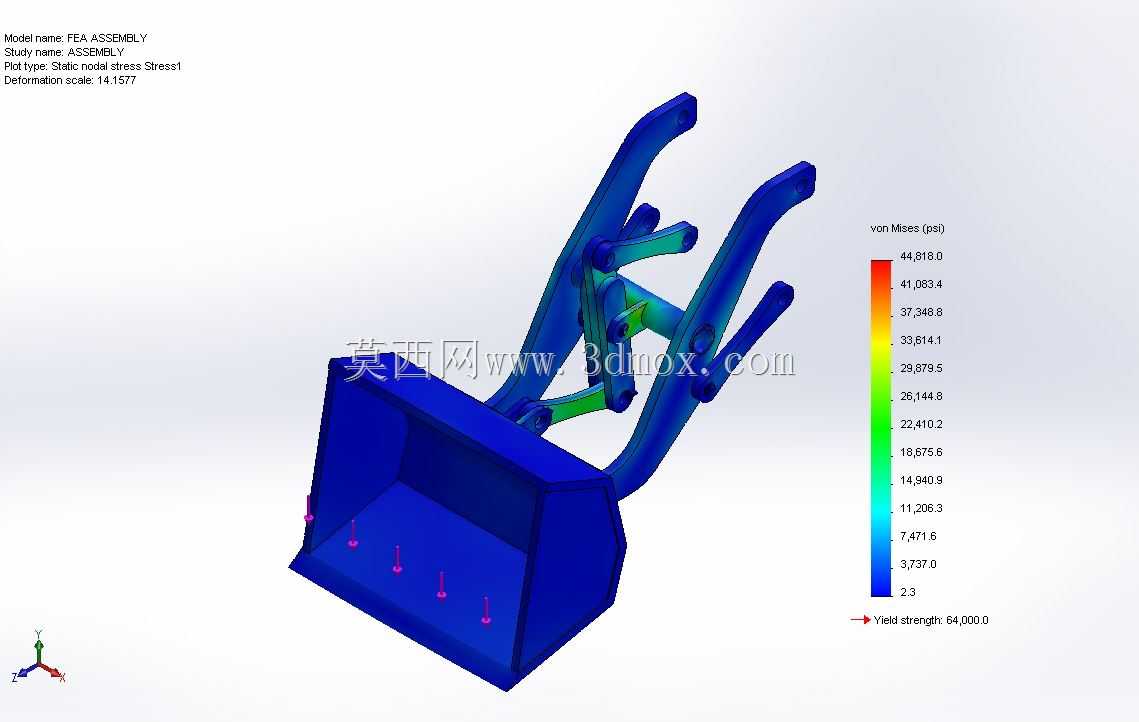

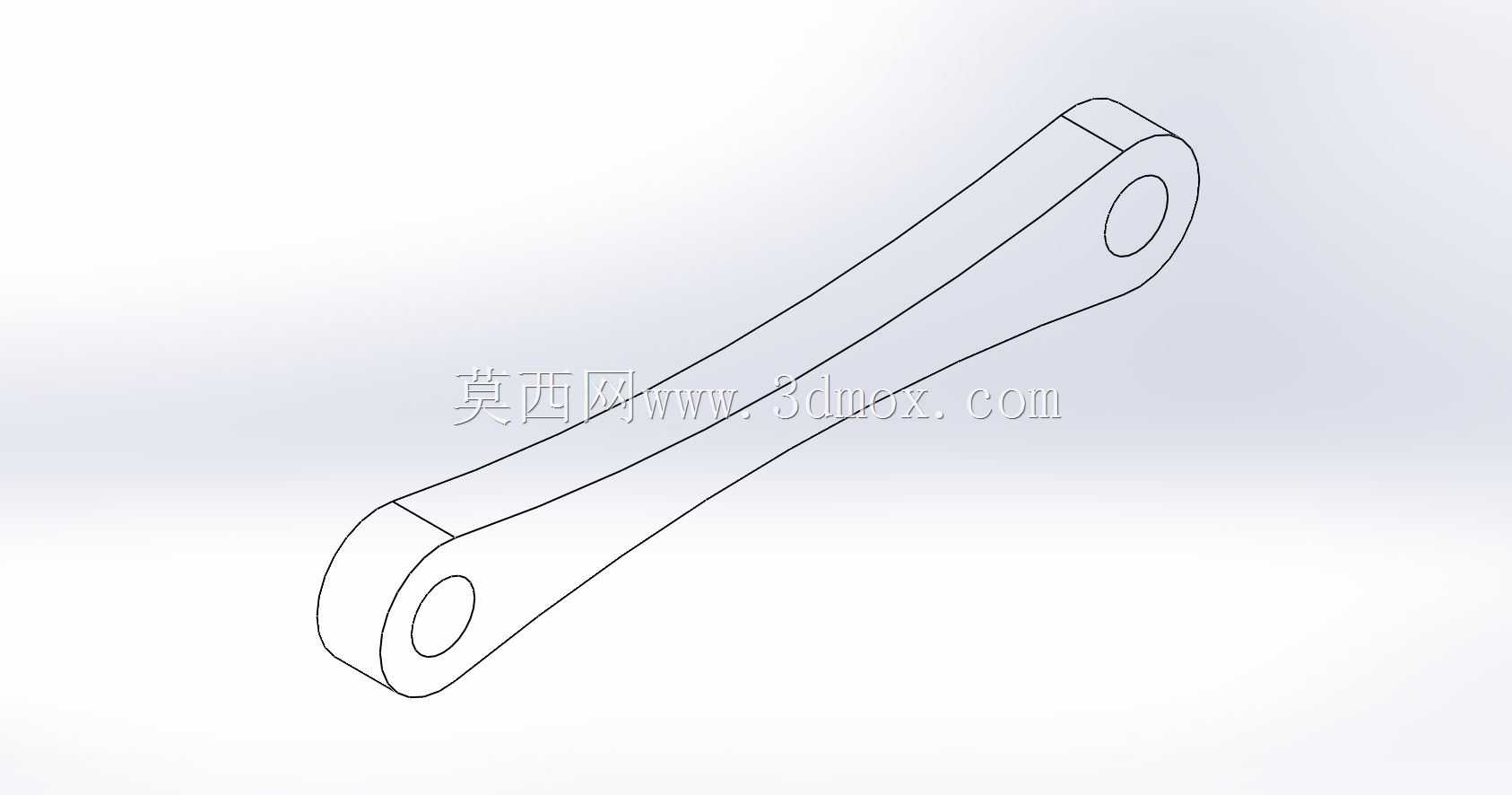

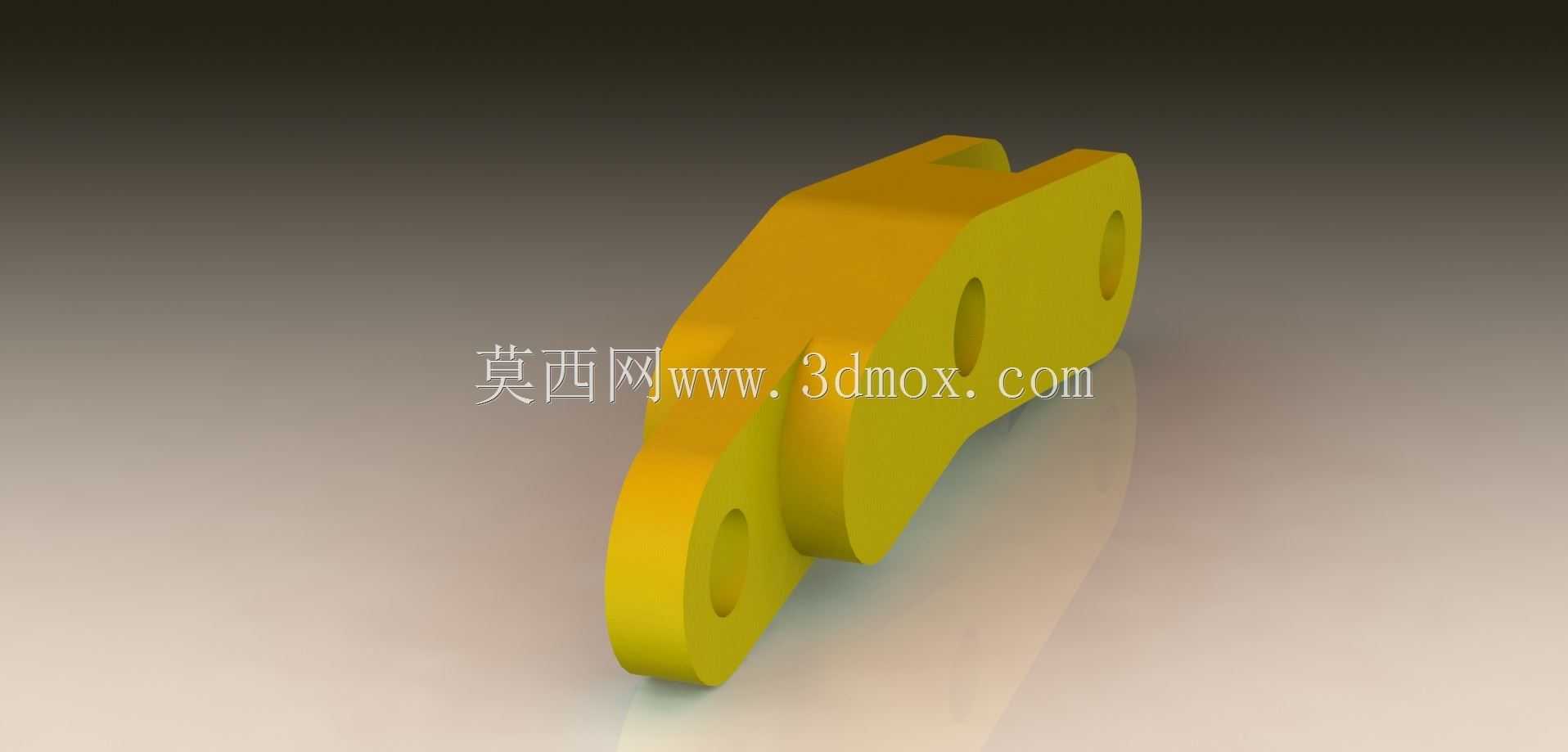

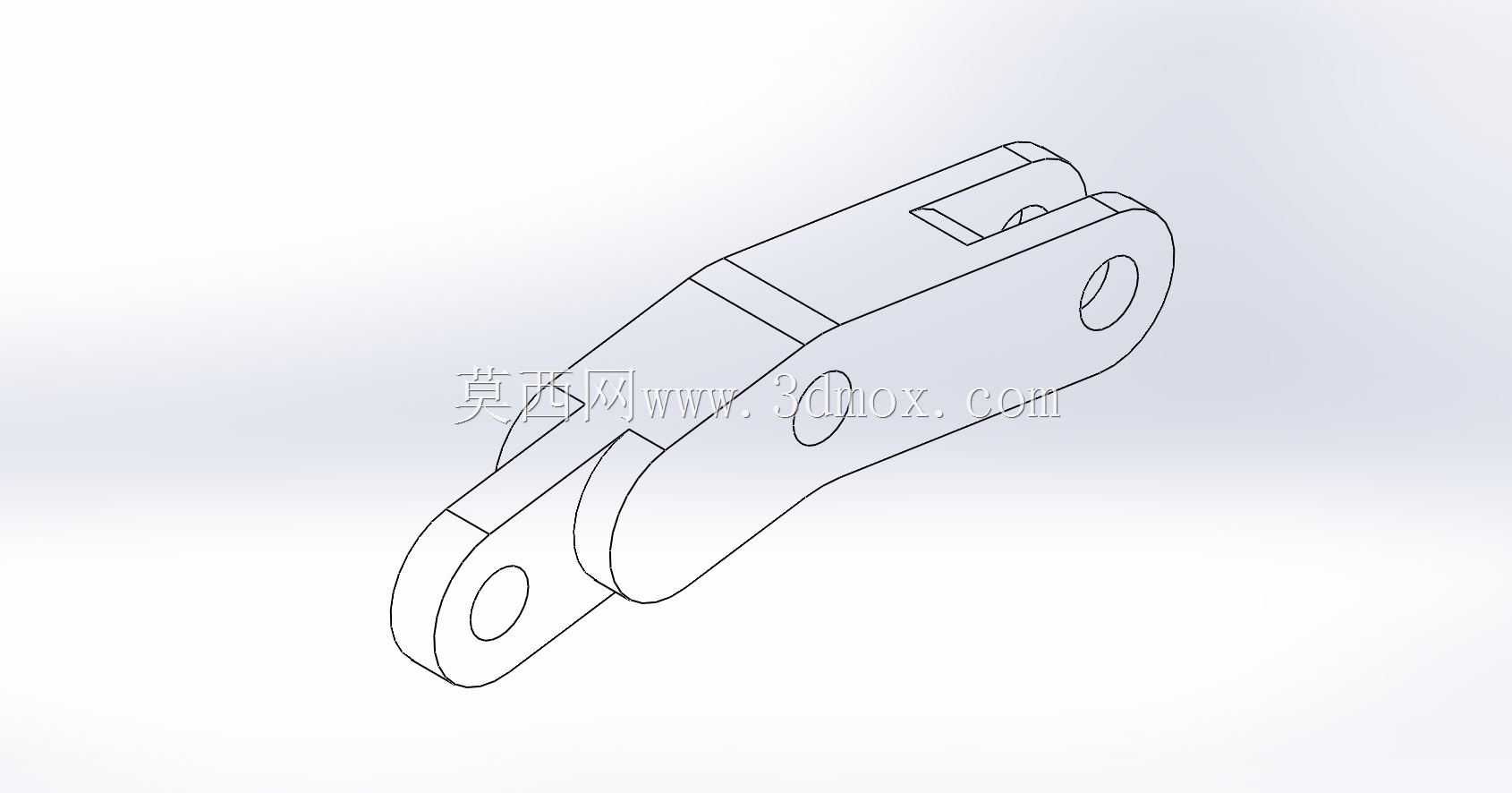

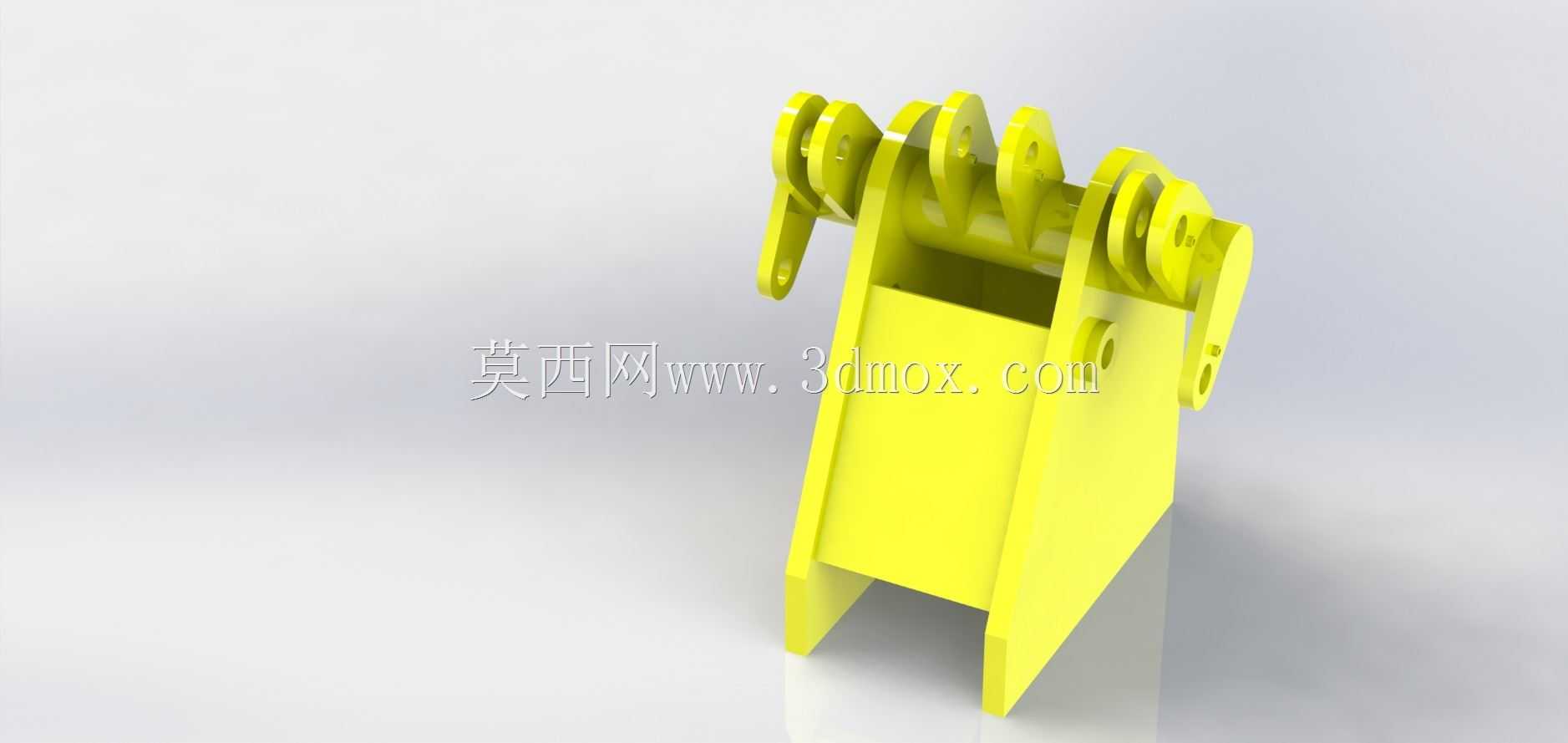

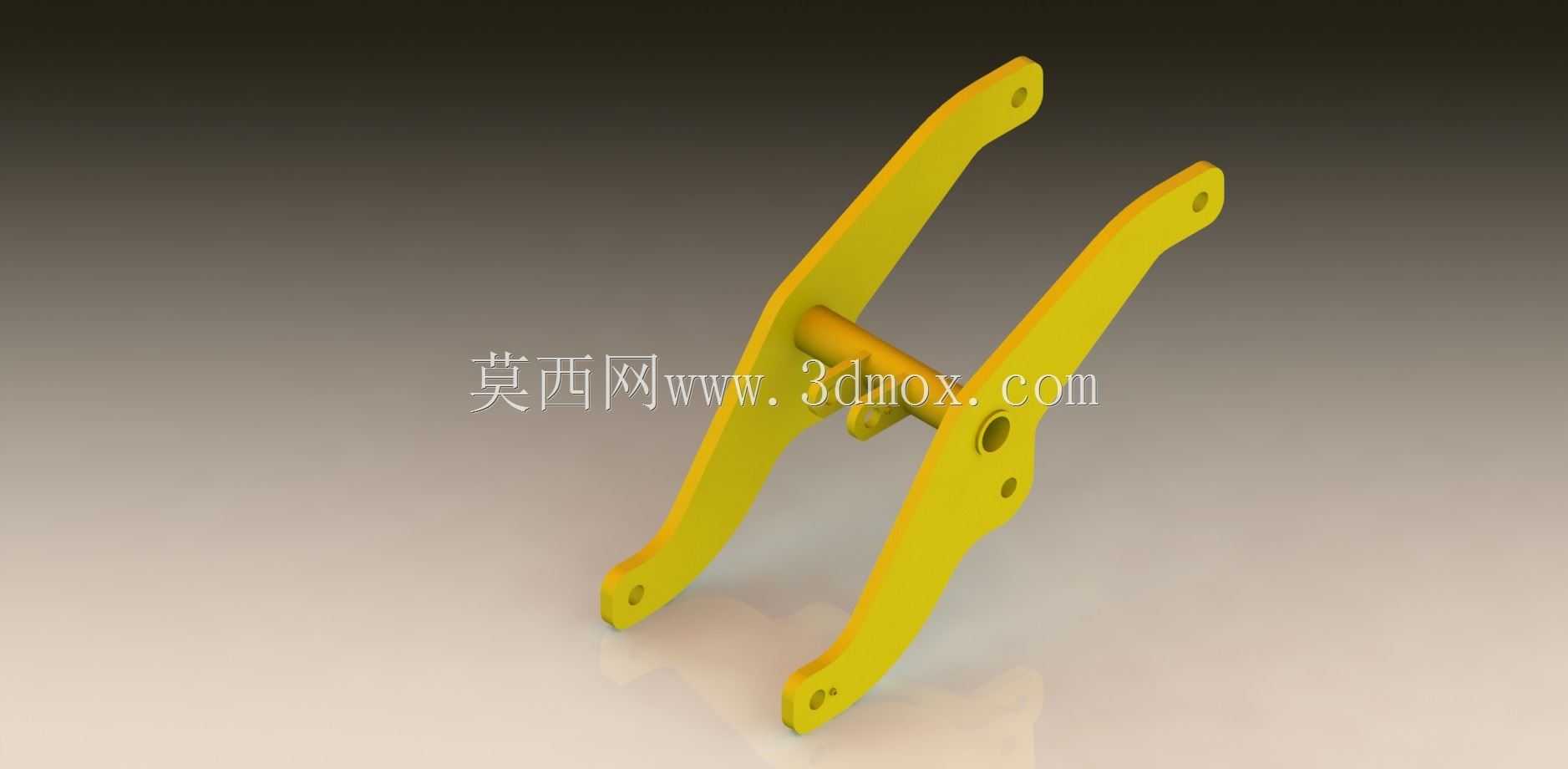

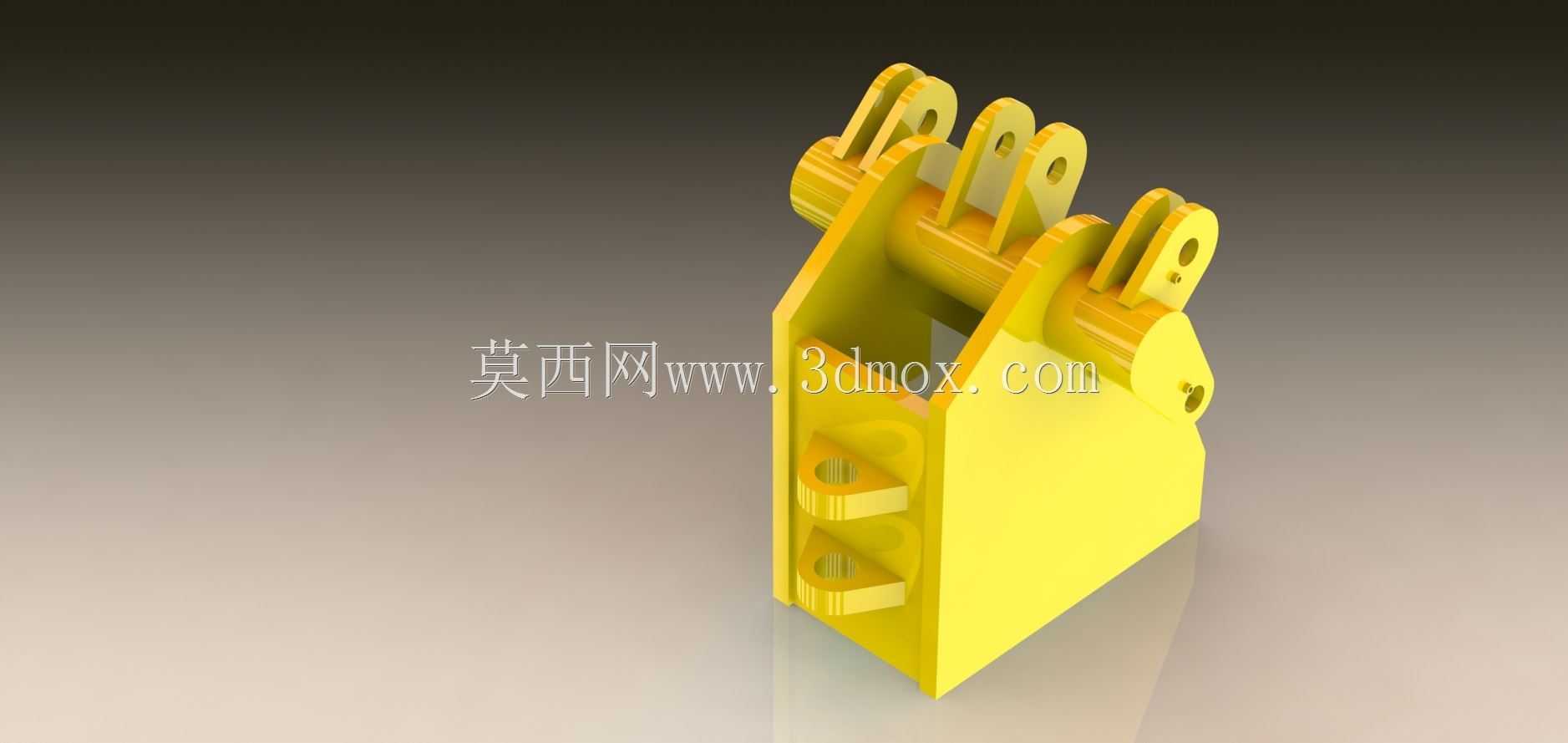

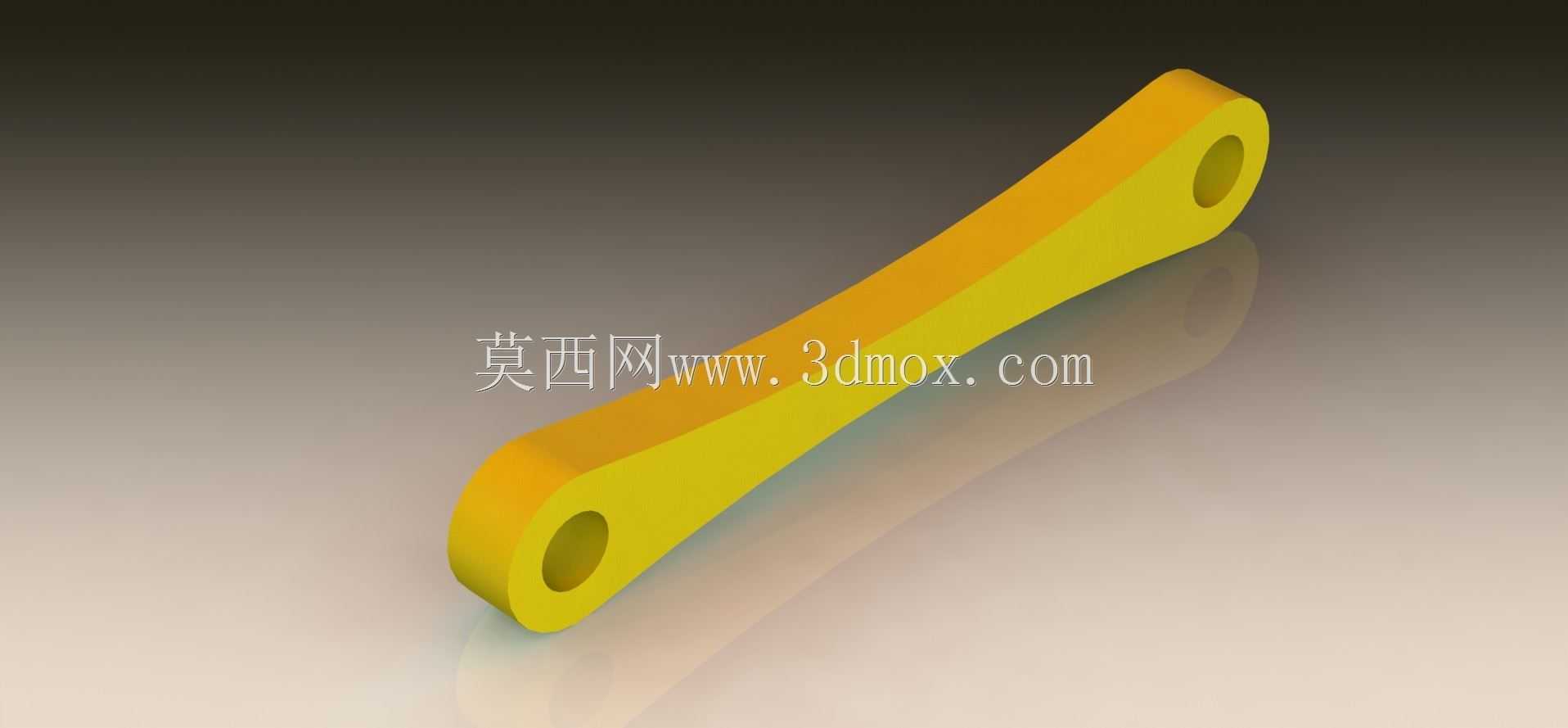

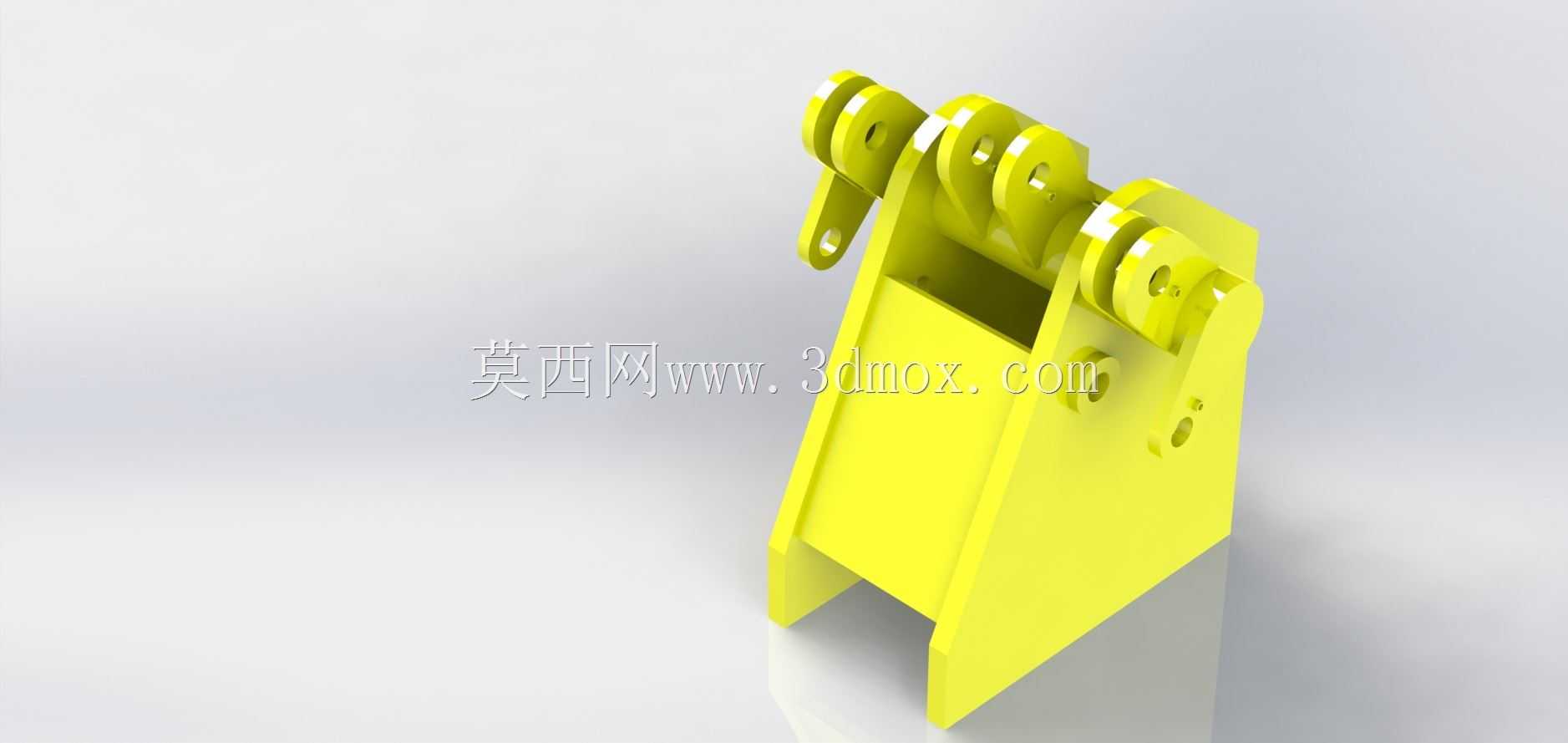

　　设计过程中首先明确了安装边界约束，动臂根部的铰接点位置与前车架的安装支座完全匹配，铰接销轴采用通用标准直径规格，无需对现有车架结构做改动即可直接适配安装。动臂主体采用双板梁焊接结构，两块主臂板之间通过横梁、铰点加强套焊接连接，所有焊缝均采用连续角焊缝，高应力区域额外增加贴板补强，从有限元静力学位移分析结果来看，最大位移变形出现在铲斗前端刃口位置，变形量控制在许用挠度范围内，不会影响正常作业精度，应力集中区域主要分布在各铰接点周边，应力值均低于板材的许用应力值，满足重载作业的强度要求。连杆机构的各杆件长度比例经过多轮迭代优化，在保证运动轨迹符合作业要求的前提下，尽可能缩短了连杆长度，减少了臂体前端的外伸重量，降低了动臂根部的弯曲载荷。

　　在实际安装适配时，需要注意各铰接点的配合间隙控制，销轴与轴套的间隙需控制在合理范围，既不能过紧导致转动卡滞，也不能间隙过大造成作业冲击。液压管路的布置沿动臂内侧走线，通过管卡固定在臂板上，全行程运动中管路不会与臂体、连杆发生摩擦干涉，管路弯曲半径满足液压软管的最小弯曲要求，避免长期弯折造成油管破损。铲斗与连杆、动臂的连接铰点采用自润滑轴套，可减少日常维护的注油频次，适应多粉尘的户外作业环境。这套结构的装载臂可适配多种属具更换，除了常规的土方铲斗，还可更换抓草叉、货叉、破碎锤等属具，通过调整连杆的限位位置即可适配不同属具的作业角度要求，拓展了整机的作业适用范围。

　　从制造工艺角度来看，所有臂板零件的下料均采用数控火焰切割，切割后对边缘进行打磨处理消除应力集中，焊接前通过工装夹具定位各铰点的位置精度，保证左右两个动臂板的铰点同轴度，焊接完成后进行整体去应力退火处理，消除焊接残余应力，避免后续使用过程中出现结构变形。铰接孔的加工采用一次装夹镗孔工艺，保证同一轴线上的孔位同轴度误差符合设计要求，轴套装配后采用过盈配合，防止作业过程中轴套转动磨损臂板。整体结构没有复杂的曲面成型零件，所有焊接工序均可通过普通焊接设备完成，适合批量生产制造，生产制造成本相比复杂曲面的臂体结构有明显降低，同时后期维护时的配件更换也更加便捷，易损的轴套、销轴均为通用标准件，可快速采购更换，减少设备停机时间。
