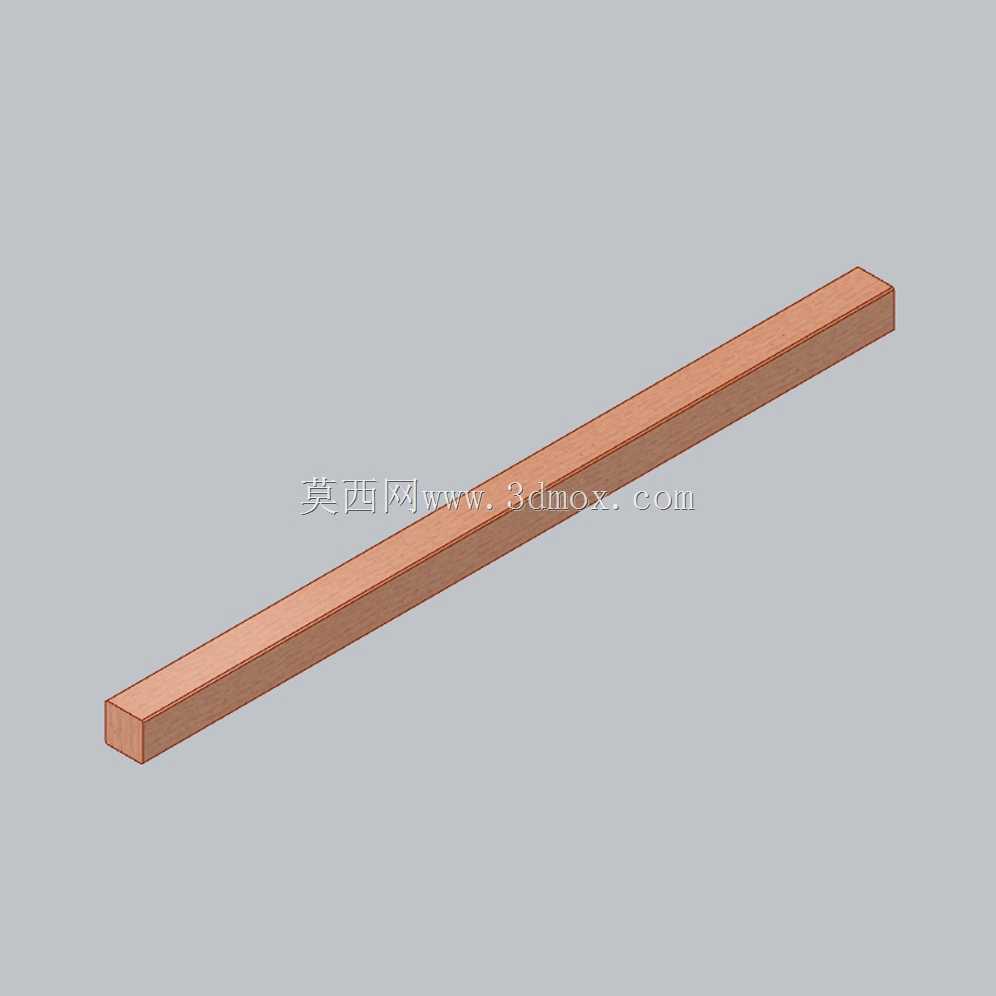

不同规格参数化矩形实木承重梁构件

　　在木结构建筑搭建、工装夹具木质衬垫制作、仓储货架木质承重层板配套、教学实训结构演示场景中，矩形截面的实木长条构件是应用频次极高的基础结构件，这类构件常被用作横向承重传力的梁体，承担上部静载与动载的传导作用，将受力均匀分散到两侧的支撑立柱或架体上。本次设计的参数化木梁构件采用Inventor iPart参数化建模逻辑搭建，可通过调整参数快速生成不同截面尺寸、不同长度的木梁实例，适配不同场景下的承重需求与安装空间限制。从实际工程应用角度看，这类矩形木梁的截面高宽比通常根据承重载荷等级调整，当用于大跨度屋面承重时，会适当增大截面高度以提升抗弯截面模量，降低梁体在满载下的绕度变形量；当用于设备机架内部的辅助支撑衬梁时，

　　会根据机架内部的安装空腔尺寸调整截面宽度，保证梁体与周边金属型材的贴合面足够平整，避免安装后出现局部应力集中导致的木质开裂问题。建模过程中首先确定基准坐标系，以梁体的长度方向为X轴，截面宽度方向为Y轴，截面高度方向为Z轴，将梁体的一端端面设置在YZ基准平面上，方便后续装配时与支撑件的定位面快速对齐。参数设置环节将梁体总长度、截面宽度、截面高度设置为可驱动的用户参数，同时预留了端部倒角、安装沉孔的参数开关，可根据实际安装需求快速切换是否在梁体端部加工装配倒角、是否在梁体指定位置加工用于螺栓固定的沉头孔，无需重新绘制草图即可完成不同规格梁体的模型生成。外形尺寸方面，参数化覆盖的长度范围适配从短距离设备衬梁到长跨度建筑次梁的常用尺寸区间，

　　截面尺寸覆盖常规工程用实木锯材的通用规格，安装边界上梁体的两端支撑搭接长度可根据支撑件的宽度调整参数，保证搭接长度满足承重要求的同时不会超出支撑件的边缘，避免出现悬空段带来的安全隐患。从功能特性上看，矩形截面的实木梁相较于异形截面梁加工难度更低，现场裁切、打孔的施工门槛低，不需要复杂的成型设备即可完成现场适配修改，同时实木材质的减震性能优异，在有震动传导的设备支撑场景中，可有效吸收部分震动能量，降低震动对上部精密设备的影响。设计过程中充分考虑了木质材料的各向异性特点，模型的长度方向与木材顺纹方向保持一致，保证梁体的承重能力符合木材顺纹抗压、抗弯强度高的材料特性，避免因建模方向错误导致后续力学仿真结果与实际受力情况出现偏差。

　　在装配适配性上，该参数化模型可直接导入木结构装配体、工装设计装配体中，通过参数调整快速匹配对应位置的安装空间，不需要重复进行相似构件的建模工作，大幅提升结构设计阶段的建模效率。针对不同使用场景的细节处理，当用于仓储货架层板支撑梁时，可通过参数调出梁体上表面的定位凸台，与层板底部的定位凹槽配合，避免层板在放置货物时出现滑移；当用于建筑模板的背楞支撑时，可调整参数生成对应截面的方木模型，直接用于模板支撑体系的排布仿真，验证背楞间距是否满足混凝土浇筑时的侧压力承重要求。
