多规格参数化长条木板构件设计

　　在木工加工、工装夹具搭建、仓储货架辅件配置、轻型设备支撑结构设计等场景中，长条木板是出现频率极高的基础构件，这类构件看似结构简单，却直接影响整套结构的平整度、承载能力与装配适配性。做这类构件的参数化设计时，首先要跳出“一块平板随便拉伸就行”的误区，要先梳理实际使用中的边界条件：比如作为轻型物料架层板使用时，要考虑两端支撑的跨距，对应调整板材厚度，避免长期承重出现中部下挠；作为设备木质垫板使用时，要匹配设备底座的安装孔位间距，预留足够的边缘余量，防止锁紧时板材边缘开裂；作为工装定位的靠板使用时，要保证长条的直线度公差，两个大面的平行度控制在合理范围，避免定位基准出现偏差。

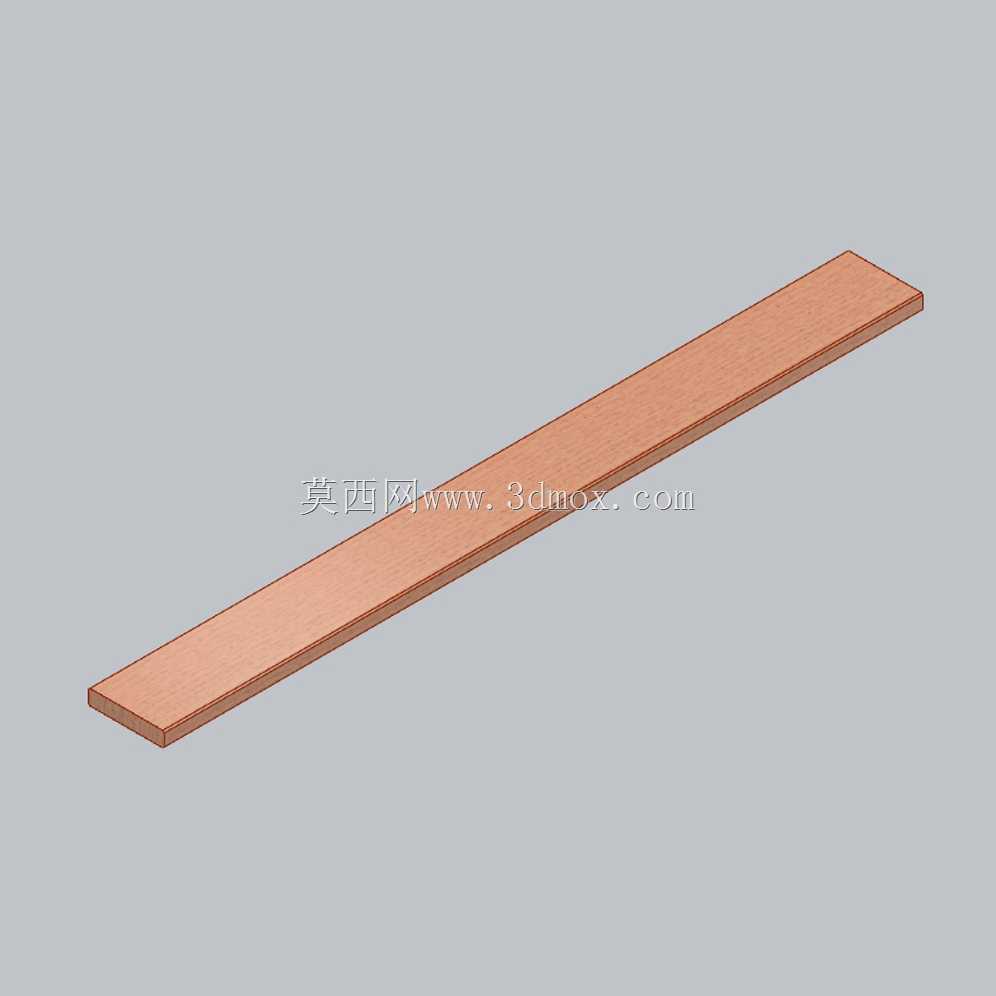

　　这次的参数化木板设计，采用iPart的参数驱动逻辑，把板材的长度、宽度、厚度三个核心尺寸设为可变量，同时把边缘倒角大小、表面纹理方向作为可选配置项，适配不同场景的调用需求。从外形尺寸的覆盖范围来看，长度维度覆盖了从短尺寸垫板到长尺寸跨距层板的常用区间，宽度匹配常规工装辅件、货架层板的通用规格，厚度则根据不同承载等级做了梯度设置，调用时只需要切换参数行就能生成对应规格的模型，不用每次重新绘制草图拉伸，能大幅提升装配设计的效率。

　　设计过程中特意做了几个细节处理：一是板材的四个棱边都做了微小的圆角处理，不是尖锐直角，这对应实际生产中的倒棱工序，避免搬运装配时划伤操作人员，也能减少板材边角受碰撞掉渣的问题；二是模型的纹理方向和实际木材的纤维受力方向保持一致，做有限元受力分析的时候，能更准确模拟木材顺纹和横纹方向的力学性能差异，不会出现受力计算偏差；三是预留了安装孔位的参数化接口，如果需要在木板上装配螺丝、卡扣等连接件，只需要激活孔位参数，输入孔位距边距离、孔径大小就能快速生成，不用额外在装配体里做切除特征。

　　从安装边界来看，这类木板作为支撑构件使用时，两端的支撑搭接长度有明确的设计阈值，不能小于板材厚度的三倍，否则容易出现端部剪切破坏；如果是作为设备减震垫板使用，要保证板材的平面度误差不超过每米0.2毫米，避免设备安装后出现水平度偏差；如果是在潮湿环境下使用，模型里预留了表面防腐处理的厚度余量，不会因为后期做涂层处理导致装配尺寸超差。很多新手做这类基础板材模型的时候，往往只画一个固定尺寸的长方体，忽略了实际使用中的各种工况适配，等到装配的时候才发现尺寸不对、特征缺失，反复修改反而浪费时间。参数化的设计思路就是把实际生产中的工艺要求、装配要求、工况要求都嵌入到模型参数里，不管是做木工机械的进料靠板，还是仓储设备的层板，或是实验室工作台的台面垫板，都能快速调出匹配的规格，不用重复建模。另外在模型的几何精度上，特意控制了曲面的公差，和常用的机械设计软件装配时不会出现配合面错位的问题，导入装配环境后可以直接添加配合约束，不需要再做几何修复。做这类基础构件的三维设计，核心不是把形状画出来，而是要把构件在实际使用中所有可能遇到的适配场景都考虑到，让模型能直接对接生产、对接装配，而不是一个只有外形的空壳。
