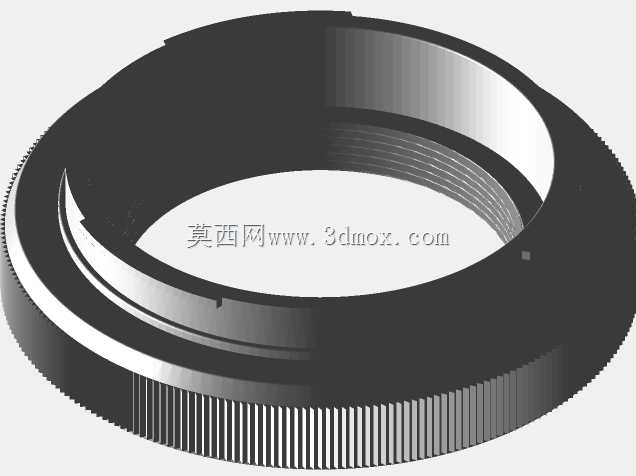

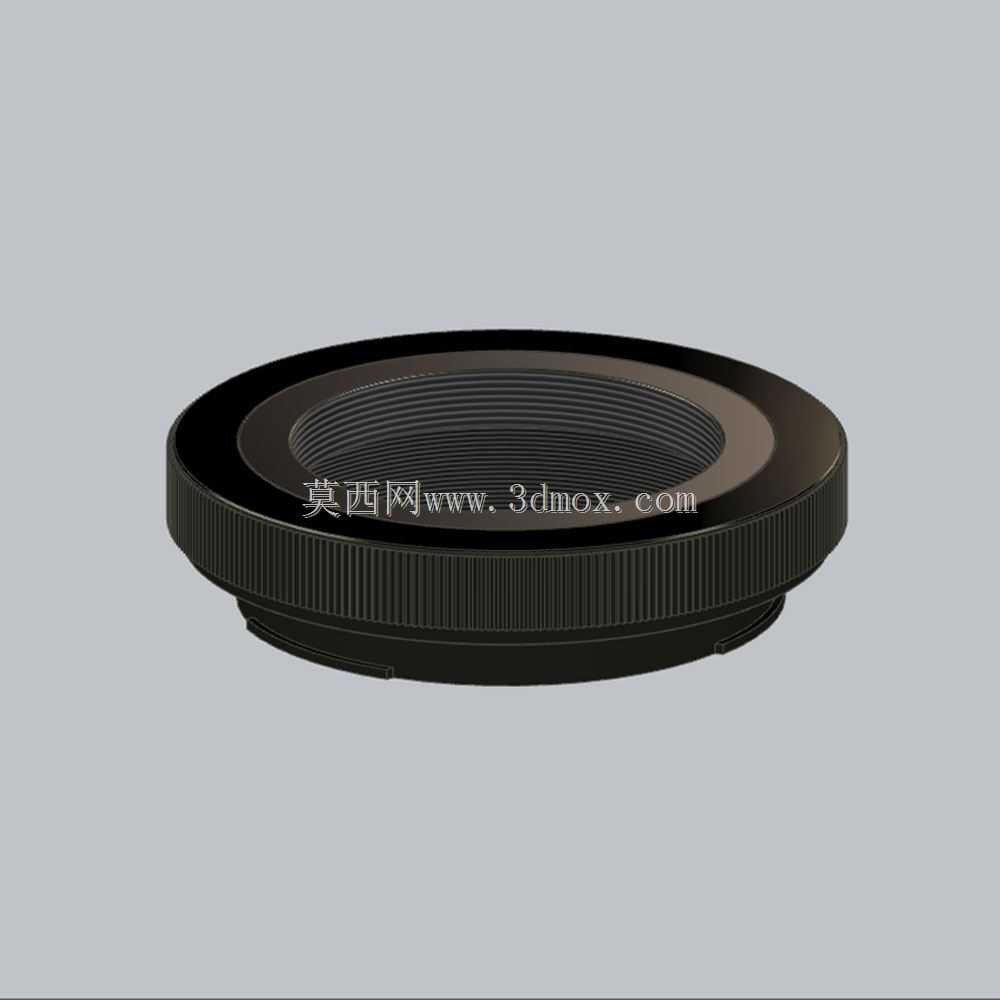

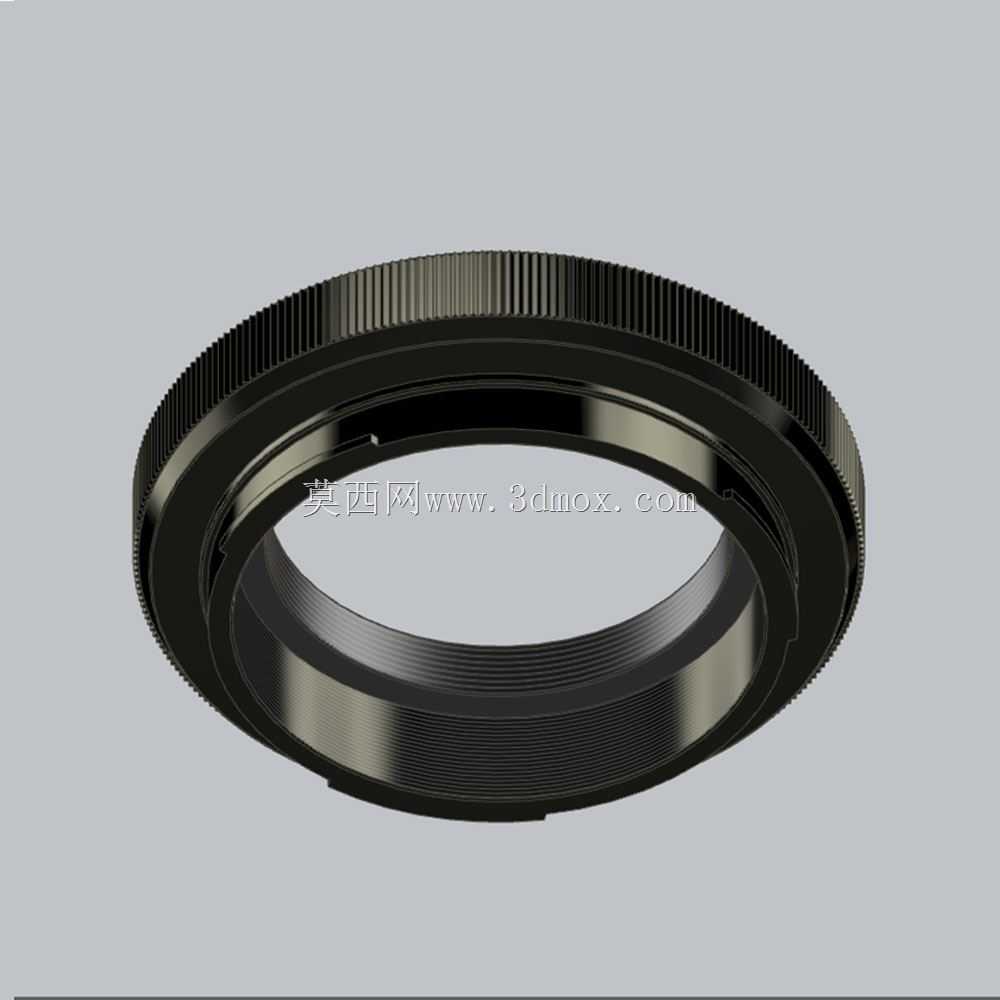

35毫米佳能EOS相机专用T形转接环结构设计

　　在摄影器材配套的机械结构件领域，镜头与机身的转接适配是跨系统镜头使用的核心环节，这款适配35毫米规格佳能EOS卡口的T形接环，正是为解决T型接口镜头与佳能EOS系列单反、微单机身的物理连接与光轴对准问题设计的机械适配部件。从实际使用场景来看，这类接环广泛应用于天文摄影、老镜头复用、特种光学镜头接驳等场景，不少天文爱好者使用的T口望远镜、折返镜头，以及早年生产的T口定焦镜头，都需要通过这类转接环才能安装到佳能EOS卡口机身上，实现成像功能，接环的精度直接影响到画面的锐度、对焦准确性以及卡口连接的可靠性。

　　从功能特性上看，这款接环首先要保证卡口端的配合精度，机身侧的卡口结构完全匹配佳能EOS卡口的卡爪角度、定位销位置以及法兰距基准面，安装后卡爪与机身卡口的啮合间隙控制在0.02毫米以内，避免出现旷量导致镜头晃动，同时保证法兰距的精度控制在±0.01毫米，确保无限远对焦能够准确合焦，不会出现无限远无法合焦或者近距离对焦行程不足的问题。接环内侧设计有标准的T型内螺纹，螺距为0.75毫米，螺纹的同轴度相对于卡口基准面的跳动不超过0.015毫米，保证安装T口镜头后，镜头的光轴与机身感光元件中心完全重合，避免出现画面一侧清晰一侧模糊的偏心问题。接环的外圈设计有滚花纹理，滚花的齿距为1毫米，深度0.3毫米，方便用户在安装拆卸时手持施力，即使在低温环境戴薄手套操作也能获得足够的摩擦力，不会出现打滑的情况。

　　从设计思路层面，这款接环在建模阶段首先确定了两个核心基准面，一个是与机身贴合的卡口安装基准面，另一个是与T口镜头贴合的螺纹端面基准面，两个面的平行度公差设定为0.01毫米，所有结构都围绕这两个基准面展开。卡口侧的三个卡爪采用等角度120度分布设计，每个卡爪的导入角做了15度的倒角处理，方便用户安装时快速对位，不需要反复调整角度就能顺利卡入机身卡口，卡爪的受力面做了加厚处理，厚度达到2.5毫米，能够承载重量达到2千克的重型T口镜头，不会因为镜头过重导致卡爪变形或者镜头脱落。接环的内壁做了哑光发黑处理，并且设计了一圈消光齿结构，能够有效减少镜头后部到感光元件之间的杂光反射，避免画面出现眩光、鬼影等问题，提升成像的对比度。考虑到使用过程中可能出现的拆装磨损，接环的卡口接触面和螺纹表面都做了硬质阳极氧化处理，表面硬度达到HV300以上，反复拆装上千次也不会出现明显的磨损旷量，保证长期使用的精度稳定性。

　　在外形尺寸与安装边界方面，这款接环的最大外径为58毫米，整体厚度为8.2毫米，安装到机身后突出机身卡口的长度刚好匹配T口镜头的安装余量，不会出现接环过厚导致镜头无法拧到位，或者过薄导致镜头安装后存在间隙的问题。接环的内通光孔径达到42毫米，能够覆盖全画幅35毫米规格感光元件的成像圈，不会出现画面边缘暗角的问题，即使搭配大光圈T口镜头使用，也不会遮挡成像光路。接环的整体重量控制在18克，采用铝合金材质加工，在保证结构强度的同时尽可能降低重量，不会给机身卡口带来额外的承重负担，长时间挂载使用也不会导致卡口变形。安装时只需要将接环的红点标记对准机身上的卡口定位标记，顺时针旋转约60度听到咔嗒声就完成了接环与机身的固定，之后再将T口镜头对准接环的内螺纹顺时针拧入，直到镜头端面与接环端面完全贴合就完成了整个安装过程，不需要额外的工具，徒手就能完成全部操作，拆卸过程反向操作即可，使用门槛极低。在实际工程验证阶段，这款接环经过了1000次拆装循环测试、-20℃到60℃的温度环境测试、2千克负载的悬挂测试，各项精度指标都能保持在设计公差范围内，能够满足不同使用环境下的可靠连接需求。
