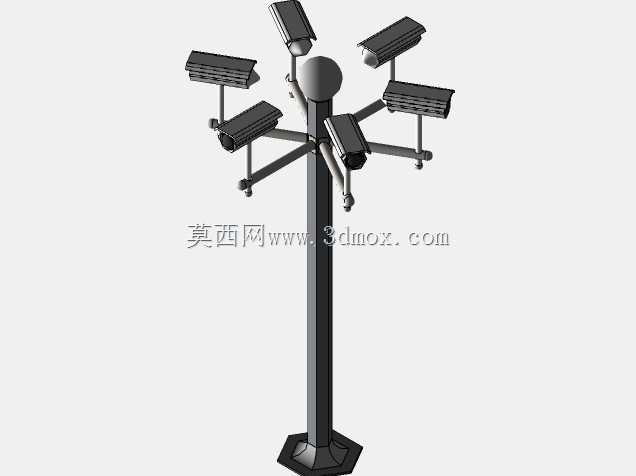

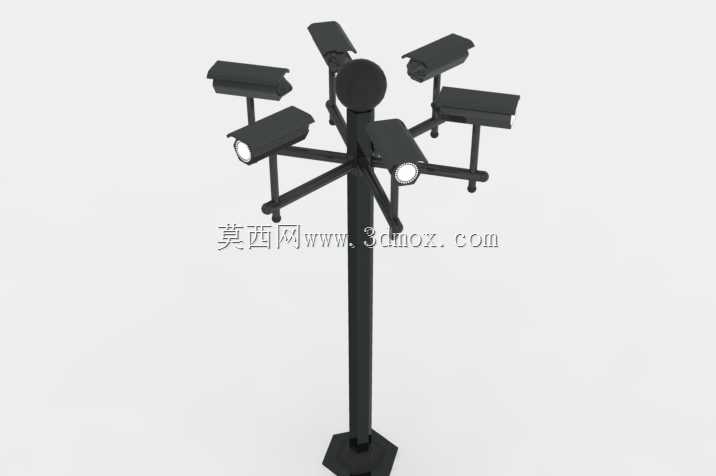

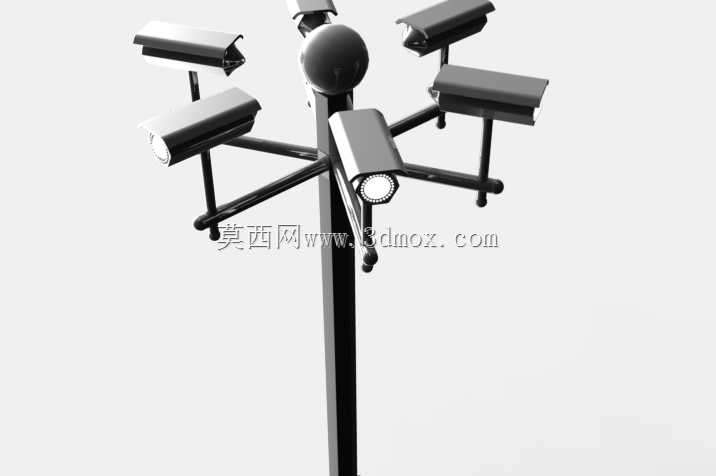

多机位监控摄像杆结构三维设计

　　做户外安防点位布设的时候，多机位监控杆的结构合理性直接决定后期运维成本与监控覆盖效果，这套三维结构完全围绕实际工程落地的需求搭建，没有冗余的装饰性设计，所有结构件都对应实际安装场景的受力与装配要求。从应用场景来看，这类多探头监控杆主要部署在城市路口、园区周界、厂区开阔区域、大型停车场这类需要无死角覆盖的点位，相比单摄像头立杆，单根杆体搭载多台摄像设备可以大幅减少立杆布设数量，降低土建基础施工成本，同时避免多杆林立造成的视觉杂乱，也能减少管线铺设的工程量。

　　设备的实际用途很明确，就是在同一安装点位同时搭载多台不同朝向的摄像设备，部分机位可搭配广角镜头实现大范围区域覆盖，部分机位搭配长焦镜头实现重点点位的细节抓拍，杆顶预留的球机安装位可以搭载云台摄像机，实现全角度巡航监控，不同机位的设备各司其职，覆盖不同距离、不同角度的监控范围，避免单摄像头存在的视野盲区。

　　从功能特性上看，这套结构首先考虑了户外长期使用的稳定性，主杆采用等径圆管结构，相比多边形杆体风阻更小，在沿海多风区域或者高杆布设场景下，能有效降低风载荷对杆体的倾覆力矩，所有横臂与主杆的连接位置都做了加强筋补强，避免长期风振造成连接位置焊缝开裂。每个摄像头的安装支架都预留了角度调节余量，水平方向可360度旋转调整朝向，俯仰方向可在正负45度范围内调整角度，安装完成后可以通过锁紧螺栓固定角度，不会因为长期户外使用出现角度偏移。横臂的长度经过匹配设计，相邻机位的摄像头不会出现视野遮挡，每个探头的监控范围都能独立覆盖对应区域，不会出现画面重叠浪费或者盲区遗漏的问题。

　　设计思路上完全遵循工程安装的逻辑，首先确定主杆的安装基础尺寸，底部法兰盘的孔位匹配常规土建预埋件的安装间距，不需要额外定制基础件，施工时直接与预埋螺栓对接即可。主杆内部预留了穿线空腔，所有摄像头的供电线、信号线都可以从杆体内部走线，避免线缆外露造成的老化、人为破坏问题，杆体对应每个横臂的位置都预留了穿线孔，线缆可以直接从杆内引入横臂，最终接入摄像头的接线端，全程没有明线外露。横臂与主杆的连接采用法兰对接加螺栓锁紧的结构，运输过程中可以将横臂拆分，降低运输体积，现场安装时不需要复杂的焊接作业，只需要通过螺栓紧固即可完成装配，大幅降低现场施工的难度与工期。

　　外形尺寸与安装边界方面，主杆的有效安装高度匹配常规户外监控的布设要求，既不会因为高度过低导致监控范围被周边障碍物遮挡，也不会因为高度过高造成设备维护难度上升，常规运维人员借助普通登高梯就可以完成摄像头的调试与更换。横臂的伸出长度经过受力核算，搭载对应重量的枪式摄像机时，横臂端部的下挠量控制在允许范围内，不会因为长期负载出现横臂变形下垂，影响监控角度。每个摄像头安装位的预留空间足够容纳常规尺寸的枪机设备，同时预留了补光灯、防雨罩的安装位置，不需要额外加装扩展支架。杆体底部预留了检修口位置，接线端子、电源适配器都可以放置在检修口内，后期运维时不需要拆解杆体就可以完成线路检修与设备更换。

　　实际建模过程中，所有连接位置的螺栓孔位、配合公差都按照实际机加工与装配要求设置，没有出现干涉问题，横臂与主杆的连接位置做了圆弧过渡处理，避免应力集中，提升结构的抗疲劳强度。考虑到户外使用的防腐需求，结构设计时所有外露件都预留了表面处理的厚度余量，后期做热镀锌或者喷塑处理时不会出现装配尺寸超差的问题。每个摄像头的安装座都做了通用化设计，兼容市面上主流品牌的枪式摄像机安装孔距，不需要针对特定品牌设备做定制修改，设备选型的自由度更高。
