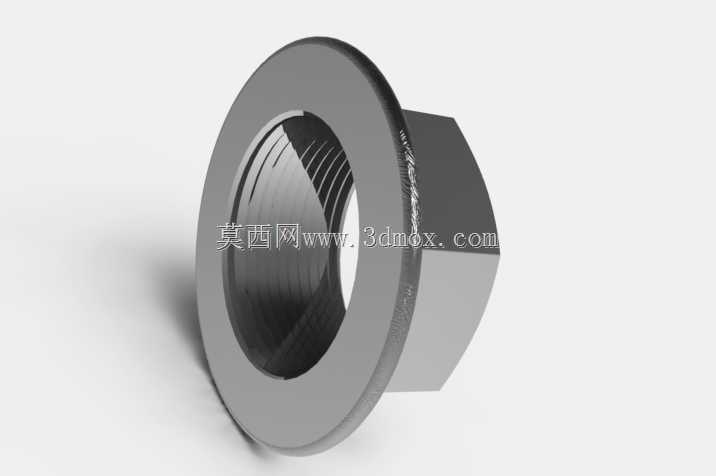

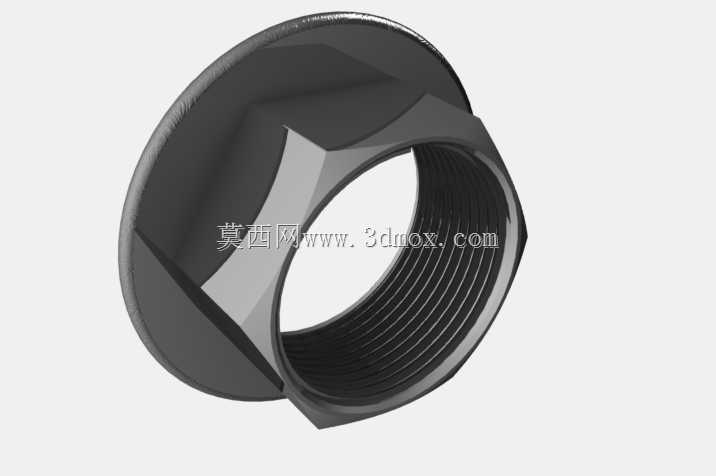

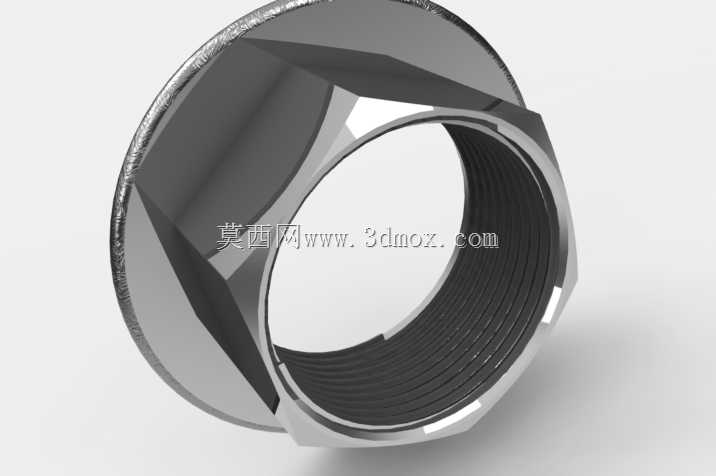

带法兰面内六角锁紧金属螺母结构

　　这款带法兰面的六角内螺纹锁紧件，在常规紧固件应用场景里覆盖范围极广，从液压管路的端部锁紧、自动化设备的机架板件拼接，到小型动力机械的壳体合装、传动部件的轴向限位都能见到这类结构的身影。和普通六角螺母不同，它自带的一体式法兰盘不需要额外搭配平垫圈，安装时法兰面直接贴合被连接件表面，既能分散螺母对被压面的压应力，避免薄板件、软质基材表面被压出凹痕，也能在一定程度上起到防松止退的作用，尤其适合有小幅振动的设备装配场景，不需要额外加装防松垫圈就能提升连接可靠性。

　　从设计逻辑上看，这款零件的六角外形是按照标准扳手开口尺寸做的公差匹配，六个受力面的平面度、相邻面的夹角都严格控制在紧固件通用公差范围内，不管使用开口扳手、套筒还是电动扭矩工具都能顺利卡合，不会出现滑棱、卡滞的问题。法兰盘和六角本体是一体式冷镦成型结构，没有焊接拼接的应力薄弱点，整体强度比焊接组合件高出不少，能承受更大的预紧扭矩，不会在锁紧过程中出现法兰和本体断裂分离的情况。内螺纹部分采用的是标准公制粗牙螺纹，牙型角60度，螺纹的中径、大径公差都按照普通紧固螺纹的精度等级加工，和对应规格的外螺纹件配合时，啮合长度能达到螺纹直径的1.2倍以上，足够保证螺纹连接的抗拉、抗剪强度，不会出现滑牙、脱扣的失效问题。

　　在安装边界上，这款螺母的法兰盘外径比六角对边尺寸大出近三分之一，对应的安装沉孔尺寸需要比法兰外径大0.2到0.5毫米，避免安装时法兰边缘和沉孔侧壁发生干涉。六角部分的高度按照标准螺纹旋合长度设计，不需要额外预留过多的轴向空间，只要被连接件的通孔尺寸比螺纹大径大0.1到0.3毫米，就能保证螺杆顺利穿过，螺母顺利旋合锁紧。法兰面的背面做了微小的倒角处理，安装时能自动导正孔位，即使螺杆和安装孔存在小幅的同轴度偏差，也能顺着倒角顺利对位，降低现场装配的对位难度。

　　实际选型应用时，这类螺母常被用在不需要频繁拆卸的设备固定点位，比如输送线的机架拼接、泵体和安装底座的连接、电机端盖的合装，法兰面的存在能让连接点的压应力均匀分布，在长期受振动的工况下，比普通螺母加平垫圈的组合防松效果更好，也减少了装配时的零件数量，不用额外清点垫圈数量，能提升装配线的作业效率。建模过程中，螺纹部分采用真实牙型切削建模，没有用贴图代替螺纹结构，能直接导出工程图标注螺纹参数，也能用于装配干涉检查，模拟实际旋合过程中是否存在牙型干涉、行程不足的问题。六角部分的棱边都做了微小的倒钝处理，既符合实际零件的加工工艺——冷镦成型后棱边自然存在小圆角，也避免了三维模型装配时出现尖锐棱边的干涉误判，导出的工程图也不会出现不符合加工实际的尖锐棱角标注。

　　从结构强度仿真的角度看，这款螺母的应力集中点主要在六角和法兰盘的过渡圆角处，建模时特意在过渡位置做了R0.5的圆角处理，能有效分散锁紧时的应力，避免应力集中导致的零件开裂。内螺纹的收尾部分做了不完整螺纹的退刀结构，和实际丝锥攻丝后的螺纹收尾形态一致，不会出现螺纹直接截断的不符合加工实际的结构，在做装配仿真时，能真实模拟螺杆拧到底时的行程限位，不会出现模型穿透的错误。法兰面的平面度控制在0.1毫米以内，贴合被连接件时不会出现局部间隙过大的问题，保证锁紧后整个法兰面都能均匀受力，不会出现偏载导致的预紧力不足。
