汽车悬挂用阻尼式减震构件三维结构

项目分类:汽车 发布时间:2021-11-21 ID:404498
  • 汽车悬挂用阻尼式减震构件三维结构
  • 汽车悬挂用阻尼式减震构件三维结构
  • 汽车悬挂用阻尼式减震构件三维结构
  • 汽车悬挂用阻尼式减震构件三维结构

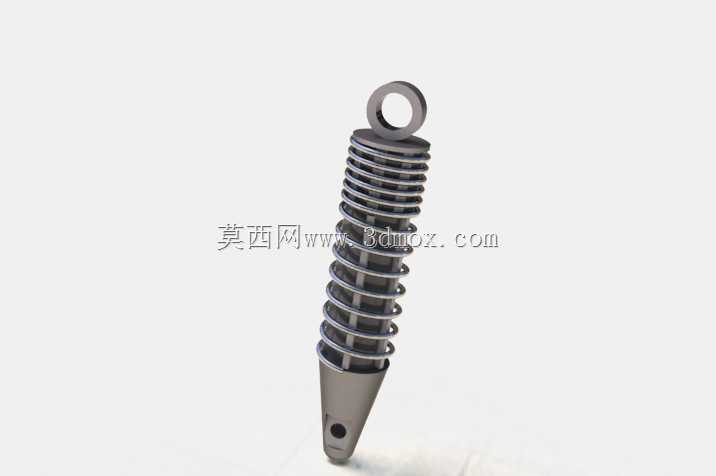

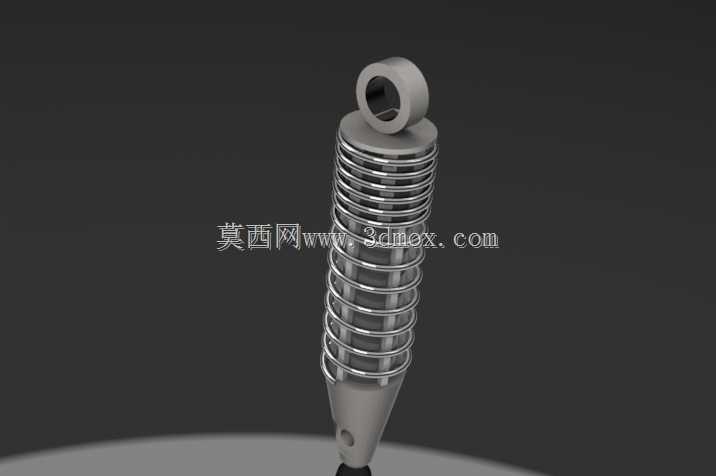

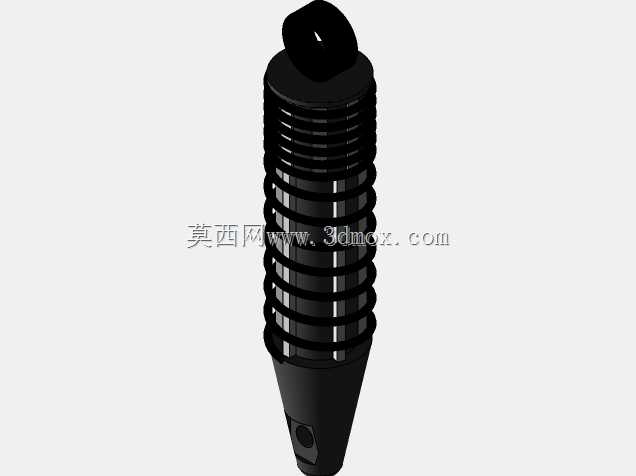

  在乘用车辆与商用车辆的底盘悬挂系统中,这类带端部吊环的阻尼减震构件是衔接车架与行走机构的核心传力缓冲单元,日常行驶过程中路面传递的颠簸冲击会先经过螺旋弹簧完成初步吸能,再由该构件内部的阻尼结构将弹簧往复伸缩的动能转化为热能耗散,避免车身出现持续的余震弹跳,直接影响整车的行驶平顺性与操控稳定性。不同于常规的筒式减震器,该结构将阻尼芯轴与外置螺旋弹簧做了集成式布局,上端的环形吊耳用于通过橡胶衬套与车身侧的安装支座铰接,下端的锥状定位端头则适配转向节或下摆臂上的锥孔安装位,这种铰接式的两端连接设计可以兼容悬挂跳动过程中产生的多角度摆角,不会因为构件姿态变化产生额外的安装应力。从结构设计逻辑来看,外置的螺旋弹簧承担了车身的主要垂向支撑载荷,

  弹簧的节距、线径经过匹配计算,能够在空载与满载工况下提供线性度合适的支撑刚度,避免车辆过弯时出现过度侧倾;内部的阻尼芯则匹配了双向阻尼特性,压缩行程阻尼值设置偏低,保证冲击传入时弹簧可以快速收缩缓冲,回弹行程阻尼值设置偏高,能够拉住弹簧的回弹趋势,避免车轮跳离路面失去抓地力。构件的外形尺寸需要严格匹配悬挂的跳动行程边界,整体长度要满足车轮上跳至极限位置时构件不会被顶死,下跳至极限位置时弹簧不会出现脱圈、芯轴不会被拉脱;上端吊环的内孔直径、下端锥头的锥度与孔径都要和对应车型的安装支座完全适配,安装完成后构件的初始安装角度要保证在悬挂全行程摆动过程中,不会与周边的下摆臂、转向拉杆、刹车管路等部件发生运动干涉。在实际建模过程中,

  需要重点还原弹簧与阻尼筒的同轴度关系,两端铰接点的相对位置要符合实车的安装硬点尺寸,弹簧的有效圈数、两端并紧磨平段的结构也要准确呈现,因为这些细节直接影响后续做悬挂运动仿真、刚度匹配计算时的结果准确性;下端锥头处的横向销孔是安装锁紧销的定位结构,建模时需要保证销孔轴线与吊环内孔轴线的空间角度关系,避免实装时出现销子无法穿入的问题。这类集成式减震构件除了应用在传统燃油车的悬挂系统中,也广泛适配新能源车型的底盘结构,相比分体式的弹簧与减震器布局,这种集成结构占用的底盘空间更小,装配工序更简单,能够给电池包留出更多的布置空间;在非道路车辆、小型工程机械设备的行走机构上,同结构的减震构件也有大量应用,

  只是会根据载荷等级调整弹簧线径与阻尼筒的缸径参数。做结构设计校核时,还要考虑构件的侧向受力情况,因为车辆转向、制动时会产生横向力传递到减震器上,阻尼筒的导向套长度、活塞与缸筒的配合间隙都要能承受一定的侧向载荷,避免出现芯轴偏磨、漏油的问题;表面处理上,阻尼筒的外露活塞杆部分会做镀铬处理提升耐磨性与防锈能力,弹簧表面则会做喷塑或电泳处理,应对行驶过程中泥水、盐分的腐蚀,这些细节在三维建模时也需要通过外观特征准确体现,方便后续做装配干涉检查与维护工艺的模拟。
