津门CHHM10摆线针轮减速电机结构

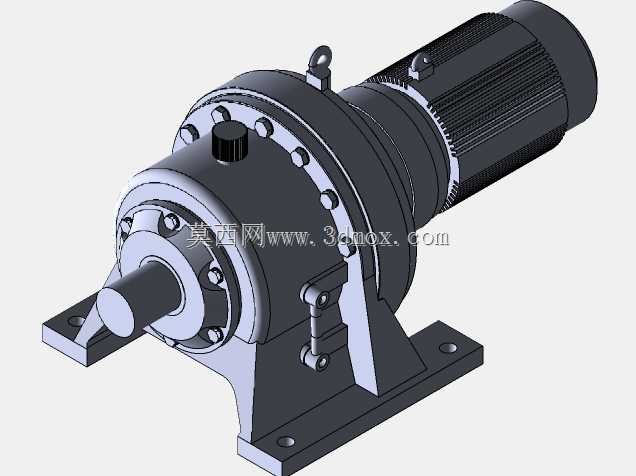

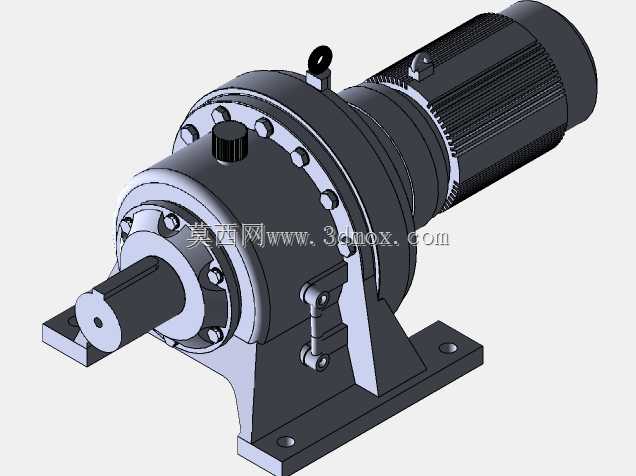

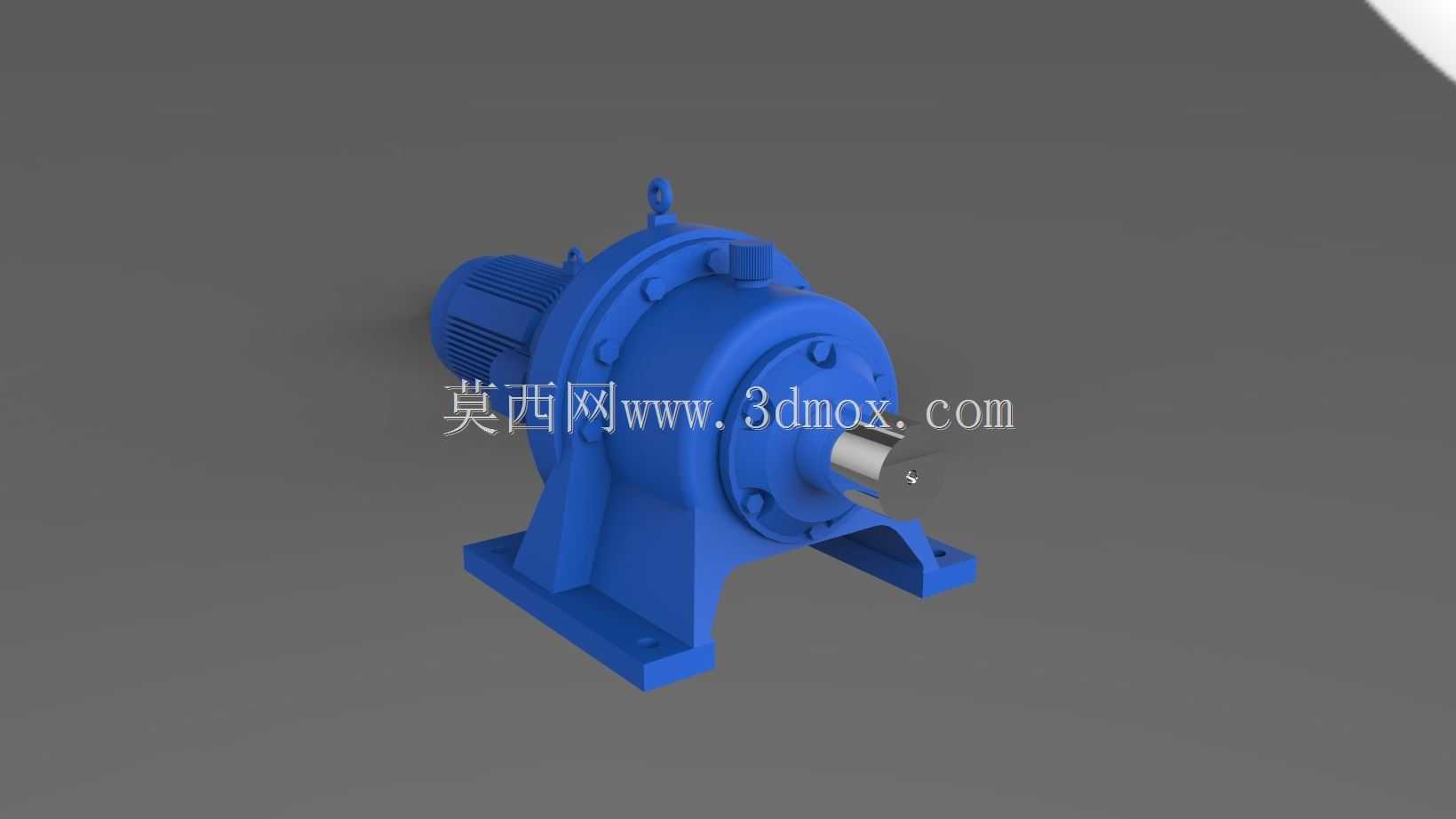

　　这款卧式摆线针轮结构的减速电机，是散料输送、轻工包装、食品加工生产线里常用的动力输出部件，很多做皮带输送机、刮板输送设备的工程师做选型时，都会优先考虑这类机型，核心原因是它的传动比覆盖范围宽，同功率下输出扭矩比普通齿轮减速电机高不少，而且运行过程中的冲击载荷耐受能力更强，适合输送机启停频繁、负载波动大的工况。从结构设计来看，电机部分和减速腔体采用一体化铸造成型的机壳，没有额外的对接法兰拼接缝，既减少了装配过程中的同轴度累积误差，也能避免长期运行后接缝处出现渗油的问题。机壳底部的安装脚是和腔体一体铸出的，两个长条形安装孔的中心距、孔径都按照通用输送设备的机架安装标准做了匹配，安装时不需要额外做转接板，

　　直接用螺栓固定在设备机架的安装面即可，安装脚的厚度做了加强处理，满负载运行时不会出现机脚变形、输出轴中心偏移的问题。输出轴采用实心平键轴结构，轴伸长度、键槽尺寸都适配常规的链轮、联轴器安装尺寸，和输送机的主动辊筒对接时，直接用HL型弹性柱销联轴器就能完成连接，不需要额外定制轴套。减速腔体内部采用摆线针轮啮合结构，和传统渐开线齿轮减速相比，啮合齿数更多，运转时的噪音更低，同时传动效率能稳定保持在较高区间，长期连续运行的温升控制表现更好，不需要频繁停机散热。电机端的散热筋沿着机壳轴向均匀分布，筋条高度和间距经过优化，即使是安装在粉尘较多的输送车间环境里，也不容易积灰堵塞散热通道，日常维护时用压缩空气就能清理干净散热片缝隙的积尘。

　　顶部的吊环是按照整机重量做的选型，车间安装移位时直接用吊环起吊即可，不需要额外捆绑机壳，避免起吊过程中磕碰散热筋或者输出轴。接线盒的位置设置在电机侧上方，接线口采用防水密封接头，适配车间常见的穿管布线要求，即使是有少量喷淋的清洗工位配套输送机，也能满足基本的防护要求。做三维建模的时候，这类部件的细节处理需要格外注意，比如安装脚的安装孔沉台深度、输出轴的轴肩定位尺寸、吊环的螺纹孔深度，这些尺寸如果和实物有偏差，后续做设备整体装配时就会出现干涉，或者安装螺栓长度不匹配的问题。另外机壳表面的分型面、铸造圆角的细节也不能忽略，很多工程师做装配动画或者工程出图时，这些细节会直接影响整体的真实感，也能避免后续做干涉检查时出现误判。

　　在实际选型搭配时，这款减速电机可以根据输送机的线速度、负载重量匹配不同的传动比，不需要更换安装尺寸，同机座号下覆盖多档传动比，方便同一条生产线里不同工位的动力单元做统一安装尺寸设计，减少机架的加工规格种类，降低生产加工的成本。日常运维时，只需要定期检查减速腔体的油位，更换规定标号的齿轮油即可，没有易损的易耗部件，相比其他结构的减速电机，后期维护的工作量要小很多，适合连续运行的生产线场景。
