电机驱动离心式风机装配结构三维设计

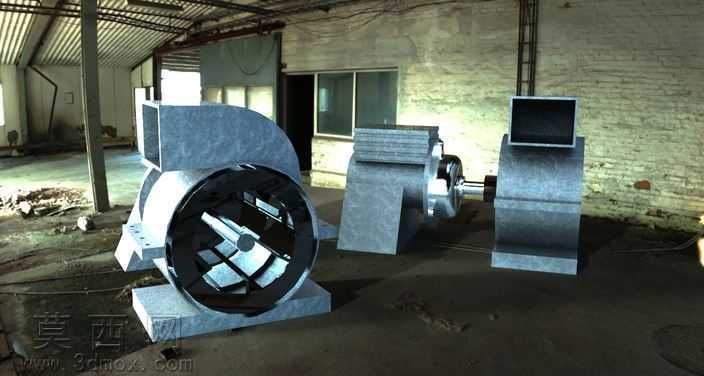

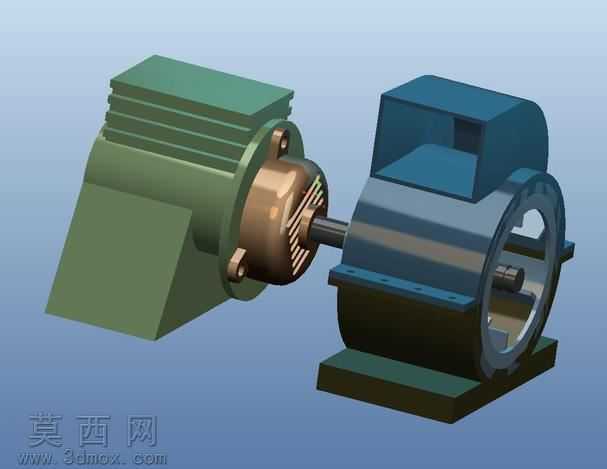

本作品为电机与离心风机组合的动力通风装配三维模型，建模过程采用参数化特征建模思路，先完成核心零部件的独立建模再进行整机装配约束，保证各部件的配合精度与结构合理性。建模阶段首先梳理两大核心模块的结构逻辑：驱动端为异步电机结构，还原了电机的机座散热筋、端盖轴承位、输出轴伸、接线盒基座等细节结构，机座部分采用拉伸加阵列特征完成散热筋的均匀排布，端盖与机座的配合面设置精准的同轴与贴合约束，输出轴与端盖轴承位预留合理的装配间隙，还原真实电机的装配公差逻辑。从动端为离心式风机结构，依次完成蜗壳、叶轮、进风口、出风口、安装底座的建模，蜗壳采用变截面扫掠特征生成符合气动特性的螺旋流道，叶轮部分通过圆周阵列完成叶片的均匀排布，进风口设置收敛式导流结构，出风口为方形法兰接口，方便与通风管路对接，风机底座设置加强筋结构提升整机安装稳定性。装配阶段先将电机与风机通过共用安装底座完成定位，再通过同轴约束将电机输出轴与风机叶轮轴进行刚性连接，还原直联传动的结构形式，保证动力传递路径的合理性。材质渲染阶段针对不同部件匹配对应材质属性：电机机座采用铸铁哑光材质，呈现深灰绿色的金属磨砂质感，端盖与输出轴采用铜合金材质，还原金属加工后的光泽质感，风机蜗壳采用冷轧钢板喷塑材质，呈现深蓝灰色的哑光金属质感，安装底座采用铸铁黑漆材质，整体渲染效果还原工业设备的真实外观质感。模型结构完整还原了直联式离心风机的核心组成，清晰展示了电机与风机的传动连接关系、各部件的装配位置与结构形态，可用于通风设备结构教学、装配工艺演示、产品方案展示等场景，建模过程严格遵循机械设计的结构规范，各部件的尺寸比例符合常规工业风机的设计参数，无结构干涉问题，装配逻辑符合实际生产中的装配流程。
