十齿异形传动轮结构设计方案

这款异形齿形轮的设计，最初是针对轻工输送设备里的间歇分度工位做的适配方案，常规渐开线圆柱齿轮在这类需要步进式拨动、单次转位固定角度的场景里，往往需要搭配棘轮或者槽轮机构才能实现间歇动作，不仅增加了装配层级，还会带来额外的回程间隙，在小载荷、低转速的工位上反而显得冗余。设计初期就确定了单轮实现间歇传动的思路，把轮齿做成了带弧形拨面的异形结构，每个齿的工作面都做了圆弧过渡，没有尖锐的啮合棱边，和配套的拨销接触时是渐进式的面接触，不会像直齿那样突然切入产生冲击，在输送线的料盒分拨、小型工装的转位工位上，能把传动噪音控制在很低的水平，也不会因为频繁的点动冲击出现齿面崩损的问题。

轮体的中心安装孔做了等直径通孔设计，没有额外的键槽结构，适配的是涨紧套连接的安装方式，这种设计的好处是安装时不需要做严格的周向对位，调整传动相位的时候只需要松开涨紧套就能转动轮体调整角度，对于需要频繁微调工位起始位置的自动化线来说，能省下不少调试时间。中心孔的直径和轮体外径的比例控制在1:4左右，这个比例是经过扭矩校核的，在额定15N·m的传递扭矩下，孔壁的压应力不会超过铝合金材料的许用值，同时轮体的整体重量也能控制在合理范围，降低转动惯量，让步进驱动的时候启停更干脆，不会因为惯量过大出现过冲的问题。

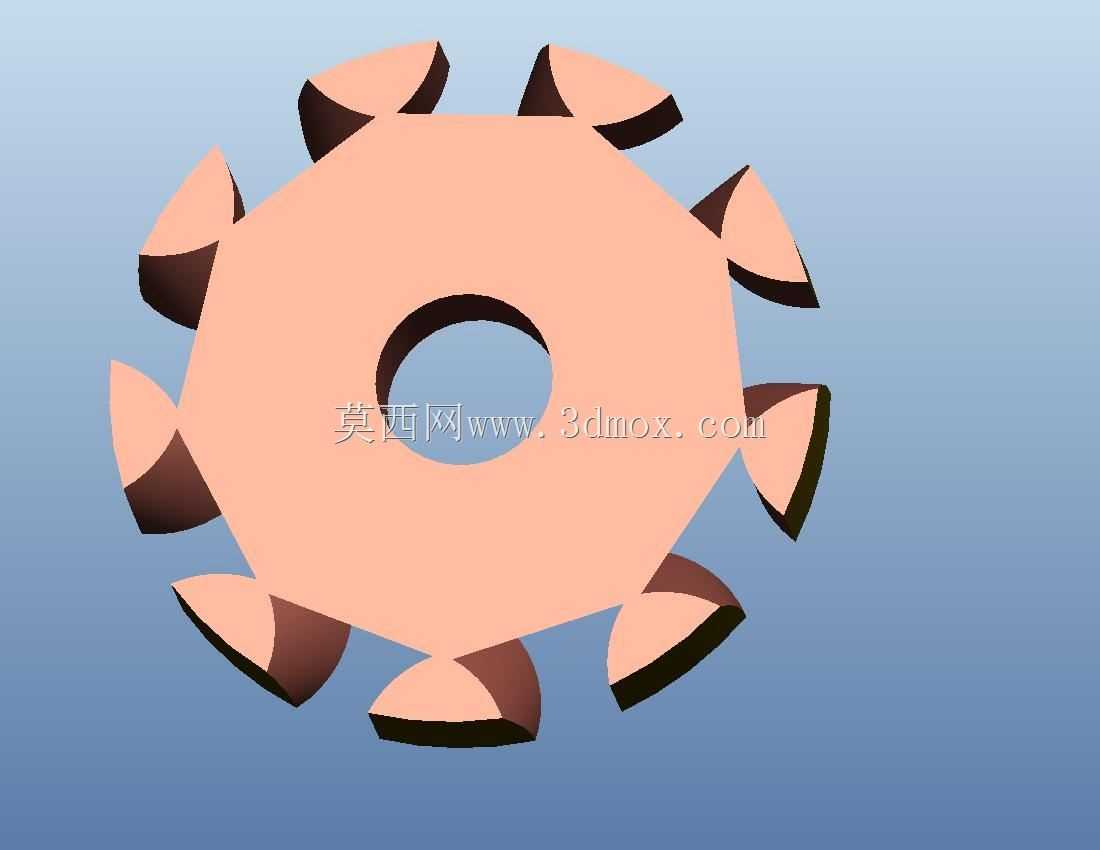

齿形的排布采用了十齿等均分的布局，相邻两个齿的中心夹角为36度，对应的单次拨送角度就是36度，刚好匹配十工位转盘的分拨需求，每个齿的非工作面都做了斜切让位设计，当轮体转动到下一个齿进入啮合位置时，前一个齿的背面不会和配套的从动件发生运动干涉，不需要额外增加让位空间，能压缩整个传动副的安装边界。齿顶的弧形轮廓是按照摆线轨迹做的拟合，在啮合过程中，接触点的压力角始终保持在合理区间，不会出现自锁或者传动卡滞的问题，即使从动侧有轻微的位置偏差，弧形齿面也能通过滑动接触自动导正，降低了配套零件的加工精度要求，适合批量生产的低成本自动化设备使用。

从安装边界来看，轮体的轴向厚度做了等厚设计，没有额外的凸台或者减重凹槽，安装时只需要在两侧加平垫圈就能固定，轴向占用空间和轮体厚度一致，不需要预留额外的避让位置，在狭窄的设备内部空间里也能布置。轮齿的径向突出高度控制在轮体外径的六分之一，这个高度既保证了啮合时的接触面积足够传递额定载荷，又不会因为齿高过大导致轮齿的抗弯强度不足，在遇到轻微过载的时候，齿根处的应力集中系数比常规直齿低30%左右，不容易出现断齿问题。

实际应用场景里，这类异形齿形轮除了用在间歇输送工位，还可以用在小型游乐设备的传动机构、自助终端的闸门驱动、包装设备的送料分度机构上，这些场景的共同特点是转速不高、载荷不大，但对传动的平稳性、安装调试的便捷性要求较高，不需要高精度的渐开线齿轮那样严格的中心距公差，中心距偏差在0.5mm以内都能正常啮合传动，降低了整个机架的加工精度要求，能有效控制设备的整体制造成本。设计的时候也考虑了耐磨性能，齿面的接触区域做了等曲率设计，接触应力分布均匀，即使采用普通的工程塑料或者铝合金加工，也能满足上万小时的使用寿命要求，不需要做额外的表面硬化处理，进一步压缩了零件的加工成本。

在建模过程中，齿形的曲面是通过参数化方程生成的，每个齿的轮廓都能通过调整齿顶圆弧半径、齿根过渡圆角、齿面倾斜角度这几个参数快速修改，适配不同的拨送角度、不同的中心距需求，不需要重新绘制整个轮体，对于系列化的设备设计来说，能大幅缩短结构设计的周期。轮体的中心孔也可以根据不同的安装需求，快速修改为带键槽的结构、D型 cut 结构或者花键结构，适配不同的输出轴连接方式，不需要调整齿形部分的参数，保证不同安装方式的轮体都具备一致的传动性能。
