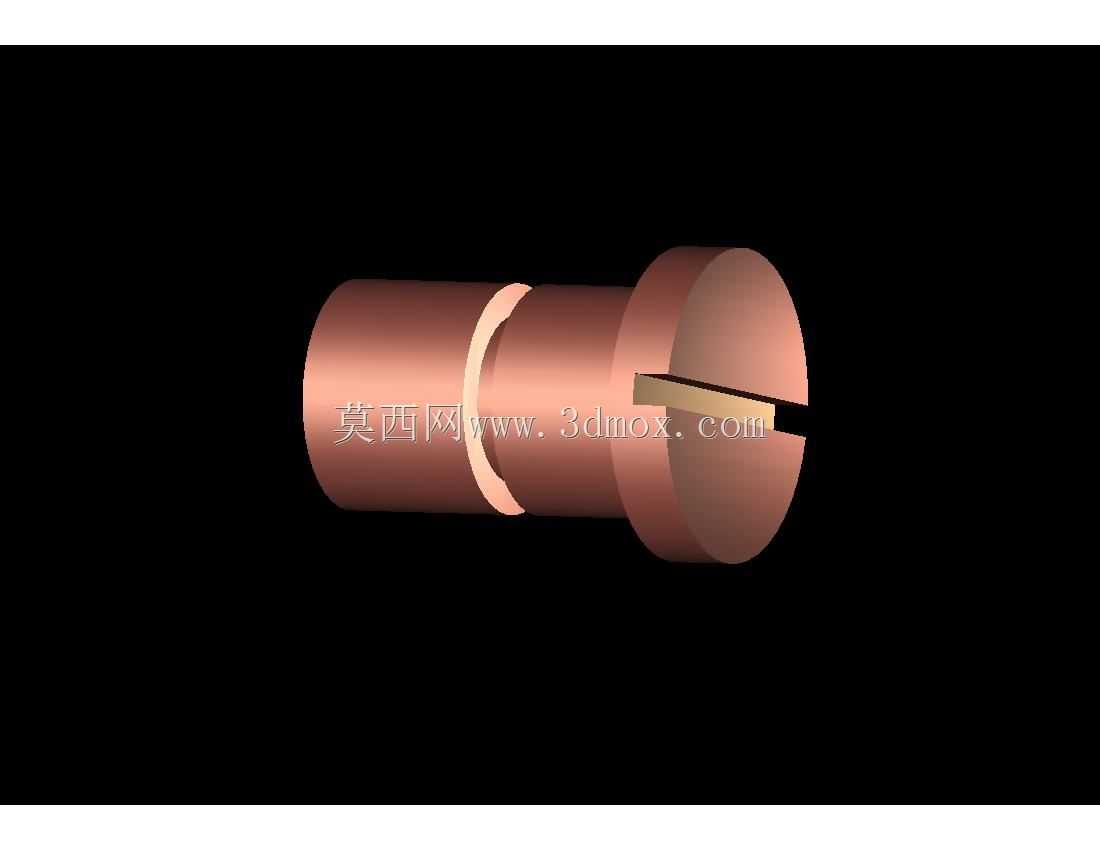

成型机用带槽圆柱头旋转销结构

在成型设备的阀块控制回路里，这类带开槽的圆柱头旋转销承担着阀芯限位、工位切换时的转动定位作用，和常规直杆圆柱销不同，它的头部开槽是为了配合调节工具实现安装后的角度微调，避免销体在高频往复转动的工况下出现周向窜动。从实际装配场景来看，这类销件多用于阀块内部的流道切换工位，当阀块需要通过旋转动作改变介质通断状态时，销体一端插入阀芯的定位孔内，另一端的圆柱头卡在阀块的限位槽中，既可以跟随阀芯完成小角度转动，又能通过头部的台阶结构限制轴向窜动，防止阀块在带压工况下出现阀芯移位导致的内泄问题。

设计这类销件的时候，首先要考虑的是安装边界的适配性：圆柱头的直径要比杆身大1.5到2倍，保证台阶面能完全贴合阀块的限位沉台，不会因为承压面积过小导致长期使用后沉台出现压痕变形；杆身的直径公差要控制在h7级别，和阀芯定位孔的配合选用间隙很小的过渡配合，既保证装配时能顺利压入，又不会因为配合间隙过大导致转动时出现旷量。头部的一字开槽深度不能超过圆柱头厚度的三分之一，开槽宽度要适配标准一字螺丝刀的刀口尺寸，方便现场装配时调整销体的初始安装角度，同时也要避免开槽过深导致圆柱头的结构强度下降，在频繁承受扭转力的时候出现头部开裂的问题。

从工况适配的角度出发，这类销件的杆身和头部衔接位置做了小圆弧过渡，没有尖锐的应力集中棱角，因为成型机的阀块在工作时会伴随持续的小幅振动，应力集中位置很容易在长期交变载荷下出现疲劳裂纹，圆弧过渡的设计能把衔接位置的应力峰值降低40%左右，大幅提升销件的疲劳寿命。销体的端面做了小角度倒角，压入装配时可以自动找正定位孔的中心，不会因为孔口的微小毛刺导致装配卡滞，也能避免压入时刮伤定位孔的内壁，破坏配合面的精度。

在实际选型替换的时候，要重点核对三个安装尺寸：首先是杆身的有效长度，要保证销体插入阀芯定位孔后，末端和孔底保留0.2到0.3毫米的间隙，避免装配时销体顶死导致阀芯无法转动；其次是圆柱头的厚度，要和阀块上的限位沉台深度匹配，装配后圆柱头的端面要比沉台表面低0.1毫米左右，不会突出表面影响阀块端盖的密封安装；最后是头部开槽的方向，初始安装时要和阀块的转动行程方向对齐，保证后续调整时工具能顺利卡入开槽，不需要额外拆卸周边零件就能完成角度微调。

这类销件和普通定位销的核心区别在于，它不仅要承担径向的定位作用，还要承受周向的扭转力，所以材质选用上一般会采用中碳钢做调质处理，表面硬度控制在HRC28到32之间，既有足够的韧性承受冲击载荷，又有足够的耐磨性抵抗长期转动带来的磨损。杆身的表面粗糙度要达到Ra1.6以下，减少和定位孔之间的转动摩擦阻力，避免长期转动后配合间隙变大导致的定位精度下降。在阀块的装配流程里，这类旋转销的安装属于预装工序，要在阀芯装入阀块腔体后再压入销件，压入时要保证受力方向和杆身轴线完全重合，不能斜向敲击导致销体弯曲变形，压入后要手动转动阀芯测试转动阻力，确保没有卡滞、旷量的问题后再进行后续的端盖密封工序。

很多现场维修的案例里，阀块出现工位切换不到位、内泄量超标的问题，往往不是阀芯本身的磨损，而是这类旋转销的配合间隙变大，导致阀芯转动角度出现偏差，流道无法完全对齐，这时候只需要更换符合尺寸公差的旋转销，就能恢复阀块的正常工作状态，不需要整体更换阀芯组件，能大幅降低设备的维护成本。设计建模的时候，要重点还原头部开槽、台阶过渡、端面倒角这些细节特征，不能简化成普通的直杆圆柱销，否则后续做装配干涉检查、运动仿真的时候，会出现和实际工况不符的计算结果，导致加工出来的零件无法正常装配使用。
