壁挂式多功能密码输入终端结构设计

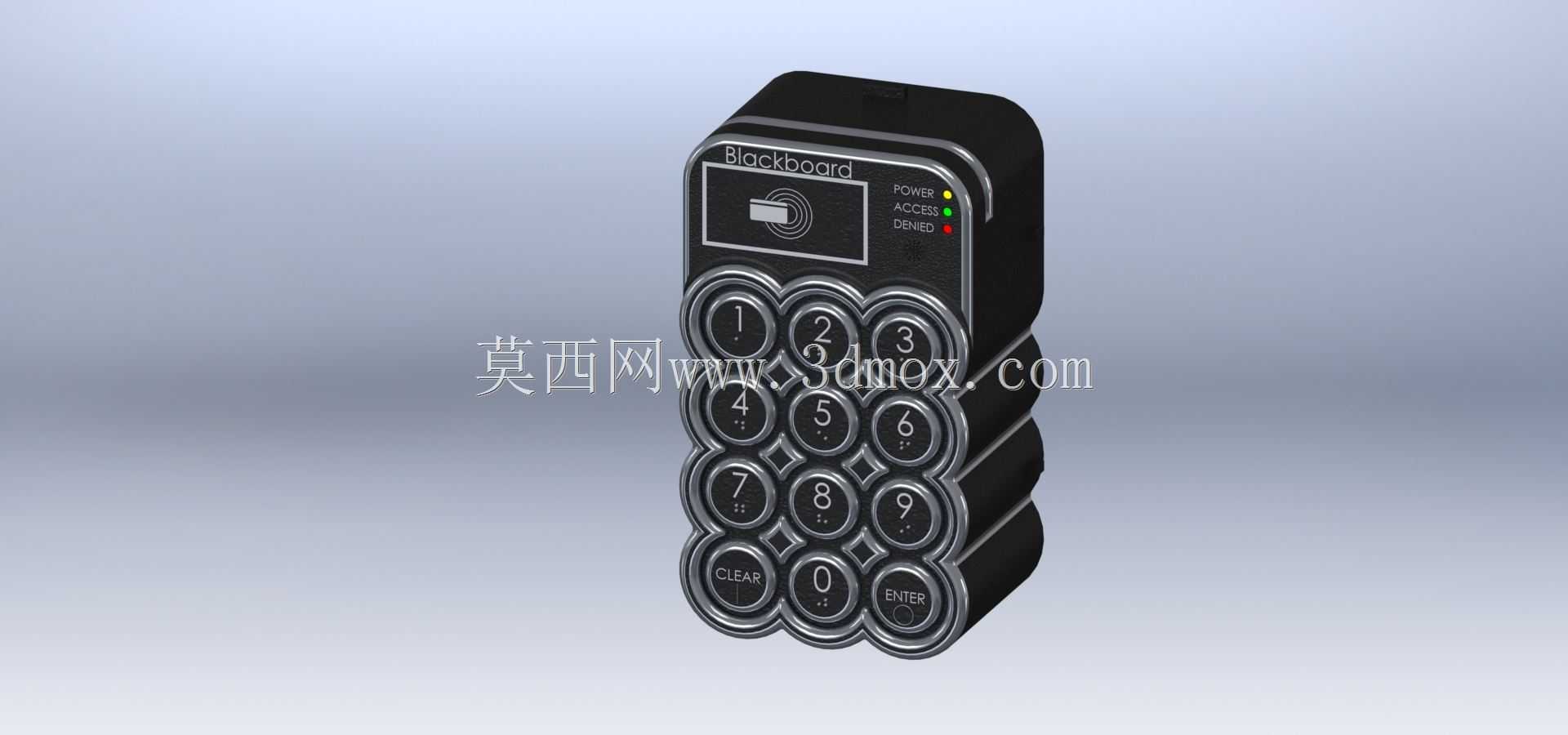

　　这款壁挂式密码输入终端的结构设计，首先围绕公共出入口、自助服务终端旁侧的安装场景做了适配考量，日常应用中多部署在单元楼门禁、自助缴费终端、无人值守设备的操作侧，供使用者完成身份验证、密码输入操作，部分场景下还需兼容非接触卡读取、无障碍操作需求，因此结构设计阶段就把多模块集成、安装适配性放在了核心位置。从功能集成维度看，设备本体整合了数字按键阵列、盲文识别触点、磁条读取通道、非接触读卡区域，同时在指示灯组旁侧预留了小扬声器的安装腔体，按键区域采用下沉式围边设计，既可以避免日常使用中按键被误触，也能在一定程度上阻挡雨水、灰尘直接进入按键缝隙，适配半户外的安装使用场景。设计思路上没有采用常见的一体注塑外壳方案，

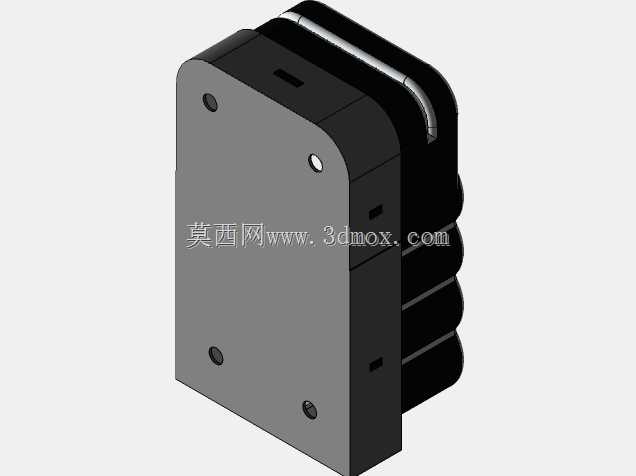

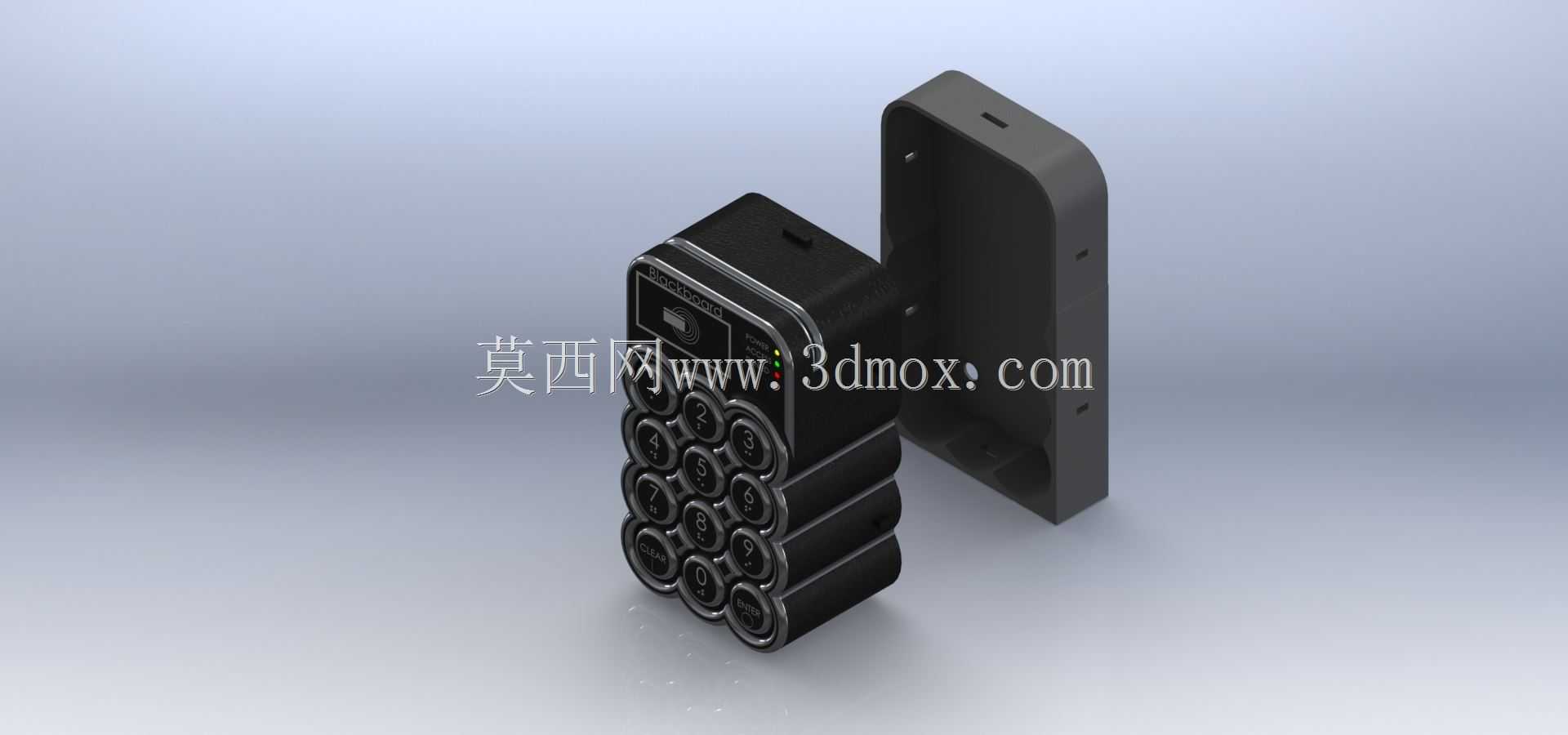

　　而是拆分了主机本体与壁挂安装底座两个独立结构件，主机与底座之间采用卡扣加隐藏螺丝的固定方式，安装时先将底座通过膨胀螺丝固定在墙面86盒或者平整墙面上，再将主机沿底座滑槽推入锁定，后期维护时无需拆卸底座即可完成主机的检修更换，大幅降低现场运维的拆装难度。外形尺寸方面，主机本体做了窄边修长化处理，握持操作时的宽度贴合成年人手掌自然弯曲的跨度，按键阵列的间距按照成年人指尖平均触控范围设置，每个按键的凸起高度控制在合理区间，既保证盲打时的触感反馈，也不会因为凸起过高导致按键卡滞或者积灰。安装边界的考量上，底座的固定孔位兼容常规86型接线盒的安装间距，同时预留了明装走线的线槽让位，不管是墙面暗埋走线还是明线布设都能适配，

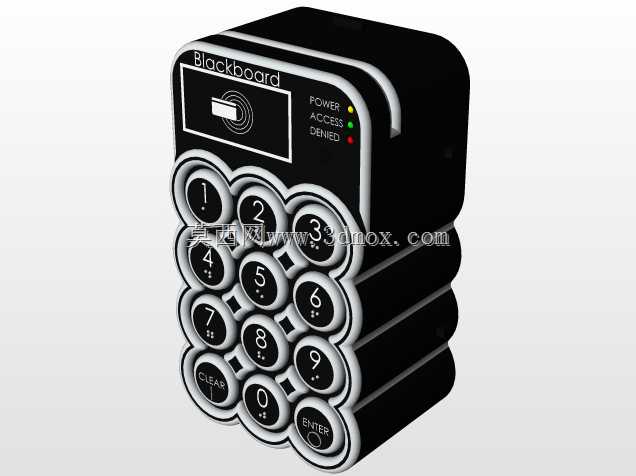

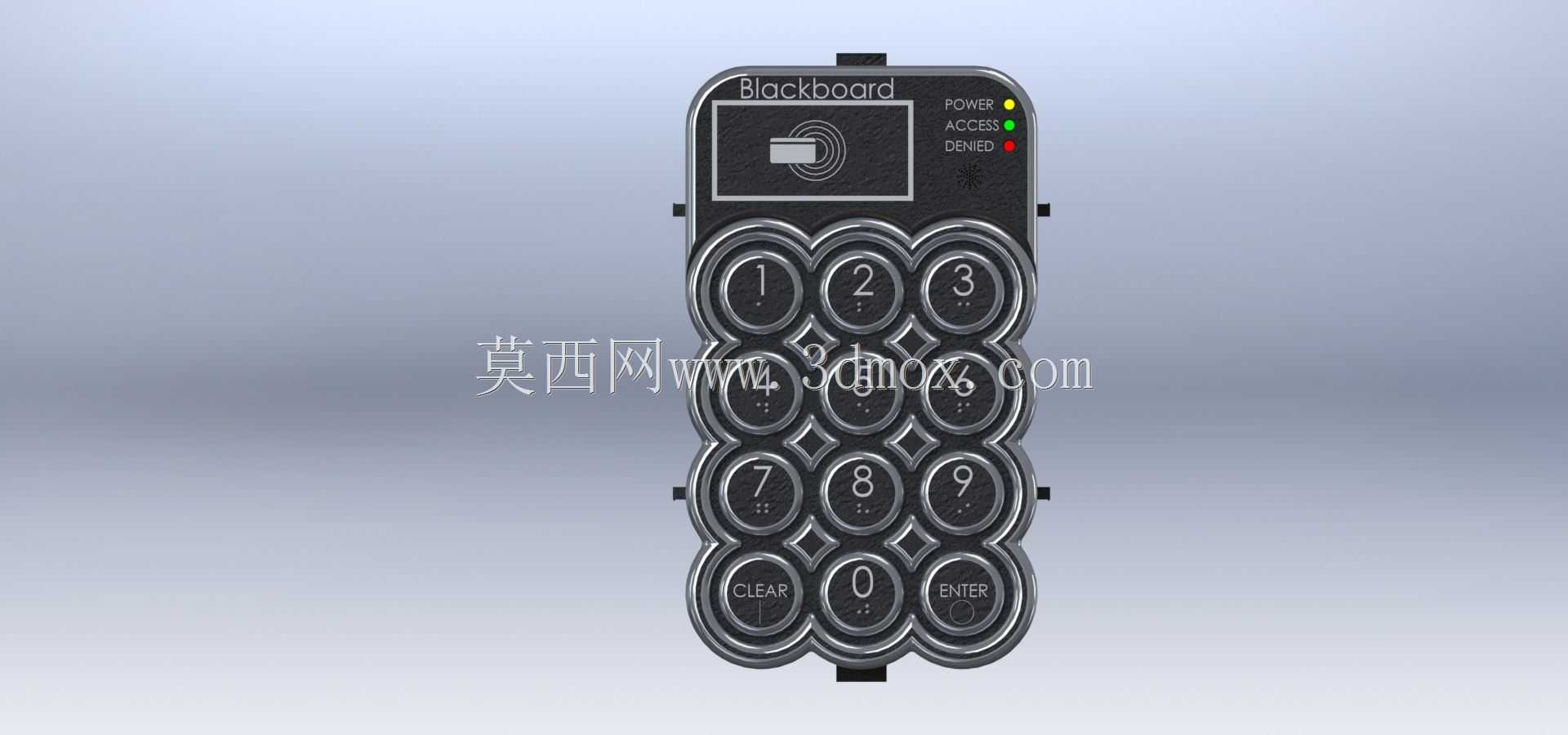

　　主机与底座贴合面做了一圈环形的密封胶条槽，安装后胶条被压紧在底座与主机之间，可阻挡泼溅水、灰尘从安装缝隙进入设备内部。结构细节上，读卡模块的安装位置做了非金属材料让位，避免金属外壳屏蔽读卡信号，磁条读取通道的走卡斜面做了圆弧过渡，防止卡片插拔时被棱角刮伤，盲文触点设置在每个数字按键的左上角位置，触点高度与按键表面形成明确的触感差，方便视障用户通过触摸识别按键功能。三个LED指示灯的导光件采用半透明磨砂PC材质，光线发散均匀不会产生刺眼的直射光，指示灯旁侧的扬声器出声孔采用错位开孔设计，既保证声音传出的清晰度，也能避免灰尘、水滴直接从开孔落入扬声器腔体。外壳的边角全部做了R3以上的圆角处理，避免安装和使用过程中尖锐棱角磕碰伤人，

　　主机侧面的分型面做在视觉非主要观察面，合模线位置预留了后期打磨抛光的工艺余量，保证外观面的整体一致性。按键下方的PCB板安装柱做了十字筋位加强，避免长期按压按键导致安装柱断裂，电池仓（若采用备用供电方案）设置在主机背部靠近底座的位置，更换电池时无需将主机完全从底座拆下，只需松开顶部的一颗固定螺丝即可翻开主机上盖完成操作。整体结构的壁厚按照常用ABS注塑工艺的要求设置在2mm均匀厚度，筋位厚度控制在壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲等工艺缺陷，壁挂底座的承重筋位做了网格状加强，保证主机安装后不会因为长期受力出现变形下垂。
