非接触式密码输入终端结构设计

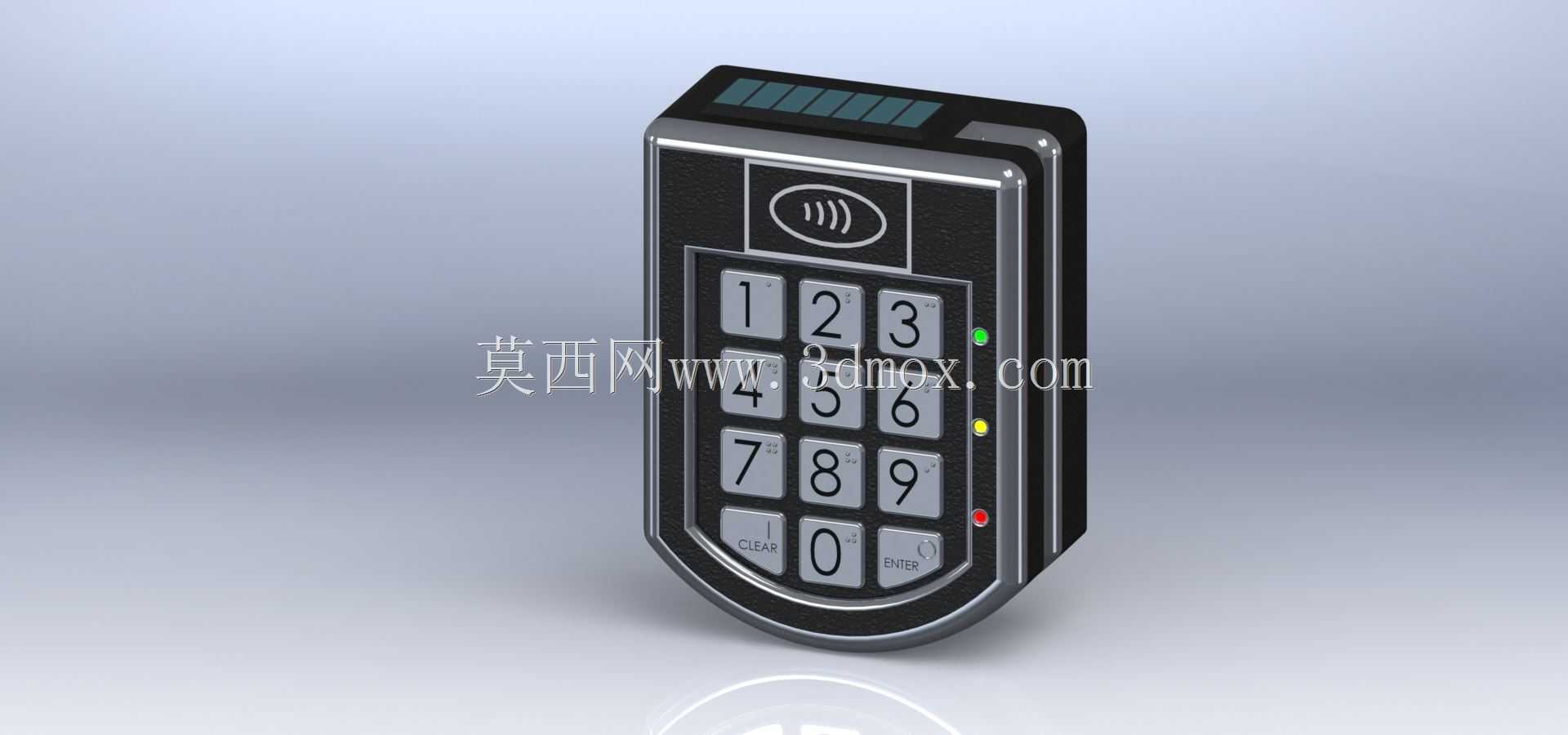

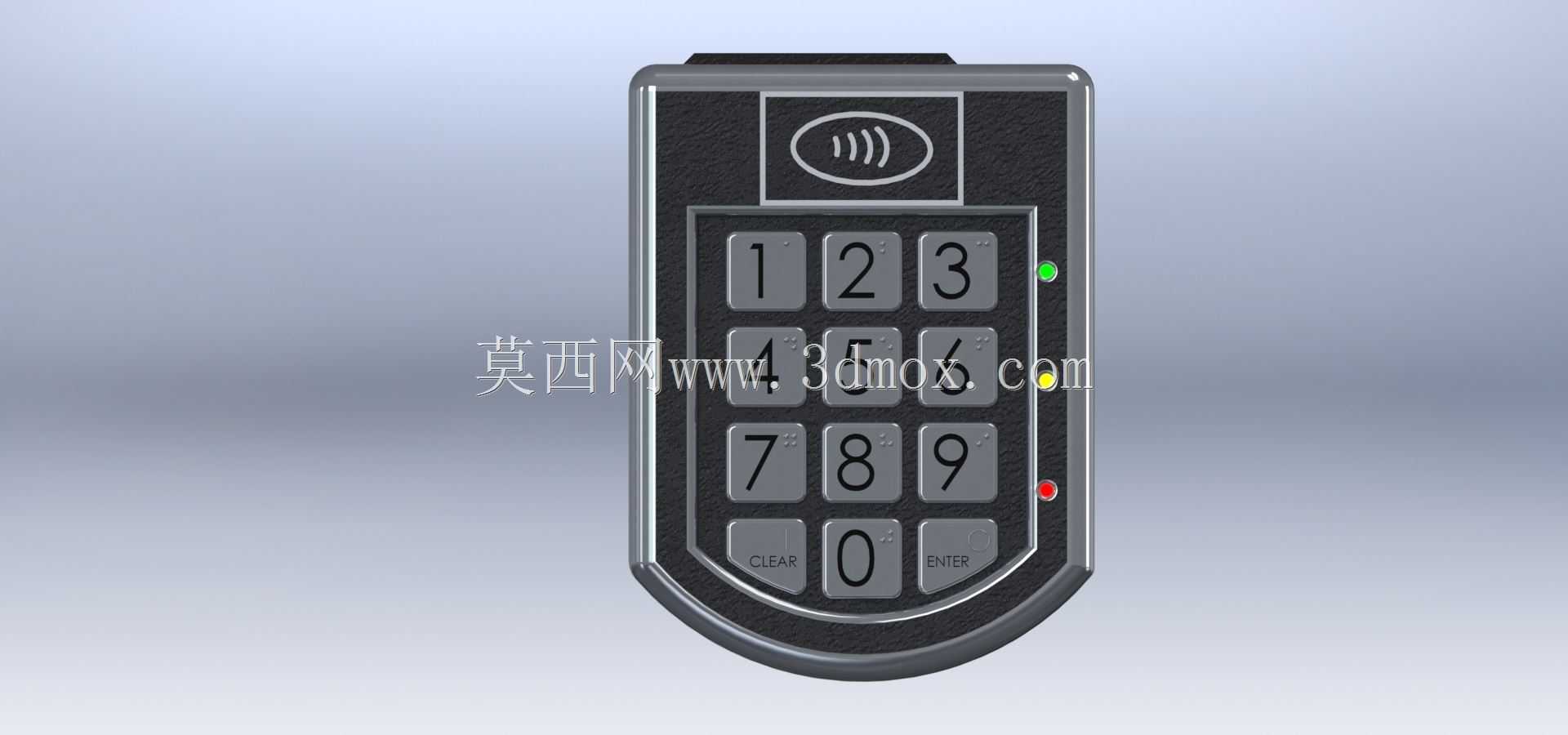

　　这款密码输入终端的结构设计，首先要适配线下零售收银、园区门禁核验、自助终端操作这几类高频使用场景，日常使用中会面临不同身高用户的操作角度差异、公共场景下的防泼溅需求、长时间按键的耐磨损耗问题，所以在结构布局上做了针对性的调整。设备正面的按键区域做了下收的弧面轮廓，不是生硬的直角切边，用户站立操作时手指自然下落的角度刚好贴合按键排布，不需要刻意抬腕或者屈指就能按到所有按键，0-9的数字按键采用3*4的矩阵排布，符合大众对密码输入键盘的使用习惯，左下角设置清除按键、右下角设置确认按键，两个功能键的尺寸比数字键稍大，表面做了细微的触感凸点，用户盲操作时也能快速区分功能键和数字键，避免输错密码后反复调整的问题。

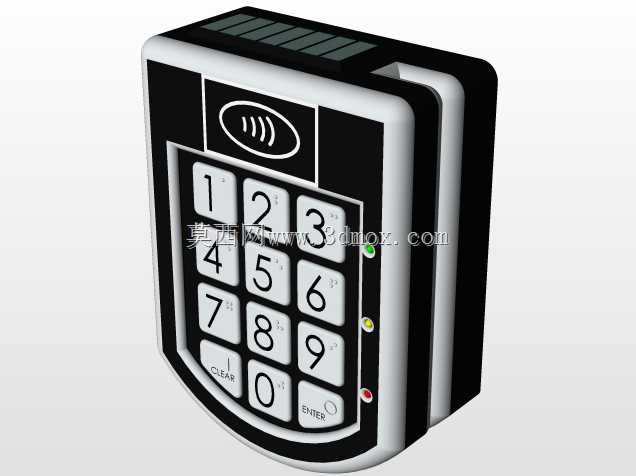

　　设备上部集成了非接触读卡区域，标识做了内凹的丝印处理，不会因为长期摩擦导致标识脱落，读卡区域和按键区之间做了细微的台阶分隔，用户刷卡时不会误碰到按键区域，避免误触发输入。读卡区域旁设置了三个状态指示灯，从上到下分别对应读卡成功、操作待确认、故障告警三个状态，灯珠采用内嵌式安装，表面加了半透明的柔光罩，不会因为光线直射导致看不清灯效，也能避免灰尘、水渍从灯位缝隙进入设备内部。设备顶部预留了太阳能补能面板的安装位，面板采用内嵌式安装，和设备顶面齐平，不会突出壳体造成磕碰，日常环境光下就能为内置的备用储能模块补能，遇到市电临时断开的情况，设备依然可以维持基础的读卡和密码输入功能，不会因为突发断电导致交易中断或者门禁无法核验，适配户外自助设备、临街商铺这类容易遇到临时停电的使用场景。

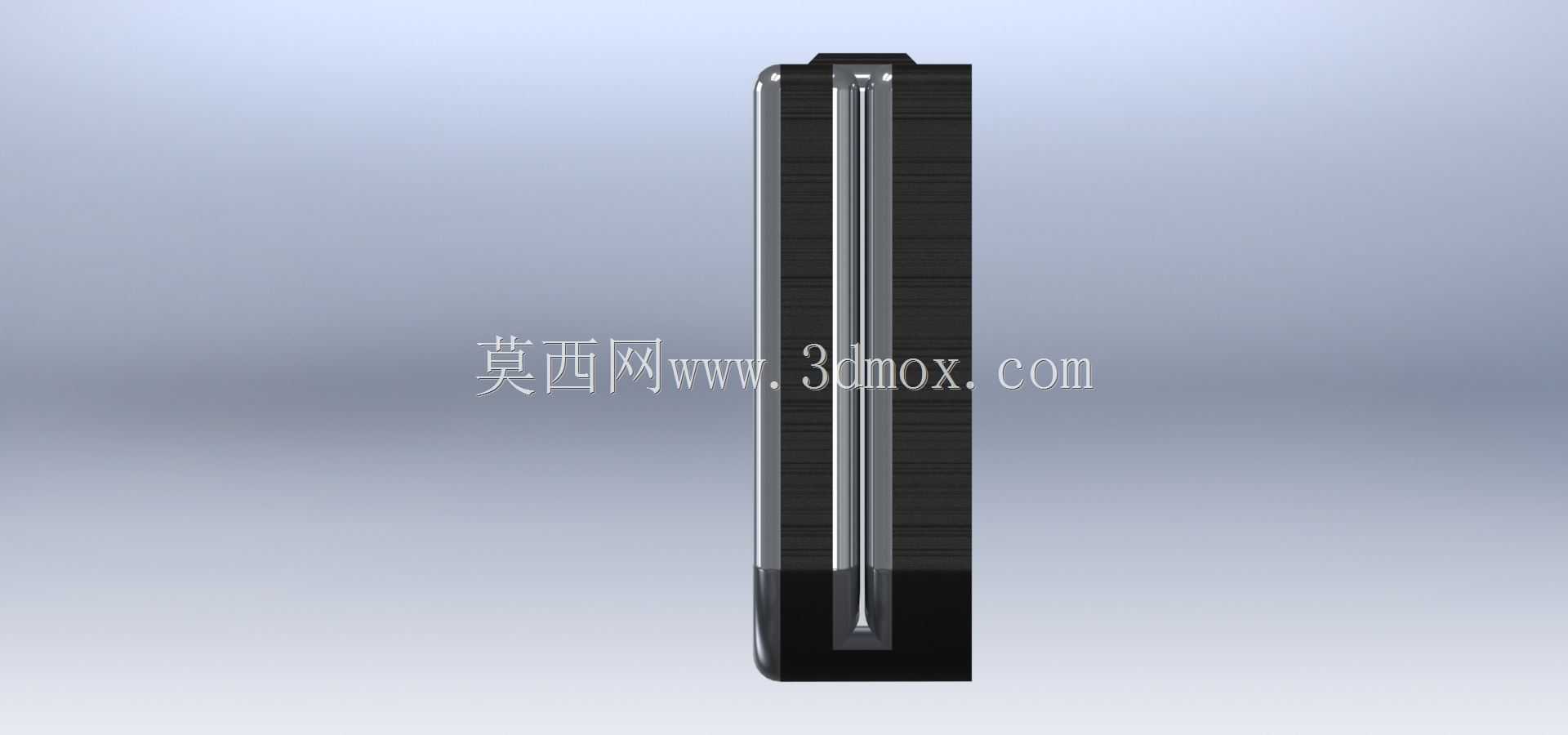

　　设备侧面的壳体采用包边式结构，上下壳的合模线设置在侧面靠后的位置，正面看不到拼接缝隙，既提升了正面的整体观感，也能让泼溅到设备表面的液体顺着弧面流到下方，不会从合模缝隙渗入内部。壳体的边角都做了R3左右的圆角处理，没有尖锐的棱角，安装在公共区域时不会剐蹭到过往的用户，也能降低设备受到磕碰时的应力集中，避免壳体开裂。设备背部预留了标准的86盒安装孔位，既可以直接壁挂安装在墙面、闸机立柱上，也可以搭配支架安装在收银台台面上，安装孔位周围做了加厚的筋位，长期使用不会因为螺丝锁紧导致壳体开裂，设备的整体厚度控制在28mm以内，壁挂安装后不会突出墙面过多，避免过往人员磕碰，接线口设置在背部下方，安装后线材可以顺着墙面隐藏，不会外露影响整洁度。

　　按键采用硅胶键帽加硬质PC面盖的双层结构，键帽表面做了细微的磨砂纹理，手指按上去不会打滑，每个按键的触发行程设置在1.2mm，按压力度控制在60g左右，既有清晰的按键反馈，也不会因为按压力度过大导致长期使用手指疲劳，按键下方的电路板做了环氧灌封处理，即使有少量液体从按键缝隙渗入，也不会接触到电路部分造成短路。设备内置的磁条读卡模块采用插卡式导向槽设计，槽口做了导向倒角，用户插卡时不需要刻意对准就能顺利插入，读卡磁头采用弹簧浮动安装，卡片插入时可以自动贴合磁条，保证读卡成功率，不会因为卡片轻微变形导致读卡失败。整体结构的装配全部采用卡扣加少量螺丝的固定方式，后期维护时只需要拧下底部的两颗固定螺丝就能拆开上壳，更换按键或者检修内部模块时不需要完全拆下设备，降低运维的工作量。
