带非接读卡与显示屏的密码输入终端

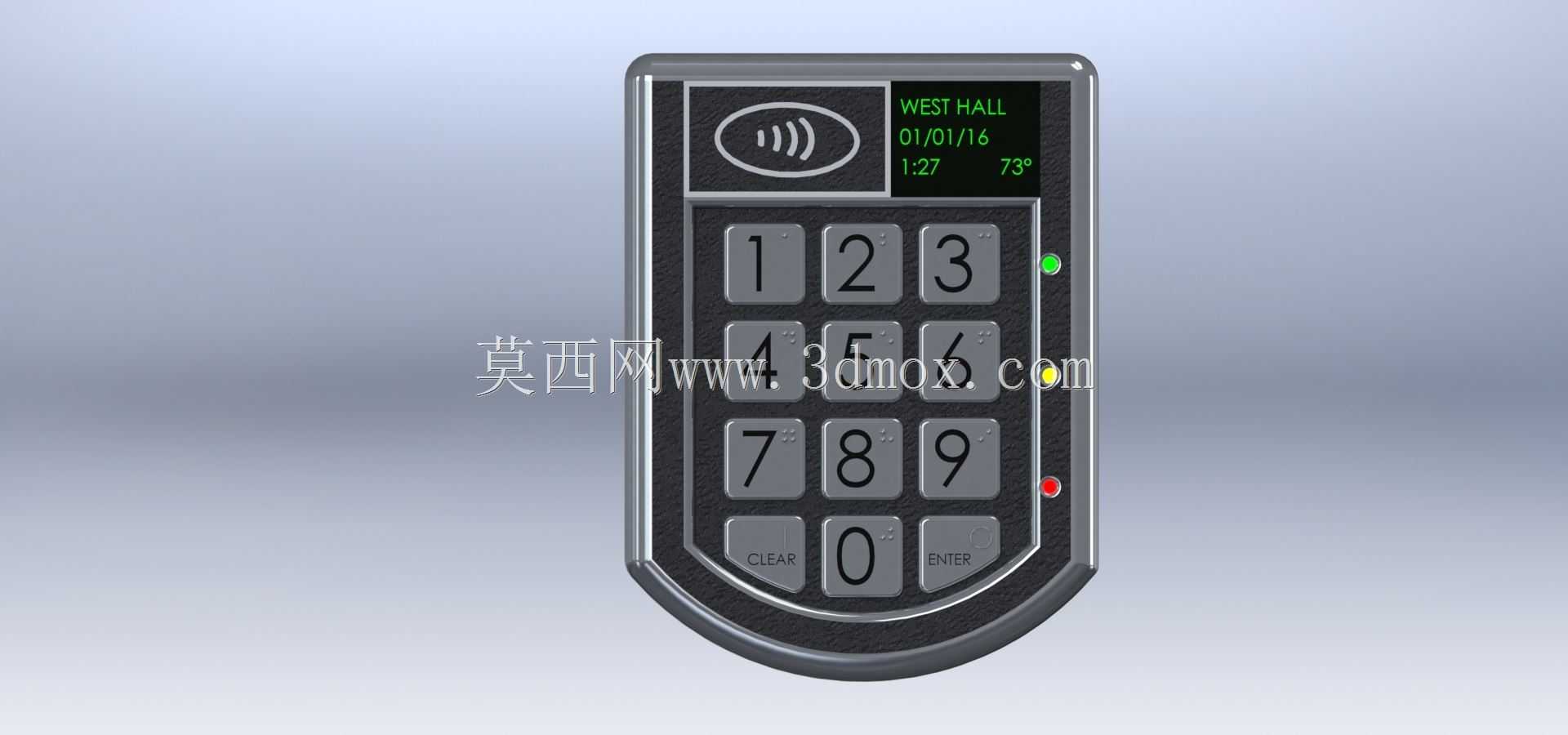

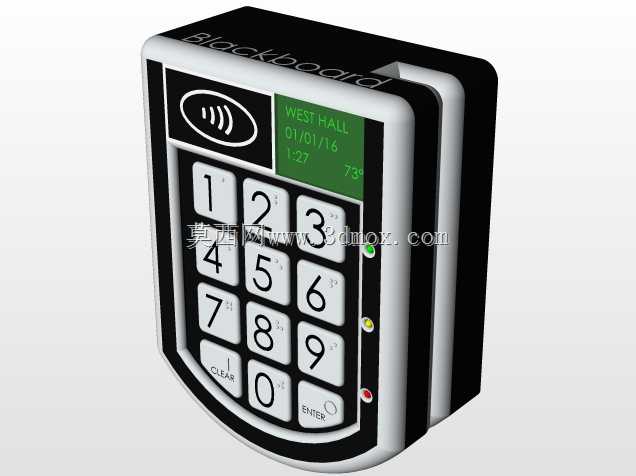

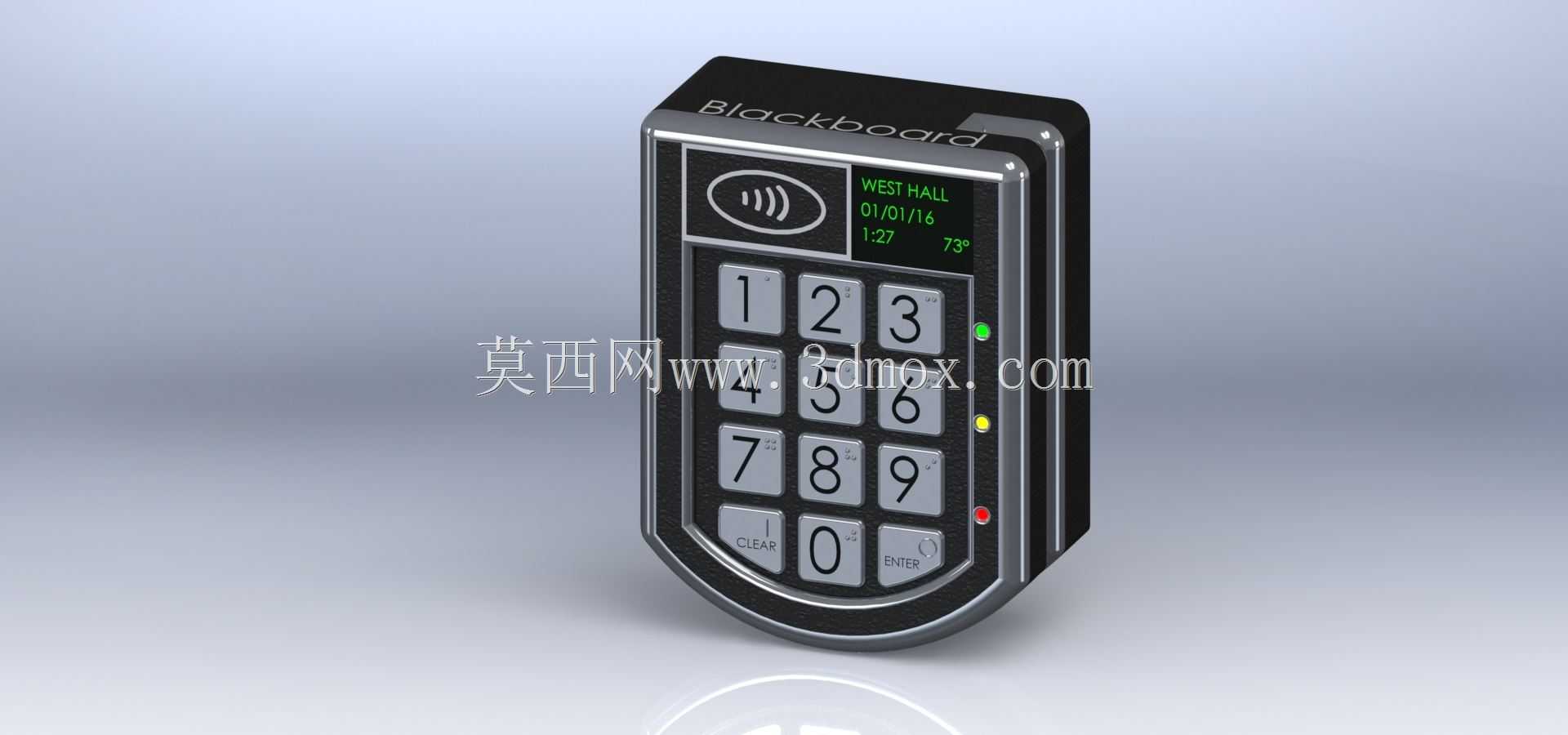

　　这款密码输入终端的结构设计，首先要适配线下自助服务、门禁核验、小额支付点位的安装需求，这类点位大多存在安装空间局促、操作频次高、使用人群复杂的特点，因此在外形轮廓上做了收窄的弧面底部处理，整体竖向握持或壁挂安装时，按键区域刚好贴合普通人手指自然下垂的操作角度，不需要用户刻意调整手腕姿态就能完成按键输入，降低长时间操作的疲劳感。设备正面集成了非接触读卡区域，在结构布局上把读卡感应线圈布置在按键区上方的独立区域，和下方的数字按键区做了物理分隔，避免用户输入密码时误触读卡区域，也能减少金属按键对读卡信号的屏蔽干扰，线圈安装位置距离外壳表面的距离控制在3mm以内，保证非接卡识别的灵敏度，同时不会因为距离过近导致卡片误触发读卡。

　　中间的小尺寸LCD显示屏采用内嵌式安装，屏幕周边做了一圈凸起的防护边框，比屏幕表面高出0.8mm，即使设备正面受到磕碰，也会先接触到防护边框，不会直接刮花或撞碎屏幕，屏幕的显示角度做了15度的仰角调整，壁挂安装在1.2米到1.4米的常规安装高度时，站立的用户不需要低头就能清晰看到屏幕上的内容，屏幕可以输出当前操作位置提示、输入状态提示、环境参数等信息，方便用户确认当前操作的有效性，避免盲操作带来的输入错误。数字按键采用下沉式的矩阵排布，每个按键的表面做了内凹的弧度处理，贴合指腹的接触形态，按键之间的间隙控制在4mm，既不会因为间隙过小导致相邻按键误触，也不会因为间隙过大积攒灰尘杂物，按键的行程设计为1.2mm，按压力度控制在1.2N到1.8N之间，既有清晰的按压反馈，又不会因为按压力度过大导致长时间操作手指酸痛，按键区最下方设置了功能按键，和数字按键做了尺寸区分，方便用户快速识别清除、确认类操作。

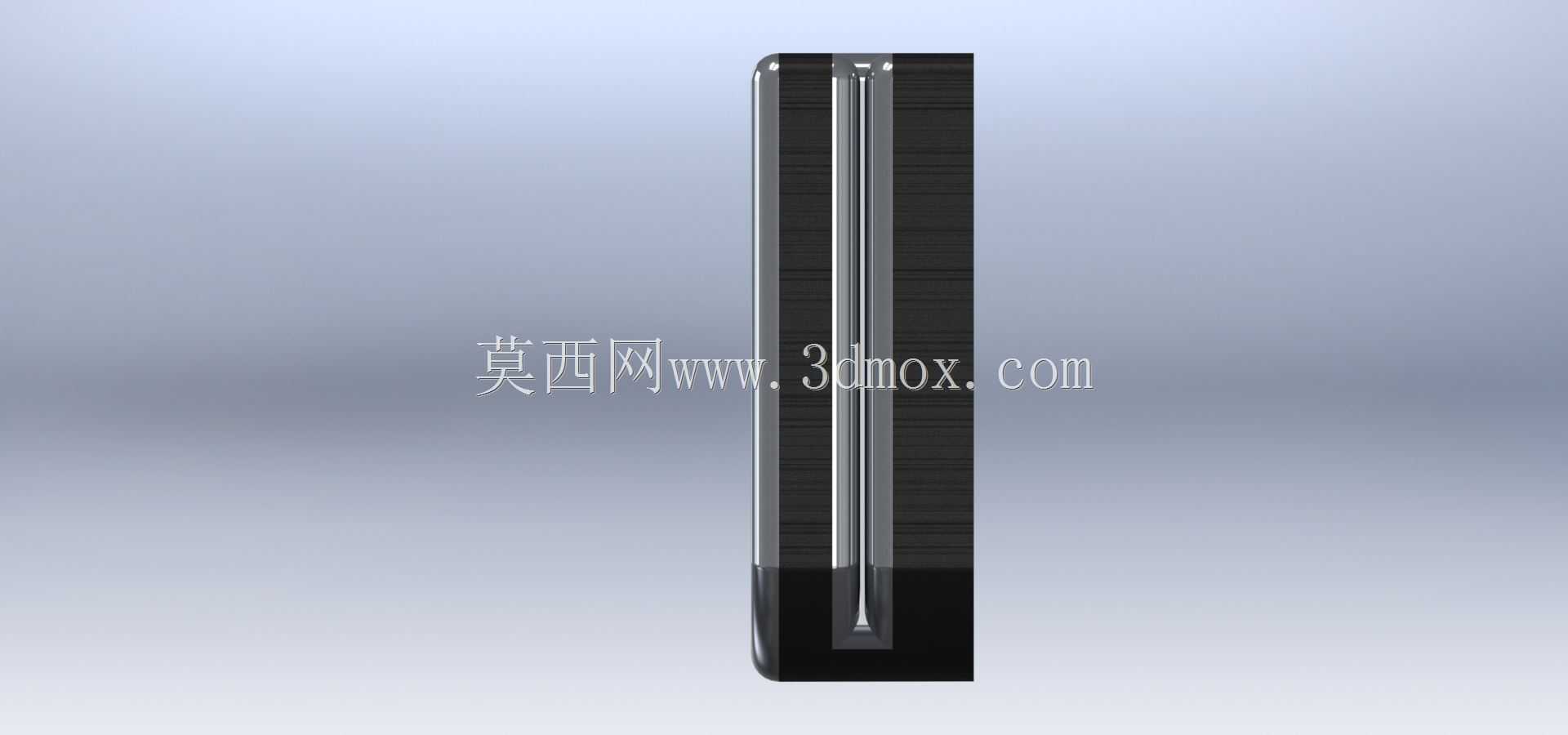

　　设备侧面布置了三个状态指示灯，分别对应电源、读卡、操作反馈三种状态，指示灯采用内嵌式的柔光设计，不会因为光线直射产生眩光，也能在不同光照环境下清晰识别状态，指示灯的安装位置在设备右侧边缘，用户操作时余光就能看到状态变化，不需要刻意转移视线。设备的外壳采用上下扣合的装配结构，接缝位置做了错位的防水筋设计，能够阻挡日常泼溅的液体和灰尘进入设备内部，适配半户外的安装场景，外壳的边角全部做了R3以上的圆角处理，避免尖锐边角划伤操作人员，也能减少磕碰时外壳的应力集中，降低外壳碎裂的风险。在安装边界上，设备背部预留了标准的壁挂安装孔位，孔位间距符合通用弱电终端的安装尺寸规范，可以直接替换同类型的老旧密码输入终端，不需要重新在墙面打孔，设备整体厚度控制在35mm以内，安装后突出墙面的尺寸较小，不会占用过多的通行空间，也不容易被过往的行人磕碰损坏。设备内部的电路板安装位做了分层设计，读卡模块、按键控制板、显示驱动板分别固定在不同的安装柱上，板与板之间预留了足够的散热间隙，同时在对应位置设置了走线槽，避免内部线束杂乱挤压到元器件，也方便后期的维护拆解。在材料选择上，外壳采用阻燃ABS材质，表面做了细磨砂处理，不容易残留指纹和污渍，长期使用也不会因为手部汗液腐蚀出现表面发黏的问题，按键采用耐磨的POM材质，字符采用激光雕刻工艺，不会因为长期摩擦导致字符磨损脱落，保证设备长期使用的识别性。
