可定制3D打印微型无人机螺旋桨结构

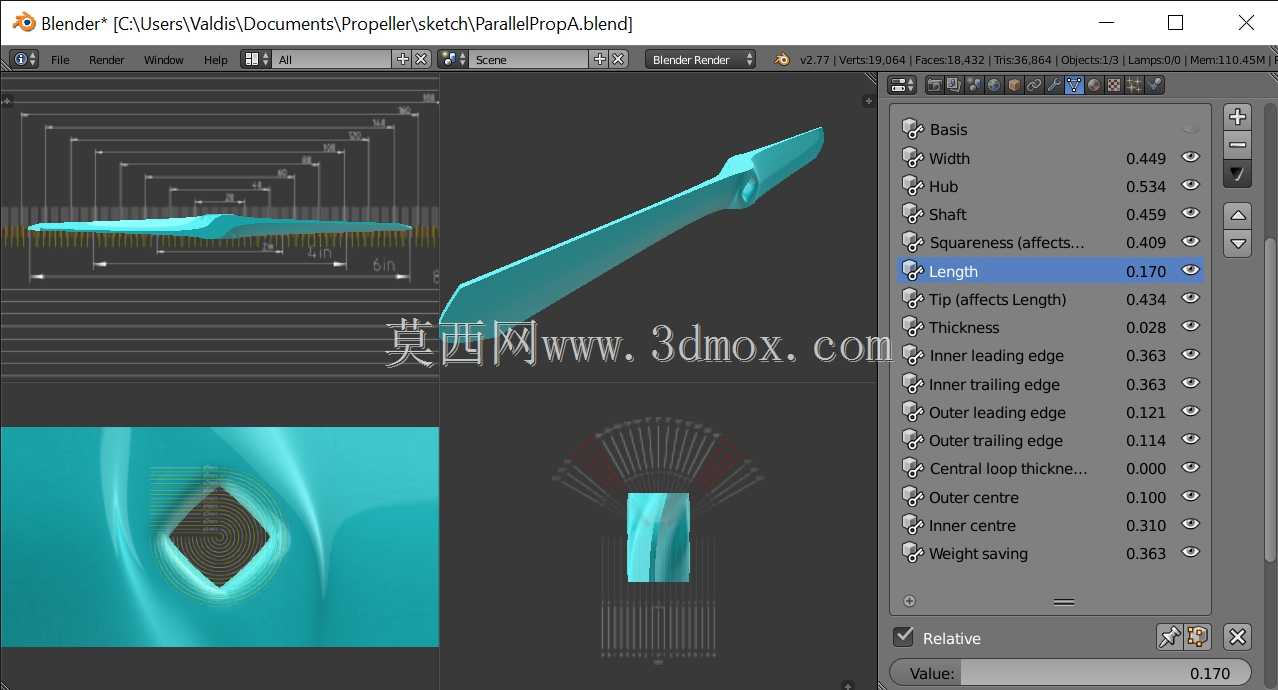

　　在微型多旋翼飞行器的DIY研发与小批量试制场景中，螺旋桨作为直接决定动力效率、飞行稳定性的核心易耗部件，往往需要根据机架尺寸、电机KV值、起飞重量做针对性匹配，市售成品桨的规格覆盖存在明显缺口，尤其是非标准轴距、特殊载荷需求的定制机型，很难找到完全匹配的现成桨叶。这套可参数化调整的螺旋桨建模方案，正是针对这类小批量定制需求开发，使用者无需从零开始梳理翼型、桨根安装位的气动与结构逻辑，仅通过调整混合器内的滑块参数，就能快速生成对应尺寸、螺距的桨叶模型，大幅缩短定制桨的开发周期。

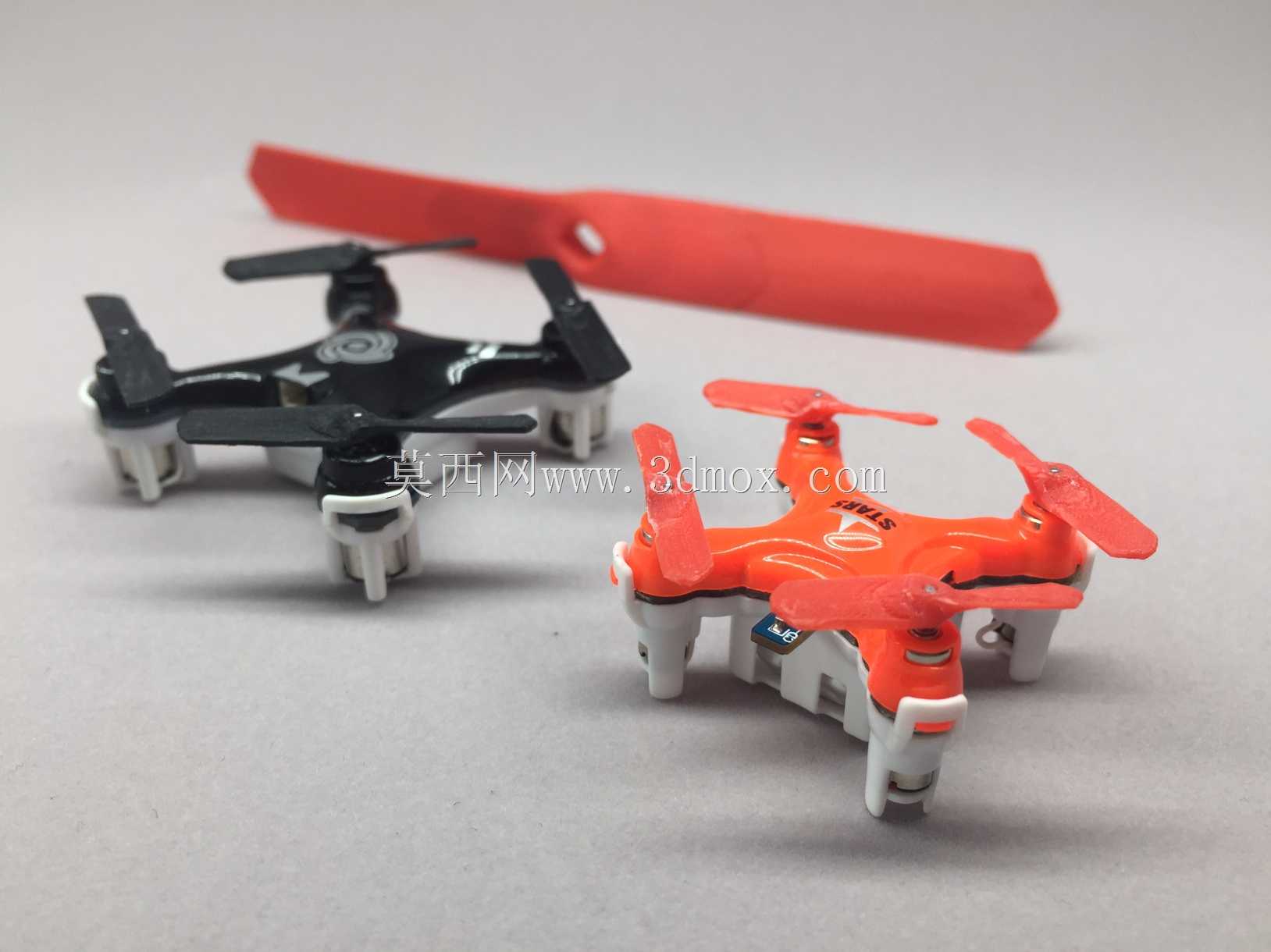

　　从实际使用场景来看，这类定制桨既可以用于微型四旋翼飞行器的动力匹配测试，也能用于小型固定翼航模的拉力组件改装，甚至可以适配桌面级小型空气动力实验台的测试需求。桨叶的设计采用自支撑结构，打印时无需额外添加支撑材料，桨叶成型后表面无支撑残留痕迹，不需要做大量后处理打磨就能直接做动平衡校准，对于桌面级FDM3D打印设备非常友好，普通PLA、PETG耗材都能完成打印，不需要特殊工程材料就能满足日常飞行的强度需求。

　　设计思路上，这套方案没有采用固定翼型的固化建模逻辑，而是将桨叶的弦长变化、螺距分布、桨根安装座尺寸都做了参数化关联，调整尺寸时翼型的扭转角度会随桨叶半径自动匹配，避免手动调整时出现翼型失真、螺距突变的问题。以常规21mm长度的微型桨为例，桨根安装孔位直接适配常用的微型空心杯电机输出轴，安装座的加厚区域做了应力分散过渡，不会出现电机急加速时桨根断裂的问题；桨尖位置做了小幅收窄处理，能降低高速旋转时的翼尖涡流损耗，同时减少桨尖震颤带来的飞行噪音。

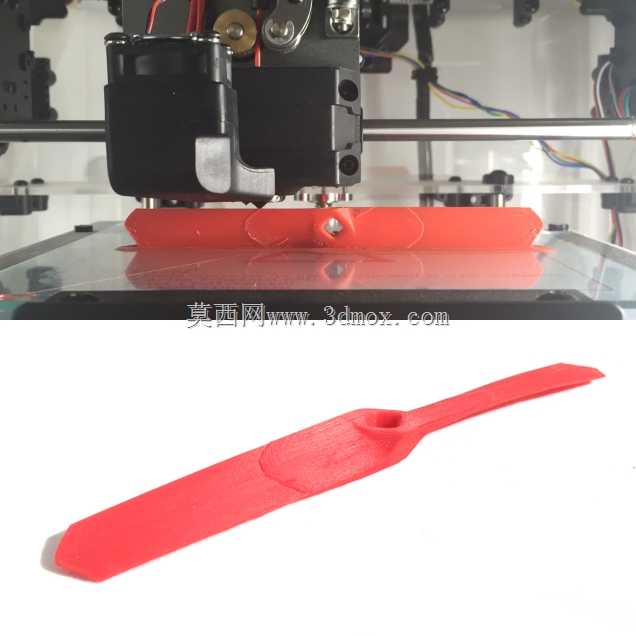

　　安装边界方面，生成的桨叶模型预留了标准的电机轴配合间隙，打印完成后仅需用细砂纸轻微打磨安装孔内壁就能顺利压入电机轴，不需要额外做粘接固定；桨叶的侧向投影厚度控制在合理范围，打印时将桨叶侧面朝向打印平台放置，就能依靠自身结构实现无支撑打印，成型后的桨叶翼型表面连续度好，层间结合强度足以应对微型电机的输出拉力。如果需要生成反向旋转的配对桨，仅需在切片软件中对模型做镜像处理即可，不需要重新调整参数，同一套模板就能同时生成正反向两种旋转方向的桨叶，适配多旋翼飞行器正反桨配对的需求。

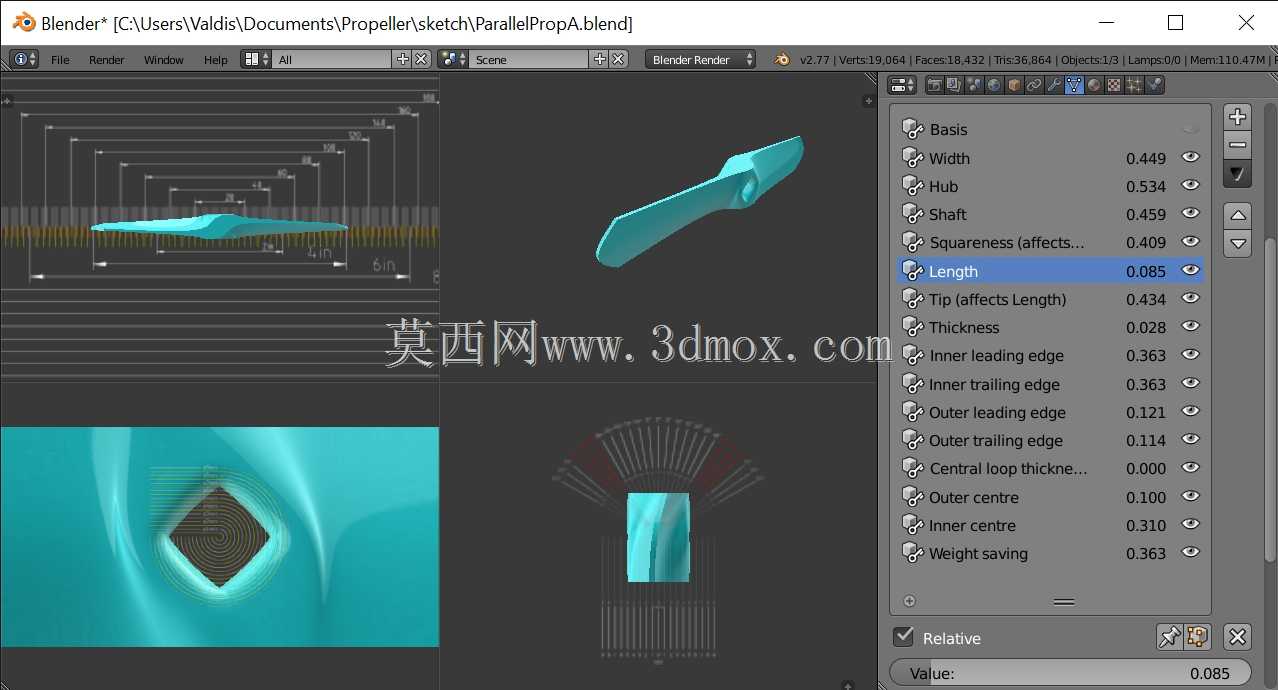

　　从实际测试表现来看，按照默认参数打印的21mm微型桨，搭配常用的8520空心杯电机时，动平衡偏差控制在很小的范围，仅需在桨尖贴少量配重胶带就能达到平稳运转的状态，拉力输出比同尺寸市售成品注塑桨偏差不超过5%，完全能满足DIY航模、小型实验飞行器的飞行需求。针对不同的起飞重量需求，使用者还可以通过调整参数滑块改变桨叶宽度、整体螺距，匹配更高KV值的电机或者更大的起飞重量，不需要重新绘制翼型曲线，大幅降低了定制螺旋桨的建模门槛，即使是没有系统学习过气动设计的结构从业者，也能快速生成符合自己需求的可用桨叶模型。
