折叠式便携英寻回飞棒无人机结构设计

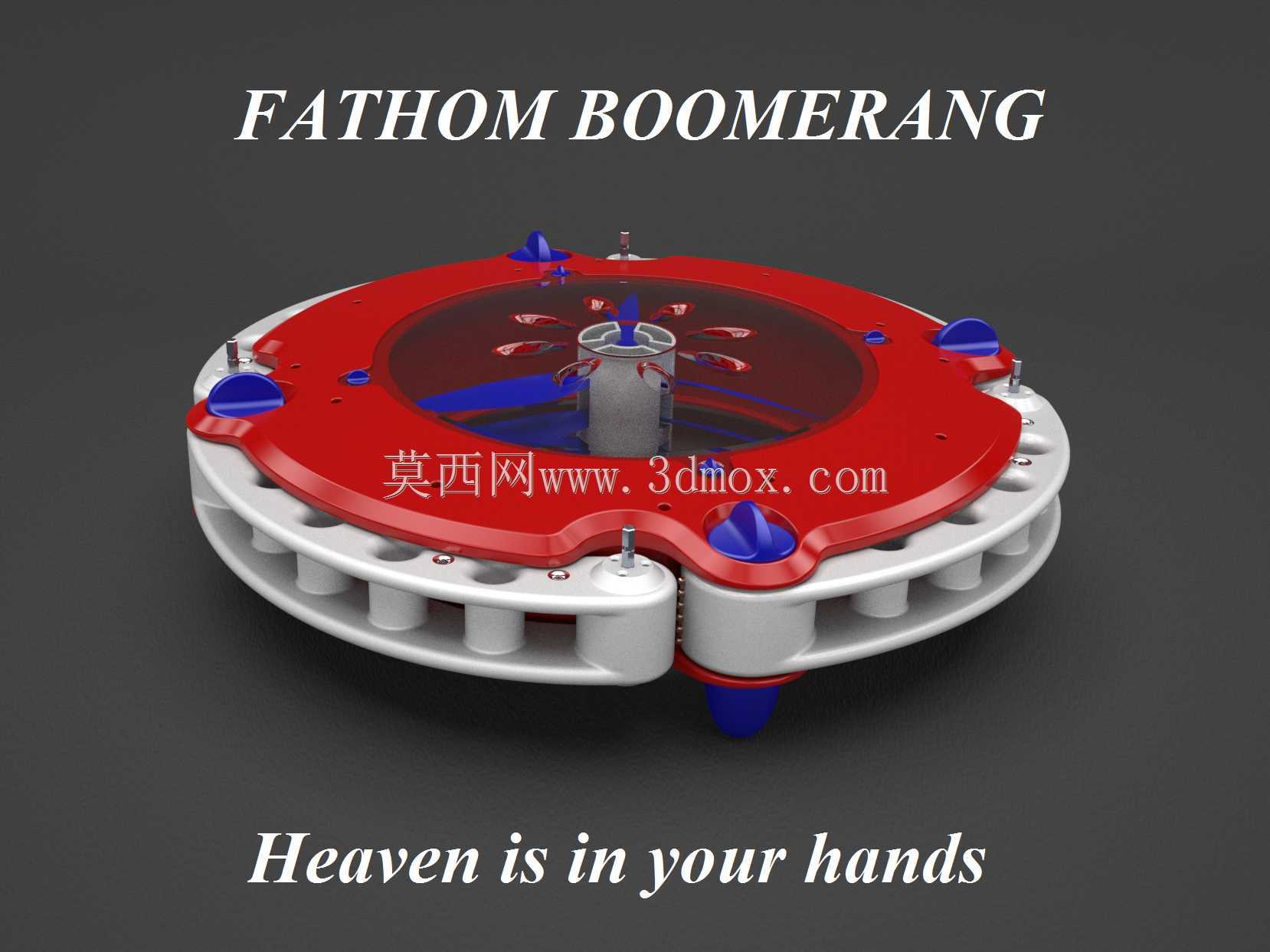

　　这款折叠式飞行器的结构设计核心围绕便携性与快装需求展开，无需额外辅助工具即可完成整机组装，折叠状态下可放置于背包、衣物口袋等狭小空间，适配户外航拍、短途侦查、个人娱乐等多场景的携带需求，解决了传统多旋翼飞行器体积偏大、携带不便的痛点。从结构组成来看，整机动力单元由4台微型发动机搭配4组调节器构成，电池舱预留了最多8组电池的安装位，可根据实际作业需求灵活配置电池数量，平衡续航时长与整机重量，在需要长距离作业时加装满配电池可大幅拓展工作半径，短距离休闲使用时减少电池装载量可提升机动灵活性。机身主体采用TRIATA独特固定系统，整套结构仅包含2个机身主体零件、4个肩部连接构件、4个主紧固螺钉、4个起落支撑腿，

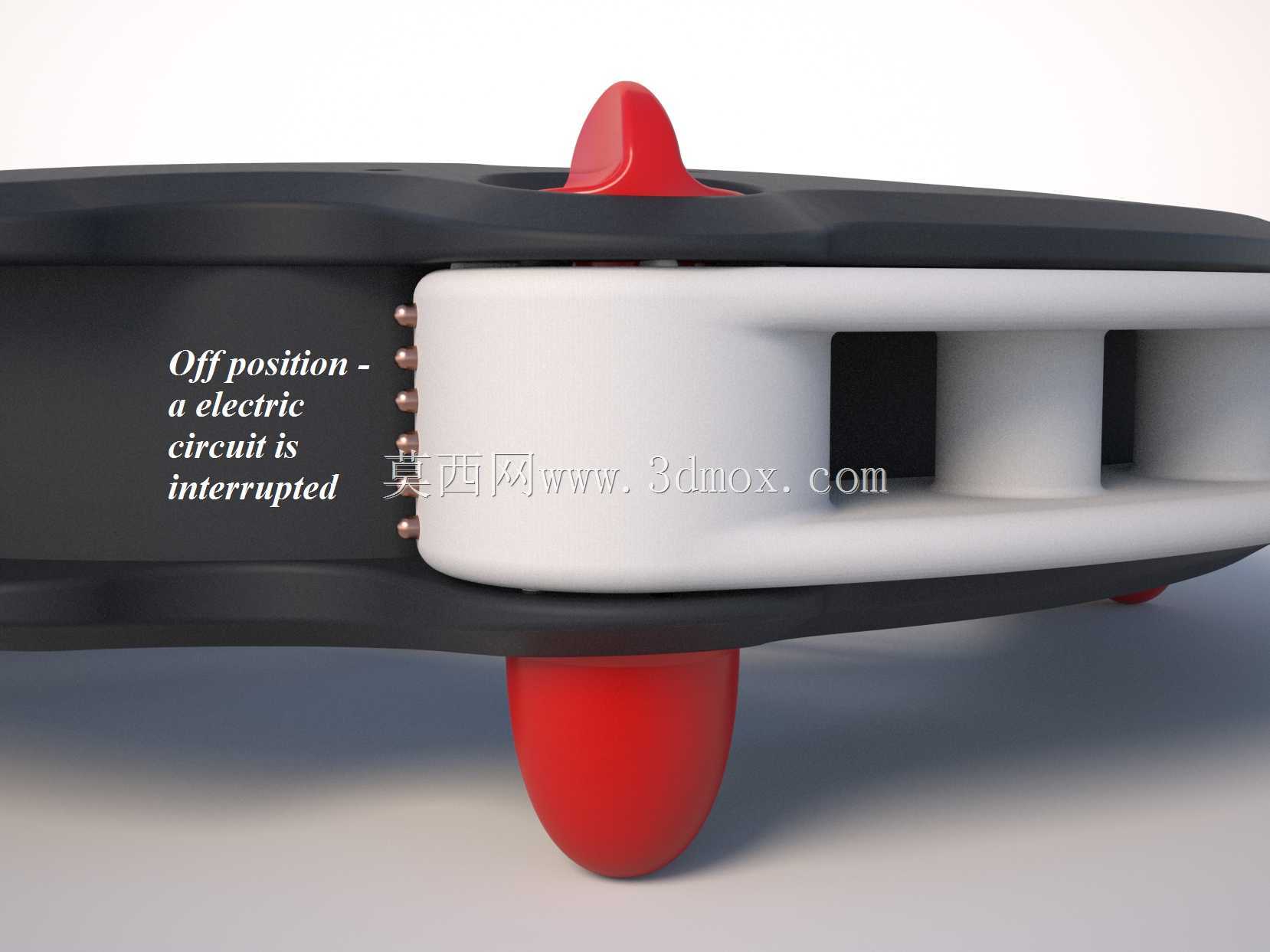

　　起落腿同时兼具紧固螺钉螺母的功能，无需额外配置锁紧零件，减少了整机零件总数与装配工序；肩部构件承担折叠转轴与结构连接的双重作用，折叠状态下肩部结构可自动断开电路连接，避免携带过程中误触启动引发安全隐患，展开到位后电路自动接通，无需额外操作开关即可进入待启动状态。机身外壳配置2片透明壳体，每片壳体仅通过4个螺钉即可完成固定，拆卸维护时无需拆解大量紧固件，可快速打开壳体检查内部电路与动力组件；螺旋桨托架为独立模块化设计，与肩部构件采用统一连接接口，所有同位置部件均做了通用化设计，批量生产时单个零件仅需单套注塑模具即可成型，大幅降低开模成本与生产管控难度，后期维护时损坏部件可直接替换，无需针对单侧位置定制专用配件。

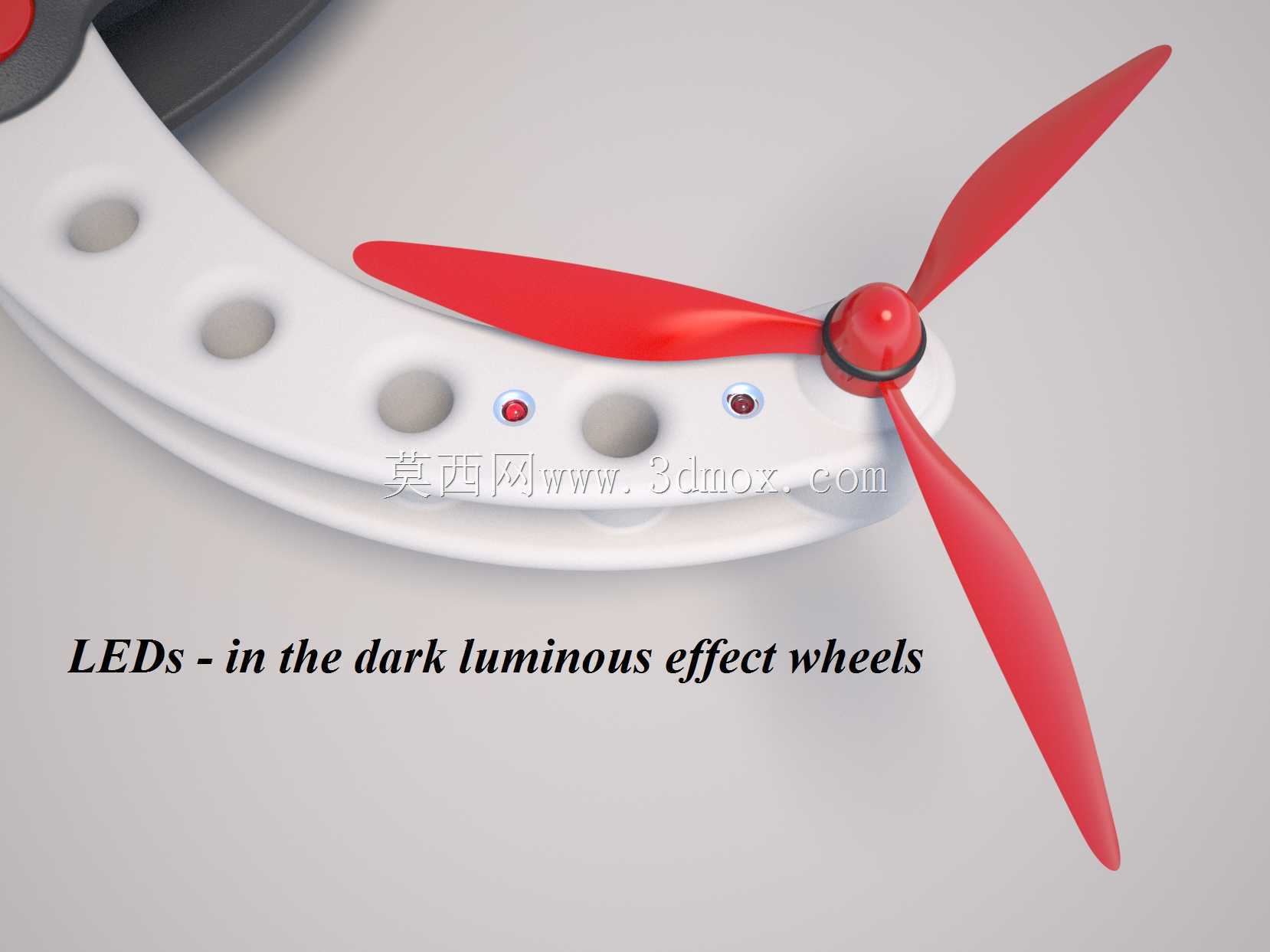

　　肩部构件内置LED二极管，螺旋桨底部覆盖镀铬反光层，黑暗环境中启动后，旋转的螺旋桨会随LED发光形成4个彩色光圈，光圈颜色可通过更换不同发光色的二极管调整，兼顾夜间飞行的视觉识别性与外观表现力。整机结构受力经过优化，核心受力点均集中在TRIATA固定系统的主连接位置，日常飞行中的振动、轻微磕碰不会造成结构松散，唯一易受撞击损坏的部件为螺旋桨，而螺旋桨采用快拆接口设计，更换时无需工具即可徒手完成拆装，大幅降低了后期维护成本。机身中心预留了通用载荷安装位，可根据使用需求加装小型摄像模块、传感组件等拓展配件，该安装位采用标准连接孔位，适配市面上多数微型航拍与传感设备，用户可根据自身使用场景灵活拓展功能，无需对机身主体结构做二次修改。

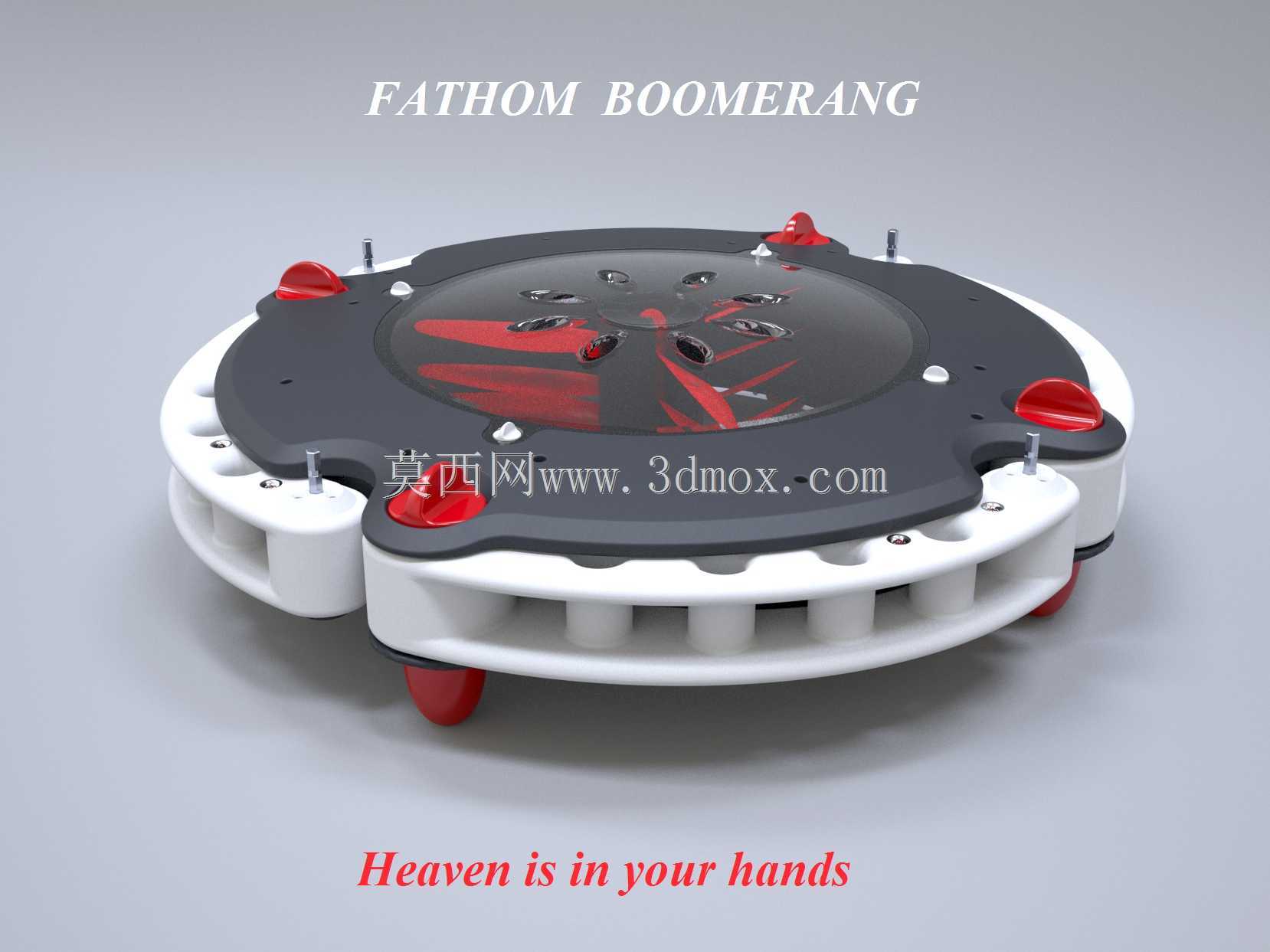

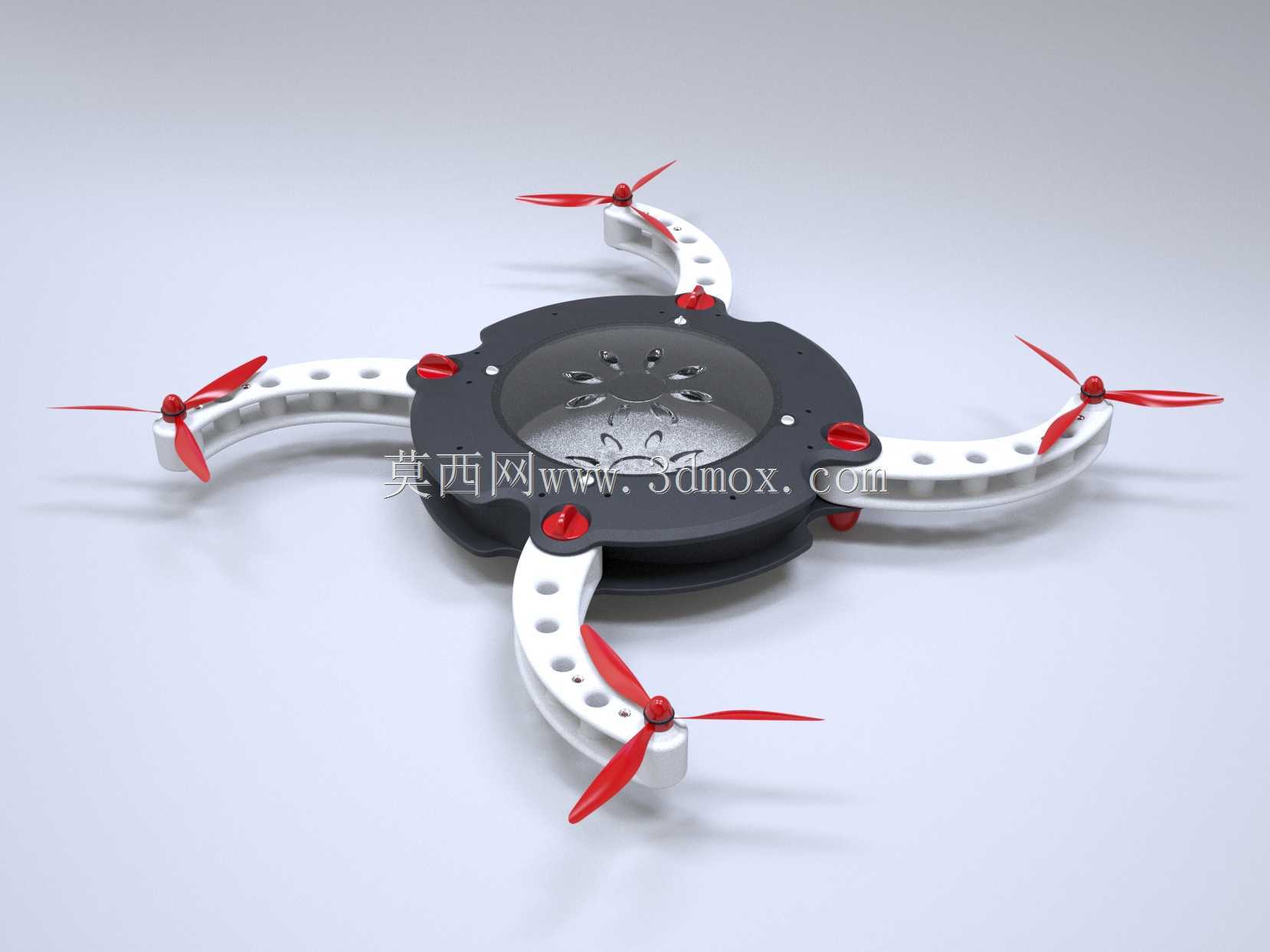

　　整机折叠状态下外形为规整圆盘状，边缘无突出尖锐结构，携带时不会剐蹭背包内其他物品；展开后起落架支撑腿均匀分布在机身四周，落地时可提供稳定支撑，即使在不太平整的户外地面也能平稳放置，不会出现侧翻问题。螺旋桨与机身主体之间预留了足够的安全间隙，旋转过程中不会与机身外壳、起落架产生干涉，同时肩部折叠结构做了到位锁紧设计，飞行过程中不会出现折叠结构意外松脱的问题，保障飞行过程的结构可靠性。
