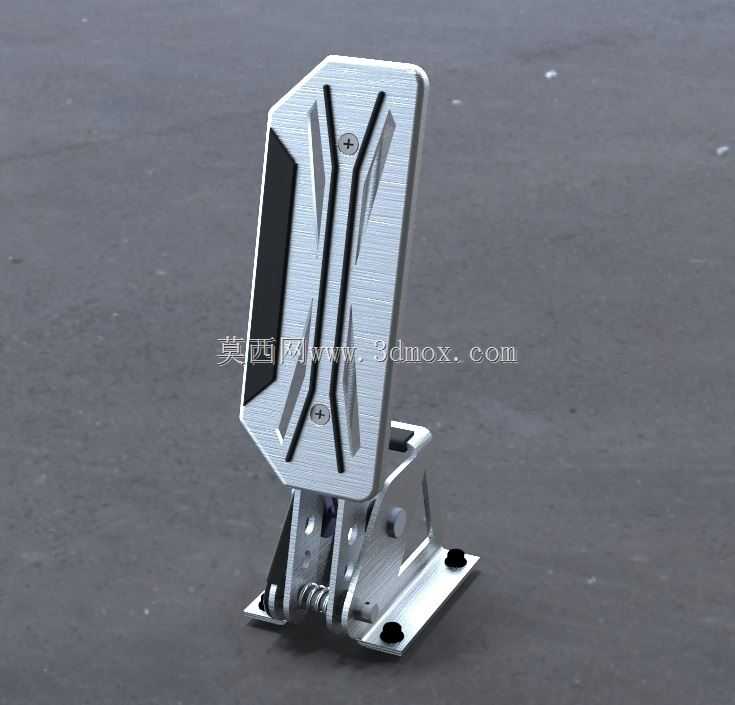

轻量化金属冲压式汽车油门踏板结构设计

　　汽车座舱内的油门操纵机构是驾驶员与车辆动力系统交互的核心接口，直接影响驾驶操控的脚感反馈、行程精度与长期使用可靠性，这款金属结构油门踏板的设计，完全围绕量产车型的实际装车需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现与工艺落地。

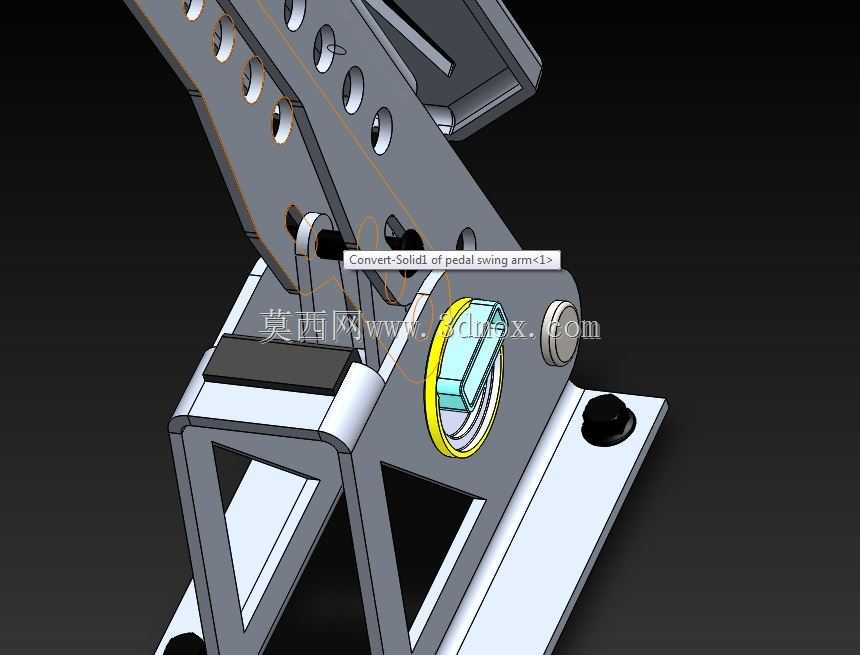

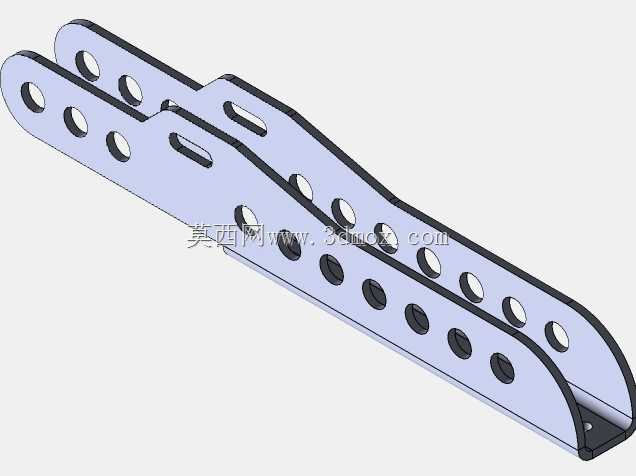

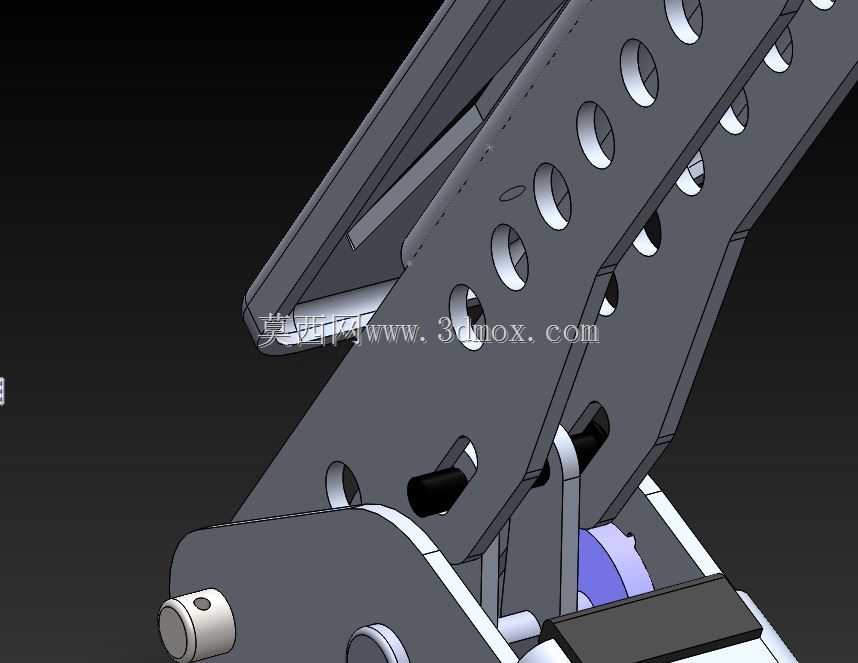

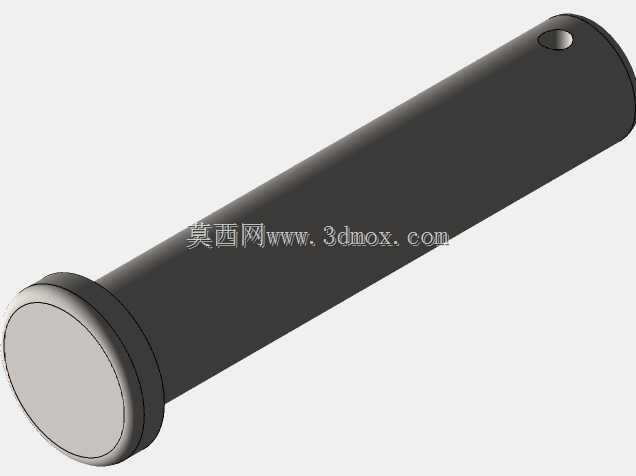

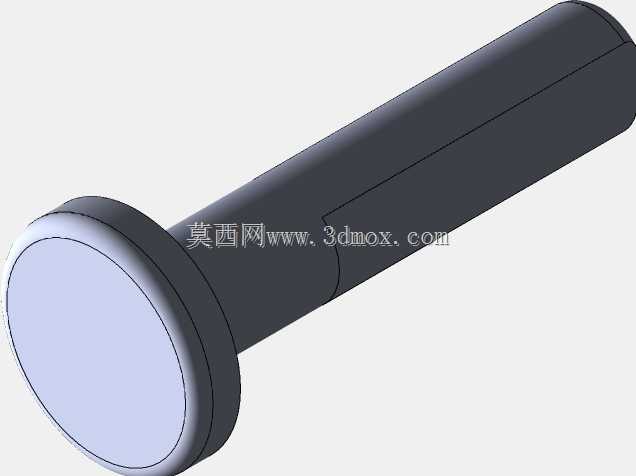

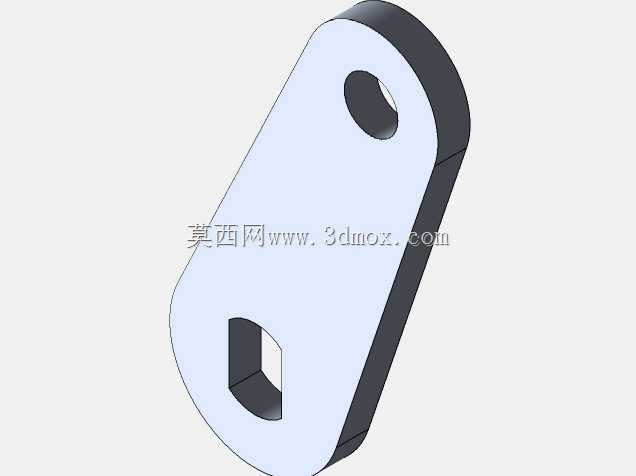

　　从实际装车场景来看，该踏板适配低坐姿的运动型乘用车座舱布局，初始安装状态下踏板面与垂直方向呈15度夹角，这个角度是经过多轮实车脚感验证确定的，能够让驾驶员在保持低坐姿的状态下，脚踝自然搭放在踏板上，长时间驾驶也不会出现脚踝酸胀的问题，同时这个安装角度可以根据不同车型的防火墙安装点位置、地毯厚度、座椅H点高度做适配调整，只需要修改踏板臂上安装槽的相对尺寸，不需要重新改动整体杠杆传动结构，就能适配不同车型的布置边界。踏板的核心传动逻辑采用杠杆销槽配合结构，将踏板面62mm的踩踏行程，精准转换为传感器端40度的旋转角度，这个传动比的设定兼顾了踩踏的线性度与操控灵敏度，既不会因为行程过短导致油门控制过于敏感出现窜动，也不会因为行程过长需要脚踝大幅活动增加驾驶疲劳，销槽结构的配合间隙控制在0.1mm以内，能够避免长期使用后出现旷量导致的油门虚位问题，保证踩踏行程与传感器输出信号的对应精度始终保持在合理区间。

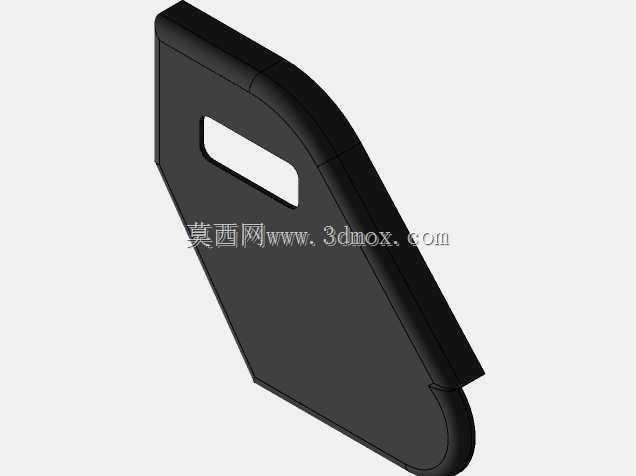

　　工艺设计上充分考虑了不同规模的生产场景，除了塑料防尘盖、紧固件、传感器橡胶加强件这类标准件与非金属件之外，所有金属结构件都可以通过金属冲压工艺完成冲孔与弯曲成型，适合大批量量产时的高速冲压线生产，能够有效控制单件制造成本；针对小批量试制或者改装场景，所有零件也可以采用激光切割后数控折弯的工艺加工，不需要投入专用冲压模具，大幅降低试制阶段的成本投入。材料选型上提供了两种成熟方案，采用6061-T4铝合金加工时，整套踏板组件的重量仅为464克，能够有效降低整车簧下？不，是座舱内的非簧载关联重量，满足车型轻量化的设计目标；如果采用1023碳钢板加工，整套组件重量为1213克，成本更低且结构强度更高，适合对成本敏感的量产车型选用；针对带有2mm厚度钢板摇臂的车型配置，搭配3mm厚度6061铝合金踏板面时，整套组件重量可以控制在728克，兼顾轻量化与结构强度的平衡。需要注意的是，6061铝合金必须采用T4及以上的热处理状态，才能保证结构强度可以承受250lbs的极限踩踏载荷，同等厚度的1023碳钢板强度完全可以满足该载荷要求，不需要额外做热处理强化。

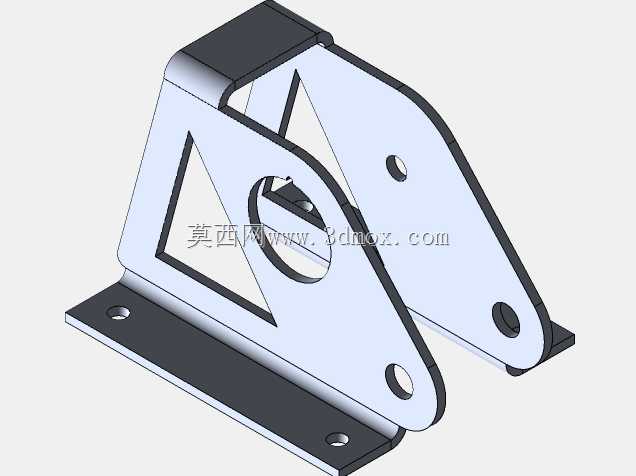

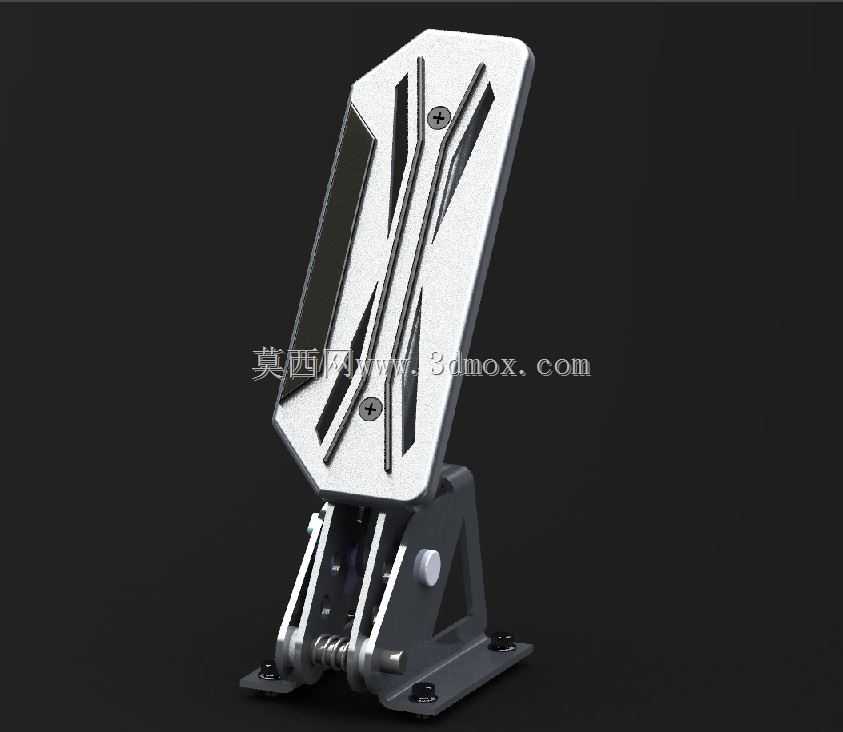

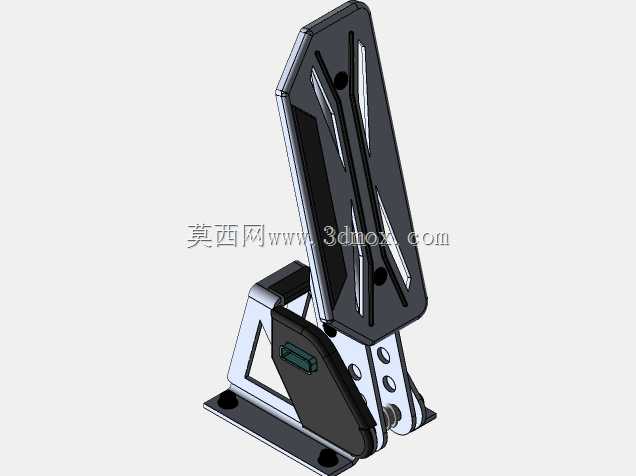

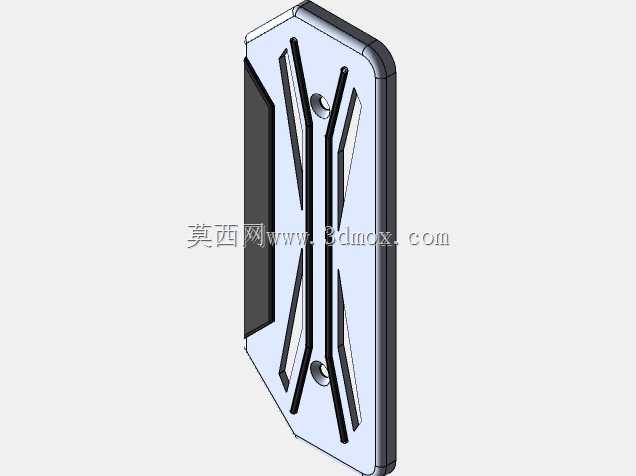

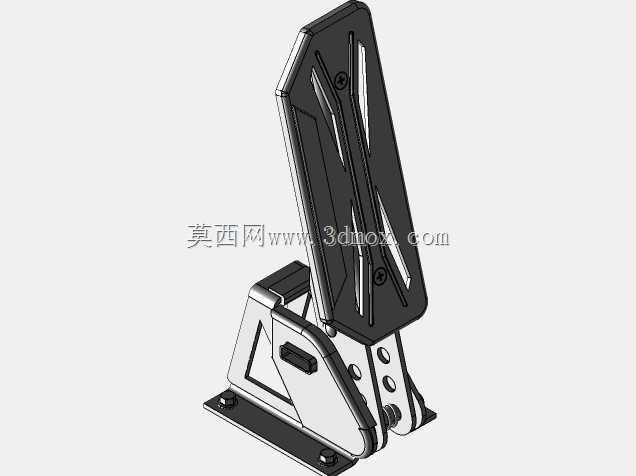

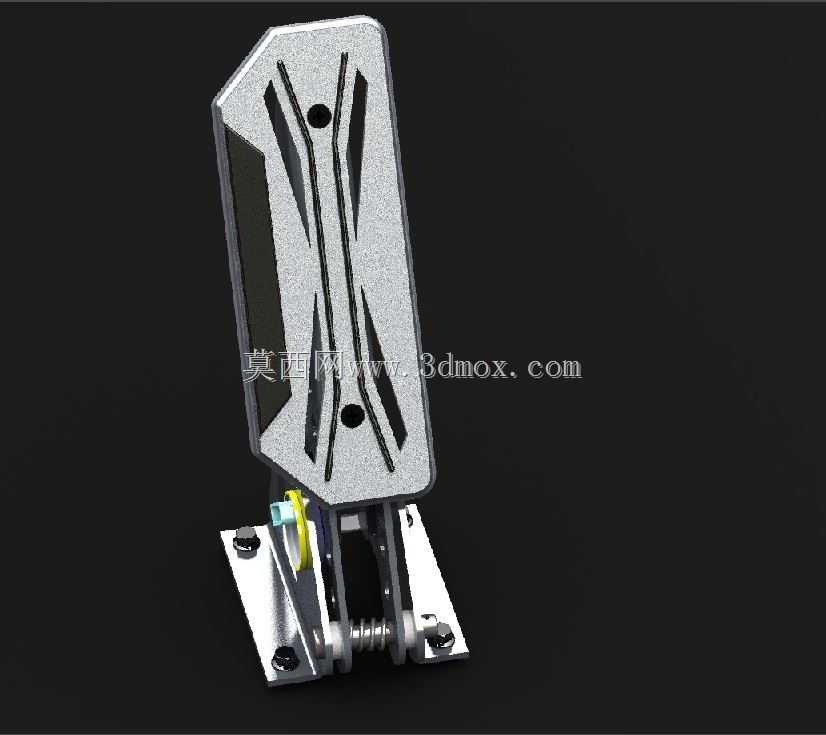

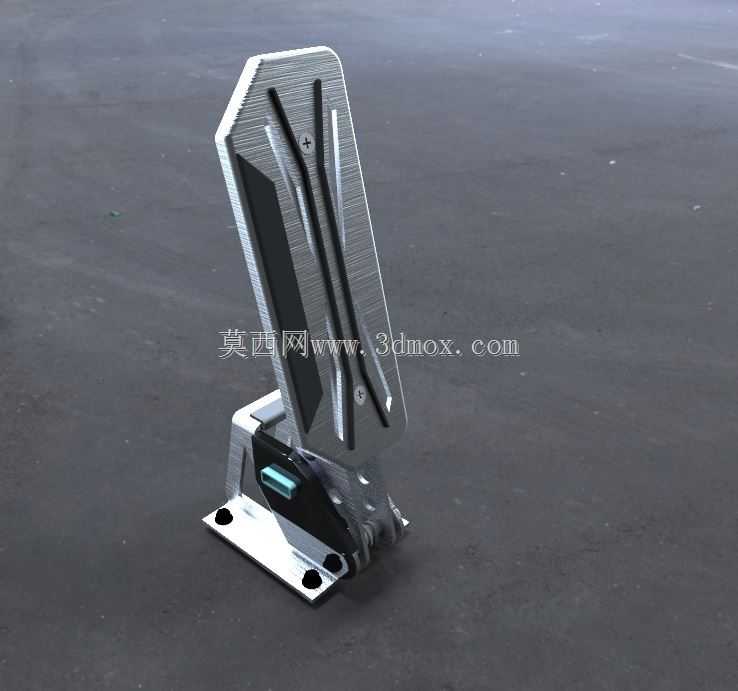

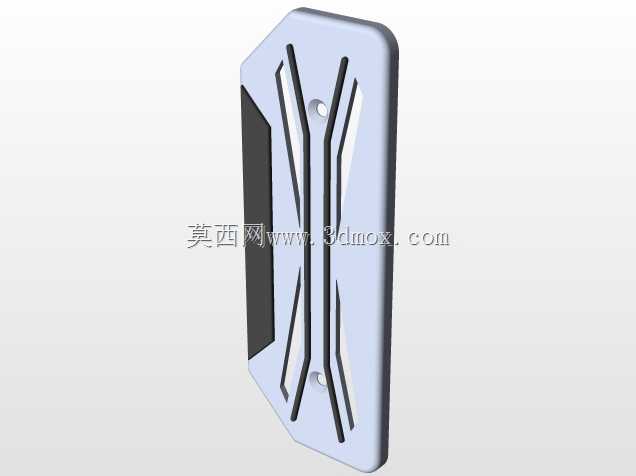

　　踏板本体采用非对称外形设计，左侧设置有橡胶加强件，这个结构一方面是为了提升踏板面的摩擦力，避免鞋底沾水或者沾尘时出现打滑，另一方面对于手动变速箱车型来说，这个加强件的位置刚好对应驾驶员做跟趾动作时脚跟的支撑点，能够帮助驾驶员更顺畅地完成补油操作，适配更激进的驾驶风格。踏板面上的镂空孔位并非装饰设计，一方面是为了进一步降低零件重量，另一方面可以让鞋底携带的泥沙、积水从孔位排出，避免积存在踏板面导致打滑，同时镂空结构也能提升踏板臂的结构刚度，避免长期踩踏后出现弯曲变形。安装边界上，整套踏板的固定点都设计在同一安装平面上，直接通过螺栓固定在车辆防火墙的安装支架上，不需要额外设计异形安装座，安装点的位置公差控制在±0.2mm，能够保证装车后踏板的位置精度，避免出现与周边内饰件、制动踏板的运动干涉。传感器的安装位采用标准化接口，能够适配目前主流的非接触式油门传感器，不需要额外设计转接结构，传感器的旋转轴线与踏板杠杆的旋转轴线同轴度控制在0.05mm以内，能够避免长期使用后出现传感器磨损或者信号偏差的问题。
