带衬套螺栓连接蜂窝夹芯板结构设计

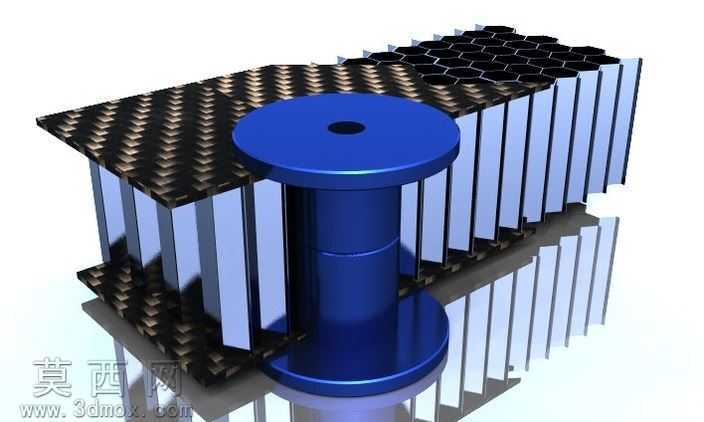

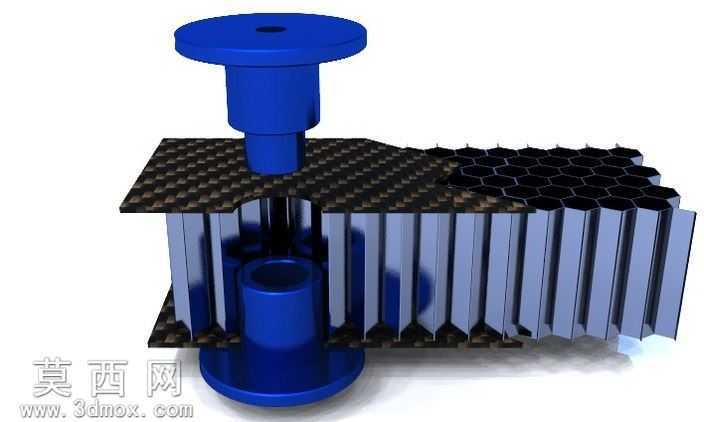

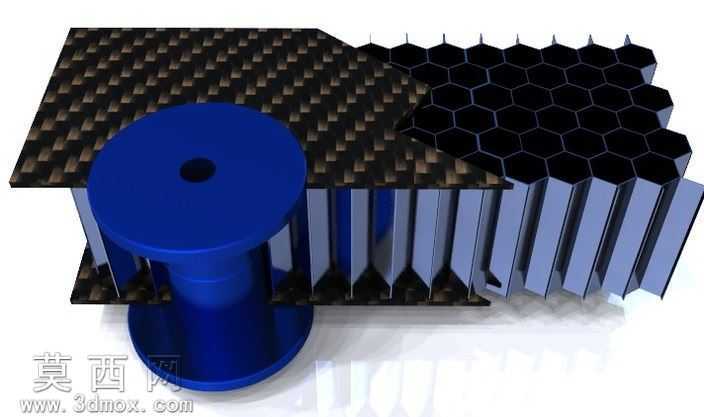

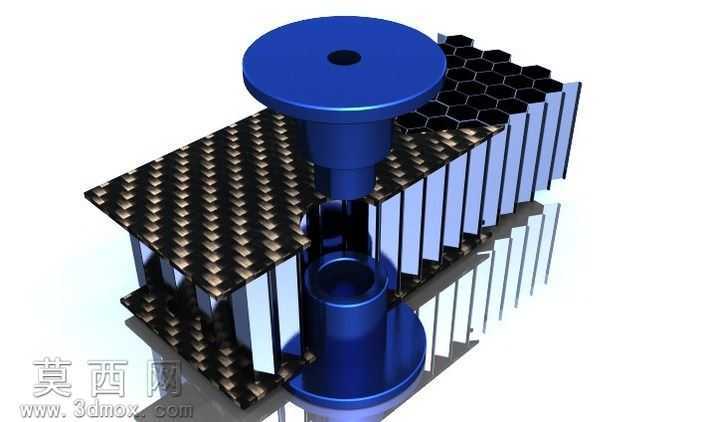

本模型为带衬套螺栓连接的碳纤维蜂窝夹芯板装配结构，建模过程中首先对蜂窝夹芯板的层状结构进行精准还原：上下表层为碳纤维复合材料层，建模时通过曲面偏移构建均匀的薄层实体，赋予碳纤维编织纹理的材质表现，还原碳纤维材料特有的斜纹编织质感与哑光黑的视觉特征；中间芯层为正六边形蜂窝结构，通过参数化阵列生成规整的蜂窝孔格，对蜂窝薄壁赋予金属铝质感的材质，设置半透明的光影效果以清晰展示内部蜂窝的支撑结构，同时通过镜像操作完成上下对称的夹芯层装配。针对螺栓与衬套的连接结构，建模时先构建衬套的阶梯轴式实体，衬套贯穿夹芯板的安装通孔，上端设置与螺栓头部适配的沉台结构，下端设置外翻的承压凸缘，分散螺栓锁紧时的压应力，避免夹芯板局部受压塌陷；螺栓模型采用标准外螺纹特征建模，通过螺旋扫描切除生成真实的螺纹牙型结构，螺栓头部为圆形带中心孔的设计，与衬套上端沉台精准贴合，装配时通过同轴心、面重合的配合关系完成螺栓与衬套、衬套与夹芯板的全约束装配，还原实际安装的配合间隙与定位关系。渲染阶段采用工作室光照环境，添加地面反射效果突出金属螺栓与衬套的亮面金属质感，对碳纤维表层设置各向异性的反射参数，模拟碳纤维材料不同角度下的光泽变化，蜂窝芯层设置轻微的透光属性，直观展示夹芯结构的轻量化特征。设计思路上，该结构针对蜂窝夹芯板材质较软、局部承压能力弱的特点，通过衬套将螺栓的锁紧力分散到更大的接触面积上，避免螺栓直接挤压蜂窝芯造成结构失效，同时保证连接的同轴度与连接强度，适用于航空航天、轨道交通领域复合材料构件的可拆卸连接场景，建模过程中对各零件的壁厚、配合公差都做了符合工程实际的参数设置，可直接用于结构受力仿真与装配工艺验证。
