小型间歇式棒磨实验设备结构设计

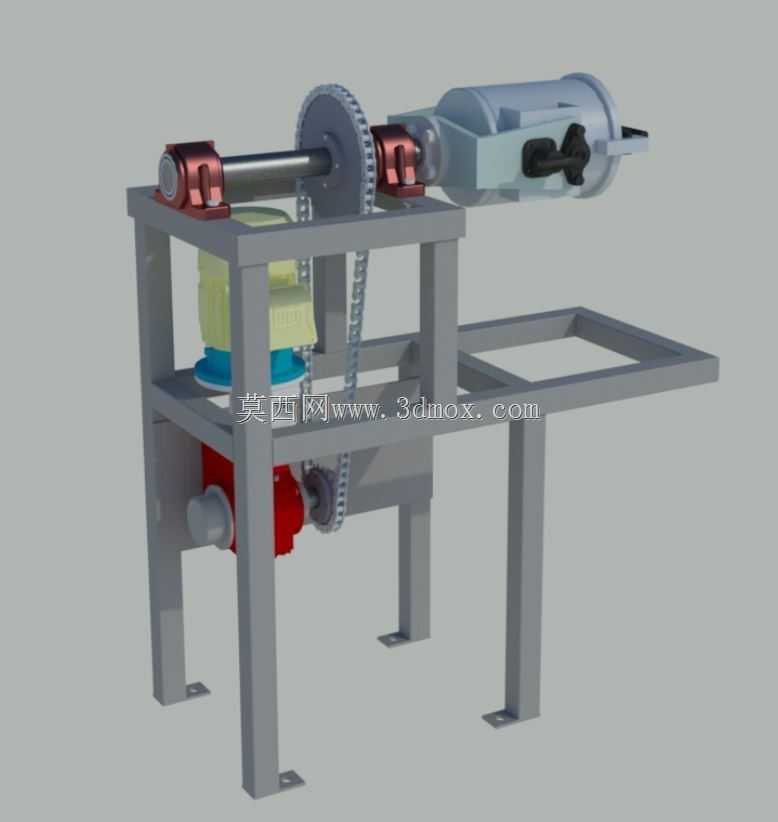

　　这款小型间歇式棒磨设备主要面向实验室选矿流程、小批量矿样粉磨作业场景设计，可满足地质勘探、冶金试验、建材原料小样制备等环节的物料细磨需求，单次处理容积适配8升规格的料筒装载量，适配小批量多批次的试验类磨矿作业，避免连续式磨机在小料量处理时出现的物料残留、混样问题。设备整体采用框架式方管焊接机架结构，四根支腿底部预留安装孔位，可直接通过膨胀螺栓固定在实验室水泥基础或钢制操作平台上，机架整体重心偏低，磨筒工作位置处于机架中部区域，运行时的振动幅度可控制在合理区间，无需额外做重型减震基础即可稳定运行。传动系统采用链传动结构布置，驱动电机卧式安装在机架上层平台，通过链轮链条组件将动力传递至磨筒主轴，主轴两端采用带座外球面轴承支撑，

　　轴承座通过螺栓直接固定在机架横梁上，安装时可通过调整轴承座的固定位置保证主轴同轴度，降低运行时的径向跳动。磨筒采用快拆式锁紧结构设计，筒盖通过偏心锁紧把手实现快速开合，装料、卸料、清理筒体内部时无需拆卸额外紧固件，可大幅缩短试验批次间的换料时间，筒体内壁铺设耐磨衬层，可适配钢棒作为研磨介质，研磨过程中钢棒以线接触方式作用于物料，出料粒度均匀，过粉碎现象比同规格球磨机更易控制，适合对出料粒度分布有严格要求的试验场景。设备的动力端与磨筒端采用分体式布局，电机与传动组件布置在磨筒侧上方，避免磨矿过程中漏出的矿浆飞溅到电机或传动部件上，降低设备维护频次。机架下层预留了接料槽安装空间，磨筒翻转卸料时可直接将物料排入下方接料容器，

　　无需额外搭建卸料辅助支架。设计过程中充分考虑了实验室场景的操作便利性，所有操作部件均布置在设备正面操作人员伸手可及的高度，锁紧把手、电机控制开关的位置符合人体操作习惯，无需登高或探身即可完成全部操作流程。整机外形尺寸适配常规实验室门宽与通道宽度，可直接通过标准实验室门洞，无需拆解即可完成设备转运与就位。传动链条外侧预留了防护罩安装位，实际投产使用时可加装钢制防护罩，避免运行过程中链条夹碰操作人员衣物或工具，满足实验室设备的安全防护要求。主轴的转速参数经过匹配计算，可保证筒体内钢棒在合适的提升高度下落，既不会因转速过高导致钢棒随筒体做离心运动失去研磨作用，也不会因转速过低导致钢棒滑落冲击不足、磨矿效率下降。轴承座选用带密封结构的型号，

　　可阻挡磨矿过程中产生的粉尘进入轴承内部，延长轴承的润滑维护周期，日常使用时仅需定期补充润滑脂即可保证长期稳定运行。机架的焊接结构做了去应力处理，焊接完成后整体进行时效处理消除焊接内应力，避免长期使用过程中机架出现变形导致主轴同轴度偏差，影响设备运行稳定性。磨筒的进料端与出料端做了圆弧过渡处理，无物料积存死角，清理时可直接用清水冲洗筒体内部，不会出现矿料残留影响下一批次试验结果的问题。
