MATHESON3476-A气体压力调节装置结构

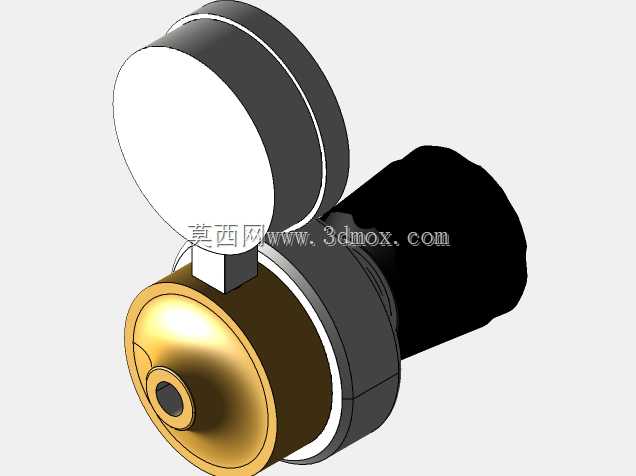

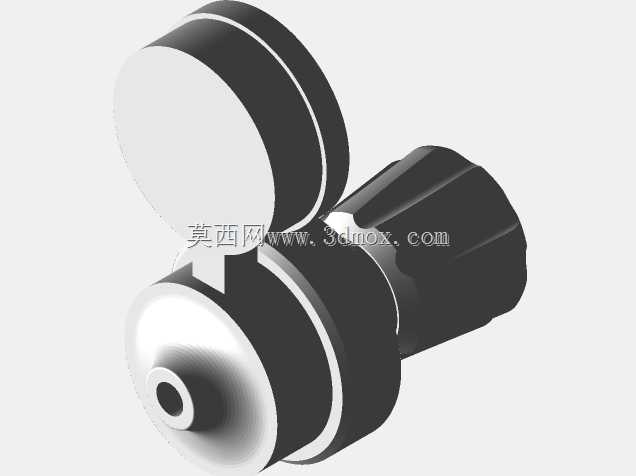

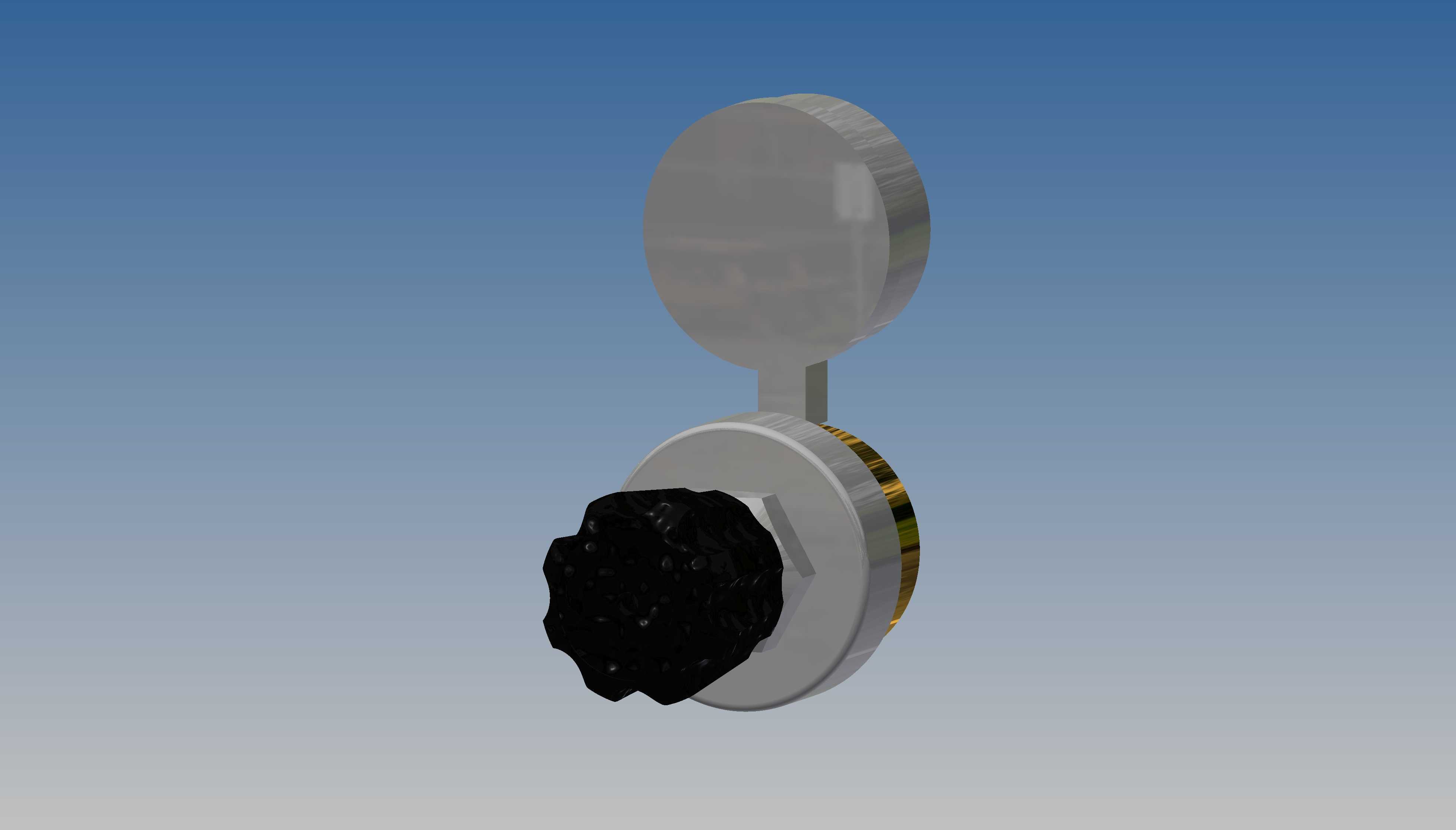

　　这款调压结构的设计，最初是面向实验室集中供气、小型工业气路终端的压力管控需求做的适配，在实际气路布设场景里，它通常串接在高压气源出口与用气终端之间，把上游钢瓶或者管路输出的高压气体，稳定降到下游设备可承受的工作压力区间，避免压力波动冲击精密用气元件，比如气相色谱、气焊割炬、小型气动执行机构这类对进气压力稳定性有明确要求的终端，都能见到同类型结构的应用。从结构布局来看，它采用了上置翻盖防护的设计思路，顶部的圆形翻盖通过窄连接臂和阀体主体相连，日常非调试状态下翻盖可以扣合覆盖调压旋钮区域，避免车间落尘、飞溅的切削液或者误触碰到调压部件，导致输出压力偏移；需要调整输出压力的时候，翻开上盖就能直接操作下方的黑色星形旋钮，

　　星形旋钮的多棱边结构是特意做的防滑设计，即便操作人员戴着手套，也能稳定转动旋钮完成压力微调，不需要额外借助扳手等工具，单手就能完成操作，这点在现场调试的时候实用性很强。阀体主体的下部是带外螺纹的连接端，设计时特意在螺纹根部预留了密封垫圈的安装槽位，和管路对接的时候，不需要额外缠绕过多生料带，靠配套的密封垫圈就能实现端面密封，既减少了装配时的密封材料冗余，也能避免密封碎屑掉入气路造成下游元件堵塞；连接端旁侧的金属色环是压力等级标识区，不同色环对应不同的耐压区间，现场布设管路的时候，施工人员不用凑近看阀体上的钢印参数，远远看色环就能快速区分该调压结构的适用压力段，能有效降低管路错接的概率。做三维结构设计的时候，

　　特意把调压旋钮的操作行程做了限位约束，旋钮转动到最大开度和最小闭死位置都有硬限位，不会因为操作人员过度旋拧导致内部调压膜片或者弹簧结构过载损坏；内部的气流通路做了逐级扩容的流道设计，高压气体从入口进入后，先经过初级缓冲腔卸除部分动压，再通过调压阀瓣的节流作用实现压力调节，最后从出口输出稳定压力的气流，这种流道设计能大幅降低高压气体节流时产生的气流啸叫，在实验室这类对环境噪音有要求的场景里，使用体验会好很多。安装边界方面，这款调压结构的主体径向最大尺寸和上部翻盖的外径保持一致，安装时只需要预留出翻盖开合的操作空间即可，不需要在阀体周围预留过大的操作余量，在密集布设的气路面板上安装时，相邻阀件的中心距只要比阀体最大外径大10毫米左右，

　　就能互不干涉完成翻盖操作和旋钮调节；阀体下部的连接螺纹采用通用的管螺纹规格，能和市面上绝大多数标准气路接头直接适配，不需要定制特殊转接头，不管是新做气路布设还是旧设备的调压元件替换，都能直接装用。从结构可靠性角度考虑，设计时把所有活动密封面都做了导向定位，调压过程中阀瓣不会出现偏磨，长期使用也不会因为密封面磨损出现压力漂移；上部的翻盖和连接臂采用一体化的结构设计，没有额外的铰接小零件，不会因为频繁开合出现铰接件脱落的问题，在工业现场复杂的使用环境下，结构耐用性更有保障。
