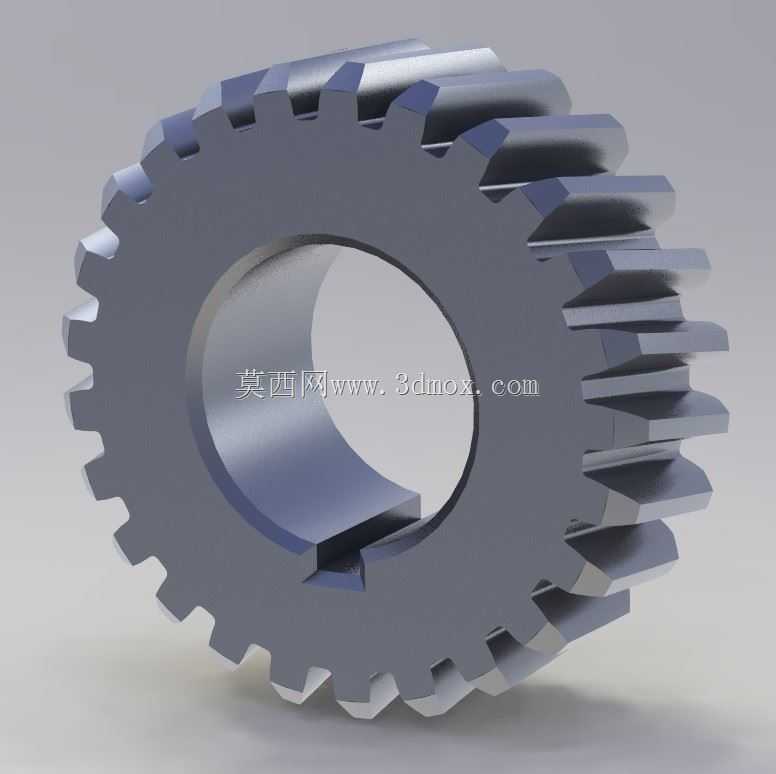

在各类机械传动系统的设计工作中,斜齿轮是应用场景覆盖极广的核心传动零件,从常规的输送线减速单元、机床主轴传动箱,到轻工包装设备的动力传递路径、自动化产线的分度传动机构,但凡需要平稳传递旋转扭矩、控制传动比误差的工况,斜齿轮都凭借重合度高、啮合冲击小、运行噪音低的特性,成为直齿轮之外的优先选型方向。很多刚接触传动结构设计的工程师,在搭建斜齿轮模型时往往会陷入重复建模的低效循环,每次调整模数、齿数、螺旋角、齿宽、键槽尺寸都要重新绘制齿廓、切除螺旋齿形,不仅耗费大量建模时间,还容易因为齿廓渐开线绘制误差导致啮合干涉,后续做运动仿真时频繁报错,甚至影响实际加工后的装配精度。

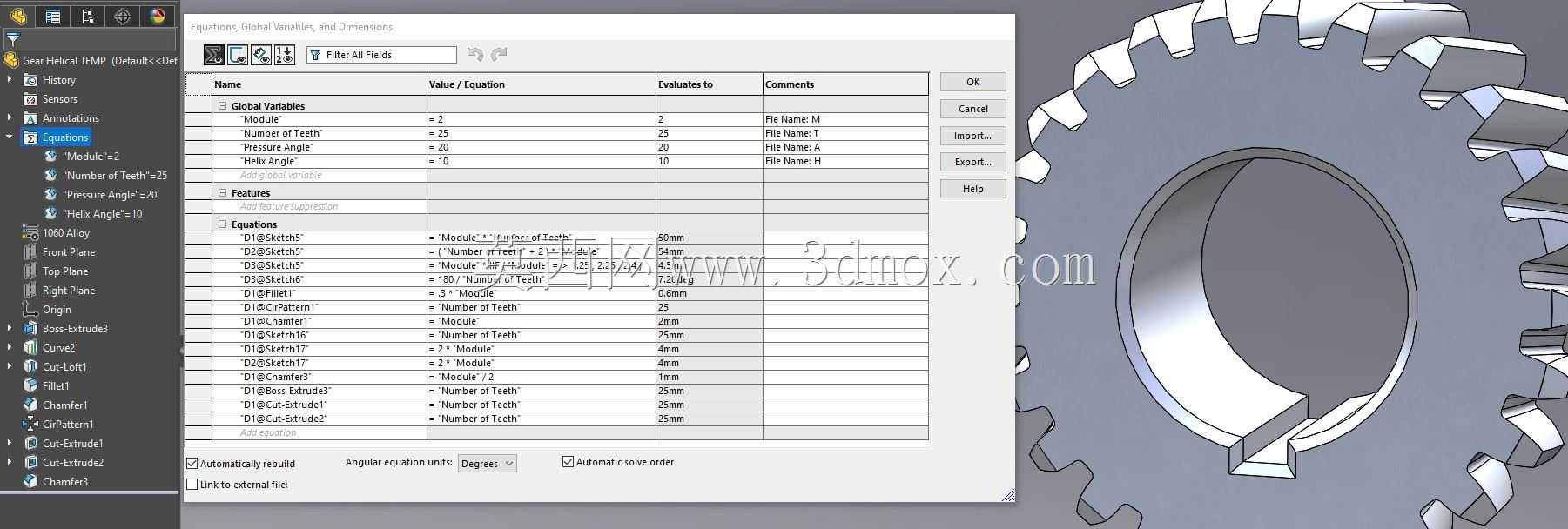

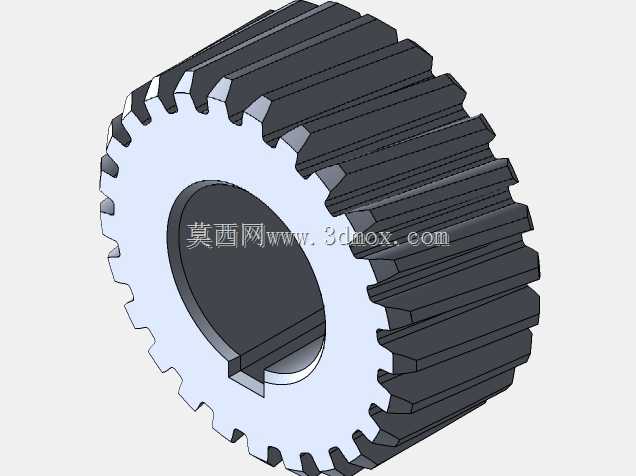

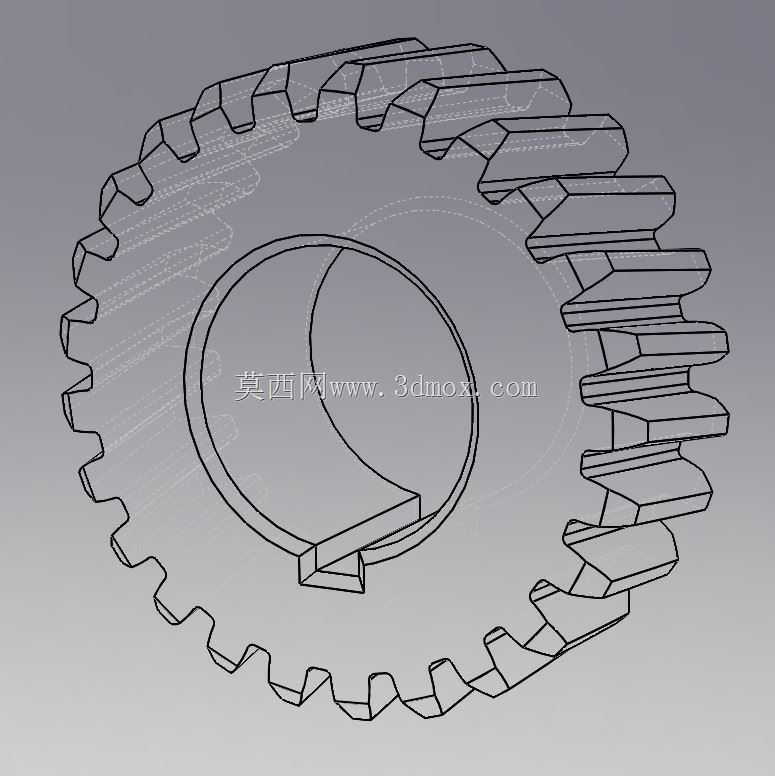

这个斜齿轮结构样板的核心设计思路,是把斜齿轮所有关键控制尺寸都绑定到全局变量的方程体系里,完全打破传统固定参数模型的修改局限。建模初始阶段就梳理清楚斜齿轮各参数的几何关联逻辑:齿顶圆、分度圆、齿根圆的直径由模数、齿数、齿顶高系数、顶隙系数直接计算生成,齿向螺旋角通过螺旋线扫描路径的导程参数关联控制,中心安装孔的直径、键槽的宽度与深度、轮毂的厚度、轮缘的倒角尺寸都设置为可独立调整的变量项,不需要进入特征草图层面逐段修改线条,只需要在方程管理界面修改对应全局变量的数值,整个齿轮模型就能在几十秒内完成全特征的重生成,齿形的渐开线轮廓会自动匹配新的参数重新计算,螺旋齿的扫描路径会同步适配新的螺旋角与齿宽参数,键槽位置会始终保持与安装孔的同轴、对称约束,不会出现特征报错、约束丢失的问题。
从实际安装适配的角度看,这个样板模型的安装边界完全遵循公制机械传动的通用设计规范,中心安装孔与传动轴采用基孔制过渡配合,键槽尺寸对应GB/T 1096普通平键的标准规格,轮毂端面与轴肩的贴合面预留了标准的倒角退刀结构,齿宽的取值范围覆盖了常规动力传动的常用区间,不管是用于平行轴之间的动力传递,还是用于减速箱内的多级传动啮合,都可以通过调整参数快速匹配对应安装空间的尺寸要求。在实际工程应用中,这类参数化样板的价值远不止于提升建模效率:做传动方案选型阶段,可以快速生成不同参数组合的斜齿轮模型,直接装配到传动系统中做干涉检查、运动仿真,验证不同螺旋角、不同齿宽下的传动重合度,评估啮合过程的载荷分布情况,不需要反复从零开始建模;做非标设备的定制化设计时,遇到安装空间受限、传动比有特殊要求的工况,不需要套用标准齿轮的固定参数,只需要根据实际边界调整对应变量,就能快速生成符合设计要求的斜齿轮结构,后续导出工程图时,所有尺寸标注会跟随模型参数自动更新,不会出现图纸与模型尺寸不匹配的低级错误。

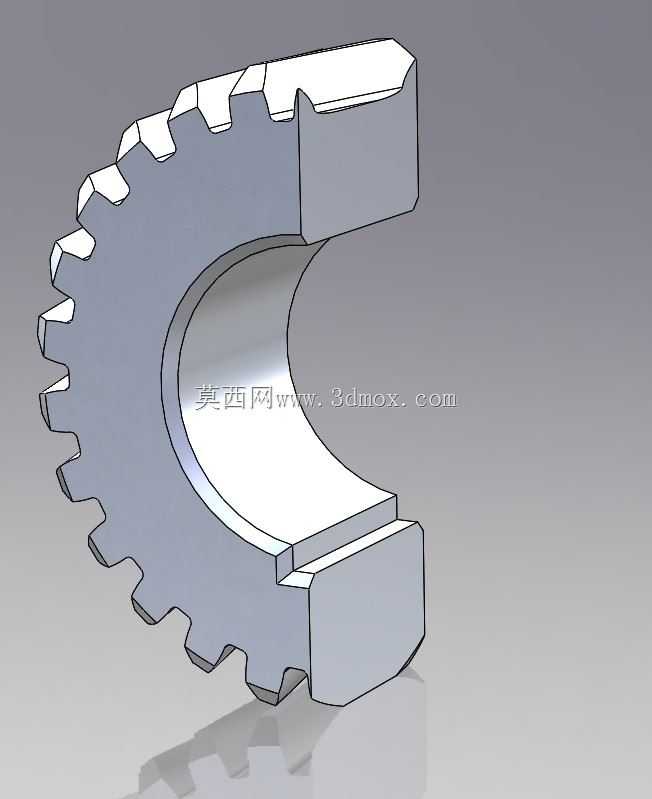

很多工程师在斜齿轮建模时容易忽略的细节,比如齿根的过渡圆角、齿端的倒角、轮毂与轮缘连接位置的加强结构,在这个样板里都做了符合工程实际的处理:齿根圆角半径按照标准取值,避免热处理和传动受力时出现应力集中导致断齿;齿端倒角按照装配导向要求设置,方便齿轮与轴的装配,也避免啮合起始阶段的齿端磕碰;轮毂与轮缘的连接位置做了圆弧过渡,减少铸造或机加工过程的应力集中问题。整个模型的特征树结构清晰,每个特征的命名都对应实际加工工序,不管是自己后续调整参数,还是共享给团队其他工程师使用,都能快速理解建模逻辑,不需要花时间拆解混乱的特征步骤。对于需要频繁做传动结构设计的工程师来说,这类经过实际啮合验证的参数化样板,能把原本需要数小时的斜齿轮建模、校核工作压缩到几分钟完成,同时避免手动建模带来的齿形误差,让设计精力更多集中在传动方案的优化、载荷校核的核心工作上,而不是耗费在重复的绘图操作中。在做3D打印样件验证、或者直接导出加工图纸用于机加工时,这个模型的齿形精度完全满足常规工业传动的要求,不需要额外做齿形的修正调整,只要参数设置符合设计计算的结果,就能直接用于后续的生产制造环节。
