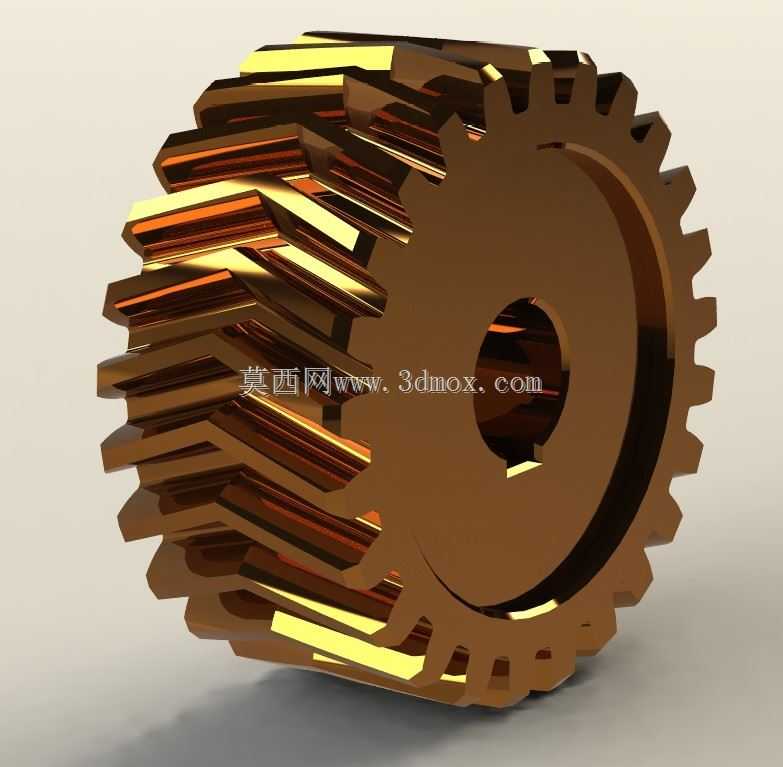

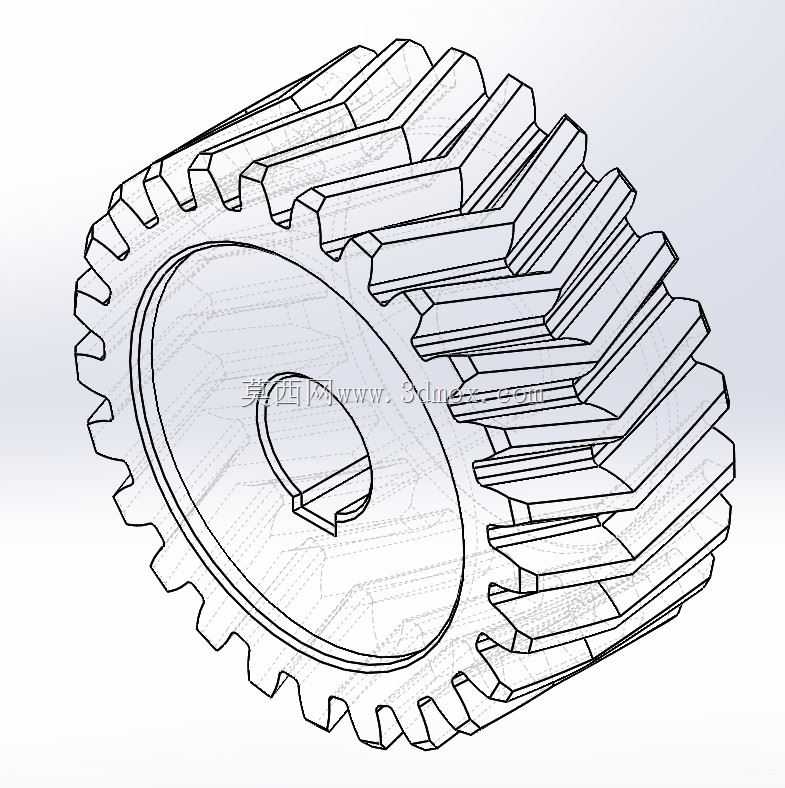

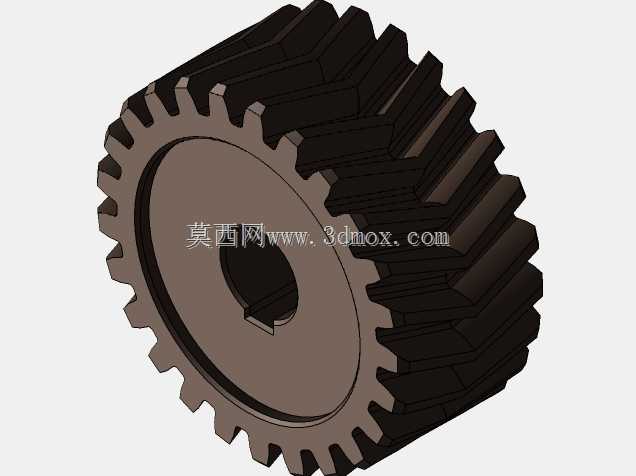

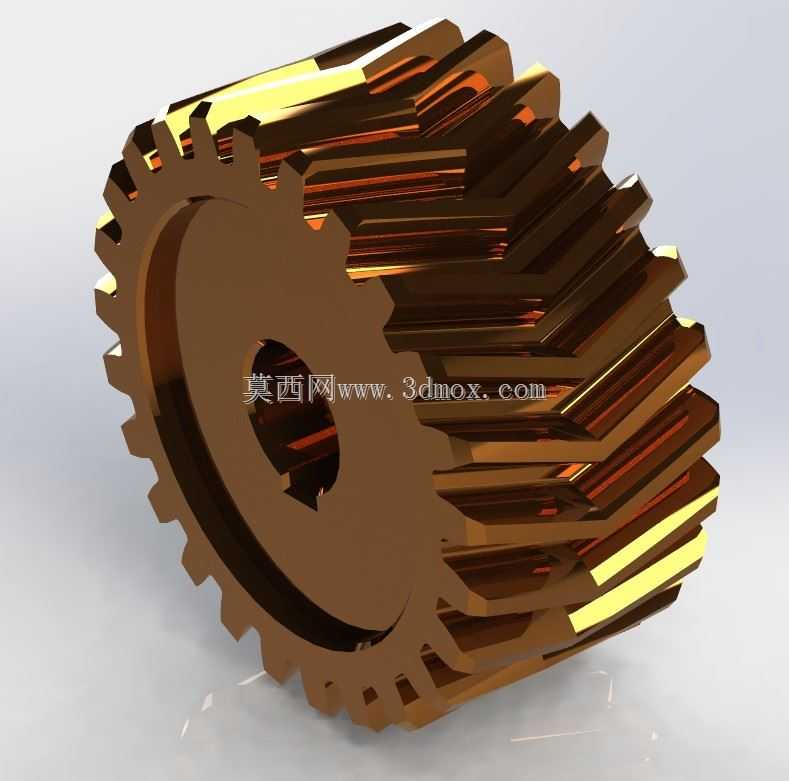

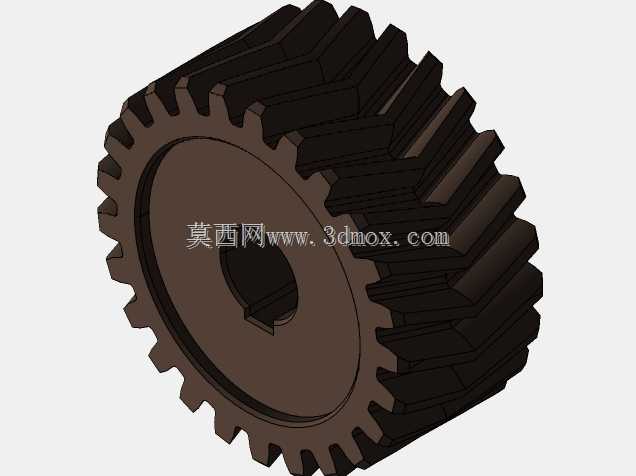

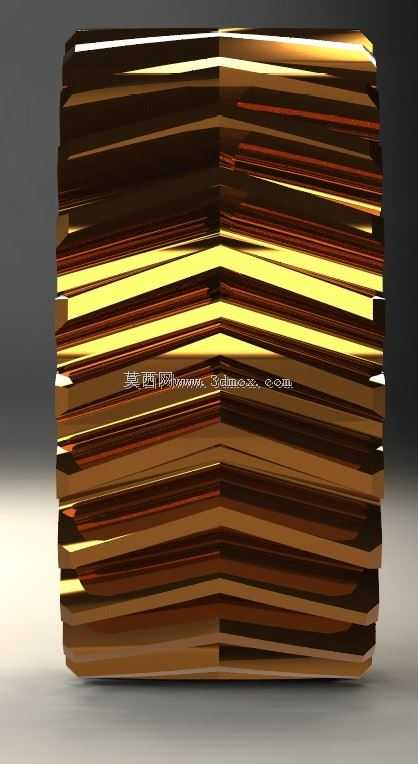

高精度金属质感人字斜齿轮传动构件

　　在重载传动设备的动力传递链路中，人字斜齿轮的应用场景覆盖了冶金轧机主传动、矿山破碎设备减速单元、大型船舶动力输出端这类对轴向窜动控制要求极高的工况，区别于普通直齿圆柱齿轮仅能沿齿宽方向线接触啮合的特性，这类双斜齿对称布局的构件能在啮合过程中自动抵消轴向分力，不需要额外加装推力轴承组来平衡轴向载荷，能大幅缩减传动箱体的轴向安装空间，同时提升重载工况下的传动平稳性。从实际设备运行的角度看，普通单斜齿轮在传递大扭矩时，齿面接触产生的轴向力会持续作用在轴承端盖上，长期运行容易造成轴承预紧失效、端盖密封渗漏的问题，而人字斜齿轮通过左右旋齿的对称排布，让两侧斜齿产生的轴向力大小相等方向相反，在齿轮本体内部就完成了力的平衡，

　　整个传动轴系只需要承受径向载荷，轴承选型可以优先考虑承载能力更强的调心滚子轴承，不用额外预留推力轴承的安装位置，这也是很多大型重载减速箱在高速级或者重载输出级选用这类齿轮的核心原因。在设计这类齿轮构件的时候，首先要明确的是齿向的对称度公差，左右旋齿的螺旋角必须完全一致，齿向的对称中心要和齿轮的安装基准端面重合，否则运行时两侧齿面的受力会出现偏差，轻则导致单侧齿面过早出现点蚀、胶合失效，重则会产生额外的附加轴向力，打破原本的力平衡设计。齿形参数的匹配上，要结合配对齿轮的中心距、模数、压力角做变位系数的分配，因为人字齿轮的加工通常是在滚齿机上分别加工左右两侧的斜齿，退刀槽的尺寸设计要兼顾加工刀具的退刀空间和齿面的有效啮合宽度，

　　退刀槽过宽会压缩有效齿宽，降低齿轮的整体承载能力，退刀槽过窄则会导致滚齿加工时刀具和工件发生碰撞，无法完成完整的齿形切削。从安装边界的维度看，这类齿轮的内孔通常采用H7级公差的圆柱孔配合平键连接，部分重载场景会采用锥孔加锁紧盘的无键连接方式，安装时要保证齿轮的基准端面和轴肩的贴合度，端面跳动公差要控制在齿向公差的1/3以内，避免安装偏斜导致齿面接触区偏移，出现偏载断齿的风险。齿轮的轮毂厚度要结合传递的最大扭矩做强度校核，通常轮毂外径要大于内孔直径的1.6倍，保证键槽位置的壁厚有足够的强度储备，不会在冲击载荷下出现轮毂开裂的问题。齿面的接触精度要达到7级以上，因为人字齿轮通常运行在中高速重载工况，齿面粗糙度要控制在Ra1.6以下，

　　降低啮合过程中的摩擦损耗和运行噪音，啮合接触斑点要沿齿高方向不小于70%，沿齿长方向不小于80%，而且接触区要均匀分布在齿面的中部位置，不能出现偏向齿端或者齿顶的接触情况。在实际选型替换的时候，还要注意齿轮的齿顶圆和箱体内壁的安全间隙，通常要保留至少5mm以上的间隙，避免运行过程中齿轮的热胀冷缩导致齿顶和箱体发生剐蹭，同时齿轮的端面和箱体内壁、相邻传动构件之间也要保留足够的窜动间隙，虽然人字齿轮自身平衡轴向力，但加工和安装误差带来的微小窜动还是需要预留空间来容纳。这类齿轮的润滑通常采用压力喷油润滑，因为重载工况下齿面的接触应力很高，需要持续的润滑油流带走啮合产生的热量，同时在齿面形成稳定的油膜，喷油嘴的位置要对准齿轮的啮入侧，让润滑油能充分进入啮合齿面之间，避免出现干摩擦导致的齿面胶合失效。从建模的细节来看，齿根的过渡圆角要严格按照加工刀具的齿顶圆角来绘制，不能做尖锐的直角过渡，因为齿根位置是应力集中最严重的区域，合理的过渡圆角能大幅提升齿轮的弯曲疲劳强度，降低断齿的失效概率，轮缘和轮毂之间的辐板厚度也要结合齿轮的直径大小做调整，直径较大的齿轮可以在辐板上开设减重孔，降低齿轮自身的转动惯量，减少设备启动和制动时的冲击载荷，减重孔的位置要均匀分布在辐板的圆周方向，做好动平衡校正，避免高速运行时产生振动。
