双联正齿传动齿轮结构设计

项目分类:齿轮 发布时间:2021-11-21 ID:405121
  • 双联正齿传动齿轮结构设计
  • 双联正齿传动齿轮结构设计
  • 双联正齿传动齿轮结构设计
  • 双联正齿传动齿轮结构设计
  • 双联正齿传动齿轮结构设计
  • 双联正齿传动齿轮结构设计
  • 双联正齿传动齿轮结构设计
  • 双联正齿传动齿轮结构设计

  在中小功率传动的机电设备场景里,这类双联正齿轮的应用覆盖范围极广,从小型输送线的动力分配单元,到台式加工设备的进给变速机构,再到小型自动化模组的传动链路,都能见到这类结构的身影。不同于单联齿轮仅能实现固定速比的动力传递,双联一体的结构可以在有限的安装空间内,同时对接两个不同齿数参数的啮合齿轮,实现单轴输入下的双路动力输出,或是完成两级速比的衔接传递,大幅压缩传动机构的整体轴向尺寸,避免多片单齿轮拼接带来的同轴度误差、装配累积公差问题。

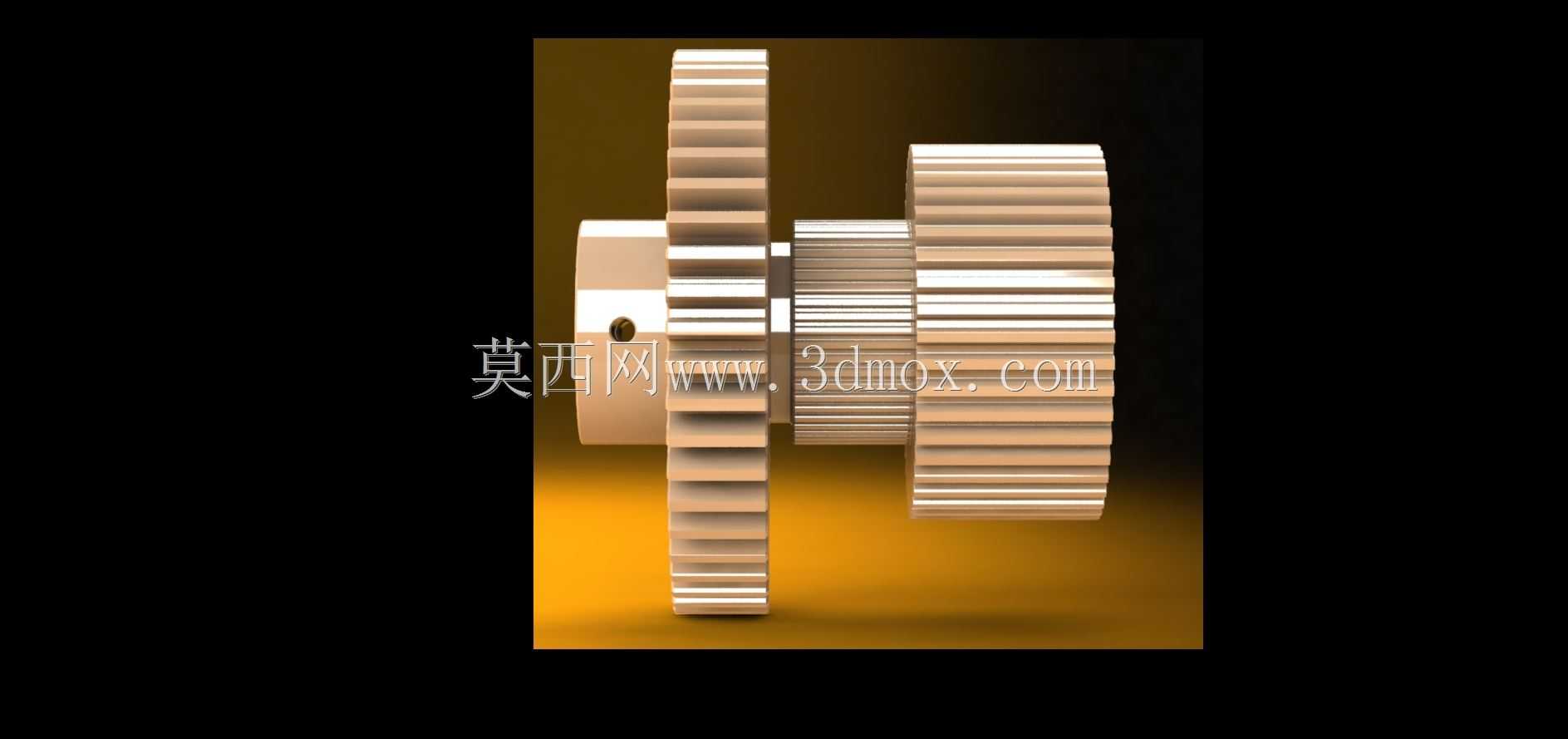

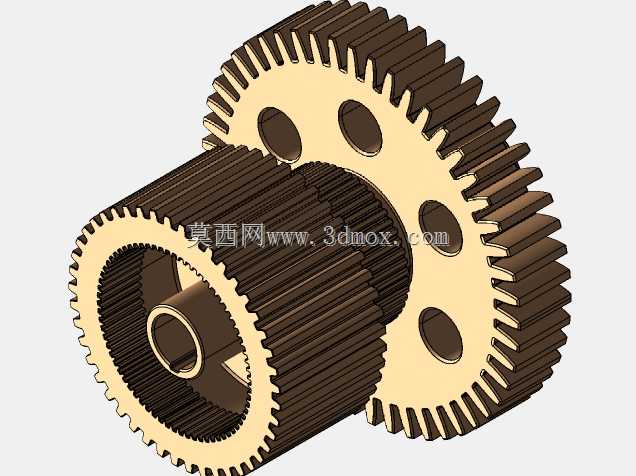

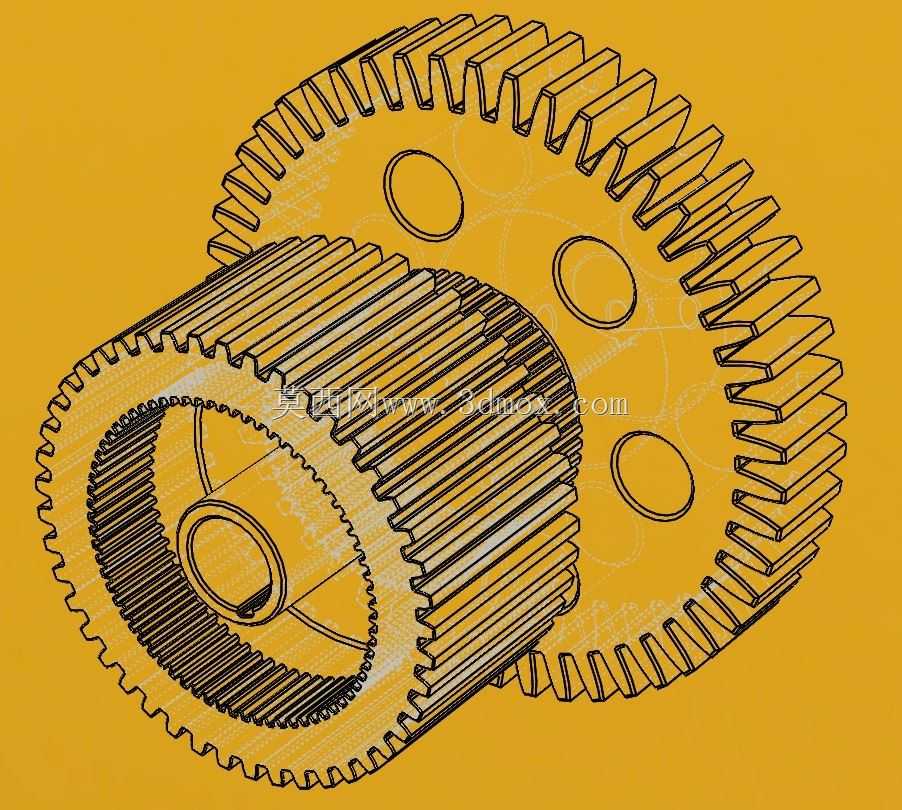

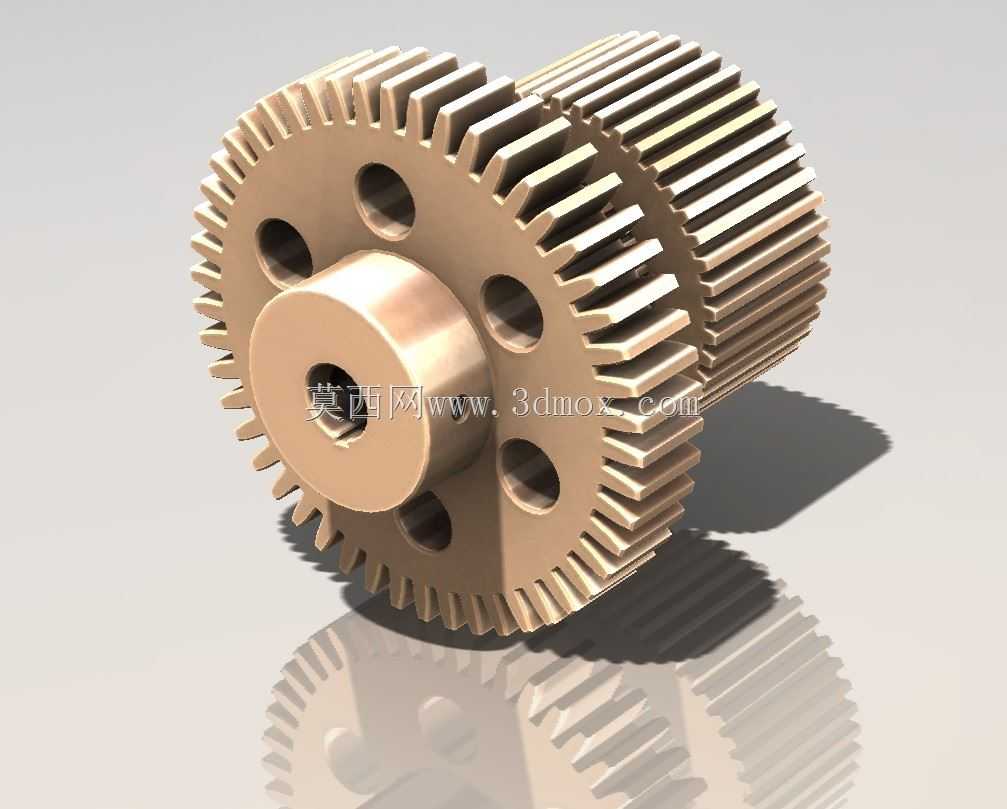

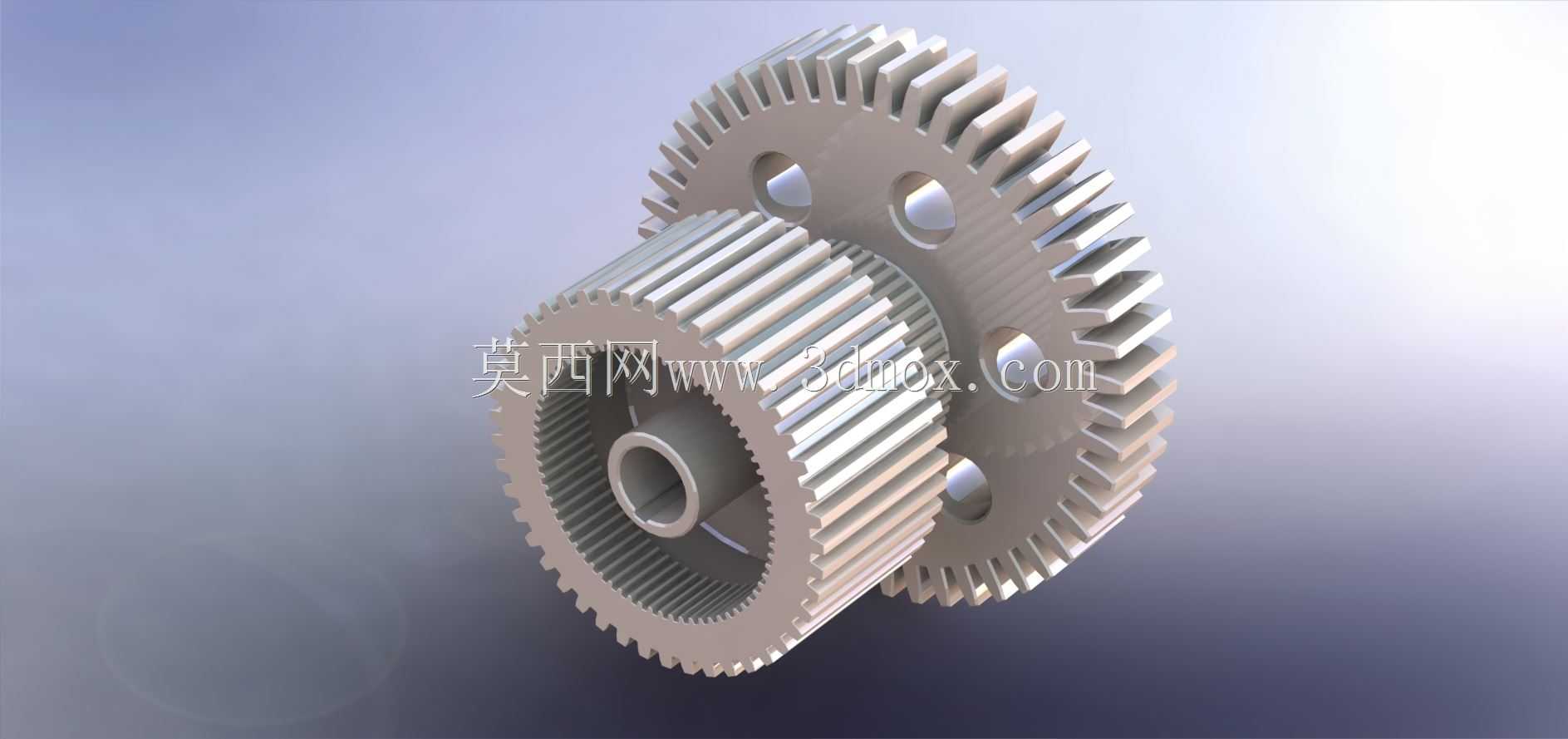

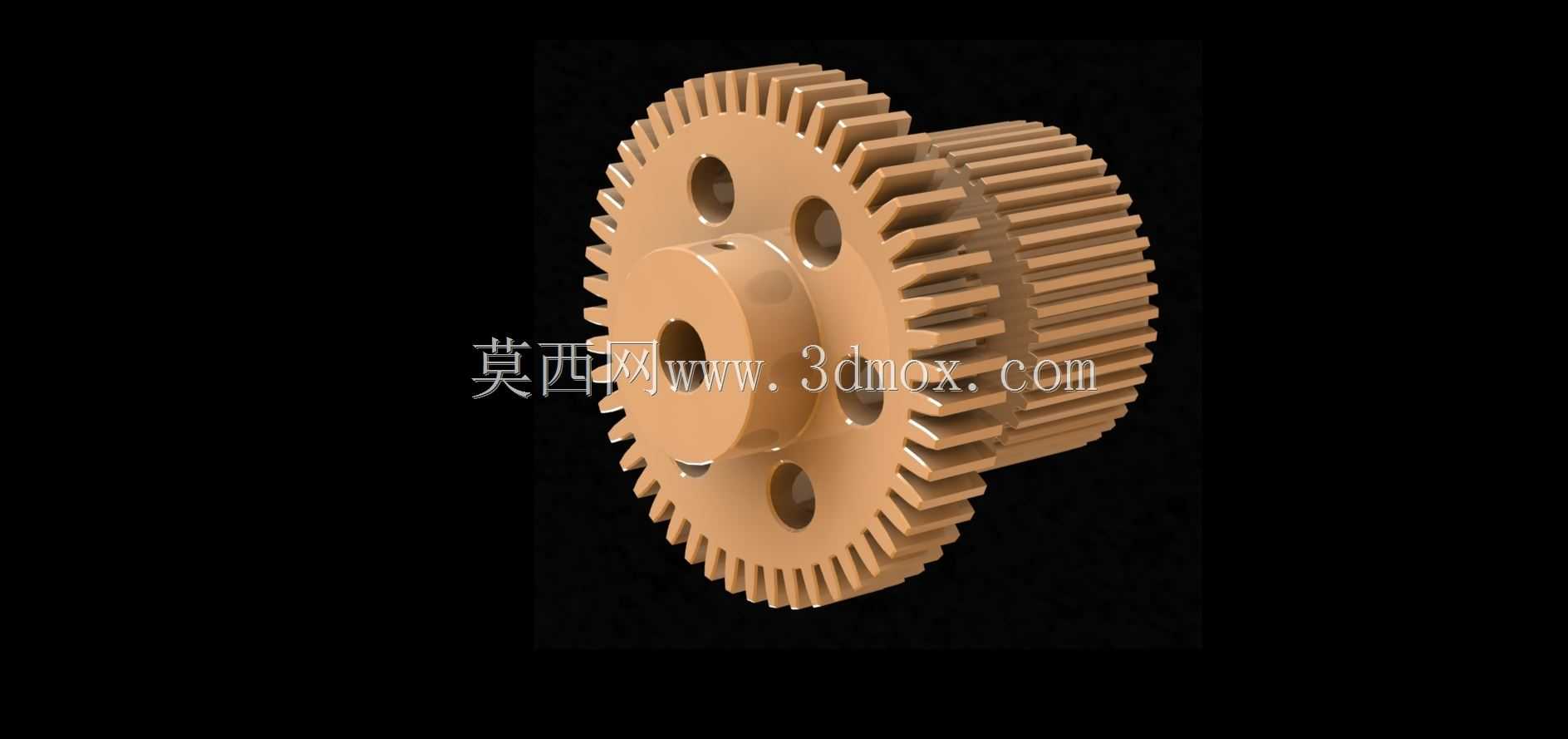

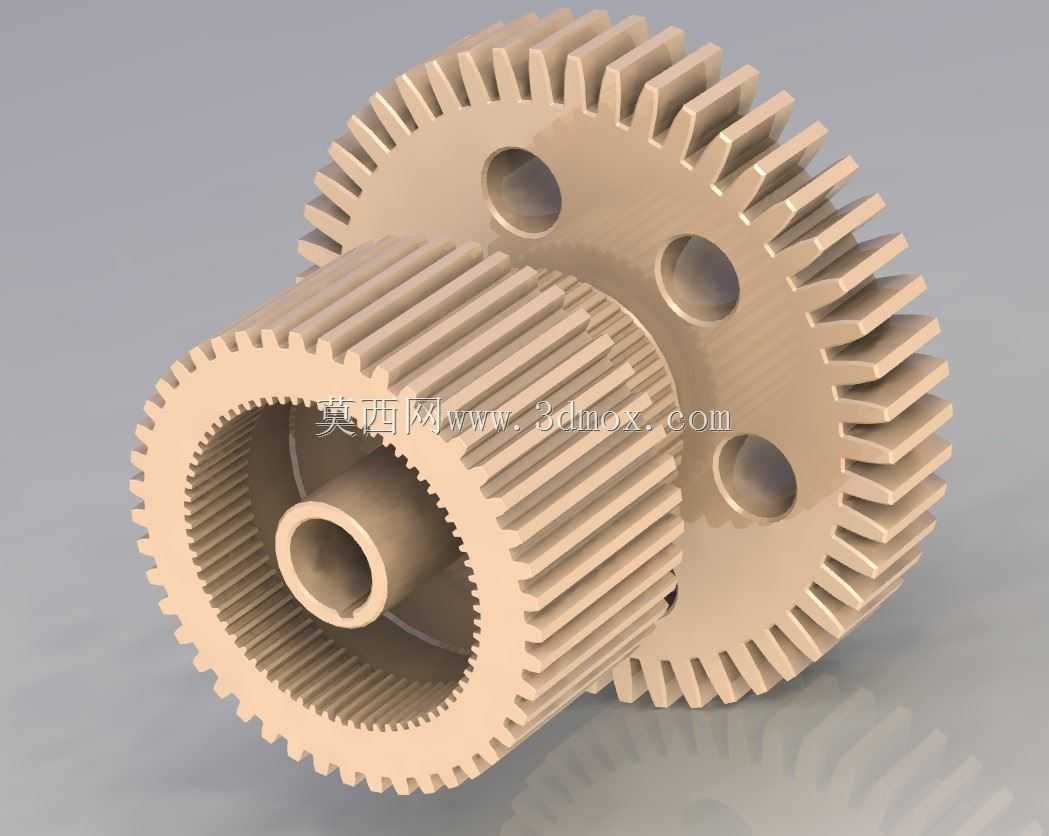

  从实际功能特性来看,这款齿轮采用大齿圈与小齿圈同轴一体成型的结构,大齿圈端面上均匀分布的六个减重孔,并非随意开设的装饰结构,孔位的分度圆直径、孔径大小都经过动平衡校核,在保证轮体结构强度满足额定扭矩传递要求的前提下,尽可能降低轮体自身的转动惯量,减少设备启停瞬间的惯性冲击,同时也能降低齿轮高速运转时的风阻损耗,对于频繁正反转的传动场景而言,更低的转动惯量能有效减少啮合齿面的冲击载荷,延长齿轮的实际使用寿命。轮毂位置的中心安装孔采用基孔制配合公差设计,孔壁预留了键槽安装位,装配时可以通过平键实现与传动轴的周向固定,避免动力传递过程中出现齿轮与轴的相对滑转,轮毂的轴向凸起长度经过匹配计算,刚好可以对应传动轴上的安装定位台阶,装配时无需额外调整轴向位置,就能保证两个齿圈与对应啮合齿轮的齿宽完全对齐,减少偏载带来的齿面异常磨损。

  设计这类齿轮的时候,首先要明确传动链路的额定输入扭矩、两端输出的转速要求,以此推算两个齿圈的模数、齿数、齿宽参数,齿宽的取值不能过窄,否则会导致单位齿长的载荷过大,容易出现断齿风险;也不能过宽,否则会因为加工、装配带来的轴系偏斜,导致齿面接触应力分布不均,加速局部磨损。这款齿轮的两个齿圈都采用标准正齿参数,齿形角为通用的20度,啮合时没有轴向分力,支撑端的轴承选型无需额外考虑轴向载荷的补偿,能降低整套传动机构的轴承采购与维护成本。齿顶圆、齿根圆的过渡位置都做了标准圆角处理,避免热处理过程中出现应力集中导致的裂纹,也能减少啮合过程中齿顶与配对齿轮齿根的干涉风险。

  从安装边界来看,这款齿轮的最大外缘由大齿圈的齿顶圆决定,安装时需要预留的径向空间要略大于大齿圈齿顶圆直径,同时要给齿圈两侧留出足够的间隙,避免运转过程中与相邻的机架、紧固件发生剐蹭;轴向安装尺寸由轮毂的总长度决定,装配时要注意两个齿圈的啮合侧隙调整,侧隙过小会导致齿轮运转卡滞、润滑脂无法有效进入啮合面,加剧齿面磨损,侧隙过大则会导致传动精度下降,正反转切换时出现明显的回差。对于应用在进给机构、定位模组这类对传动精度有要求的场景,还需要在装配后检测齿轮的径向跳动与端面跳动值,保证跳动公差控制在设计允许的范围内,避免运转过程中出现周期性的速度波动,影响终端的定位精度。

  这类一体结构的双联齿轮,相比分体式拼接的双联齿轮,省去了两片齿轮之间的定位、紧固结构,整体刚性更好,能承受的瞬时冲击载荷更高,在有一定冲击载荷的传动场景中,不会出现两片齿轮相对错位导致的啮合故障。日常使用中,这类齿轮多采用脂润滑方式,齿面的润滑脂填充量要控制在齿高的三分之一到二分之一之间,填充过多会导致运转过程中润滑脂被大量甩出,造成浪费同时污染周边设备,填充过少则无法在齿面形成有效油膜,加剧齿面的磨损失效。
