鞋架固定销类机械连接限位构件

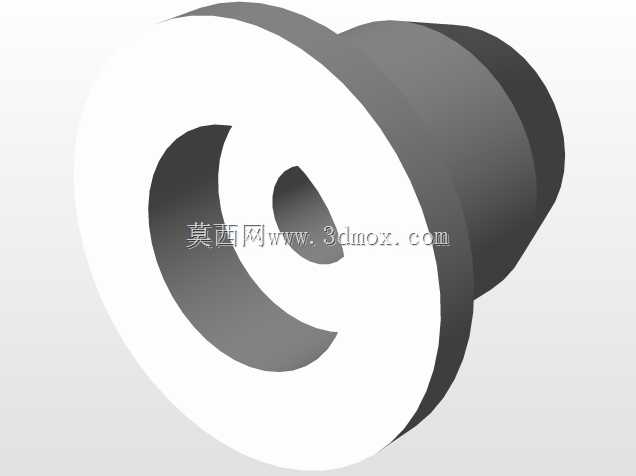

　　这类带阶梯轴段的销类构件，在轻工家具、小型工装夹具的装配场景里承担着定位与限位的核心作用，尤其在鞋架这类需要频繁抽拉、开合的置物结构中，能有效限制活动部件的位移行程，避免抽拉过程中出现脱轨、偏斜的问题。从结构形态来看，构件采用一端大直径凸缘、一端带锥度过渡轴段的设计，大直径凸缘的端面作为轴向定位的贴合面，安装时直接抵靠在安装基体的沉孔端面，不需要额外加装轴端挡圈或者锁紧螺母就能实现轴向的位置固定，减少了装配环节的零件数量，也降低了后期维护的拆卸难度。锥度过渡的轴段在装配时能起到导向作用，即使安装孔存在小范围的同轴度偏差，也能顺着锥面顺利滑入装配位，降低了对安装孔加工精度的要求，适合批量装配的生产线作业场景。

　　中间的通孔设计并非单纯为了减重，在部分需要穿设锁止杆件或者走线的装配场景里，这个通孔可以直接作为穿设通道，不需要额外在构件周边预留走线空间，能有效压缩整体结构的安装边界尺寸。从安装边界来看，大端的外圆直径决定了沉孔的最小加工直径，沉孔的深度需要与凸缘的厚度匹配，保证装配后凸缘端面不高出安装基体的表面，避免出现凸起干涉相邻部件的运动；小端轴段的长度需要匹配活动部件的安装厚度，保证销体穿入后，活动部件能在设计的行程范围内顺畅滑动，不会出现卡滞。设计这类构件时，首先要确认的是活动部件的最大行程，以此反推小端轴段的有效配合长度，避免行程不足导致置物架抽拉不到位，或者行程过大导致销体从安装孔中脱出；其次要核算凸缘端面的承压能力，

　　当活动部件受到侧向载荷时，凸缘与安装基体的贴合面会承受剪切力，需要根据实际载荷大小选择对应的材质，常规民用场景选用普通碳钢做表面镀锌处理即可满足防锈与强度要求，若用于潮湿环境的工装场景，则可以选用不锈钢材质提升耐锈蚀能力。构件的外轮廓没有尖锐的棱角，所有过渡位置都做了小圆角处理，一方面是避免装配过程中划伤操作人员，另一方面也能减少应力集中的问题，在频繁承受冲击载荷的使用场景下，圆角过渡能有效降低构件根部断裂的风险。这类销件的配合公差选择也有讲究，与固定基体的安装孔采用过渡配合，保证装配后销体不会随活动部件的滑动出现转动或者窜动；与活动部件的配合孔采用间隙配合，配合间隙控制在合理范围内，既保证滑动顺畅，又不会因为间隙过大出现晃动、偏摆的问题。在实际的装配调试环节，不需要复杂的专用工具，只需要将销体对准安装孔轻敲到位即可，拆卸时也可以通过中间的通孔从背面将销体顶出，不会对安装基体或者销体本身造成损伤，可重复拆装使用，降低了后期维护更换的成本。
