港口输送系统用上导轨结构设计

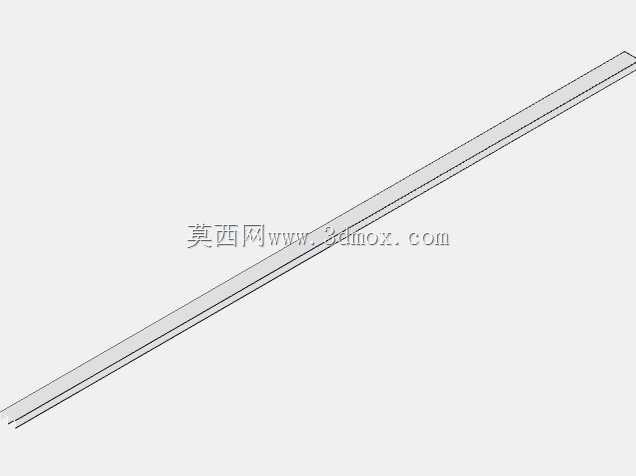

　　这款长条形导向构件主要应用于港口散货与件货输送系统的上部导向工位，作为科雷尔港口系统里的核心导向承载部件，它的作用是给沿线路运行的输送载具、移动料斗或者巡检作业小车提供稳定的直线运行轨迹约束，避免移动部件在长距离运行过程中出现横向偏移、卡滞甚至脱轨的问题。从结构形态来看，它采用等截面长直型材式设计，整体截面经过反复优化，两侧设置有与移动副滚轮匹配的导向接触面，接触面的平行度公差控制在工业级长行程构件的合理范围内，能保证滚轮在全程运行时接触压力均匀，不会出现局部应力集中导致的异常磨损。在设计思路上，首先考虑的是港口户外作业的复杂工况，海边盐雾、高湿度、重载冲击的使用环境要求构件本身具备足够的结构刚度，因此截面的惯性矩参数经过反复验算，

　　在保证整体重量可控的前提下，最大化提升垂直载荷与横向载荷下的抗变形能力，避免长跨度安装后出现中部下挠或者侧向弯曲的问题。安装边界方面，这类上导轨通常采用分段拼接的方式安装在输送线路两侧的支撑钢架上，每段构件的端部设置有定位拼接结构，安装时可以通过端部的定位止口快速对齐，保证拼接处的导向面平滑过渡，不会出现台阶导致移动滚轮经过时产生冲击振动。构件的安装孔位按照标准支撑跨距均匀布置，适配港口现有输送支架的安装尺寸，不需要对原有支撑结构做大规模改造就能直接替换安装，降低现场改造的施工难度。从功能特性来说，它的导向接触面做了适配滚轮运行的轮廓设计，既能限制移动部件的横向自由度，又不会对滚轮的滚动运行产生额外的摩擦阻力，配合对应的下导轨结构，

　　能让移动部件在长距离输送线路上保持稳定的运行姿态，哪怕是在承载较重物料的情况下，也能保证运行顺畅。在实际港口作业场景里，这类上导轨往往和下部承载导轨配合使用，下部导轨承担主要的垂直载荷，上部导轨主要承担导向和防倾覆的作用，当移动载具在输送过程中遇到侧向风载荷、物料偏载导致的倾斜力矩时，上部导轨的接触面会给滚轮提供反向的约束作用力，保证载具始终沿设定线路运行，不会出现侧翻或者偏离线路的安全事故。设计过程中还充分考虑了现场维护的便利性，构件的外露面没有复杂的凹凸结构，日常清理积尘、散落物料的时候非常方便，不会出现物料卡积在结构缝隙里导致滚轮卡滞的问题。另外，长直等截面的设计也方便后期的备件替换，一旦某一段导轨因为长期使用出现磨损超差，

　　只需要拆卸对应段的紧固件，替换同型号的分段构件即可，不需要整根拆除整条线路的导轨，大幅缩短港口设备的维护停机时间。在尺寸设计上，整体长度适配港口输送系统的标准分段跨距，截面尺寸经过载荷验算，既满足大吨位移动载具的导向约束需求，又不会因为截面过大造成材料浪费，整体的重量控制在现场吊装作业的合理范围内，不需要动用大型起重设备就能完成单人配合的安装作业。对于做港口输送设备设计、长距离直线移动机构设计的结构工程师来说，这类导轨的结构设计逻辑可以直接复用在其他需要长行程直线导向、户外重载工况的设备上，比如厂区的长距离物料输送线、大型仓储的堆垛机行走轨道、户外巡检机器人的运行轨道等场景，只需要根据实际的载荷大小、跨距参数调整截面尺寸和安装孔位间距，就能快速衍生出适配不同工况的导轨结构。建模过程中，这类等截面长构件可以优先采用草图绘制截面后沿路径拉伸的方式完成主体建模，端部的拼接止口、安装孔位可以通过特征阵列的方式快速生成，既保证建模效率，又能方便后续的参数化修改，当需要调整长度或者孔位间距的时候，只需要修改对应的参数就能快速生成新的模型版本，大幅提升设计迭代的效率。
