卡罗德斯利桑特2101结构件三维设计

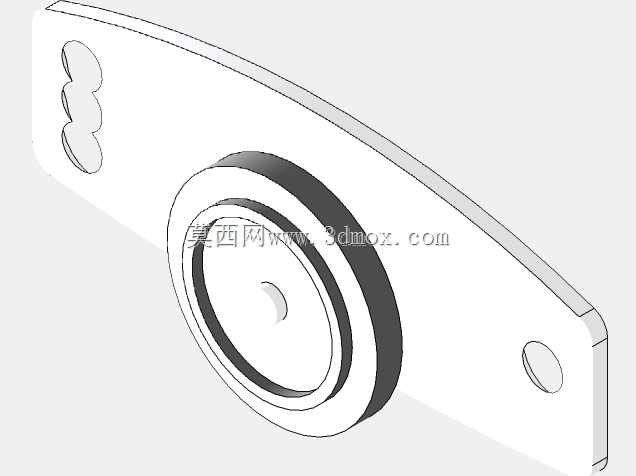

　　在日常的机械结构配套、小型设备功能拓展场景中，这类带弧形轮廓的板状结构件，常被用作小型功能模块的安装承载基体，适配于桌面级小型工装、便携检测设备的侧边功能拓展位，也可作为轻工生产线上小型导向组件的安装基座，承担功能元件定位、相邻部件连接过渡的作用。从结构形态来看，该零件主体为带圆弧过渡的长条形薄板，板身一侧设置了三个连续排列的椭圆沉孔，这类孔位主要用于嵌入式安装弹性缓冲垫或者小型定位销，实现与相邻柔性部件的贴合定位，避免硬接触带来的磨损；板身中部设置了大直径的阶梯凸台结构，凸台做了双层台阶设计，内层小凸台用于定位旋转类功能元件的中心轴，外层环形台阶用于嵌装密封胶圈或者轴承外圈，保证安装在该位置的旋转部件转动时的同轴度，

　　同时预留了足够的装配间隙，避免转动过程中与板身发生剐蹭。板身远离弧形端的另一侧设置了单个圆形沉孔，该孔位用于安装锁紧螺钉，实现整个结构件与主设备基体的固定连接，沉孔设计可以让螺钉头完全没入板身平面以下，不会突出表面干涉其他部件的运动轨迹。设计过程中，首先要确认的是安装边界尺寸，板身的整体厚度需要匹配主设备安装槽的预留间隙，弧形端的曲率半径要和对应设备的侧边轮廓完全贴合，保证安装后没有突出的棱角，避免在设备搬运或者操作过程中造成磕碰。三个椭圆孔的中心距需要严格匹配配套缓冲元件的安装间距，孔的深度要控制在缓冲垫压缩量的合理范围内，既保证缓冲垫安装后不会脱落，又能让缓冲垫在受压时拥有足够的形变空间。

　　中部阶梯凸台的各层直径公差需要控制在合理范围内，与轴承或者密封件的配合选用基孔制过渡配合，既保证安装时不会过于松旷导致转动部件偏心，又不会因为过盈量过大造成装配困难，甚至压裂薄壁的板身结构。在实际选型应用时，需要注意该零件的材质适配，若用于有一定承重需求的工装场景，可选用6061铝合金材质做表面阳极氧化处理，兼顾轻量化和结构强度；若用于普通的民用设备配套，也可选用ABS工程塑料注塑成型，降低生产成本。安装时要先将中部的旋转元件预装到阶梯凸台位置，确认转动无卡滞后，再通过侧边的单个沉孔将整个板件固定到主设备上，最后在三个椭圆沉孔内压入配套的缓冲垫，调整缓冲垫的突出高度，保证与相邻接触部件的贴合压力均匀。这类结构件虽然外形不算复杂，

　　但在细节设计上需要充分考虑装配工艺性，所有的棱边都做了小半径的倒角处理，既去除了机加工产生的毛刺，也避免安装时划伤操作人员；板身的平面度公差需要控制在合理范围内，防止安装后出现翘曲，导致中部旋转部件的转动轴线偏斜，影响整个功能模块的运行精度。在三维建模过程中，需要先绘制板身的主体轮廓，准确还原弧形端的曲率，再依次切除出各个孔位、拉伸生成中部的阶梯凸台，对所有的锐边做倒圆角处理，同时要核对各个特征之间的位置公差，保证孔位与凸台的相对位置符合装配要求，避免出现加工完成后无法装配的问题。对于需要做轻量化处理的应用场景，还可以在板身非安装面的位置设置减重槽，在不降低结构强度的前提下减少零件的整体重量，适配便携设备的设计需求。
