带外齿滚花结构的偏心锁紧定位销

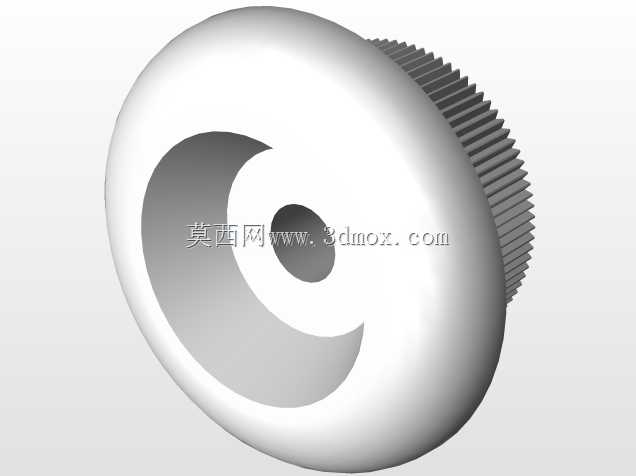

　　在工装夹具快换、小型轻工设备模组定位、鞋机工位快速锁紧这类需要频繁拆装对位的场景里，这类带偏心结构的锁紧定位销是很常用的连接件，和普通圆柱销靠过盈配合实现固定的逻辑完全不同，它依靠偏心段的回转行程实现张紧与释放，不需要额外打螺纹孔配紧定螺钉，拆装效率比传统销钉高很多，在小空间的工位调整场景里优势尤其明显。从结构上看，零件主体分为三个功能段，外侧的滚花齿圈段是手动操作的施力部位，齿形采用直纹滚花设计，齿距和齿高都做了适配手动操作的优化，徒手拧动的时候不会打滑，不需要借助扳手等工具就能完成锁紧和释放动作，适合无工具快换的作业场景。中间的偏心圆柱段是核心功能区，偏心量控制在合理区间，既保证足够的锁紧行程，

　　又不会因为偏心量过大导致转动时卡滞，这个段的表面粗糙度要求较高，和安装基座的对应孔位配合时，转动过程顺滑无旷量，锁紧后能提供足够的径向张紧力，抵消设备运行时的振动载荷，避免连接部位出现松脱移位。内侧的通孔是安装定位基准，孔的公差带按照基孔制精度加工，和配套的固定轴配合时能保证转动时的同轴度基准，不会因为偏心转动出现整体偏摆。设计这类零件的时候，首先要核算锁紧力和操作力矩的平衡，滚花段的外径不能过小，否则手动施力时力矩不够，转不动偏心段，也不能过大，否则会超出安装空间的边界，挤占周边其他零件的布置位置。偏心量的取值要结合配合孔的公差来定，要保证在孔位公差处于上极限偏差的时候，偏心转动到锁紧位仍然有足够的过盈张紧量，

　　在孔位公差处于下极限偏差的时候，转动锁紧的力矩不会过大，避免徒手操作时拧不动，甚至因为应力过大导致零件塑性变形。零件的边缘都做了小倒角处理，安装导入的时候不会刮伤安装孔的内壁，也能避免装配时割伤操作人员的手部。从安装边界来看，这类销件属于嵌入式安装，滚花齿圈的端面突出安装基座表面的高度控制在手动操作方便的范围，不会突出过多导致和周边运动部件发生干涉，偏心段的长度和安装基座的板厚匹配，锁紧后偏心段的端面不会超出基座另一侧的安装面，不会影响对接模组的平面贴合。实际应用中，这类锁紧销常用来做快换工装的定位锁紧，比如小型装配工位的治具更换，不需要拧螺丝，只要转动滚花圈就能解锁，换上新治具后反向转动就能锁紧，对位精度能满足大部分轻工装配、

　　小型零部件加工的定位要求，相比螺纹锁紧的结构，没有螺纹滑牙的失效风险，长期频繁使用的可靠性更高。建模的时候要注意滚花齿的建模逻辑，不需要把每一个齿的细节都做全特征，在工程应用里可以采用纹理贴图配合简化齿形的方式，既保证外观表达准确，又能减少模型的数据量，方便装配体调用的时候不卡顿。偏心段和中心孔的位置度公差是建模时需要重点控制的参数，位置度偏差过大会导致实际锁紧力不均匀，出现一边锁死一边有间隙的问题，建模时要严格按照偏心距的尺寸要求做几何约束，保证偏心段的圆周面和中心孔的轴线平行度符合使用要求。另外，零件的材质一般选用中碳钢做表面发黑处理，既有足够的强度承受锁紧时的挤压力，又有一定的防锈能力，适合车间生产环境的使用工况，不需要做额外的表面防护处理就能满足长期使用的要求。
