船用直立支撑弓形三脚金属支架

　　这款弓形三脚支撑结构，核心应用场景集中在小型船舶停靠、岸基临时固定以及船体维护作业环节，主要作用是在船体离水放置、岸基静置时提供稳定的直立支撑，避免船体侧倾、船头下沉剐蹭地面，尤其适配长度在6米以内的小型玻璃钢艇、充气冲锋舟、休闲钓鱼艇的岸基存放需求。从实际使用场景来看，不少船东在汛期临时停船、冬季上岸存放、船体外壳补漆维护时，都会用到这类支撑结构，相比传统的木质垫块、砖石堆砌支撑，金属材质的弓形支架受力更均匀，不会因为地面潮湿腐烂、受力碎裂导致支撑失效，也不会像硬质垫块那样硌伤船体外壳的凝胶涂层。

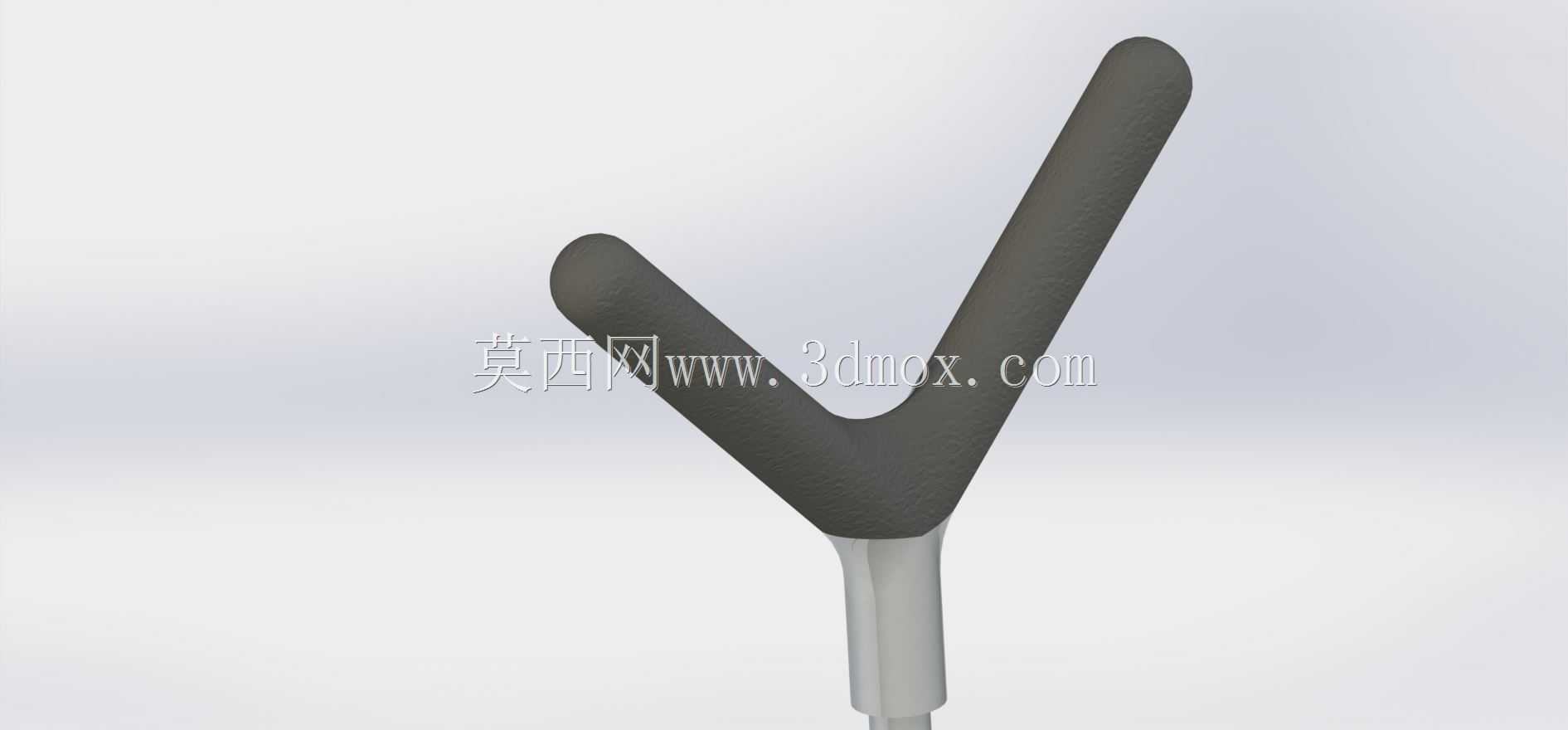

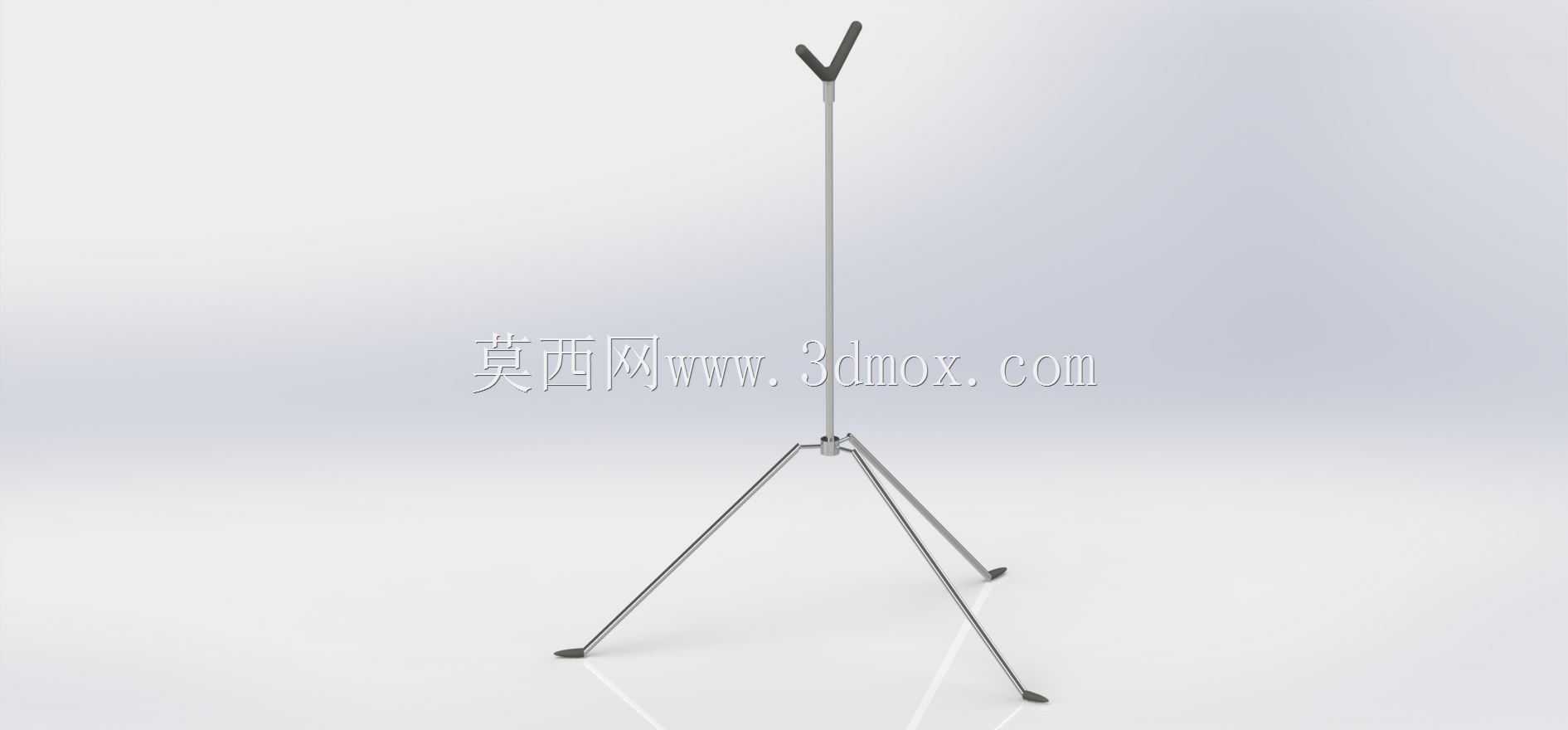

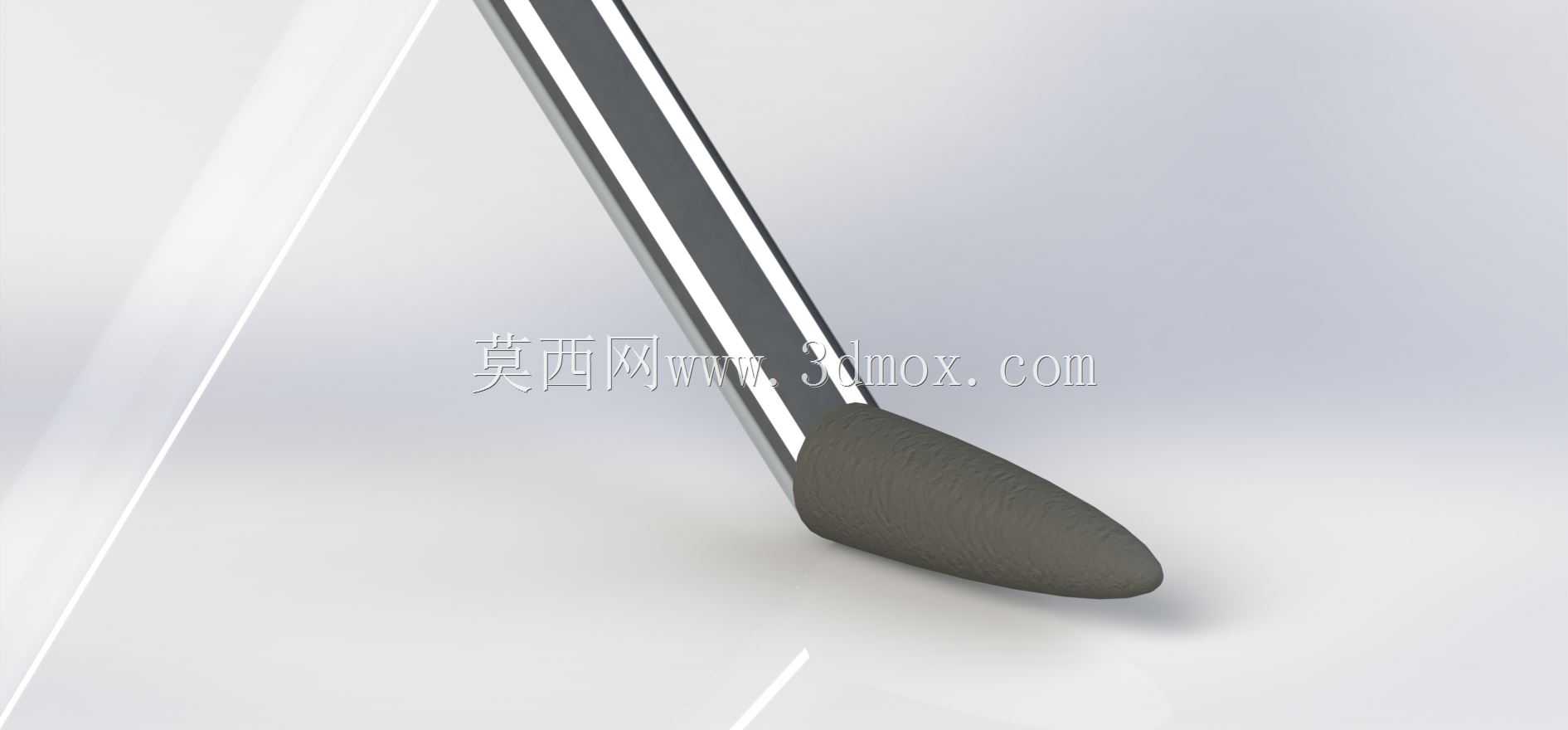

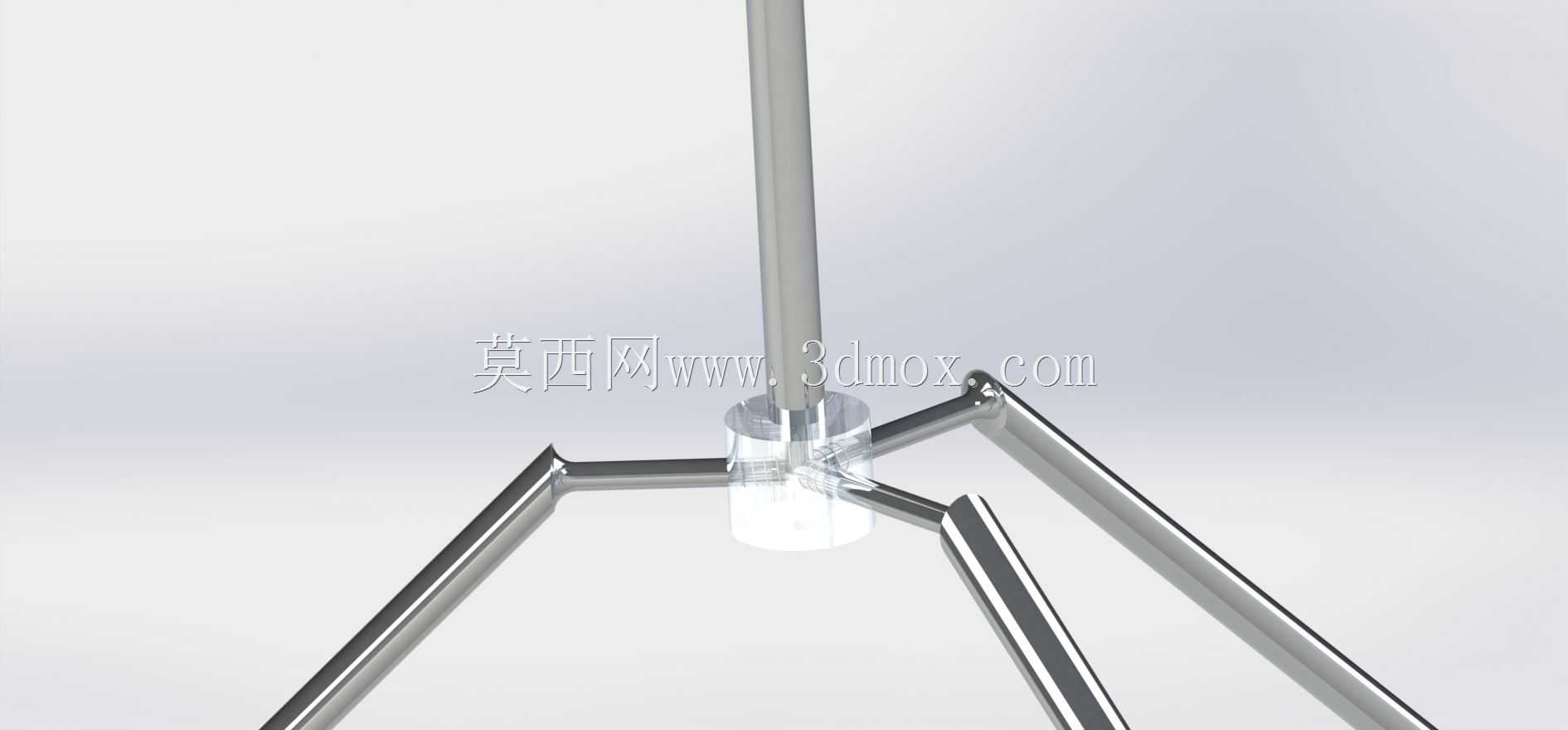

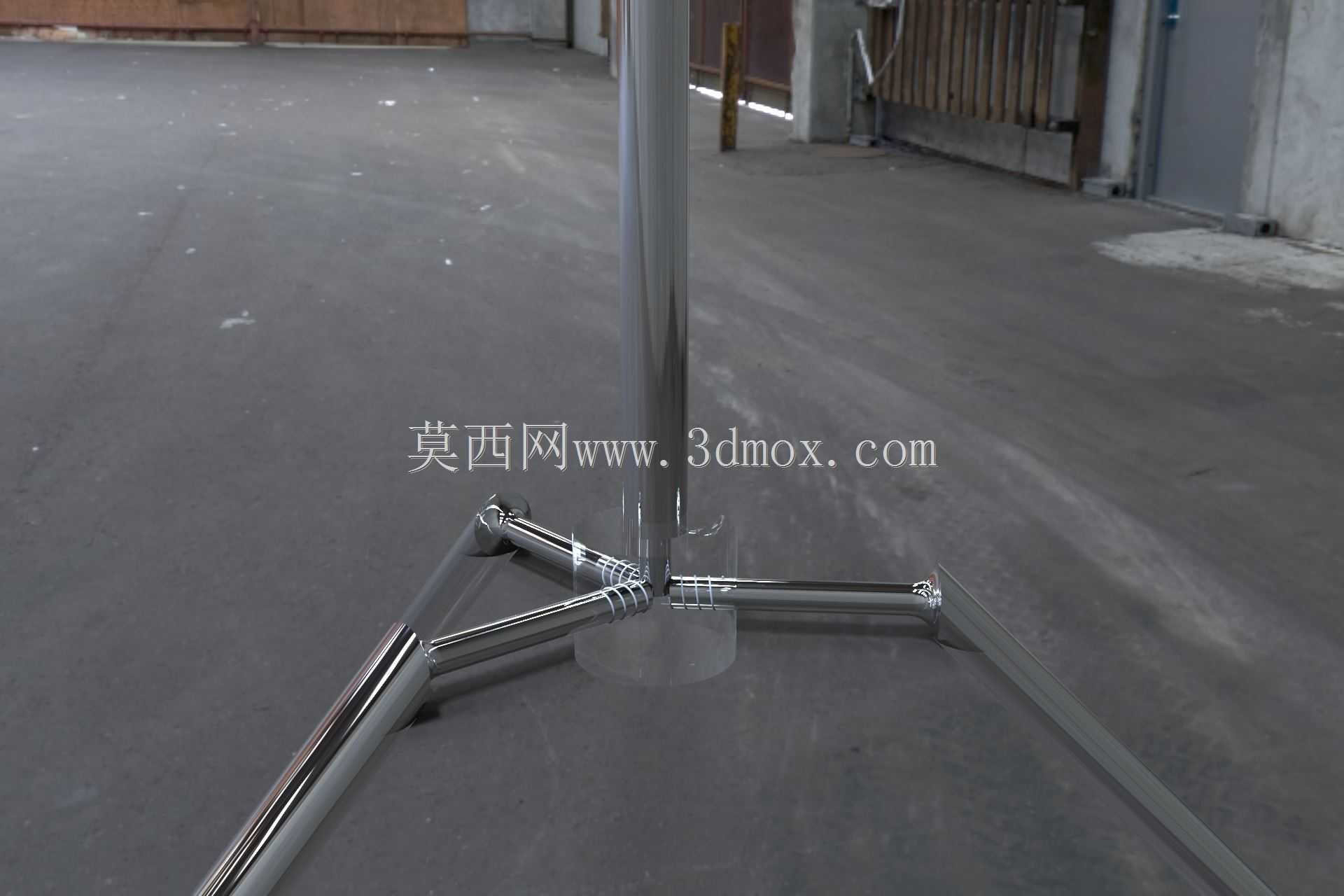

　　从功能特性上看，这款支架采用三腿辐射式支撑布局，三根支腿以中心竖杆为圆心呈120度均匀分布，单根支腿与地面的接触端做了圆弧过渡处理，不会在水泥地面、沥青码头面留下尖锐压痕，同时支腿与中心竖杆的连接部位采用了环形抱箍锁紧结构，不需要额外焊接固定，松开抱箍即可调整支腿的展开角度，适配不同地面平整度的使用场景——如果是硬化平整的码头地面，支腿可以展开到最大角度获得最大支撑半径，如果是带有轻微坡度的岸滩地面，可以单独调整对应支腿的角度，让中心竖杆始终保持垂直状态，保证支撑力沿竖杆轴向传递，避免出现侧向分力导致支架滑移。中心竖杆采用空心圆管结构，在保证轴向抗压强度的前提下尽可能降低整体重量，单人即可完成搬运、架设作业，竖杆顶端的支撑端做了弧形托面设计，托面弧度匹配多数小型船舶的船头底部线型，接触位置可以加装橡胶垫，避免金属硬接触刮伤船底。

　　设计思路上，这款结构优先考虑了户外使用的耐候性与架设便捷性，整体没有采用复杂的钣金折弯、铸件连接结构，全部采用标准圆管裁切、焊接成型，加工门槛低，普通的五金加工门店即可完成制作，零部件互换性强，单根支腿出现磕碰变形时可以单独裁切更换，不需要整体报废。结构受力计算时，按照单腿承受150kg的静载荷做了强度校核，中心竖杆的壁厚选取兼顾了抗压强度与重量控制，支腿与中心杆的连接焊缝采用满焊处理，焊后做打磨抛光，既避免焊缝位置积水锈蚀，也能防止尖锐焊渣划伤操作人员。

　　从安装边界与外形尺寸来看，支架完全展开后支撑半径约为450mm，整体高度可根据支撑需求在800mm到1200mm之间调整，竖杆上开设的等距调节孔可以配合插销快速锁定高度，不需要额外工具即可完成高度调节。收拢状态下三根支腿可以贴合中心竖杆并拢，整体收纳直径不超过100mm，长度不超过1300mm，可以直接放在船尾储物舱、皮卡货箱侧边携带，不会占用过多储物空间。地面接触端没有设置尖锐的地钉结构，既可以在硬化地面直接放置使用，也可以在软质泥土地面时自行加装地钉固定，适配不同的地面条件。实际使用时，通常需要2到3组该支架配合使用，分别支撑在船头、船中两侧的龙骨位置，形成稳定的多点支撑，架设时需要先将所有支架调整到统一高度基准，再缓慢将船体放置到支架托面上，放置后检查每根支腿的受力情况，确保没有支腿悬空、受力不均的情况，避免局部载荷过大导致支腿变形。
