双辊式物料粉碎设备结构设计

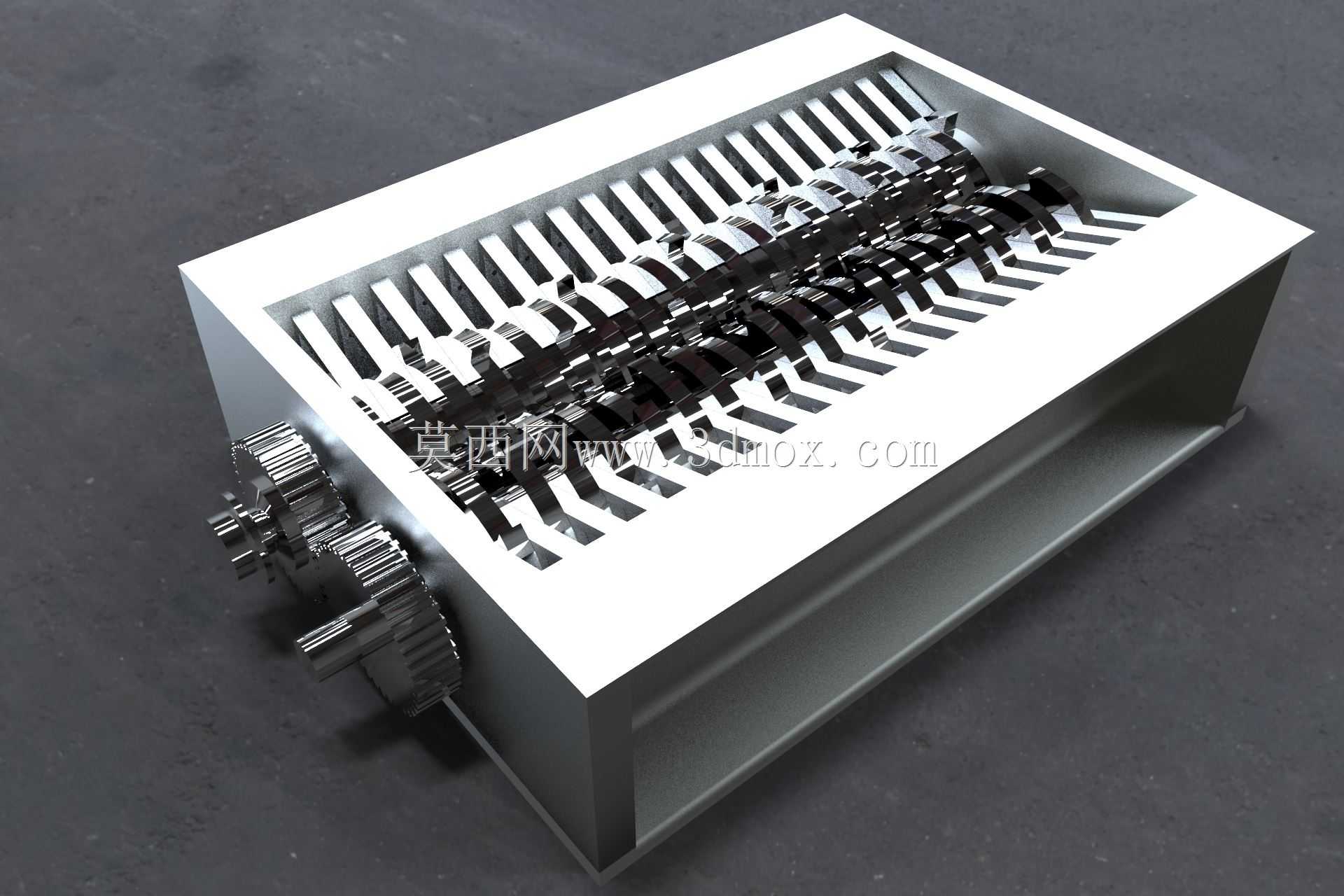

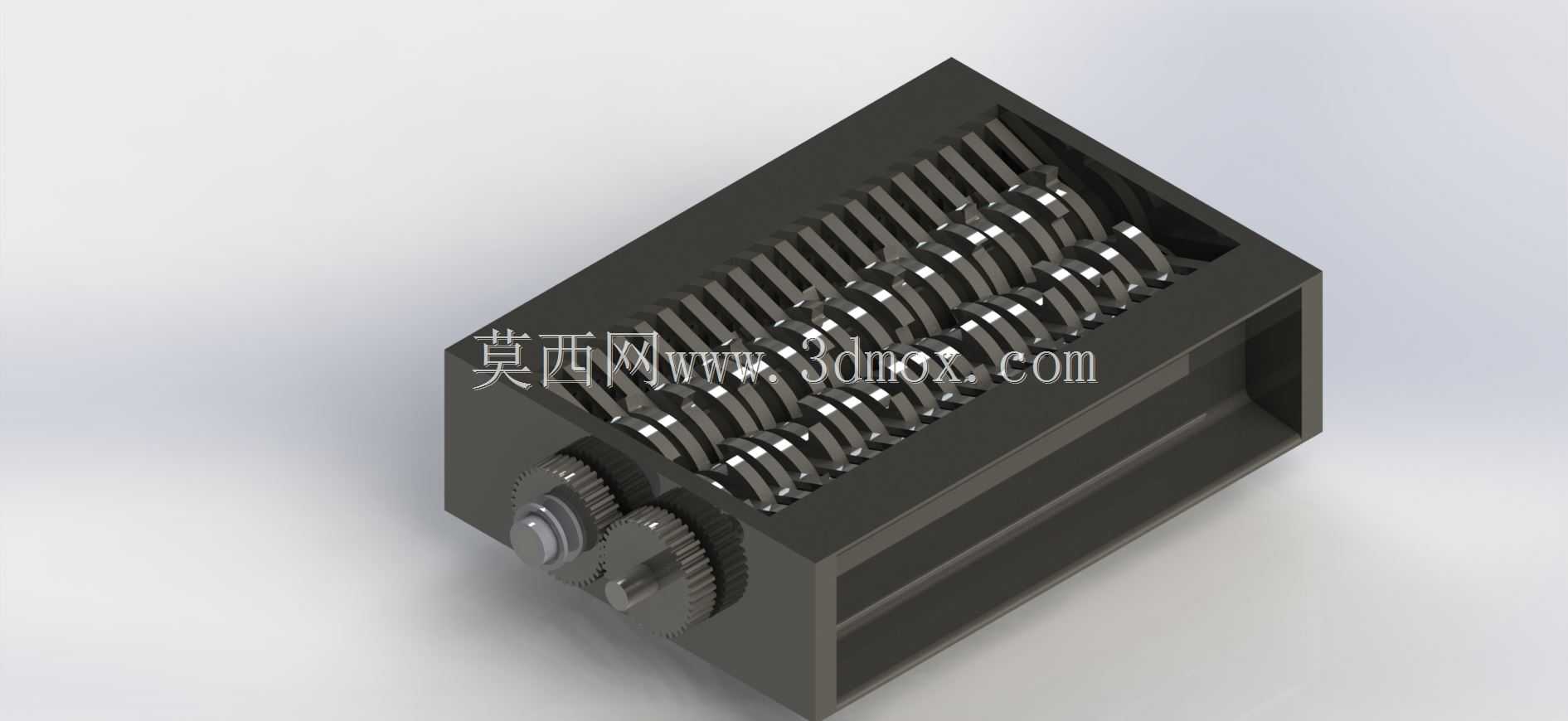

　　这款双辊式粉碎设备的三维结构，核心针对小尺寸硬质物料的细碎作业场景设计，日常可覆盖办公废纸粉碎、小型木质边角料破碎、轻质塑料件碎化等多类作业需求，区别于大型工业破碎设备的大产能定位，该结构更偏向小批量、精细化的物料碎化处理，适配小型加工工位、办公后勤、实验室样品制备等对设备占地、操作便捷性有要求的使用场景。从结构布局来看，设备采用开放式箱体承托核心破碎组件，箱体采用矩形敞口设计，上部进料口直接对接破碎辊组上方的落料区域，进料边缘做了外翻折边处理，既可以提升进料时的物料导向性，避免碎料从进料侧飞溅，也能强化箱体上口的结构刚度，减少长期受物料冲击产生的形变。核心破碎单元采用平行双辊布局，两根破碎辊轴线保持水平平行，

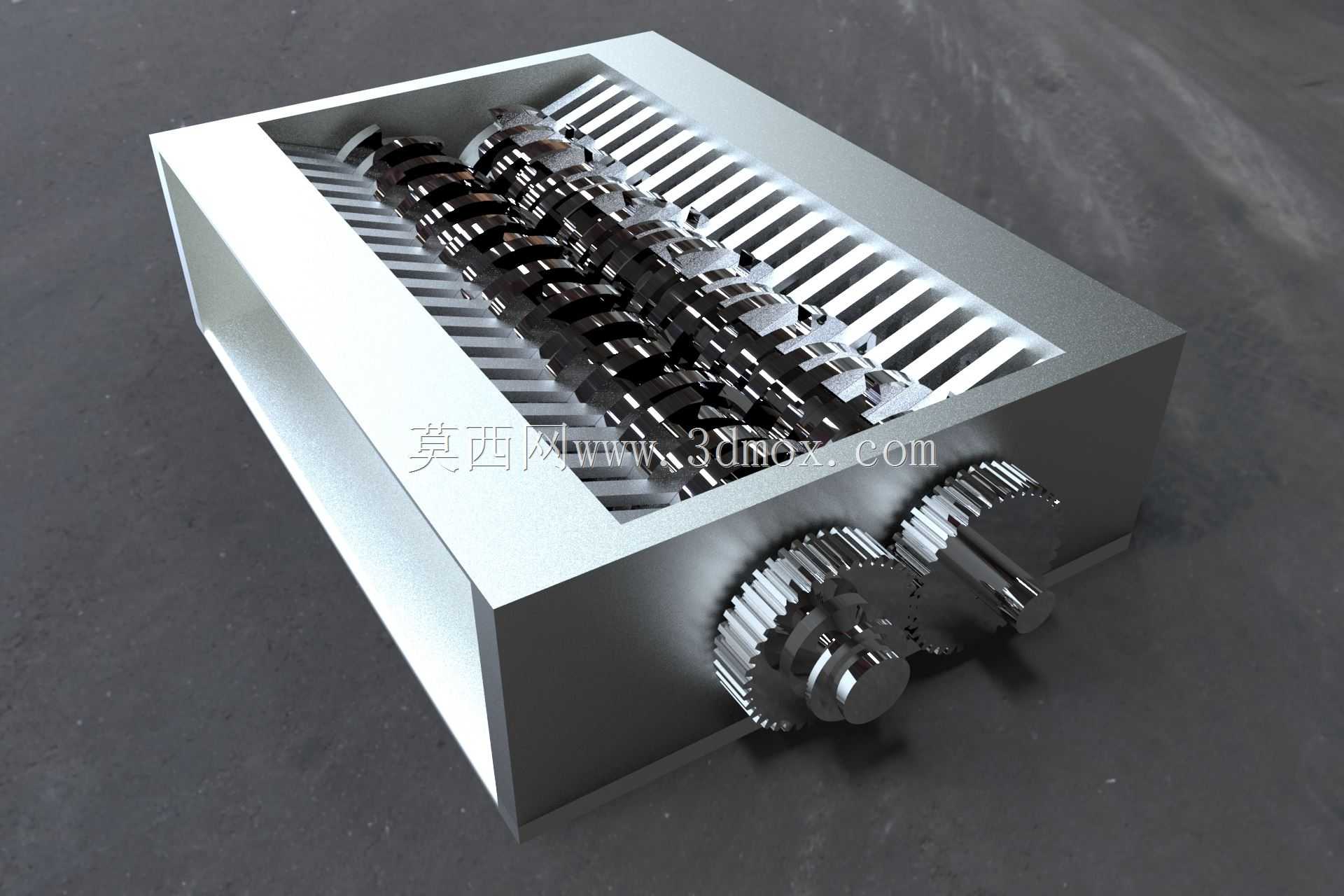

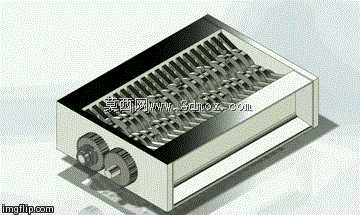

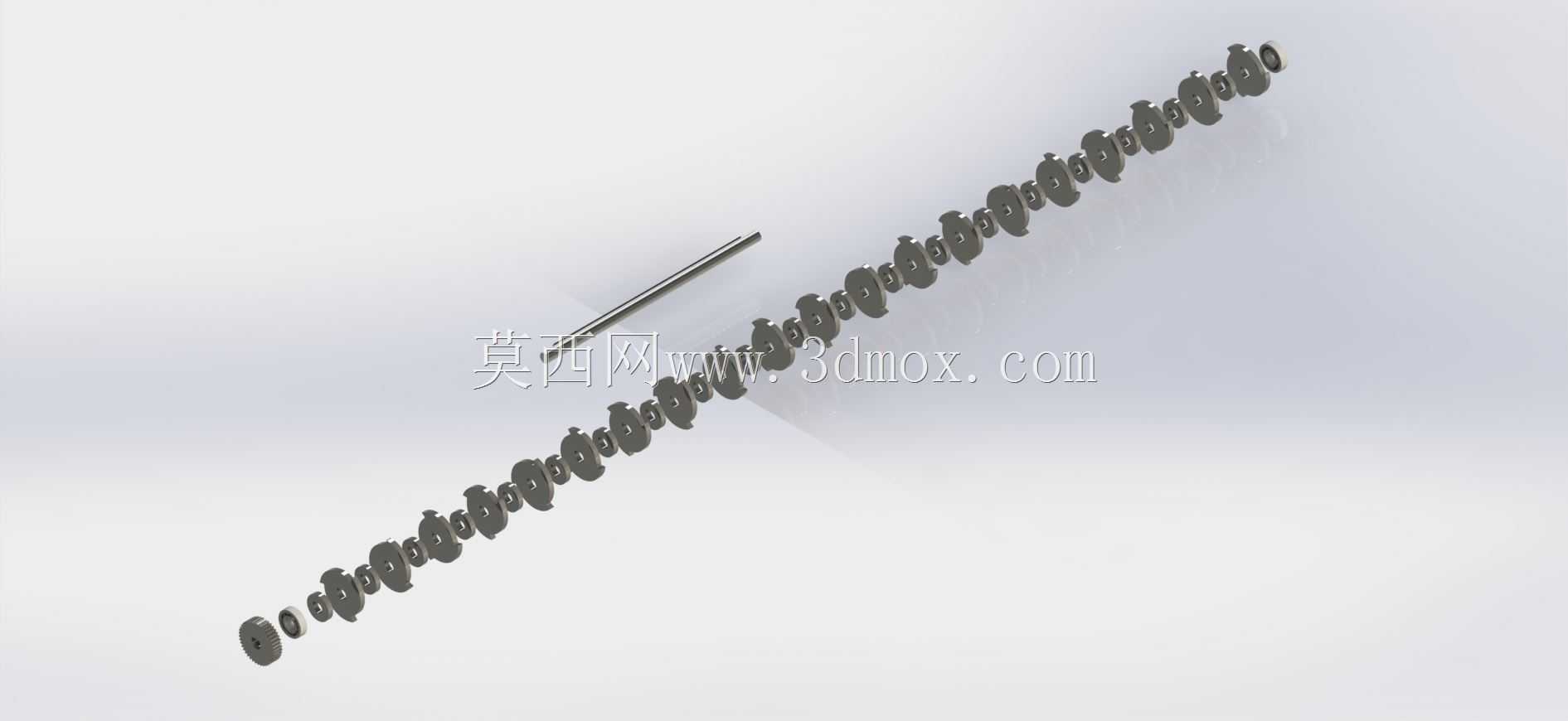

　　辊体表面均匀排布交错的破碎刀齿，刀齿采用梯形截面设计，齿尖做了小圆弧过渡，既保证咬合物料时的切入能力，也能避免应力集中导致的齿部崩损；两根辊的刀齿在啮合区间呈交错排布，转动过程中刀齿相互穿插，可对进入辊缝的物料形成剪切、撕扯、挤压的复合破碎作用力，针对韧性纸张、带纤维的木质边角料都能实现稳定碎化，不会出现柔性物料缠辊的问题。传动端布置在箱体外侧的伸出轴段，采用两个等模数等齿数的圆柱直齿轮做啮合传动，保证两根破碎辊始终以相同转速反向转动，齿轮的安装位置与箱体侧壁预留了足够的安全间隙，避免碎料飞溅卡入齿轮啮合区，同时齿轮外侧预留了安装防护罩的连接位，实际装配时可加装薄钢板护罩覆盖传动区域，满足作业安全防护要求。从安装边界来看，

　　设备整体为台式布局，底部为平整的矩形支撑面，无需额外做地基固定，直接放置在平整工作台面即可稳定运行，整体外廓尺寸适配常规工作台的摆放空间，进料口高度符合人工站立投料的操作 ergonomics 要求，无需额外搭建投料平台；设备的动力输入轴端预留了标准联轴器连接位，可根据实际处理物料的硬度匹配对应功率的驱动电机，处理普通办公废纸时可选用小功率减速电机直接驱动，处理木质边角料等硬度稍高的物料时，可适当提升驱动功率并在电机与主动辊之间加装减速机构，匹配合理的辊轴转速，保证破碎扭矩充足。设计过程中重点考量了碎料的排出路径，破碎辊组下方直接对应箱体的敞口出料区域，碎化后的物料可直接从辊缝下部落入下方承接容器，箱体内部没有多余的挡料结构，

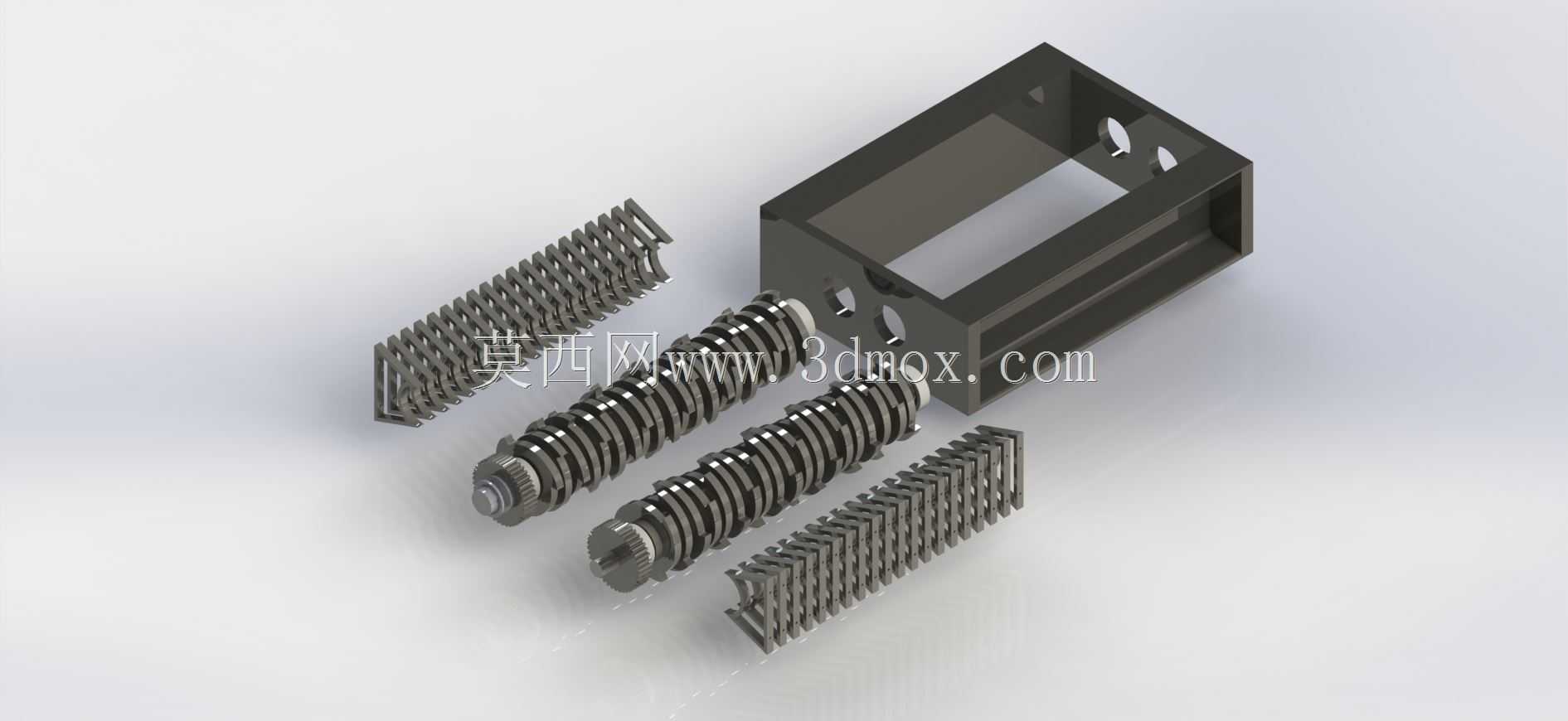

　　避免碎料在箱体内堆积卡滞；同时破碎辊与箱体内壁的间隙控制在合理范围，既不会因为间隙过小导致辊体转动时与箱体产生摩擦干涉，也不会因为间隙过大出现未被破碎的物料从侧边漏出的问题。针对易损件的维护需求，破碎辊的两端采用可拆卸式轴承座连接结构，轴承座通过紧固件固定在箱体侧壁上，当刀齿出现磨损需要更换或者维护时，可直接拆下轴承座将整根破碎辊从箱体侧方抽出，无需完全拆解整个箱体结构，大幅降低后期维护的操作难度。齿轮传动副的参数匹配经过运动仿真验证，啮合过程中不存在根切、干涉问题，传动过程平稳，反向转动的同步精度有保障，不会出现两根辊转速不同步导致刀齿碰撞的问题。箱体的壁厚设计兼顾了结构强度与自重控制，采用薄钢板折弯焊接成型，侧壁在对应轴承座的安装位置做了局部加厚处理，提升安装位的承载能力，避免长期受破碎载荷作用出现安装位变形。
