生产线用铝型材框架式测量台架结构

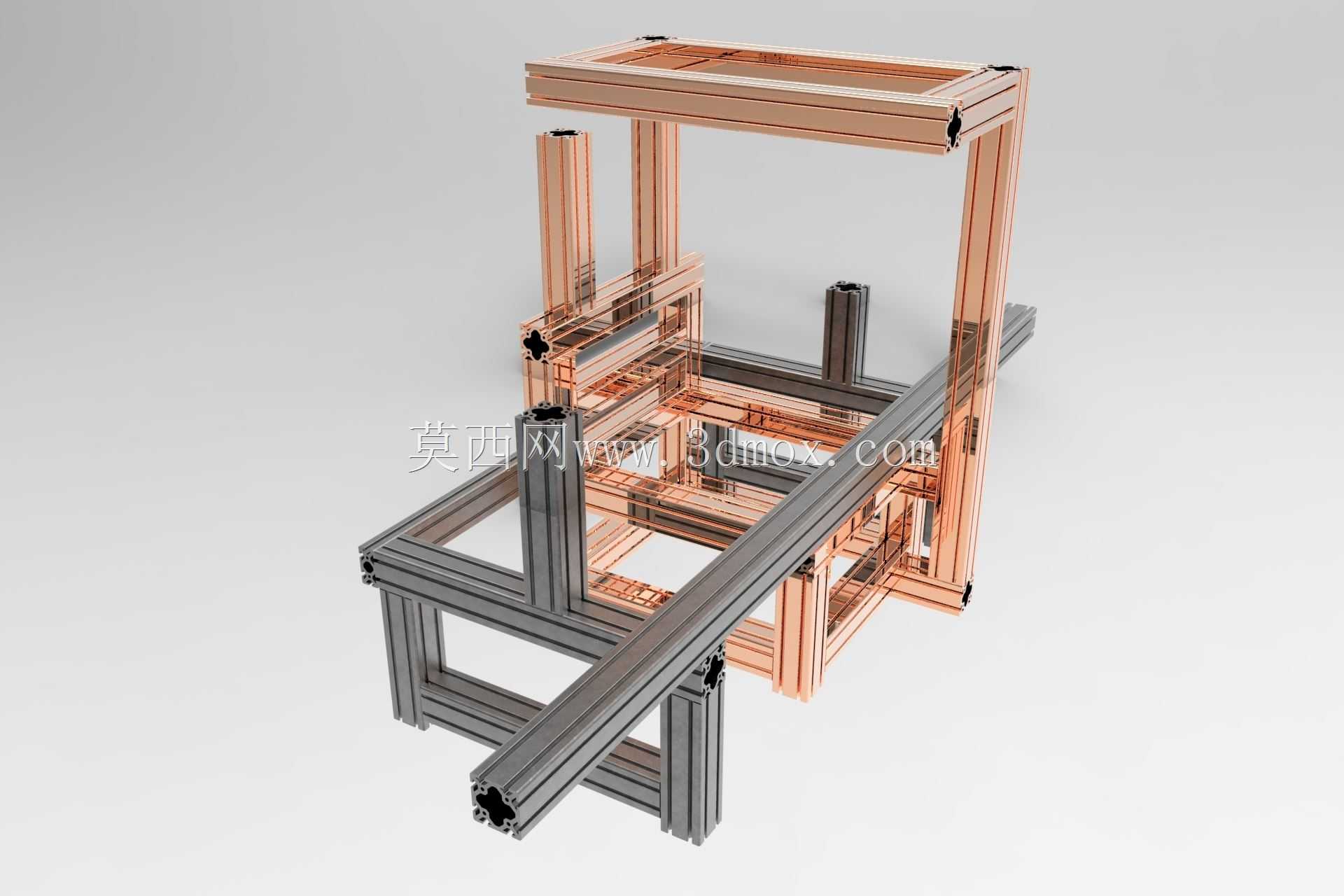

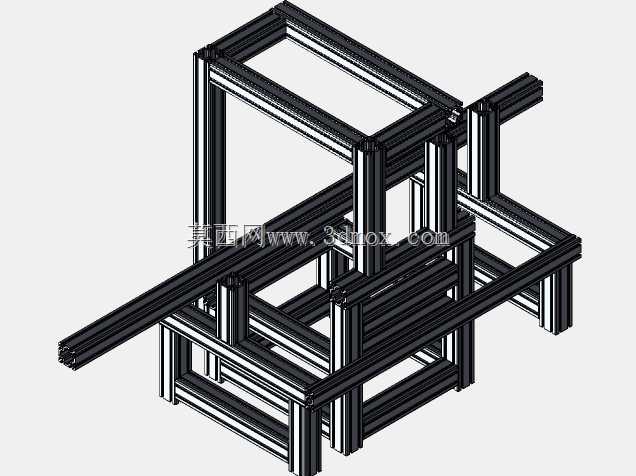

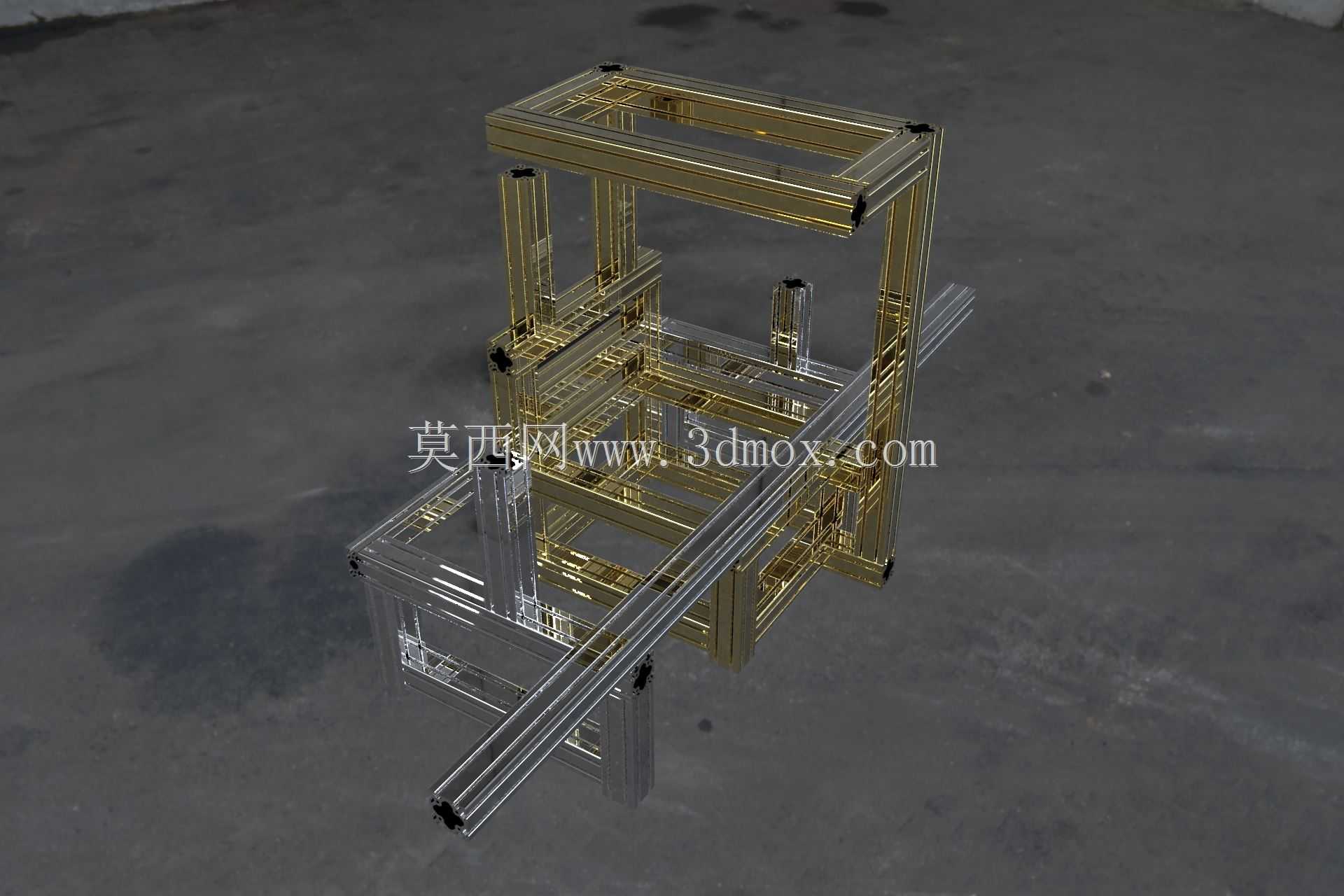

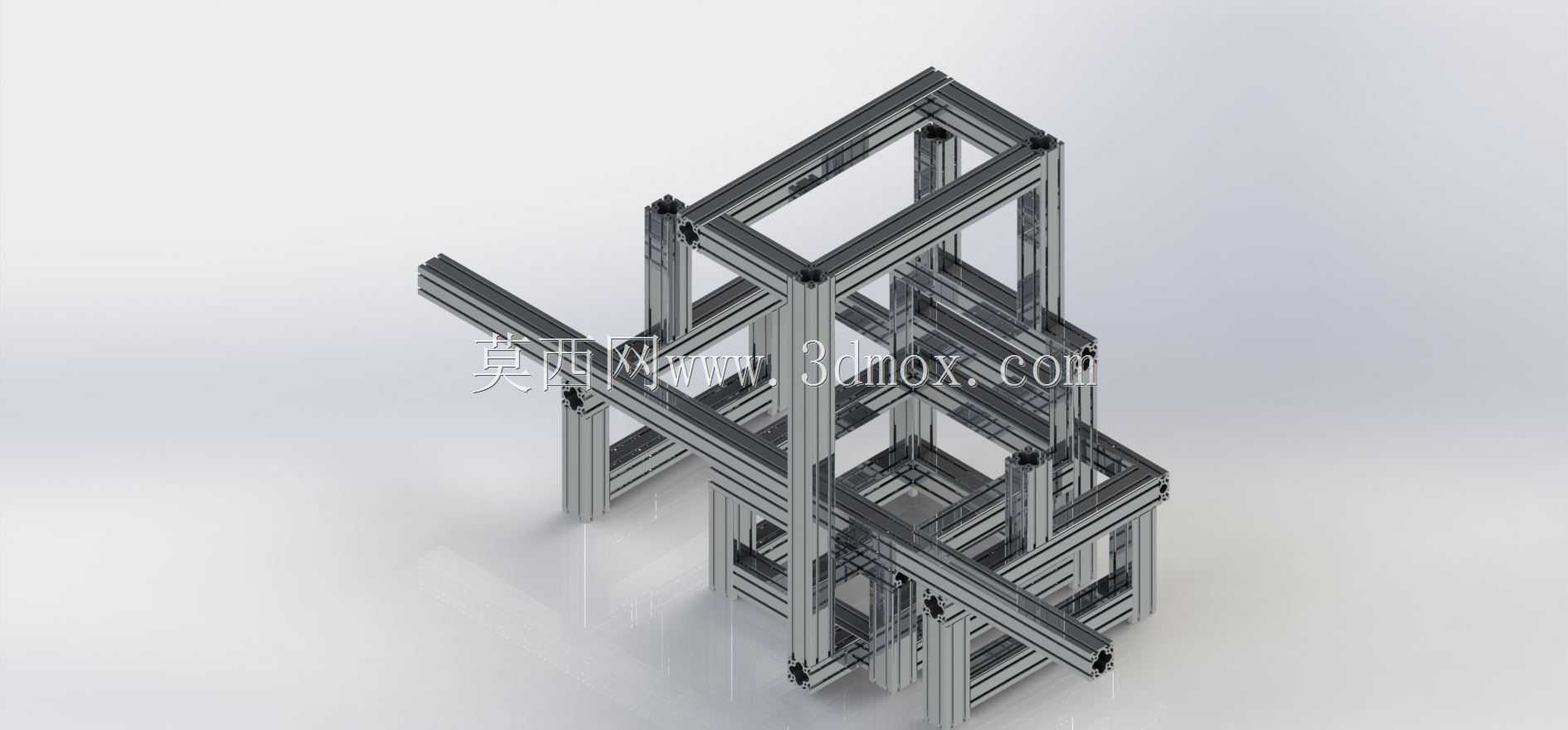

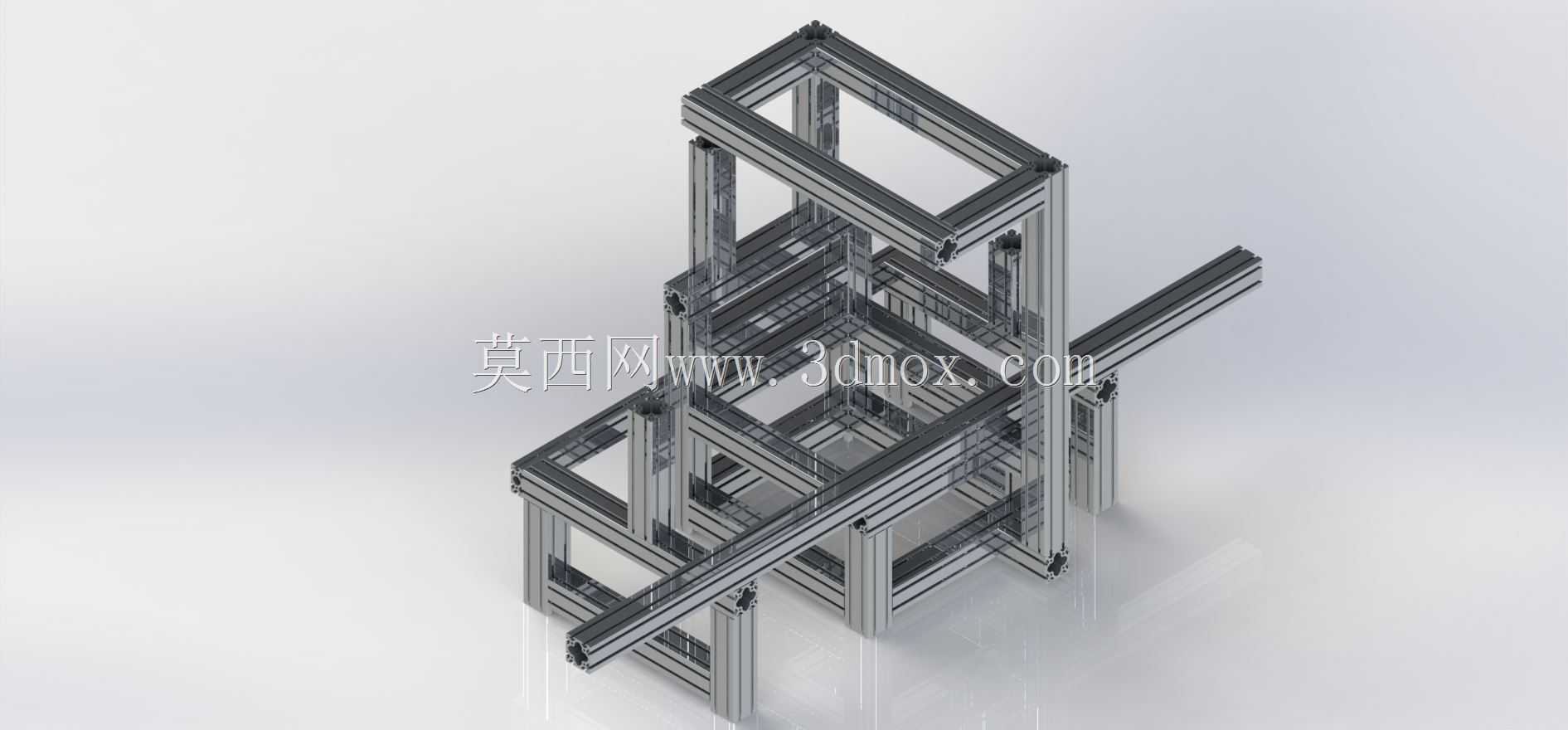

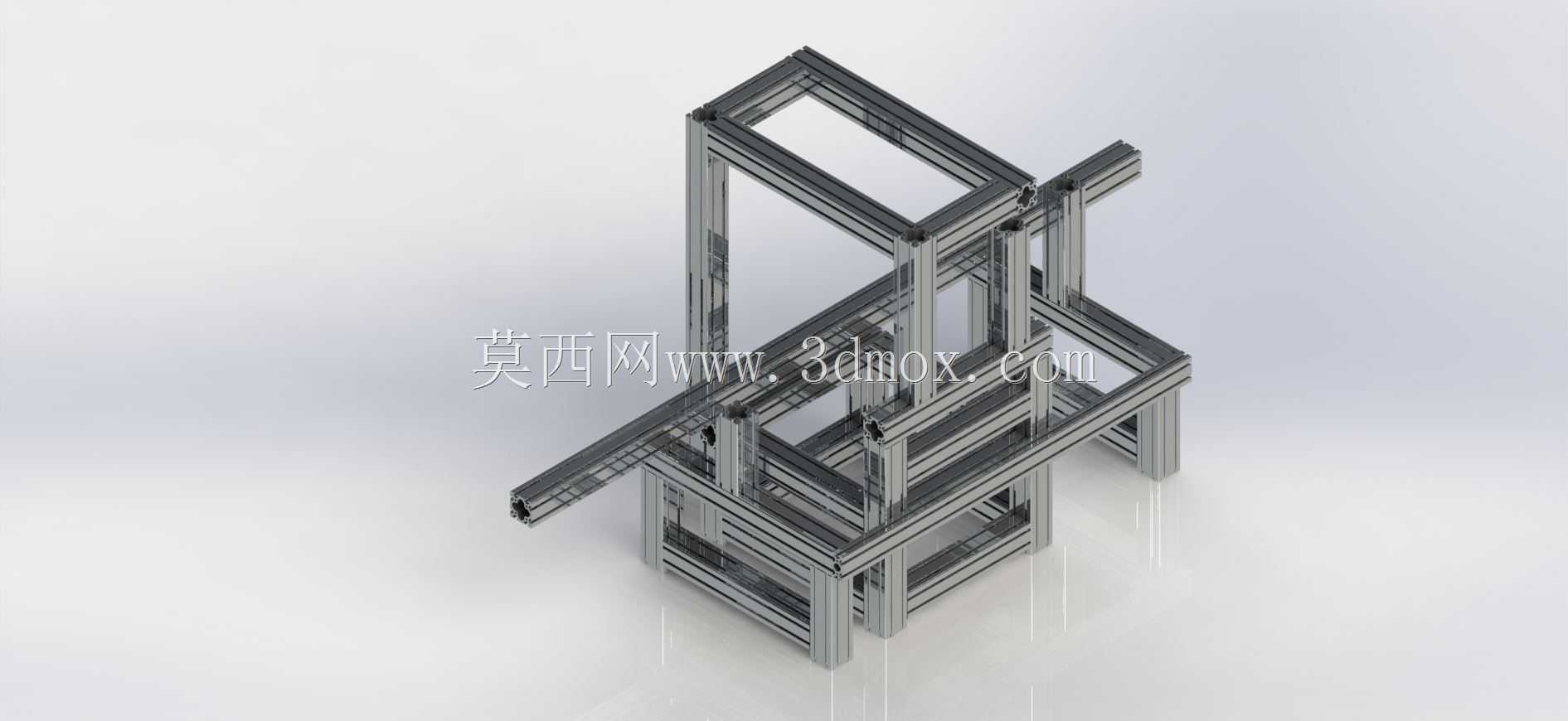

　　这套测量台架是面向生产线在线检测工位开发的承载结构，整体采用工业铝型材拼接搭建，核心服务于生产环节的工件尺寸核验、装配精度复检工序，适配离散制造产线的工位灵活调整需求。从实际落地场景来看，这类架体常布置在产线中段的检验工位，紧邻装配工位与不合格品回流通道，操作人员无需长距离转运待检工件，即可完成对应检测动作，减少工序间的无效搬运耗时。架体采用分层式框架布局，上层预留检测仪器安装平面，可根据检测需求固定百分表支架、影像检测探头或者气动量仪安装座，中层设置工件承托位，搭配横向伸出的导轨结构，可实现待检工件的顺畅滑移上料，避免人工抬举重型工件带来的操作风险，下层框架预留储物空间，可放置检测记录台账、备用测头或者校准用标准件，

　　减少工位周边的零散物料堆放。设计阶段优先考虑了铝型材的模块化拼接特性，所有连接节点均采用标准角件与内置螺栓锁紧，没有采用焊接连接结构，后续如果产线检测需求变更，可快速拆解调整架体的层高、横向跨度，不需要重新切割下料制作整体架体，能大幅缩短工位改造的周期。架体的横向伸出导轨段长度经过现场工位边界核算，伸出长度刚好匹配待检工件的上料滑移行程，不会超出产线的安全通道宽度，避免对周边工位的人员通行、物料转运造成干涉。整体框架的立柱排布避开了操作人员的站立操作位，操作人员站在架体正面操作时，腿部不会与型材立柱发生磕碰，操作高度适配常规站立作业的人机工程要求，上臂自然抬起即可触及上层安装的检测仪器操作端，长时间作业不会产生过度的肢体疲劳。

　　框架的所有型材端面均安装有端盖封边，避免型材槽口积存生产车间的切削碎屑、灰尘，日常清洁时只需擦拭型材外表面即可，维护难度较低。底部框架的型材槽内可后续加装脚轮或者可调支撑脚，若需要在产线内灵活移动检测工位，换装福马轮即可实现快速推移换位，若需要固定工位使用，换装橡胶减震支撑脚即可隔绝地面振动对检测精度的影响。架体的上层安装平面预留了通用T型槽安装位，不同类型的检测工装不需要重新打孔，直接通过T型螺栓即可锁紧固定，适配多品种小批量生产模式下的快速换产需求。中层承托位的型材上可加装非金属材质的垫板，避免待检工件的金属表面与铝型材直接接触产生刮蹭划伤，保护工件的外观质量。横向导轨的安装平行度在装配时经过调校，滑块滑移过程中无卡滞、

　　偏摆问题，承载重量范围内的工件滑移时不会出现卡顿下坠的情况。整个架体的型材选型经过承重核算，上层检测仪器安装位的承重满足常规检测设备的重量要求，不会出现型材弯曲变形的问题，整体框架的抗扭性能满足车间日常生产的振动工况，不会因为周边设备运行产生的振动导致架体晃动，影响检测读数的准确性。在实际产线应用中，这类测量台架还可根据需求加装防护挡板、照明灯具安装位、气源管路走线槽，拓展为集成式检测工作站，不需要额外搭建附属支架，所有附属配件均可利用铝型材的通用槽位完成固定。
