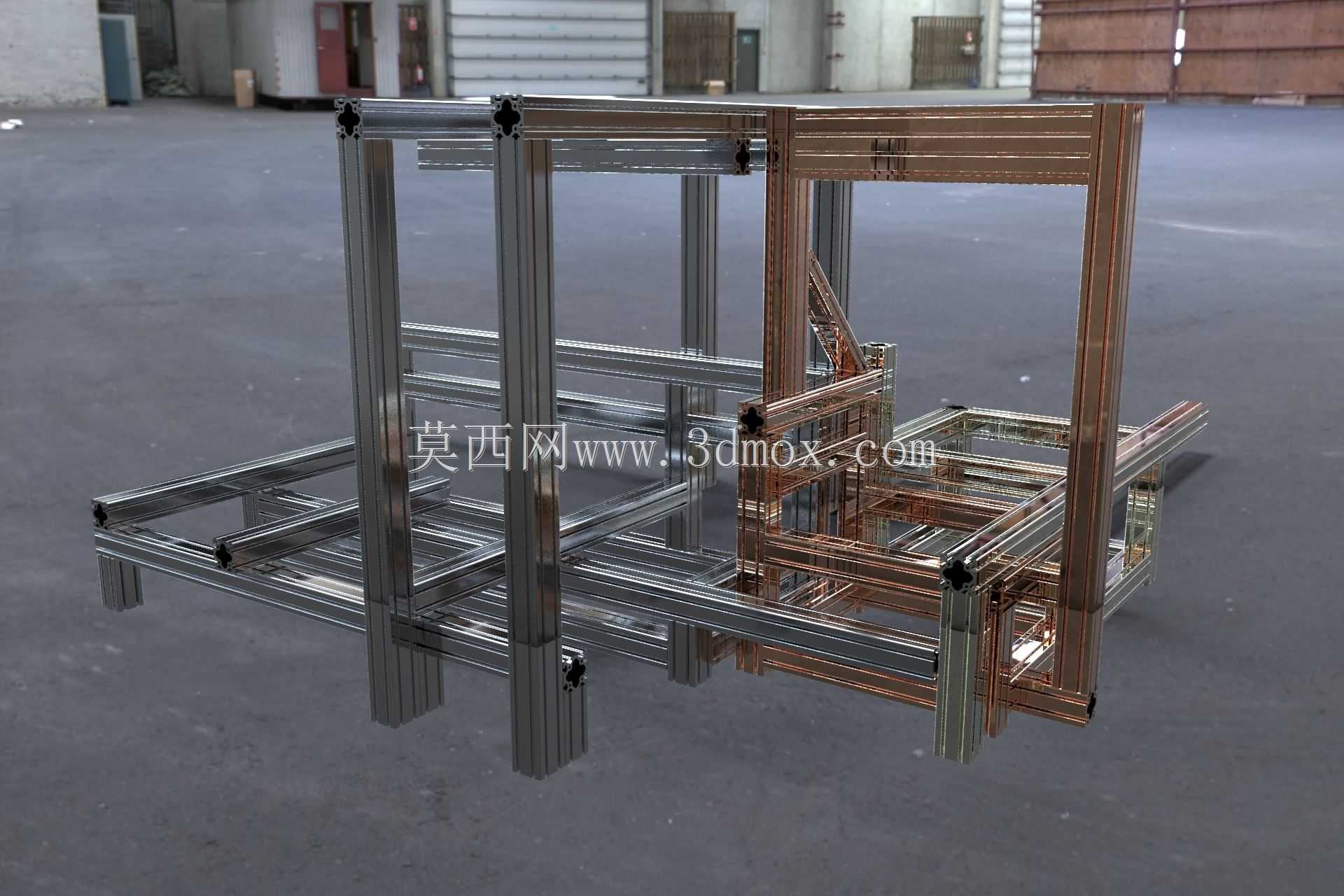

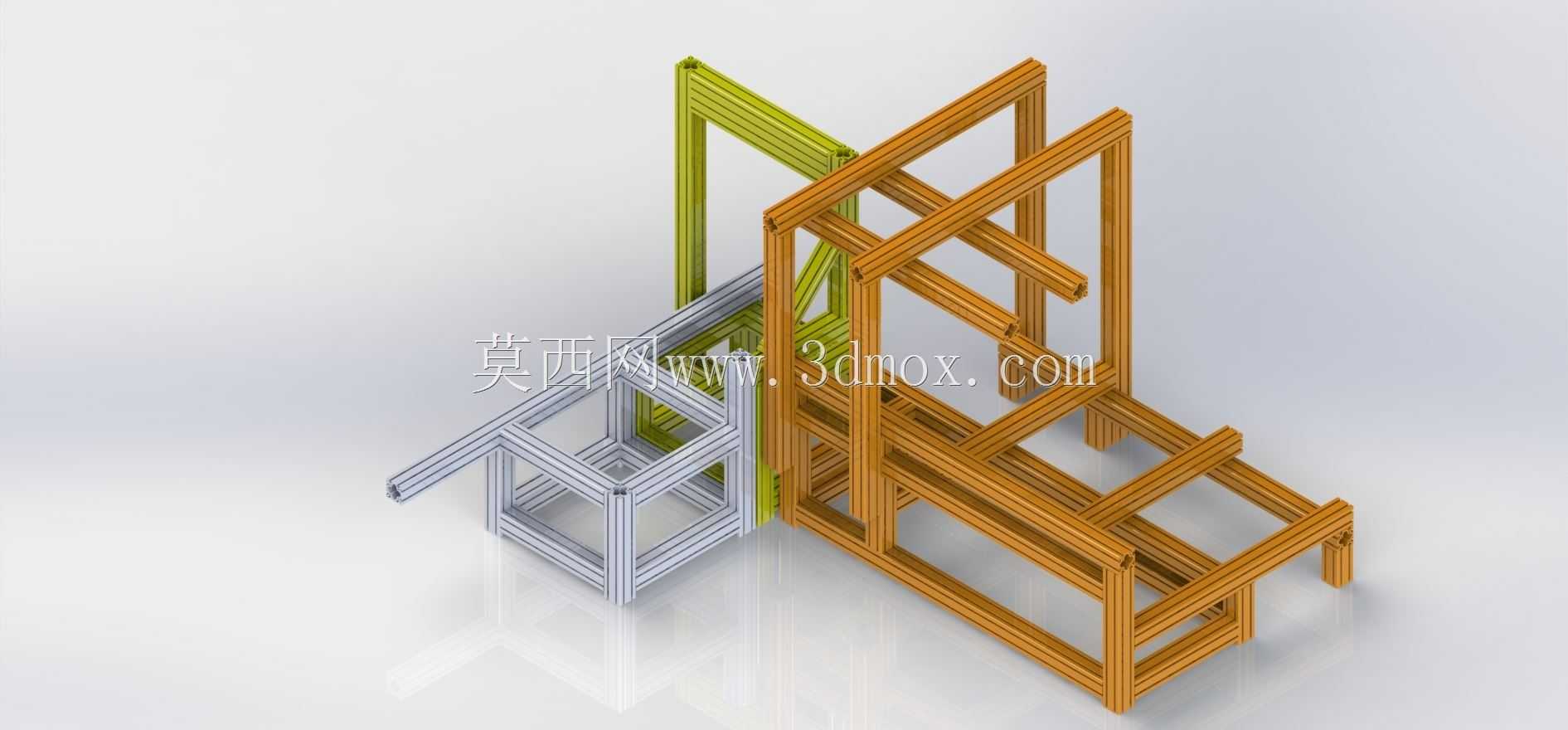

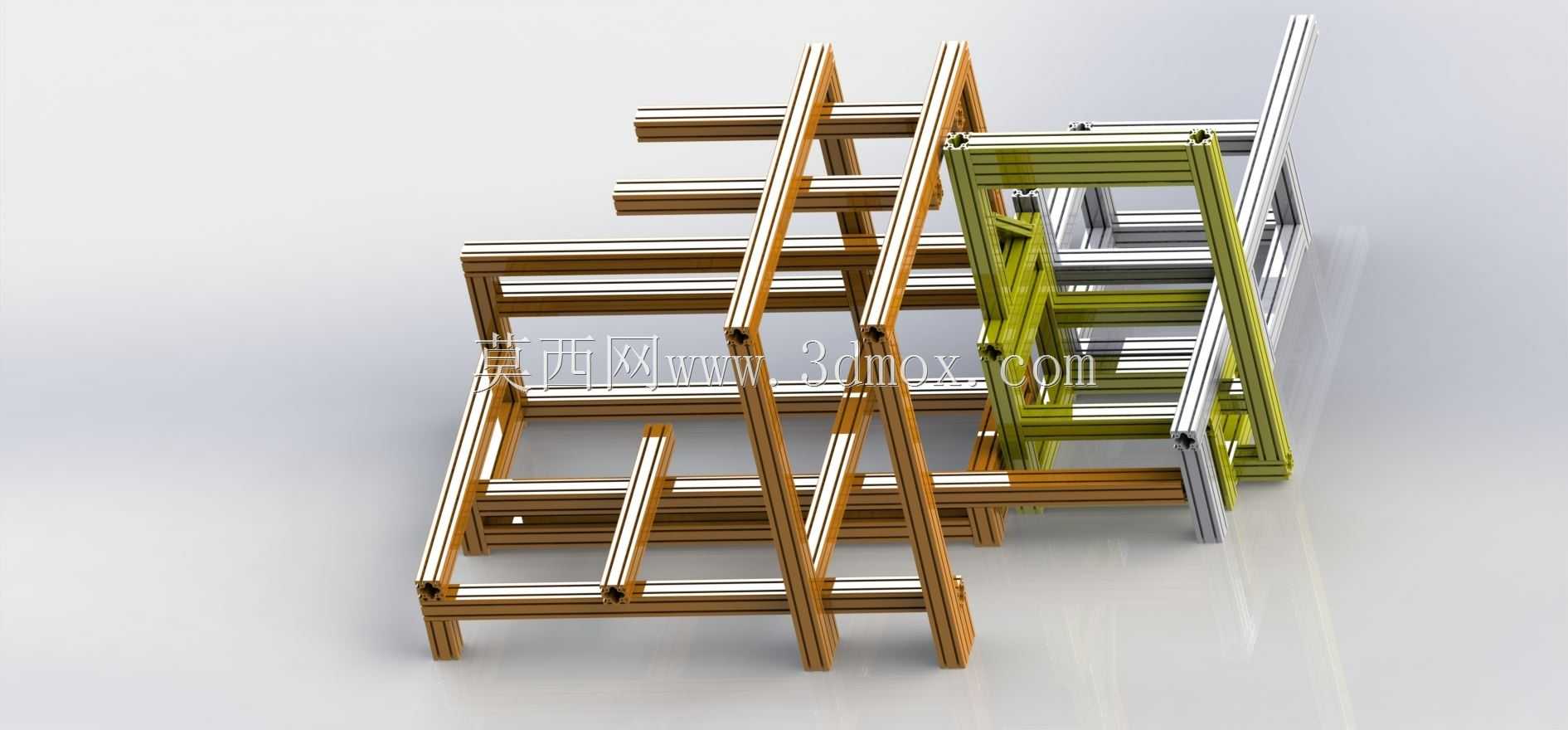

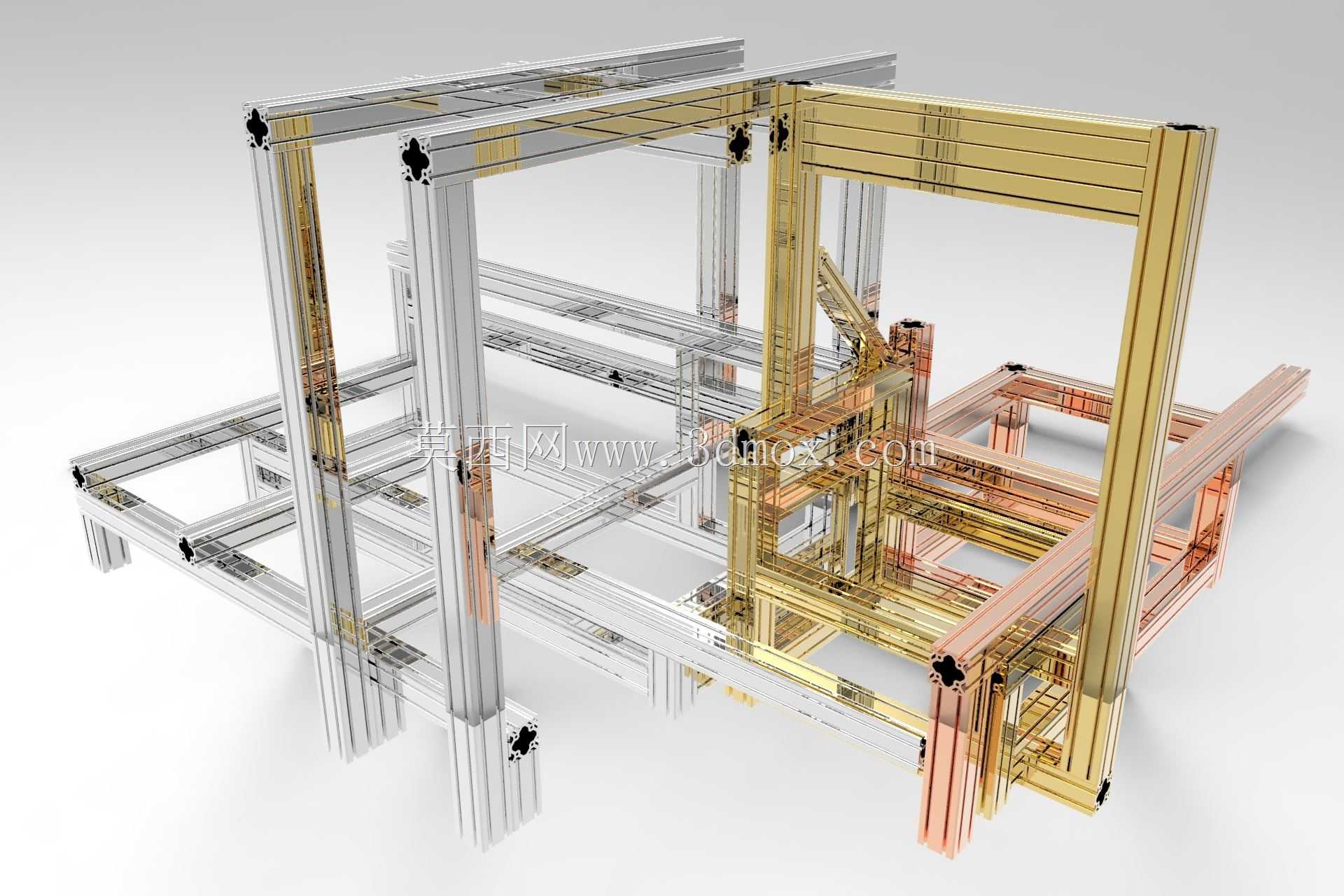

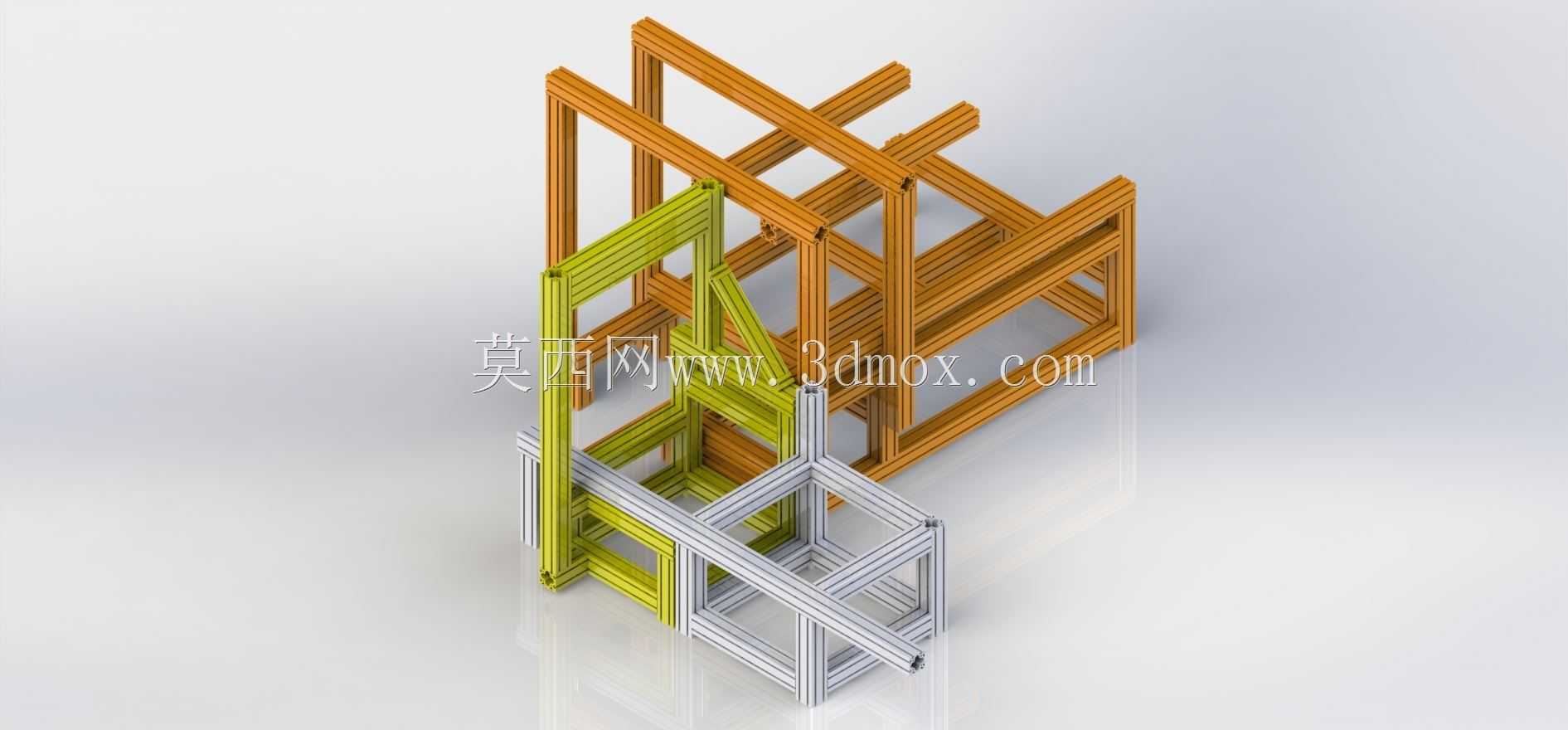

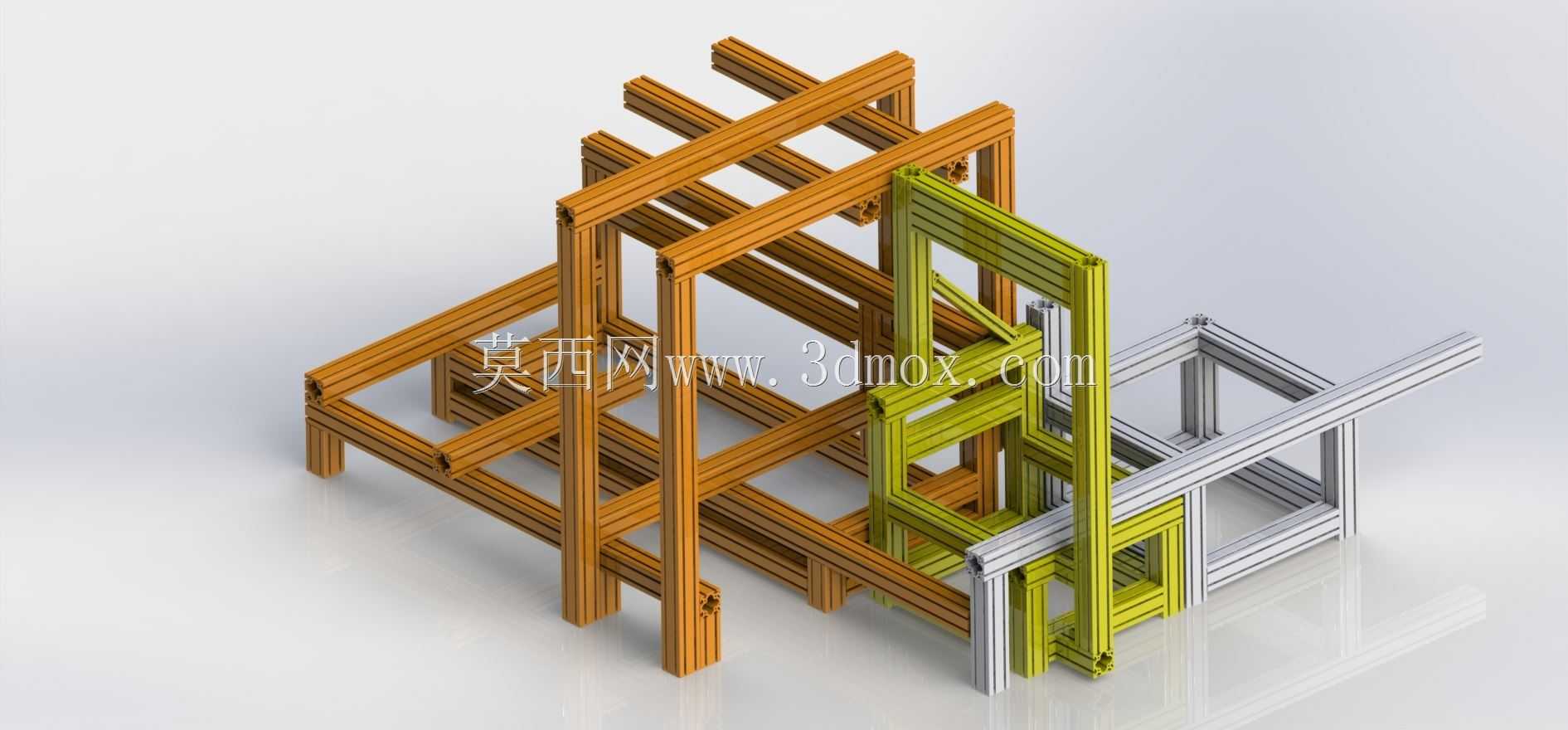

汽车齿轮检测用铝型材框架测量台结构

　　这套铝型材拼接的框架结构，是面向汽车齿轮生产环节的在线检测工位承载主体，主要布置在齿轮精加工工序的末端流转节点，衔接磨齿、珩齿工序与成品分选工位，负责为齿轮精度检测单元提供稳定的安装基准与操作空间。从实际产线布局来看，该测量台的安装边界需要匹配现有车间的辊道输送机高度，框架底部支腿的底面到上层安装面的垂直距离控制在850mm，刚好适配操作人员站立作业的舒适高度，无需额外增设踏台，也能和前后段输送线的托举高度齐平，减少待检测齿轮的上下料搬运行程。框架整体采用欧标40系列与80系列工业铝型材搭配拼接，承托检测主机的核心区域用8080重型铝型材做井字格加强，避免检测过程中因外界振动导致百分表、测头这类量具出现读数偏差，

　　外围的防护与走线区域则用4040轻型铝型材搭建，在保证整体刚性的前提下控制整体自重，方便后期产线调整时的移位与重组。设计时没有采用整体焊接的钢结构机架，核心考量是汽车齿轮的检测需求会随产品迭代发生变化，铝型材的T型槽结构可以随时调整安装板、传感器支架的固定位置，不用重新做焊接、喷漆等二次加工，适配多规格齿轮的检测工装切换需求。框架上预留的多层安装位，分别对应不同的功能模块：最上层的横梁用来安装视觉检测镜头与环形光源，中层的安装板用来固定齿轮定位夹具与回转驱动单元，下层的空间则用来布置电气控制元件与走线槽，侧面伸出的悬臂结构可以安装操作显示屏与控制按钮，操作人员在上下料位置就能直接完成检测参数调整与结果读取。考虑到车间现场的切削液、

　　齿轮清洗残留的防锈油雾环境，铝型材的拼接缝隙都做了密封条填充，所有连接紧固件都采用不锈钢材质，避免长期使用后出现锈蚀卡滞的问题，框架底部的每个支腿都配置了可调脚杯，调节范围在±30mm，可以抵消车间地面的不平整误差，保证上层检测平台的水平度控制在0.02mm/m以内，满足齿轮齿向、齿圈跳动这类高精度检测项目的基准要求。在功能分区上，框架左侧预留的空位用来放置不合格品的暂存料盒，右侧则对接合格品的流转滑道，检测完成的齿轮可以直接通过滑道滑入下一道工序的料箱，减少无效的搬运动作。框架的整体长宽尺寸控制在1800mm×1200mm，不会占用过多的产线通道空间，同时预留了足够的维护操作空间，后期更换测头、校准量具的时候，

　　操作人员可以从三个方向靠近检测核心区域，不用拆卸额外的防护结构。和传统的铸铁平台测量台相比，这种铝型材框架结构的生产周期更短，不需要做时效处理消除焊接应力，拼接完成后就能直接投入使用，而且后期如果需要增加自动上下料的机械手模块，直接在现有框架的对应位置加装型材连接件就能完成拓展，不用重新制作整个机架，适配汽车零部件行业快速换产的实际需求。在结构受力校核上，核心承载区域的铝型材连接节点都采用了内置角件+端面连接板的双重固定方式，额定承载能力可以达到300kg，完全覆盖齿轮检测工装、驱动单元、检测主机的总重量，即使放置大直径的商用车齿轮，也不会出现框架形变的问题。框架的走线全部隐藏在型材的内置槽内，外部没有裸露的线缆，既避免车间现场的油污附着在线缆上加速老化，也能防止上下料过程中工件剐蹭线缆造成安全隐患。
