卧式滚筒玉米脱壳作业设备结构设计

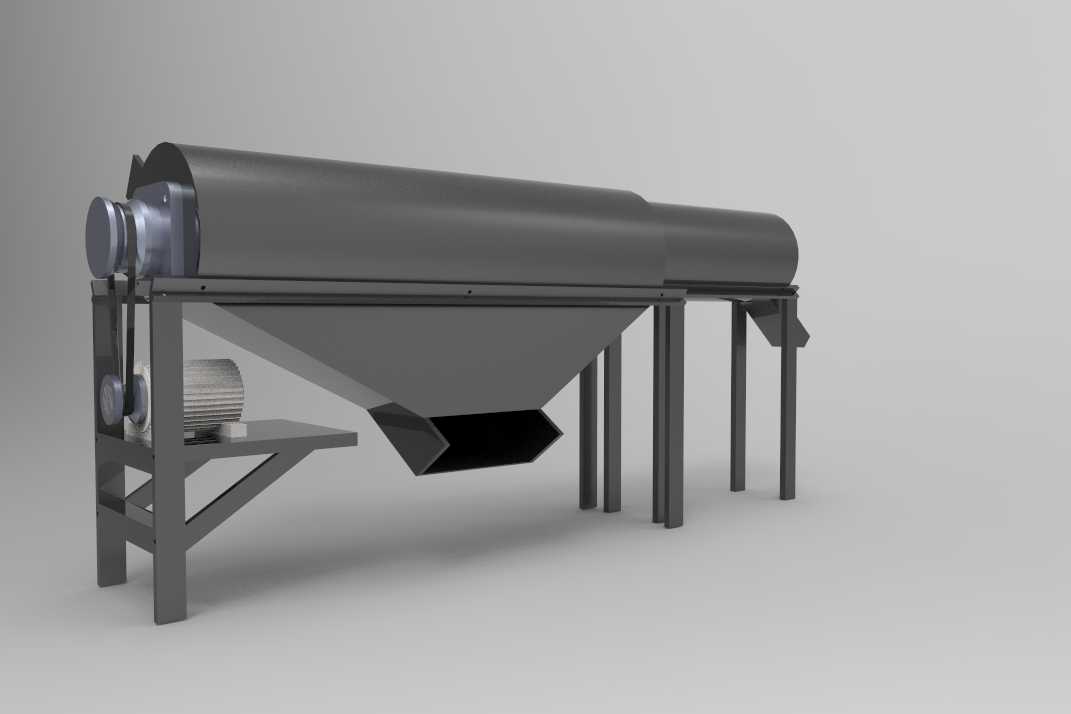

　　在粮食初加工产线的前端预处理环节，带苞叶玉米的脱壳作业一直是影响后续脱粒、清选效率的核心工序，这款卧式滚筒结构的玉米脱壳设备，正是针对中小型粮库、村级粮食加工点的批量处理需求设计的，区别于立式脱壳设备占地面积大、进料高度过高的问题，卧式布局能更好适配现有平房式加工车间的层高限制，无需额外搭建进料操作平台，降低产线改造的土建成本。设备主体采用长筒形卧式滚筒作为核心作业腔，滚筒整体通过两端的辐板式支撑结构安装在方管焊接的机架上，机架下方设置倒锥形集料斗，脱壳完成后的玉米果穗会顺着锥面滑落到下方的输送设备上，剥离下来的苞叶碎屑则通过滚筒壁的筛孔落入侧边的废料出料槽，实现果穗与苞叶的初步分离，无需额外增设独立的风选清杂工序，能缩短整条预处理线的设备排布长度。从结构设计逻辑来看，滚筒内部设置有螺旋导料筋，作业过程中滚筒低速回转时，导料筋会带着进料端投入的带苞叶玉米向出料端缓慢移动，移动过程中滚筒内壁的柔性摩擦条与玉米苞叶持续接触拉扯，配合滚筒转动带来的物料间相互摩擦，将包裹在果穗外层的苞叶完整剥离，不会对玉米籽粒造成硬性磕碰损伤，能降低后续脱粒环节的碎粒率。驱动单元采用侧挂式安装布局，电机固定在机架进料端下方的悬挑安装支架上，通过带传动将动力传递到滚筒的主动支撑轮上，带传动的过载打滑特性可以避免进料量突增时电机堵转烧毁，同时侧挂布局不会占用设备正下方的集料空间，方便日常维护时更换传动带、调整张紧度。机架主体采用标准矩形钢管焊接成型，

　　所有支撑腿底部都预留有地脚螺栓安装孔，安装时需要保证设备整体沿出料方向有3度左右的倾斜角，这个角度是经过多轮物料输送测试确定的，既能保证玉米在滚筒内的停留时间足够完成充分脱壳，又不会因为停留时间过长导致处理效率下降，设备整体的安装宽度控制在1.8米以内，长度约4.2米，进料端的高度适配常规铲车的卸料高度，不需要额外配置上料提升机就能完成进料作业，非常适合日处理量50吨以下的小型加工点使用。设备的出料端设置有可调节的挡料板，通过调整挡料板的开合高度，可以改变滚筒内的物料填充率，针对不同含水率、不同品种的玉米，可以灵活调整作业参数，比如收获期含水率较高的春玉米，苞叶与果穗的贴合度更高，就可以适当调高挡料板，延长物料在滚筒内的停留时间，

　　保证脱壳率达到98%以上；而对于含水率较低、苞叶已经松散的夏玉米，则可以降低挡料板高度，提升设备的通过效率。考虑到粮食加工车间粉尘较大的作业环境，设备所有的转动支撑位置都采用了带防尘密封的滚动轴承，轴承座通过螺栓固定在机架的支撑横梁上，日常注油维护时不需要拆解滚筒结构，直接通过轴承座上的注油嘴加注润滑脂即可，能大幅降低日常运维的工作量。滚筒的筛网采用分段式螺栓固定结构，当处理不同大小的玉米品种时，可以更换不同筛孔尺寸的筛网段，比如处理果穗直径较小的糯玉米品种时，更换小筛孔的筛网就能避免小直径果穗从筛孔掉落混入废料中，提升设备的适配范围。机架下方的集料斗采用倾斜角度大于45度的锥面设计，能保证脱壳后的玉米果穗依靠自重顺利滑落，

　　不会在斗内出现积料堵料的问题，集料斗的下沿尺寸适配常规皮带输送机的接料宽度，不需要额外制作接料溜槽就能直接和后续输送设备对接。在安装边界的考量上，设备两侧需要预留至少0.8米的维护通道，方便操作人员定期检查滚筒的磨损情况、清理筛孔上卡滞的苞叶碎屑，进料端需要预留1.5米左右的上料操作空间，出料端则需要和后续输送设备保持0.3米的落料间隙，避免果穗下落时磕碰破损。整个设备的结构没有复杂的异形曲面构件，大部分零部件都可以通过常规的切割、焊接、机加工工艺制作，生产制造成本较低，适合中小型农机制造企业批量投产，对于需要搭建小型玉米加工产线的用户来说，这款设备的结构参数也能作为产线布局、设备选型的三维参考依据，在建模过程中所有的安装配合尺寸都按照实际工程公差设置，能直接导出工程图用于零部件的加工制作。
