带复杂曲面叶片的涡轮叶轮结构设计

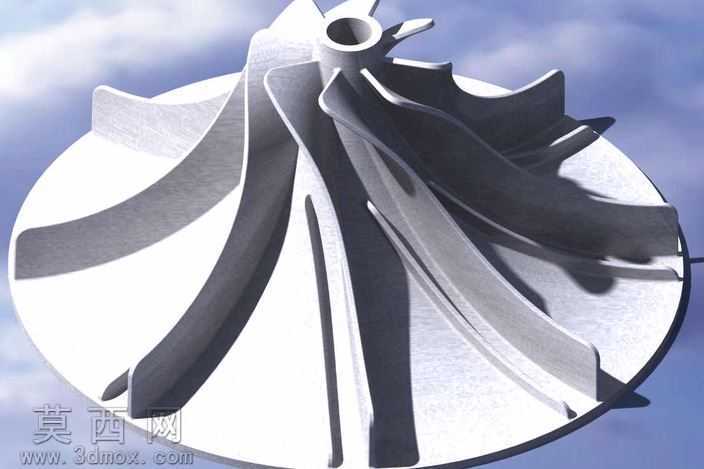

本作品为涡轮叶轮三维建模成果，建模过程依托参数化三维设计软件完成，核心采用扫描特征构建叶片主体曲面，通过精准控制扫描路径与截面轮廓的对应关系，还原叶轮叶片的复杂空间扭曲形态，保证每一片叶片的曲面曲率符合流体动力学的流线要求，减少流体流经叶片表面时的阻力损耗。建模阶段重点处理叶片与轮盘衔接处的圆角过渡结构，通过多半径圆角、变半径圆角的组合应用，让叶片根部与轮盘的连接区域实现顺滑过渡，既避免直角结构带来的应力集中问题，也还原了实际加工工艺中圆角处理的结构特征，提升模型的工艺还原度。材质设置上，整体叶轮赋予哑光金属材质，调整材质的反射率、粗糙度参数，模拟铸铝或不锈钢材质的金属质感，在渲染环节采用天光加定向补光的布光方案，突出叶片曲面的光影层次，清晰展现曲面的流畅走向与圆角过渡的细节，让模型的结构特征直观呈现。结构设计层面，轮盘中心设置定位安装孔，孔位周边做凸起加强结构，保证叶轮与传动轴装配时的结构强度；叶片沿轮盘周向均匀排布，每片叶片的前缘、后缘都做了薄化处理，贴合实际涡轮叶轮的气动设计逻辑，同时保证所有叶片的参数一致性，避免周向质量不均带来的动平衡问题。设计思路上，以扫描特征作为叶片建模的核心命令，通过绘制空间引导线与可变截面草图，实现叶片从根部到顶部的厚度渐变、角度扭转效果，相比传统的拉伸、放样建模方式，扫描特征能更精准控制曲面的连续曲率，保证曲面G2连续，避免曲面出现褶皱、拐点等缺陷；圆角处理环节采用分步建模逻辑，先完成叶片与轮盘的基础布尔合并，再按照从大圆角到小圆角的顺序依次添加过渡特征，避免圆角特征之间出现计算冲突，保证所有过渡面顺滑无破面。整体模型严格遵循机械零件的设计规范，既还原了涡轮叶轮的功能结构，也通过精细化的建模操作展现了扫描、圆角等特征命令的高级应用技巧，模型结构完整无缺失，曲面质量高，可用于结构展示、工艺参考、教学演示等场景。
