三芯卡侬插孔音频连接器结构设计

　　在专业音频系统的布线与设备互联场景中，卡侬接口是平衡式音频传输的核心接插部件，这款三芯卡侬插孔主要用于调音台、功率放大器、专业音箱、舞台音频设备的面板安装端，作为音频信号输入输出的固定接驳端口，承担平衡音频信号的稳定传输、接插件锁止定位、设备面板密封防护的作用。不同于民用音频接插件，卡侬接口的平衡传输结构可有效抵消长距离布线过程中的电磁干扰，在舞台演出、演播室录制、公共广播系统这类布线距离长、电磁环境复杂的场景中，能大幅降低底噪与信号串扰问题。

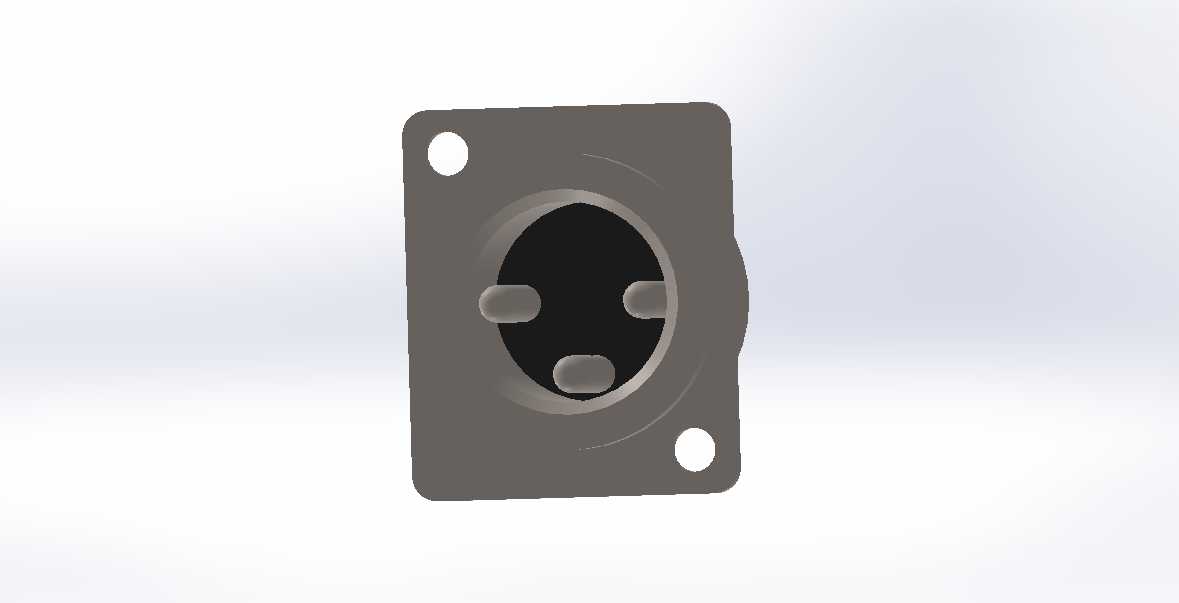

　　从结构设计逻辑来看，这款法兰式安装的卡侬插孔采用方形金属基座作为主体承载结构，基座对角位置设置两个圆形安装通孔，用于通过螺丝将整个接口固定在设备面板的对应开孔位置，安装孔的位置公差控制在±0.05mm范围内，可适配行业通用的卡侬接口面板开孔尺寸，安装后基座与面板贴合面平整，不会出现凸起或间隙过大的问题。基座中心位置是圆形的接插腔体，腔体内部设置三个对称分布的接触弹片，分别对应平衡音频传输的热端、冷端与接地端，弹片采用高弹性铜合金材质冲压成型，表面做镀镍处理，既保证接插时的接触压力稳定，避免信号传输出现瞬断，也能提升耐磨性能，满足上千次反复插拔的使用需求。腔体边缘设置环形定位凸台，与公头卡侬插头的定位槽配合，插入时可自动引导对位，避免插歪导致内部弹片变形，同时插头插入后可通过卡侬结构自带的锁止卡扣固定，防止设备移动或线缆拉扯时插头松脱。

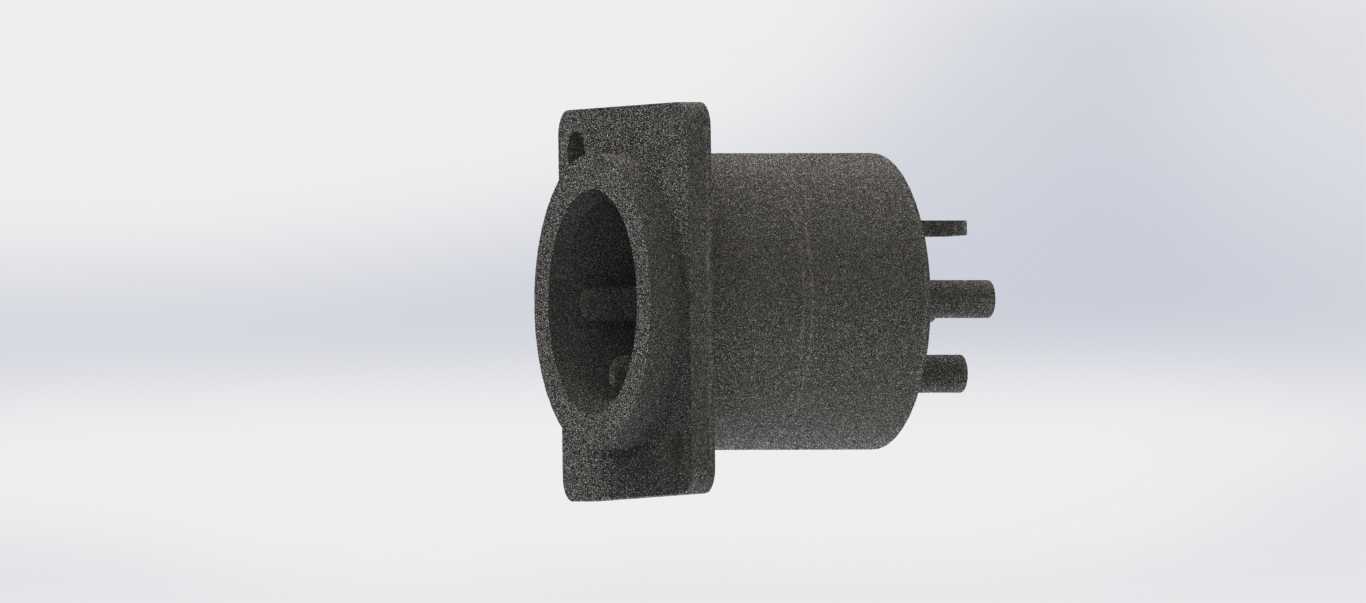

　　在外形与安装边界的设计上，这款插孔的方形基座边角做了小圆角过渡处理，避免安装时锐边划伤操作人员或线缆绝缘层，基座整体厚度控制在适配1.5-3mm厚度设备面板的范围，安装时从面板外侧插入开孔，在面板内侧通过配套的固定螺母锁紧，不需要复杂的卡扣结构，安装拆卸都十分便捷。接插腔体的深度经过精准核算，保证公头插头插入后接触弹片的压缩量处于合理区间，压缩量过小会导致接触电阻过大、信号传输不稳定，压缩量过大则会导致插拔力过大，长期使用会加速弹片疲劳失效。基座外侧的金属壳体做了哑光喷塑处理，既提升外观质感，也能起到电磁屏蔽的作用，减少外部电磁信号对内部音频传输的干扰，同时金属壳体与设备面板导通后，可实现可靠接地，进一步提升抗干扰能力。

　　从实际选型适配的角度来看，这款三芯卡侬插孔完全符合专业音频接插件的通用尺寸规范，可与所有标准三芯卡侬公头插头匹配使用，不需要做额外的结构修改。在进行设备结构设计时，工程师只需要在面板上开出对应尺寸的圆形安装孔，预留出插孔后方的接线空间即可，接线端采用焊片结构，可直接焊接音频线缆的芯线与屏蔽层，接线完成后不会与设备内部的其他元器件产生干涉。不同于塑料外壳的民用音频接口，这款全金属结构的卡侬插孔机械强度更高，在经常需要插拔线缆的演出场景、移动音频设备中，不容易因为外力碰撞出现壳体破裂、接口移位的问题，长期使用的可靠性更有保障。在进行三维建模时，这款模型完整还原了安装孔位、接触弹片位置、腔体定位结构、外部轮廓的所有细节，可直接用于设备面板的装配干涉检查、开孔位置定位，也可用于产品装配演示、结构受力仿真的基础模型，建模过程中对配合公差、安装间隙的参数都按照实际生产的工艺要求做了预留，不会出现虚拟装配时的干涉问题，能直接对接结构设计的实际需求。
