Sanden508压缩机配套张紧器安装支架

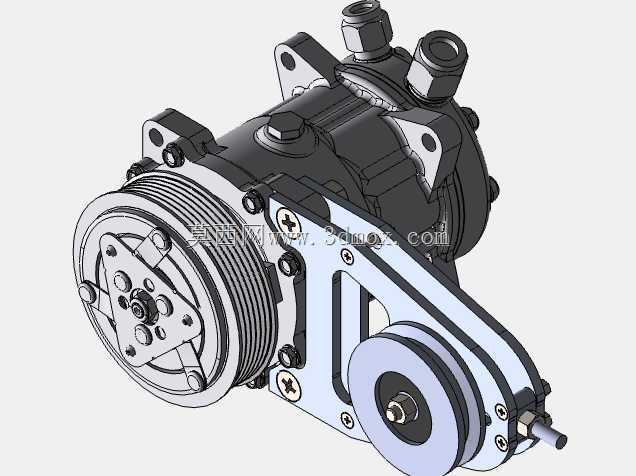

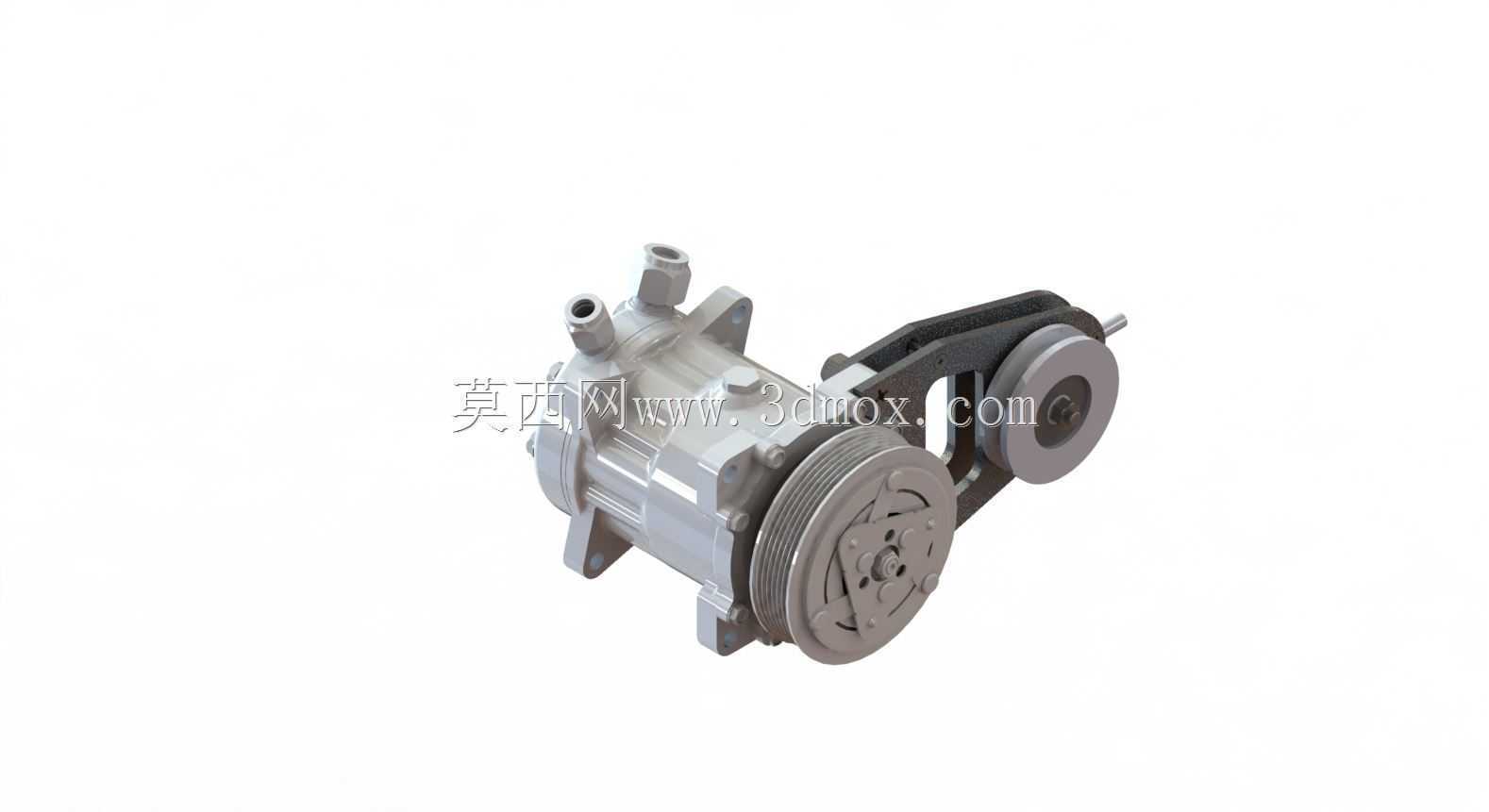

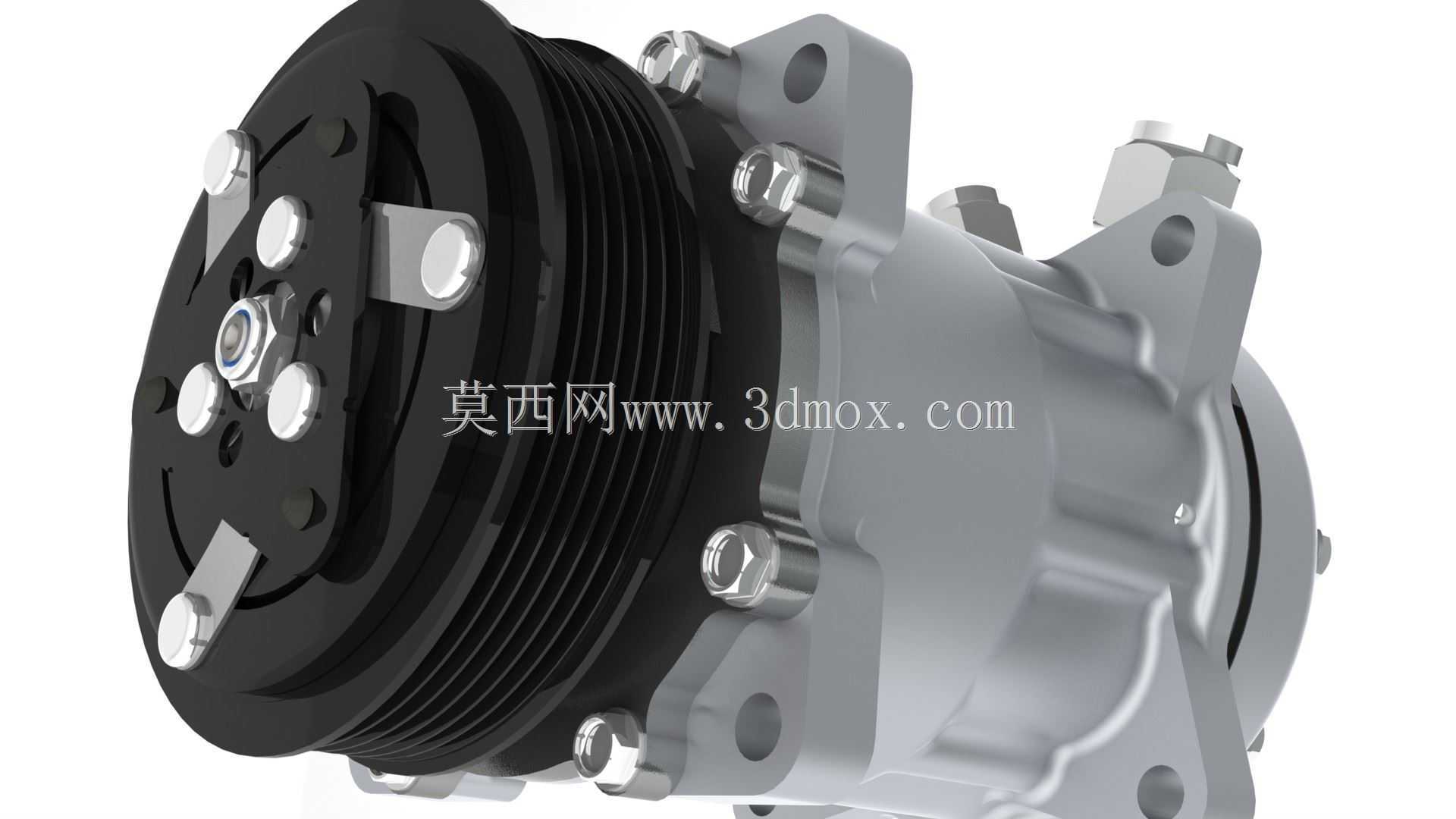

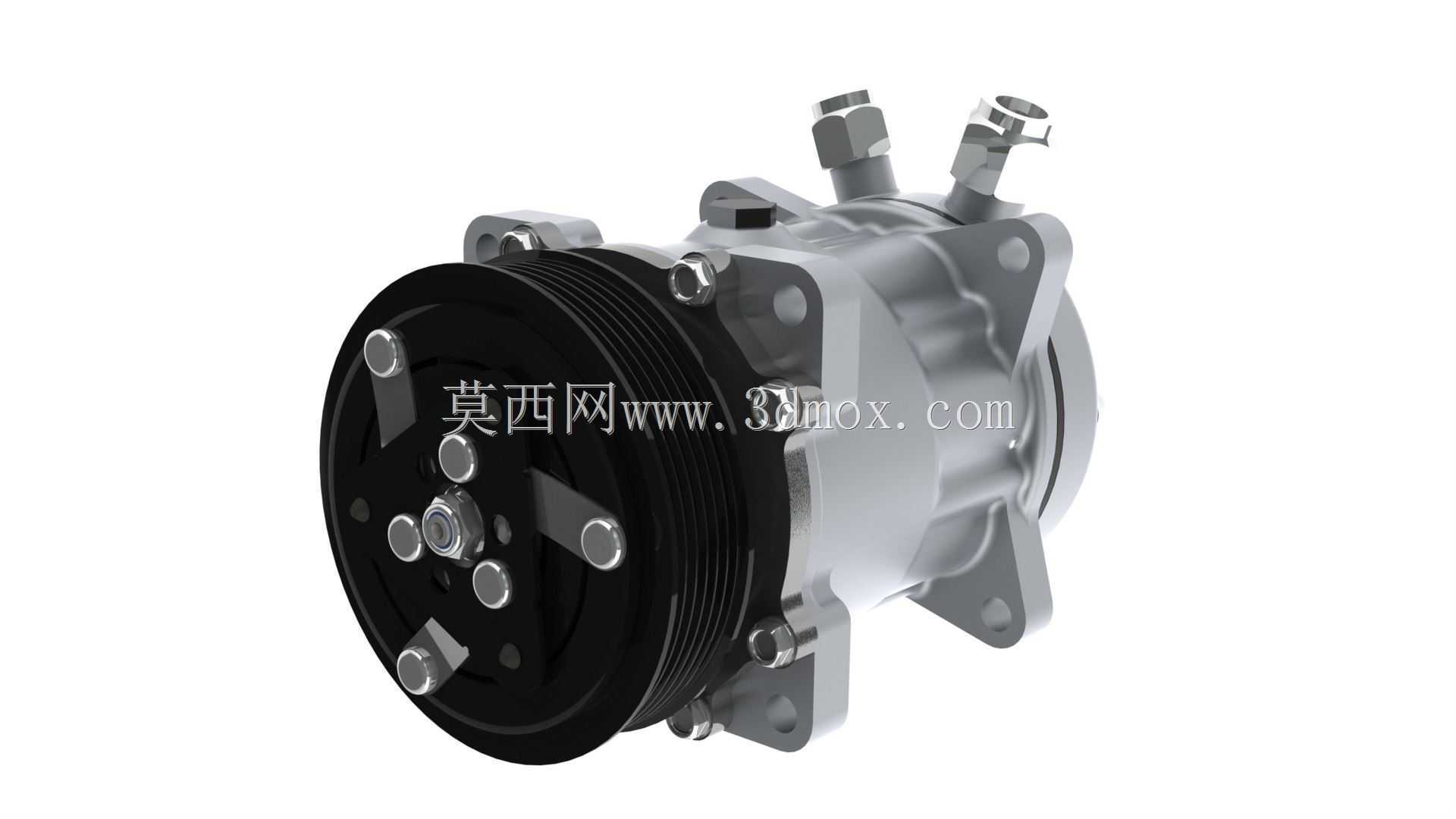

　　在车用空调改装与配套装配场景中，压缩机皮带张紧结构的可靠性直接决定空调系统的运行寿命，这套适配Sanden508型号压缩机的张紧器支架，正是为解决压缩机安装后皮带张紧度调节、轮系对位偏差问题开发的结构件。从实际装车场景来看，该支架主要应用在通用车型的空调系统加装、老旧车型空调压缩机替换作业中，不少越野车型、商用车型在更换非原厂空调压缩机时，原机自带的安装位无法匹配张紧轮的固定需求，容易出现皮带打滑、异响、偏磨甚至过早断裂的问题，这套支架通过一体化的结构设计，将张紧轮的安装基座与压缩机侧装位整合为一体，不需要额外在车架或发动机舱壁上焊接固定座，大幅降低改装作业的加工量。

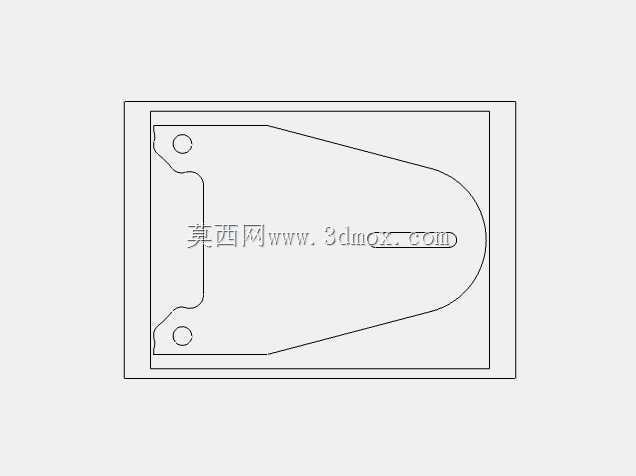

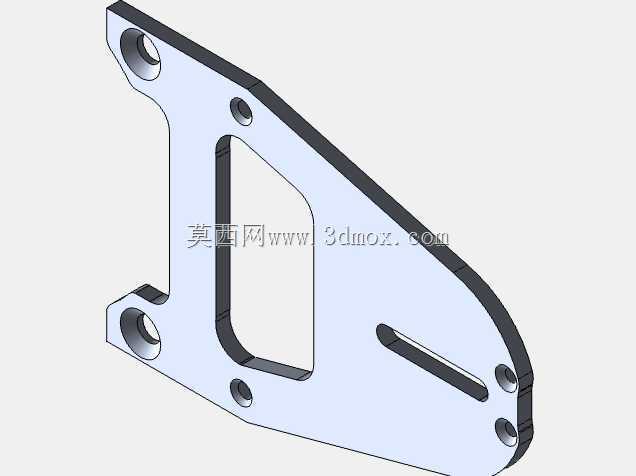

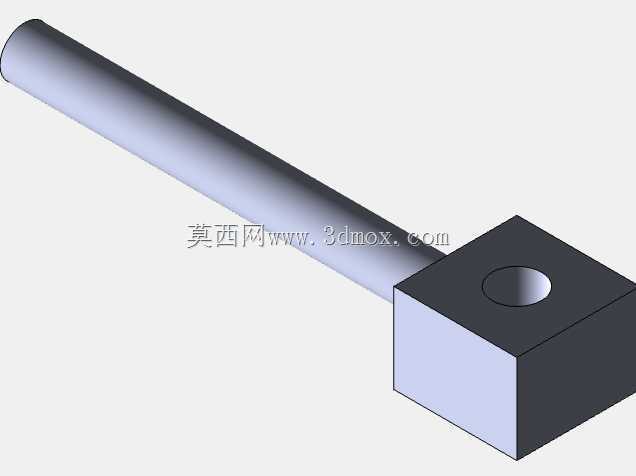

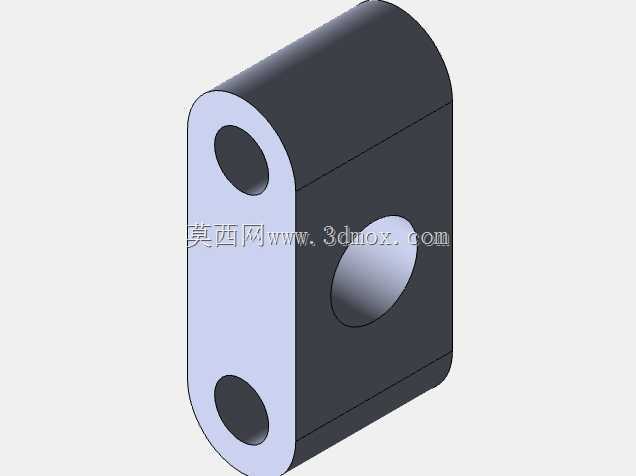

　　从功能特性上看，支架整体采用铸钢材质一体成型，对应压缩机本体的三个安装孔位做了沉台处理，安装时螺栓可以完全沉入沉台内，不会突出平面干涉皮带轮的运转路径。张紧轮的摆臂连接位设计了腰型调节槽，调节范围覆盖15mm的行程，能够适配不同长度的PK多楔带，安装时只需要松开调节螺栓，扳动张紧臂调整到合适皮带张紧度后锁紧即可，不需要额外制作调节垫片。张紧轮的安装轴位做了同轴度公差控制，轴孔与支架安装基准面的垂直度公差控制在0.05mm以内，避免张紧轮运转时出现端面跳动，减少皮带的侧向磨损。

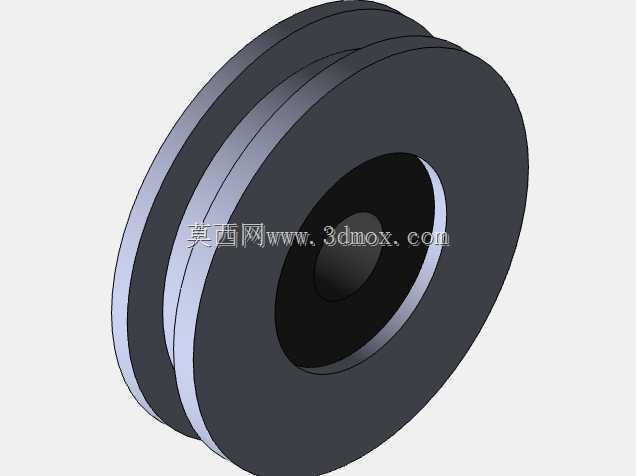

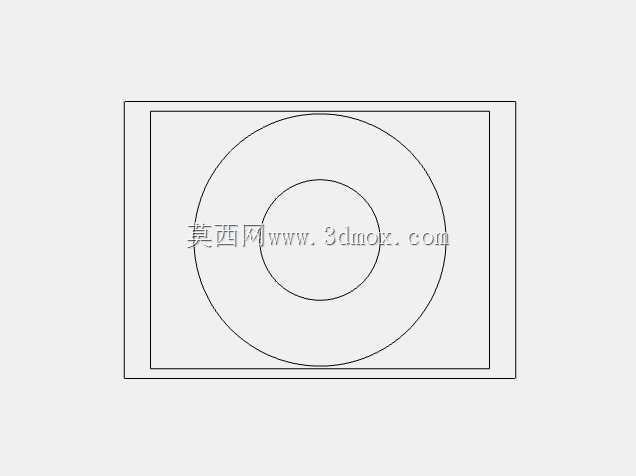

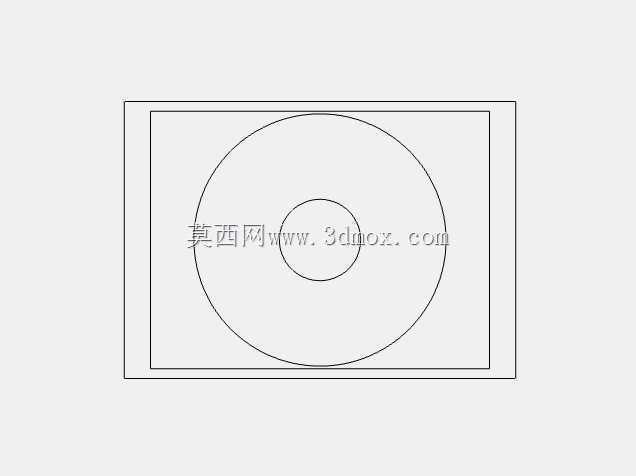

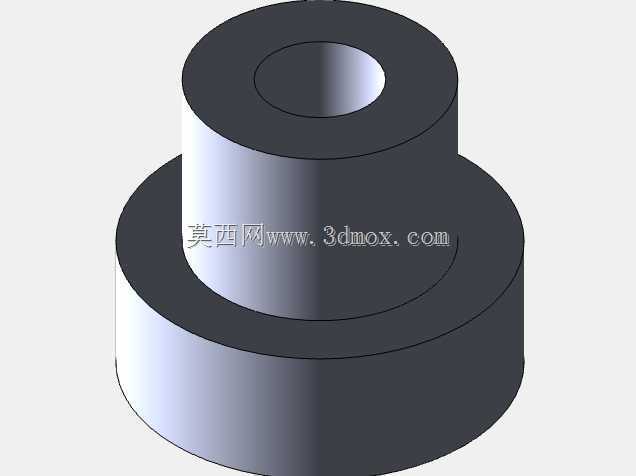

　　设计思路上，这套支架没有采用分体式拼接结构，而是将压缩机连接座、张紧臂转轴座、加强筋结构整合为单一铸件，减少了装配环节的累计误差。支架与压缩机贴合的安装面做了铣平处理，平面度控制在0.03mm以内，安装后不会因为贴合面间隙导致支架受力后出现形变。考虑到发动机舱内的振动工况，支架在张紧臂转轴座与压缩机连接座之间设计了两道斜向加强筋，筋板厚度为6mm，能够承受张紧轮施加的最大800N的皮带张紧力，在发动机满负荷运转的振动工况下不会出现共振开裂的问题。张紧轮的安装位预留了标准6203轴承的安装空间，可以直接匹配市面通用的空调皮带张紧轮，不需要定制专用轮体，降低后期维护的配件成本。

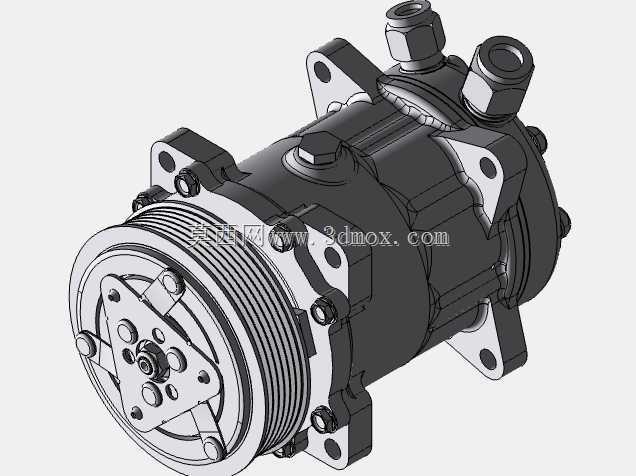

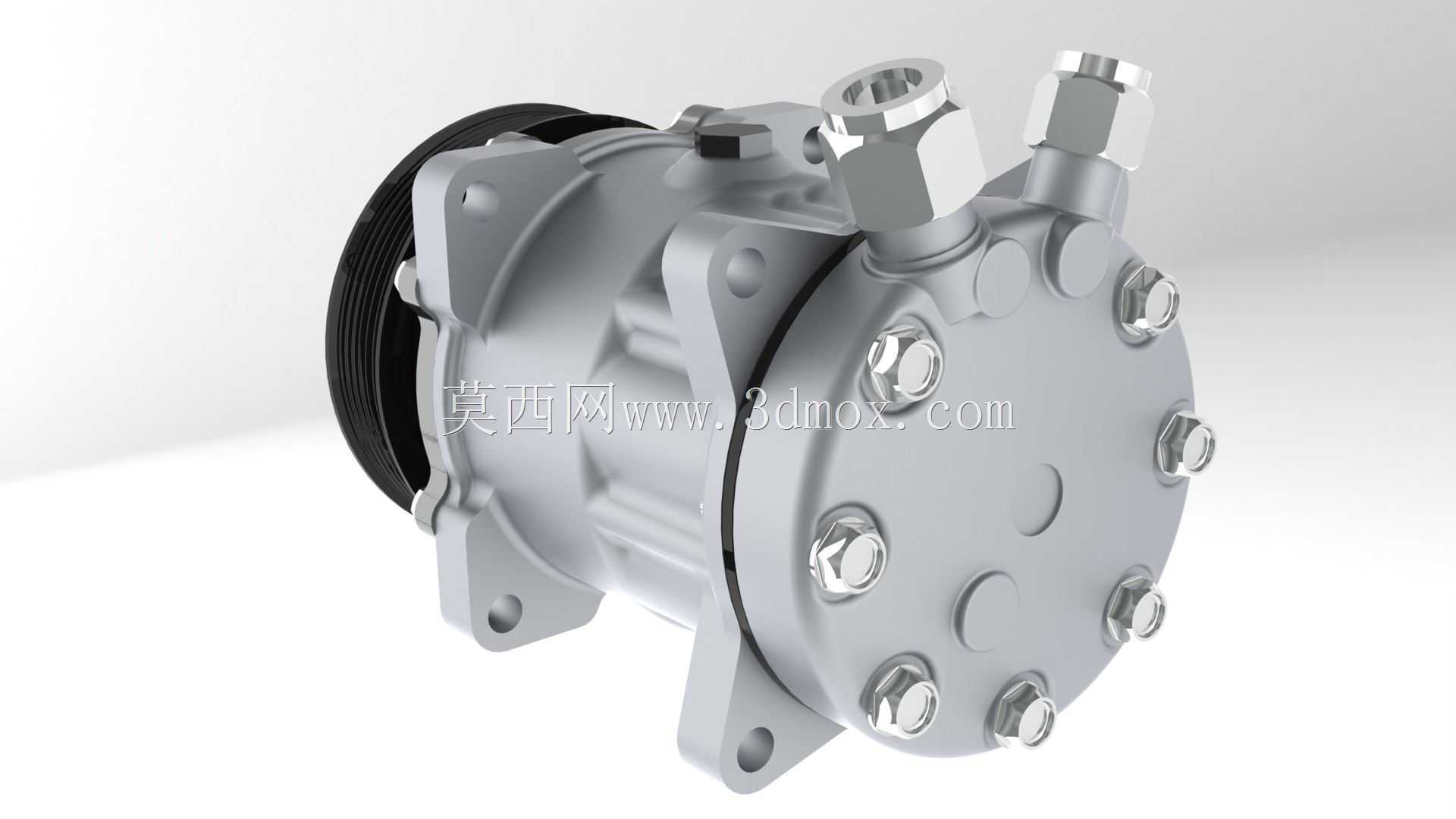

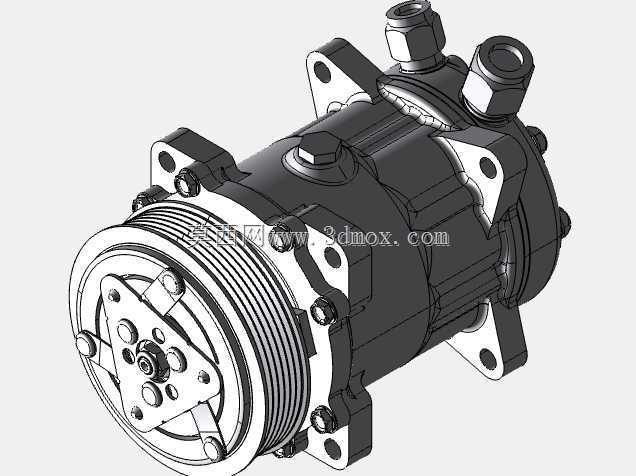

　　从安装边界尺寸来看，支架整体安装后从压缩机本体侧向外延伸的最大距离为127mm，不会超出发动机舱内压缩机周边的原有预留空间，对应压缩机的安装孔中心距与Sanden508压缩机的侧装孔位完全匹配，孔位公差控制在±0.1mm以内，安装时不需要对孔位进行二次锉修。张紧轮调节到最外侧位置时，皮带轮中心与压缩机主轴中心的中心距范围为165mm-180mm，能够适配4PK到6PK规格的多楔带传动需求。支架的所有安装螺栓均采用M8标准规格，与整车常用的螺栓规格通用，安装时不需要准备特殊规格的紧固件。在实际装车测试中，这套支架搭配Sanden508压缩机使用时，皮带在额定转速下的打滑率控制在2%以内，连续运转200小时后支架形变量小于0.1mm，张紧轮的端面跳动量没有出现明显变化，能够满足车用工况下的长期使用需求。针对不同车型的安装空间差异，支架的张紧臂摆角范围覆盖0-25度，可以根据周边管路、线束的布置情况调整张紧轮的朝向，避免与空调管路、发动机线束出现干涉。
