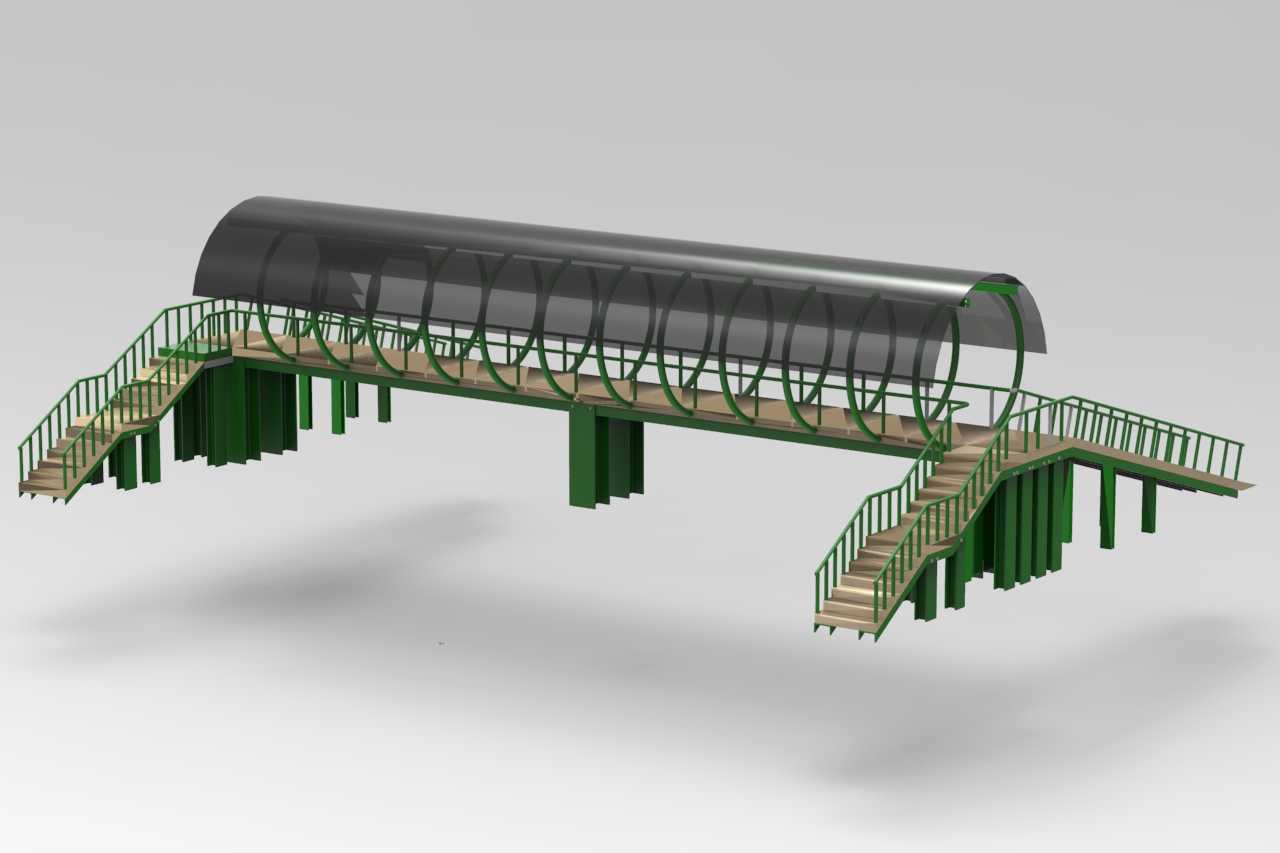

带弧形顶棚双侧梯道户外人行过街设施

　　这类带封闭顶棚的步行桥，主要应用在城市主次干道、产业园区内部、厂区跨生产线通道、景区跨水域或高差区域的人行连通场景，核心作用是实现人流与车流、生产作业流的完全物理分隔，规避平面交叉带来的通行冲突，同时为行人提供遮阳挡雨的通行空间，在多雨、强日晒区域的适配性远高于露天步行桥。从结构设计逻辑来看，整体采用模块化拆分思路，主桥体为平直段钢结构承载框架，下部采用多组H型钢立柱作为支撑，立柱底部预留与混凝土基础连接的法兰安装面，安装时可根据现场实际地面标高调整立柱垫铁厚度，适配不同场地的高差偏差，单组立柱的横向支撑跨度控制在6米以内，避免主桥承载梁出现过大绕度，保障行人通行时的结构稳定性。双侧梯道采用折返式布局，梯道坡度严格控制在1:2.

　　5的舒适通行区间，梯步踏面宽度、踢面高度均符合人行设施的人体工程学要求，梯道两侧设置连续的绿色防护栏杆，栏杆高度满足1.1米的安全防护标准，栏杆竖杆间距控制在110mm以内，防止儿童穿行发生坠落风险，梯道与主桥体的连接位置采用螺栓铰接加焊接补强的方式，既方便运输阶段的模块拆分，又能保障安装完成后的整体结构刚度。主桥上方的弧形顶棚采用半透明耐力板作为覆面材料，弧形骨架采用圆管弯制成型，沿桥体纵向等距排布，骨架与主桥侧边的连接支座预留螺栓调节余量，可抵消安装过程中的累计误差，顶棚两侧延伸至栏杆上方200mm位置，既可以阻挡斜向飘落的雨水，又不会完全遮挡桥体侧面的通风空间，避免夏季桥内出现闷热积温的问题。从安装边界来看，

　　主桥体的总宽度适配双人并行加单侧轮椅通行的宽度要求，整体安装完成后桥下净空满足4.5米的机动车通行限高要求，若应用在厂区内部通道，可根据通行车辆的高度调整下部支撑立柱的长度，灵活适配不同的净空需求。梯道的落地位置预留1.5米宽的缓冲平台，与地面人行道平顺衔接，避免梯道直接对接人行通道造成的通行拥堵。设计过程中，桥体承载面采用花纹钢板作为铺装基底，表面做防滑防锈处理，钢板下方设置横向加劲肋，提升局部承载能力，可满足高峰期密集人流的通行荷载要求，整体钢结构件均做抛丸除锈后喷涂户外耐候漆，绿色漆面与周边绿化环境的适配性更强，同时具备较好的抗紫外线老化能力，降低后期运维的涂装维护频次。在细节处理上，顶棚的弧形端头做圆弧收边处理，

　　避免尖锐棱角带来的磕碰风险，栏杆扶手采用圆管材质，表面光滑无毛刺，握持手感符合人体工程学要求，梯道侧边设置与主桥一致的连续护栏，在梯道与主桥衔接的转角位置做加宽处理，预留行人驻足避让的空间，避免双向通行时出现拥堵。这类步行桥的所有构件均采用工厂预制生产，现场仅需通过螺栓拼接与少量焊接作业即可完成安装，相比现场浇筑的混凝土步行桥，施工周期可缩短70%以上，且构件可拆卸后转运至其他场地重复利用，适配临时通道、短期园区规划的使用需求。在结构受力校核阶段，主桥承载梁按照均布活荷载3.5kN/㎡的人行荷载标准计算，同时叠加0.5kN/㎡的顶棚积雪荷载，支撑立柱的长细比控制在规范允许范围内，避免出现失稳风险，连接节点的螺栓强度等级采用8.8级，满足动荷载下的抗疲劳要求，整体结构的抗震设防烈度按照7度进行校核，可覆盖国内绝大多数城市的抗震设防要求。
