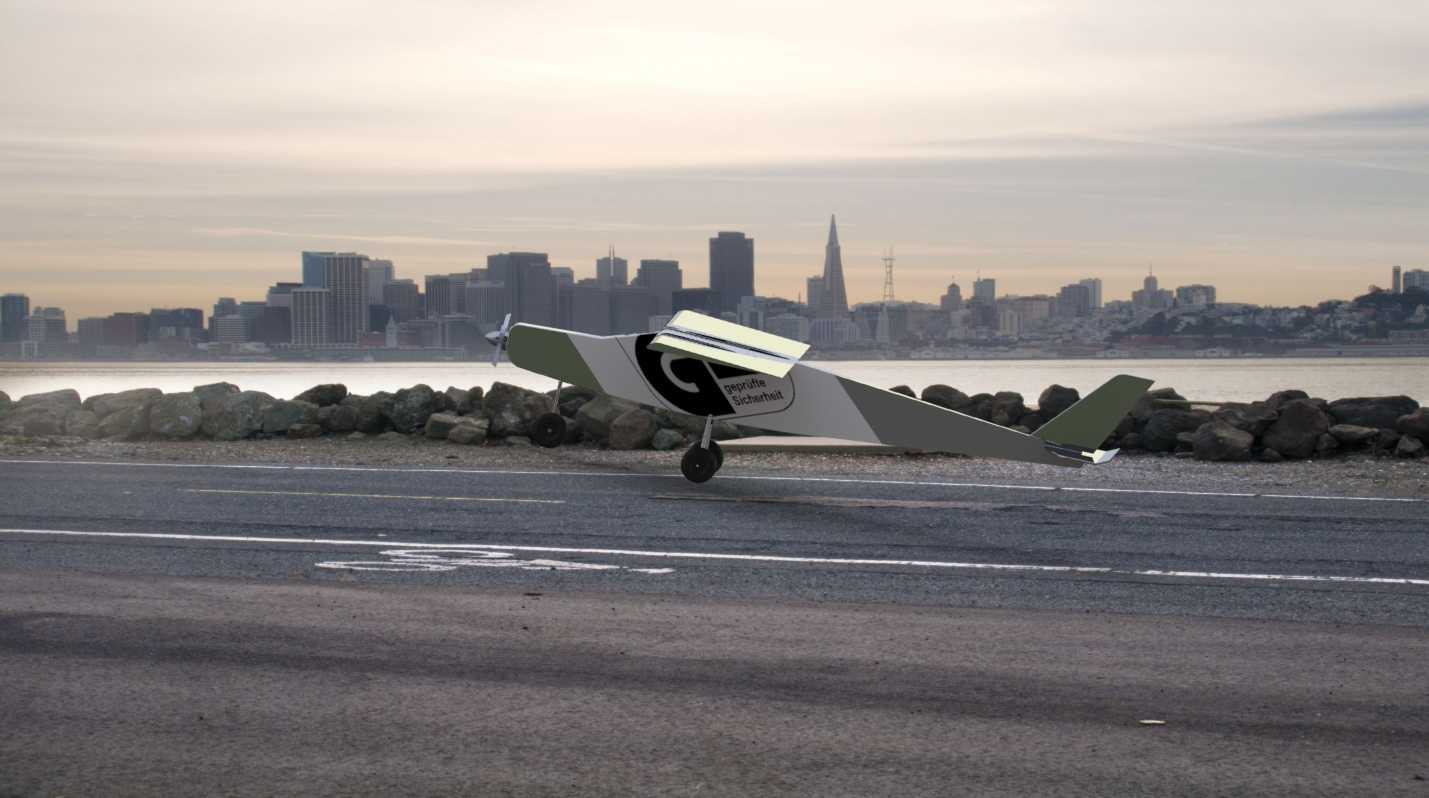

轻型单引擎固定翼小型飞机结构设计

　　本次呈现的轻型固定翼飞行器结构，主要面向通用航空领域的低空作业、飞行训练、私人休闲飞行场景，在农林植保巡护、低空航测、短途通勤接驳等场景中，这类小型飞行器凭借较低的起降条件要求、灵活的操控特性，具备极高的场景适配性。不同于大型运输类航空器的冗余设计思路，这类轻型飞机的结构设计始终围绕减重与结构强度的平衡展开，整机采用上单翼布局，机翼与机身顶部的连接结构做了加强处理，既可以提升飞行过程中的横向稳定性，降低低空紊流对飞行姿态的干扰，也能让机身下部预留充足的载荷安装空间，方便挂载航测设备、植保播撒装置等作业载荷。

　　从机身结构来看，整机采用半硬壳式机身设计，前部为动力舱段，预留了活塞式航空发动机的安装接口，安装边界围绕常见的小排量航空活塞发动机尺寸做了适配，发动机安装架采用桁架式焊接结构，能够将动力输出过程中的振动均匀传导至机身主承力结构，避免局部应力集中导致的结构疲劳。中部为座舱段，采用单座布局设计，座舱框架采用航空铝合金型材拼接成型，风挡与座舱盖的安装卡槽预留了密封件安装位，既能够降低飞行过程中的气动阻力，也能保障座舱内的气密性，适配低空飞行的气压变化场景。机身尾部为尾翼连接段，垂尾与平尾采用一体化成型的连接耳片与机身纵梁对接，安装定位孔的同轴度公差控制在0.02mm以内，保障尾翼安装后的气动舵面偏转精度，避免飞行过程中出现舵面震颤的问题。

　　机翼部分采用平直翼设计，翼型选用低速高升力的层流翼型，机翼内部设置了整体式翼梁作为主承力结构，翼肋按照等间距排布，蒙皮采用薄铝板铆接成型，机翼后缘预留了副翼与襟翼的安装转轴位，襟翼的偏转行程范围适配低速起降阶段的增升需求，能够在较短的跑道距离内完成起降动作，适配通航领域常见的简易跑道、硬化平地等起降场景。起落架采用后三点式起落架布局，前起落架安装于机身前部发动机舱下方，配备了阻尼减震器，能够吸收起降过程中的冲击载荷，两个主起落架安装于机翼根部下方的机身承力框位置，起落架轮距经过反复校核，能够保障地面滑行阶段的侧向稳定性，避免侧风滑行过程中出现侧翻风险。

　　设计过程中，整机的重心范围严格控制在机翼平均气动弦长的20%-30%区间内，各个部件的安装位置都围绕重心配平做了调整，避免出现重心过前导致的起飞抬轮困难，或是重心过后导致的飞行失速风险。整机的外形尺寸控制在紧凑范围内，翼展长度适配通用航空的小型机库停放要求，机身长度满足轻型运动类航空器的尺寸规范，各个操纵面的传动拉杆预留了调节余量，方便后期装配过程中调整舵面的中立位置，保障操纵手感的线性度。燃油箱设置于机翼根部的翼盒内部，利用机翼结构空间装载燃油，同时能够通过燃油重量调整机翼的载荷分布，降低翼根处的弯曲应力，提升机翼结构的疲劳寿命。

　　在结构细节处理上，所有的蒙皮铆接位置都做了倒角处理，避免尖锐结构导致的气动阻力增大，机身与机翼的对接位置做了整流蒙皮过渡，能够减少干扰阻力。各个系统的走线预留了专用的线束通道，从机身前部的动力舱到尾部的航行灯、舵机操纵线路，都通过机身纵梁内部的空腔排布，既能够保护线束免受气流侵蚀，也能避免线束外露导致的气动干扰。整机的维护口盖按照常规定检的需求布置，发动机、燃油系统、操纵系统的核心维护位置都设置了快卸口盖，不需要大面积拆解蒙皮即可完成日常检查与维护作业，降低后期的使用维护成本。
