户外小型水平轴风力发电涡轮结构设计

　　在分布式离网供电场景中，这类小型水平轴风力涡轮机常被部署在丘陵、草原、海岛等电网覆盖难度大的区域，作为独立供电单元为小型监测设备、户用储能系统、偏远区域通讯基站提供持续电力供给，也可搭配光伏组件组成风光互补供电系统，弥补阴雨天光伏出力不足的短板，适配全年风速波动较大的野外使用环境。

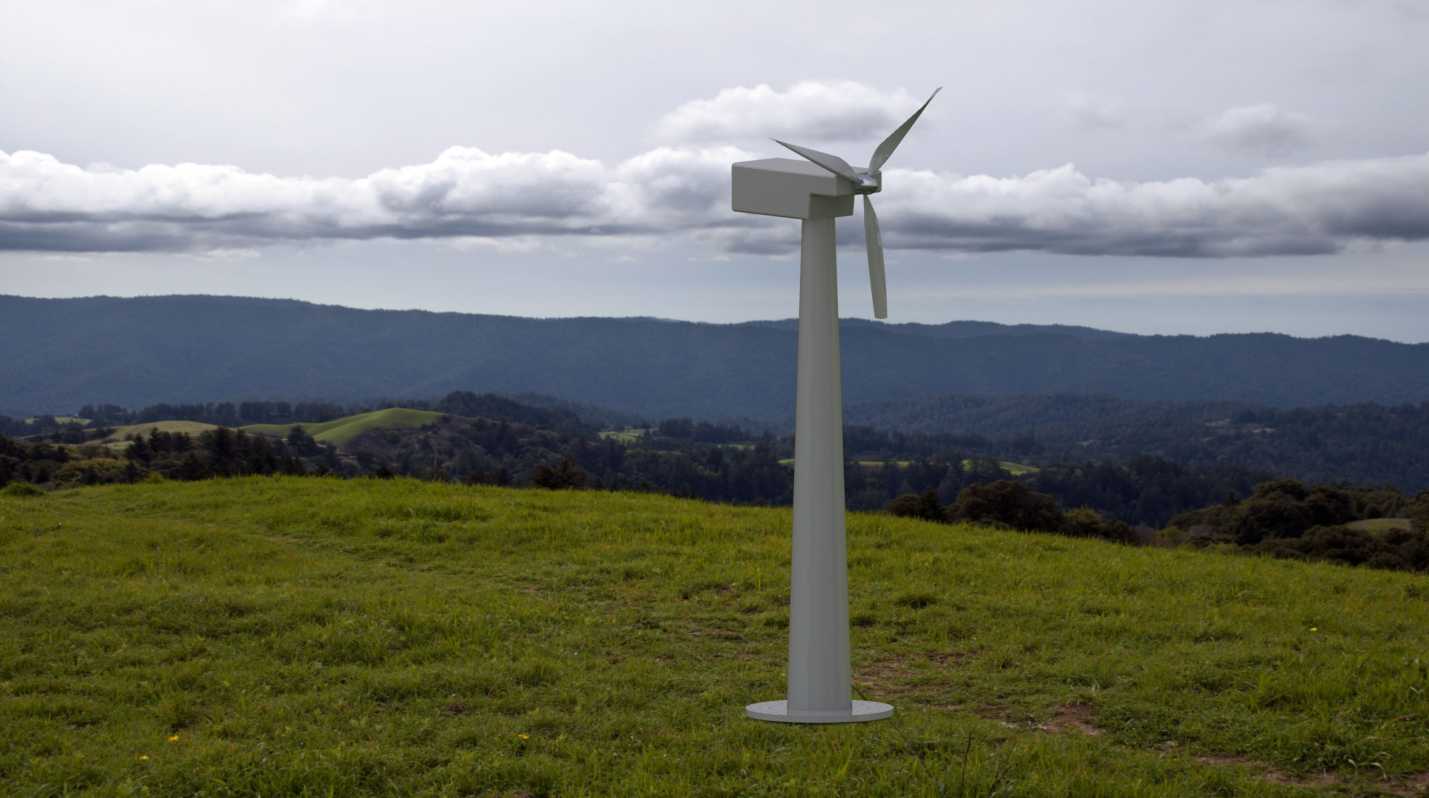

　　从结构设计逻辑来看，该涡轮采用上风向三叶片布局，这种布局经过长期工程验证，启动风速阈值低，运行过程中气动噪音更小，叶片翼型选用低速段升阻比表现优异的截面，在每秒3米左右的轻风环境下即可启动切入，不需要额外的启动辅助装置。机舱部分采用一体化封闭壳体设计，内部预留了发电机、增速齿轮组、偏航轴承的安装空间，壳体边角做了圆弧导风处理，能够降低横风作用下的风阻载荷，同时避免雨水、沙尘进入机舱内部侵蚀传动部件，壳体与塔架的连接位置设置了密封胶圈安装槽，可适配常规耐候橡胶密封圈，满足户外长期使用的防护要求。

　　塔架部分采用等径直筒式结构，底部设置圆形安装法兰，法兰盘上均匀分布螺栓安装孔，可直接通过地脚螺栓固定在混凝土浇筑的基础平台上，安装时需要保证基础平面的水平度误差控制在千分之二以内，避免塔架倾斜带来的运行振动问题。塔架的高度设计充分考虑了近地面风切变的影响，能够让叶轮处于风速更稳定的高度区间，减少地面紊流对叶片的冲击，延长叶片和传动部件的疲劳寿命。

　　叶轮部分的三个叶片沿轮毂周向120度均匀分布，轮毂与机舱输出轴采用锥面配合加键连接的结构，传递扭矩的同时保证同轴度，降低高速旋转时的动不平衡量。叶片根部做了加厚处理，匹配叶片与轮毂连接的螺栓预埋结构，能够承受极端强风下的根部弯矩，在风速超过切出风速时，配套的制动系统会动作锁死叶轮，避免超速运行损坏设备。

　　在安装边界方面，该类小型风力涡轮的安装场地需要避开周边高大障碍物的尾流区，通常要求设备安装点与周边障碍物的水平距离不低于障碍物高度的10倍，保证来流风的均匀性。设备运行时的扫风区域内不能有架空线缆、树枝等遮挡物，避免叶片旋转过程中发生碰撞。基础部分的混凝土浇筑深度需要根据当地最大冻土深度调整，保证基础始终处于冻土层以下，避免冬季土壤冻胀导致塔架倾斜。

　　从功能特性上看，该涡轮的偏航结构采用被动式对风设计，依靠尾舵（本模型中整合在机舱尾部的结构实现）在风载荷作用下自动调整机舱朝向，让叶轮始终正对来风方向，不需要额外的偏航驱动电机和控制系统，大幅降低了设备的结构复杂度和后期维护成本，非常适合无人值守的野外使用场景。传动路径上，叶片捕获的风能通过轮毂传递给低速轴，经增速箱提升转速后驱动发电机运转，将风能转化为电能输出，整个传动链的支撑轴承都选用密封型深沟球轴承，可在长期不维护的情况下保持稳定运行。

　　设计过程中，整体结构做了轻量化优化，塔架和机舱壳体在保证结构强度的前提下尽可能削减冗余壁厚，降低整体重量，方便偏远区域的运输和现场吊装，不需要大型起重设备，3到4名作业人员借助简单的吊装工具即可完成安装作业。所有外露的金属部件都预设了防腐涂层的加工余量，可根据使用区域的盐雾、腐蚀环境选择对应的涂层工艺，比如沿海区域可增加热浸锌处理层，提升设备在高盐雾环境下的使用寿命。

　　在实际选型适配时，需要根据安装区域的年平均风速、极端最大风速参数调整叶片的材质和塔架的壁厚，比如常年大风的区域可适当增加塔架壁厚，选用玻璃钢材质的叶片提升抗风能力，而低风速区域则可选用更轻量化的叶片材质，进一步降低启动风速阈值，提升低风速段的发电效率。设备的输出端预留了标准的电气接线接口，可直接配套整流器、储能电池组成完整的供电系统，不需要额外定制转接部件，降低现场施工的复杂度。
