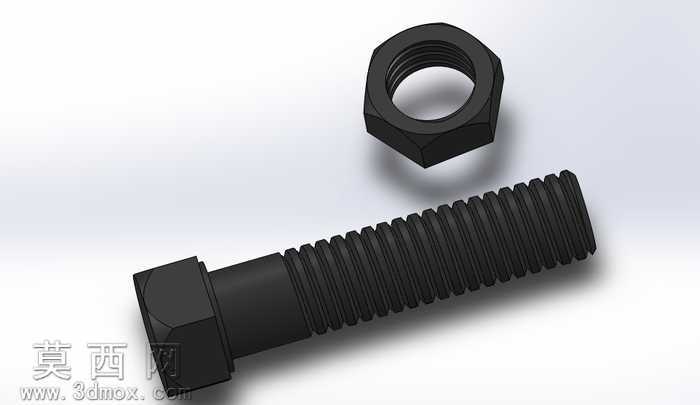

外六角螺栓配套六角螺母组合三维建模

本作品为外六角螺栓与配套六角螺母的组合三维建模成果，建模过程严格遵循公制外六角紧固件的通用尺寸规范，在SolidWorks软件中完成全参数化建模流程。建模初期先梳理紧固件的结构逻辑：螺栓部分分为六角头部、光杆过渡段、全螺纹段三个核心结构，螺母部分为带内螺纹的等厚六角棱柱结构。建模时首先绘制螺栓头部的正六边形草图，通过拉伸凸台生成六角头基体，对头部与杆部衔接的位置做符合工艺要求的圆角过渡处理，避免应力集中的结构缺陷；随后绘制杆部的圆形草图，拉伸生成光杆段，再通过螺旋线命令生成匹配规格的螺纹路径，结合扫描切除特征完成外螺纹的精准建模，螺纹的牙型、螺距、牙距均符合普通粗牙螺纹的标准参数，还原真实螺纹的啮合结构。螺母建模时先绘制对应规格的正六边形草图，拉伸生成螺母基体，在基体中心绘制螺纹底孔，通过螺旋线配合扫描切除生成内螺纹结构，同时对螺母的两端端面做倒角处理，还原实际五金件的装配导入特征。材质设置阶段，为整套紧固件赋予发黑处理的碳钢材质，调整材质的粗糙度、金属度参数，模拟工业级高强度螺栓的哑光黑表面质感，还原表面氧化处理后的细微颗粒纹理。渲染阶段采用柔和的影棚布光方案，主光源从侧上方投射，突出螺栓外螺纹的牙型起伏与六角头的棱边结构，辅助光源补全暗部细节，避免螺母内螺纹区域出现死黑，同时添加柔和的环境反射，让金属材质的质感更贴近真实工业零件。整套模型的装配关系完全还原实际使用状态，螺栓与螺母的螺纹配合间隙控制在标准公差范围内，可直接用于装配模拟、工程出图、产品演示等场景，建模过程中所有特征均保留参数化关联，可通过修改全局参数快速适配不同规格的同类型紧固件，大幅提升同系列标准件的建模效率。
