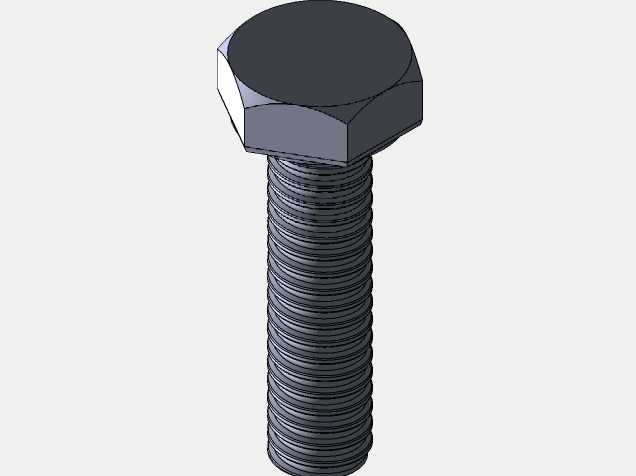

英制外六角带帽全系列规格螺钉设计

　　螺纹的啮合细节又直接影响计算结果的准确性，两种版本的模型刚好能匹配不同设计阶段的使用需求，不用工程师每次根据项目阶段重复修改模型。设计过程中特意做了装配基准的统一约束，所有规格的螺钉都以头部顶面作为唯一装配参考基准，螺杆轴线与基准面垂直，当工程师在装配体中需要调整螺钉长度规格、替换不同公称直径的型号时，只需要直接替换配置或者对应模型文件，零件的装配位置不会发生偏移，不用重新添加配合约束，能大幅减少规格替换时的重复操作，尤其是做整机BOM统计、紧固件清单汇总时，不会因为替换规格出现配合报错、位置错位的问题。从外形与安装边界来看，英制带帽螺钉的头部采用标准外六角结构，对边尺寸、头部厚度完全匹配对应英制紧固件的标准公差要求，不管是用套筒、在各类机械结构装配、工业设备运维、非标自动化搭建场景中，紧固件的选型适配直接决定整套结构的连接可靠性，其中英制规格的带帽螺钉作为进出口设备维保、外资产线备件替换、英制标准工装搭建场景下的核心连接件，长期存在规格匹配难、建模重复工作量大的痛点。这套英制通用带帽螺钉的参数化设计，覆盖全系列常用尺寸规格，建模阶段就区分了带完整螺纹细节与简化无螺纹两种结构版本，适配不同的工程使用需求。做结构设计的工程师都有体会，大型装配体中如果所有紧固件都保留完整螺纹牙型细节，文件体积会呈指数级增长，软件旋转、装配、出工程图时卡顿感极强，甚至会出现内存溢出崩溃的情况；而如果做运动仿真、干涉检查、关键连接位强度校核时，

　　开口扳手还是电动扭矩工具装配，都能保证工具与头部的贴合度，不会出现打滑、棱角磨损的情况。螺杆部分的螺纹牙型严格遵循英制统一螺纹标准，牙型角、螺距、大径中径小径的公差带都符合通用装配要求，和对应规格的英制螺母、螺纹孔啮合时，不会出现卡滞、滑牙、配合间隙过大的问题。安装时需要预留的操作空间也完全按照标准工位要求做了边界校核，六角头部的回转半径范围内不会和周边结构产生干涉，螺杆穿过的光孔直径预留了合理的装配间隙，即使安装时存在微小的位置度偏差，也能顺利完成装配，不会出现螺杆卡滞无法穿入的情况。这类螺钉的实际应用场景覆盖极广，从传统机床的钣金护板固定、工装夹具的工件压紧，到自动化设备的型材框架连接、输送线的导轨固定，

　　甚至是维修进口老旧设备时替换锈蚀断裂的原有紧固件，都能用到对应规格的产品。很多工程师做英制设备的备件建模时，往往容易忽略螺纹收尾的退刀结构、头部与螺杆衔接处的圆角过渡，要么导致模型和实际加工出来的零件存在结构差异，出工程图时漏标工艺要求，要么在做有限元应力分析时，在衔接直角处出现应力集中的假阳性结果，误导强度校核判断。这套模型在设计时就还原了实际量产螺钉的工艺结构，头部与螺杆的衔接处做了标准的圆角过渡，螺纹末端做了合理的倒角引导，螺纹收尾段的长度也符合常规冷镦加工的工艺范围，不管是用来做装配干涉检查、出生产加工图纸，还是做连接结构的力学仿真，都能保证模型和实际零件的结构一致性，不会因为工艺结构的缺失导致设计判断失误。

　　另外配套的参数化设计表可以让工程师快速调取对应规格的模型参数，不用反复查机械手册核对尺寸，从源头上减少尺寸核对错误导致的选型失误，比如在设计需要经常拆卸的检修口盖板连接结构时，可以根据盖板厚度、垫圈厚度、螺纹啮合长度要求，快速匹配对应长度的螺钉规格，保证螺纹啮合长度满足防松要求，同时不会出现螺杆过长顶到内部结构、或者过短啮合牙数不足导致连接失效的问题。在做设备的模块化设计时，统一基准的螺钉模型还能直接存入企业的标准件库，所有设计人员调用的都是同一套参数一致的模型，不会出现不同工程师建的同规格螺钉尺寸不统一、配合公差不一致的问题，能有效提升整个团队的设计协同效率，减少因为标准件不统一导致的装配错误。
