湿式干式螺柱焊接构件结构设计

　　在建筑钢结构、工业设备支撑架构的现场施工与预制装配环节，螺柱焊接构件是承担载荷传递、构件定位、界面连接的核心基础零件，这类构件的尺寸一致性、焊接贴合度直接决定了上层架构的装配精度与长期服役稳定性，很多现场安装出现的错边、应力集中、焊缝开裂问题，追根溯源都能回到前期构件尺寸匹配度不足、焊接基准设计不合理上。

　　本次设计的螺柱焊接构件，区分湿式与干式两种应用工况做了差异化的结构适配，湿式工况下的构件表面预留了防腐涂层附着的粗糙度基准，端面焊接位置做了0.2mm的倒角处理，避免焊接过程中出现焊瘤堆积影响后续防腐层的连续性，同时构件的截面尺寸匹配湿式环境下的防腐层厚度预留，不会因为涂层叠加导致装配间隙超差；干式工况下的构件则侧重加工精度控制，四个相邻面的垂直度公差控制在0.1mm/100mm范围内，端面平面度公差不超过0.05mm，保证焊接时与母材的贴合面无间隙，减少焊接变形量。

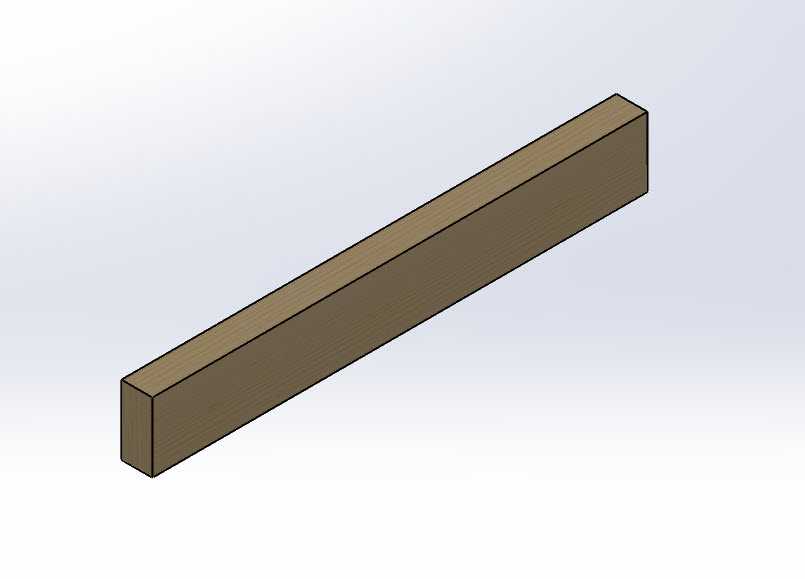

　　从设计思路上，这类长条形矩形截面焊接构件没有采用复杂的异形结构，核心是优先保证截面的等强度设计，沿构件长度方向的截面尺寸保持一致，避免出现截面突变导致的应力集中点，构件的长度方向预留了焊接热变形补偿量，根据不同长度规格对应预留0.1-0.3mm的反变形余量，抵消焊接过程中因为热输入不均导致的弯曲变形，不需要焊后再做大量的校形工序，能有效缩短预制件的加工周期。

　　在安装边界的尺寸控制上，构件的截面尺寸严格匹配配套架构的卡槽与连接孔位公差，宽度方向的尺寸公差按h7级控制，长度方向的公差按IT12级控制，既满足现场快速装配的间隙要求，又不会因为间隙过大导致焊接填充量增加，额外引入焊接应力。构件的焊接端面没有做过度的抛光处理，保留了合适的表面粗糙度，保证焊接时熔池的附着性，避免出现虚焊、脱焊的问题，同时端面的边缘做了去毛刺处理，避免装配过程中划伤施工人员或者破坏相邻构件的防腐层。

　　实际应用中，这类构件既可以作为钢结构架构的横向支撑肋，也可以作为设备基座的定位螺柱载体，湿式工况下多用于户外露天架构、潮湿车间的支撑结构，配合对应的防腐处理可以在高湿度环境下长期服役，不会因为锈蚀导致连接强度下降；干式工况下多用于室内装配车间、干燥环境下的设备框架，重点保证装配精度与焊接效率，不需要额外做厚重的防腐涂层，能有效控制构件的整体重量。

　　建模过程中，构件的所有尺寸都做了参数化关联，调整截面尺寸或者长度参数时，对应的倒角、公差基准、变形补偿量都会自动匹配更新，不需要重复修改特征，能快速适配不同规格架构的设计需求，同时模型的建模逻辑完全匹配实际加工工序，从下料、端面倒角、去毛刺到焊接基准标注，每一步的特征都和实际加工流程对应，结构工程师拿到模型后可以直接导出加工图纸，不需要再做工艺性调整，数控下料设备也可以直接提取模型的轮廓尺寸生成加工程序，减少中间的图纸转换误差。

　　很多设计人员在做这类焊接构件时，容易忽略焊接热影响区的尺寸预留，往往按理论尺寸建模，实际焊接后构件变形超差，导致现场安装时需要强行校形，既破坏了构件的材料性能，又留下了应力集中的隐患，本次设计在建模阶段就结合常用的焊接工艺参数，比如二氧化碳气体保护焊的热输入量、焊接速度、焊缝高度，提前计算了变形量并融入模型尺寸中，实际加工后不需要额外校形就能满足装配要求，同时构件的截面尺寸选择也兼顾了材料的通用性，采用常规的矩形型材规格，不需要定制特殊截面的原材料，能有效降低采购成本与加工周期。
